1. Résume du projet

L’objectif de ce projet est de réaliser un boitier de connexion munis de capteurs qui envoi les données vers une plateforme Cloud. Les données doivent être accessible sous forme graphique à partir d’une page web sur PC Desktop ou Smartphone. Le système doit également pouvoir envoyer des alertes sur smartphone (SMS ou Notification) lorsque des comportements anormaux sont détectés. Le boitier et la ruche doivent être équipés de capteurs intelligents destinés à analyser et à fournir des données sur l'état de santé des abeilles et leur productivité. A commencer par un capteur de masse qui indique le poids de la ruche, on peut ainsi estimer la production de miel mais également la vie dans la ruche. Si le poids augmente tout va bien, s'il chute c'est le signe d'une mortalité des abeilles. Le système envoie alors une alerte sur smartphone. Le boîtier doit également comprendre un capteur de géolocalisation (GPS), un capteur de luminosité et un capteur de température, ces deux dernières données ayant avec l'orientation de la ruche des influences sur le rendement des abeilles. La ruche ou le boitier doivent être dotées d’un système antivol.

2. Matériels utilisés:

- une carte microcontrôleur Nucleo L432KC. - Kit Carte Breakout Sigfox BRKWS01 + Antenne. - Capteur de température et d'humidité DHT22. - Sonde Pt100. - Capteur infrarouge pour la mesure du poids. - Ressort

3. principe de la mesure du poids:

Le principe est simple:

- placer les ressort comme une base pour mettre la ruche. - Ensuite avec le capteur infrarouge nous allons mesurer la longueur des ressorts puis déduire la force de rappel du ressort et ainsi avoir la masse.(voir photo1 ) F =k*x. F= m*g. m = k*x/g.

4- Alimentation

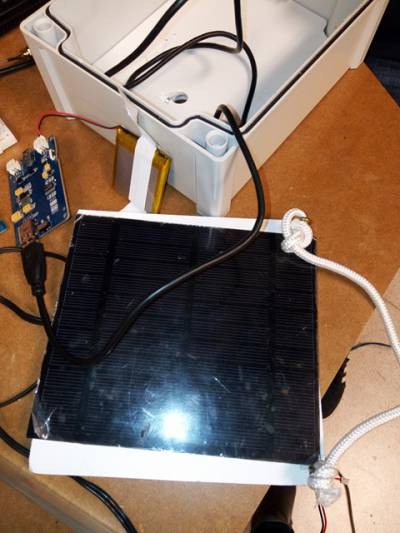

Le principe est de relier la panneau solaire à un régulateur puis relier ce dernier à une batterie.(voir photo 2 )

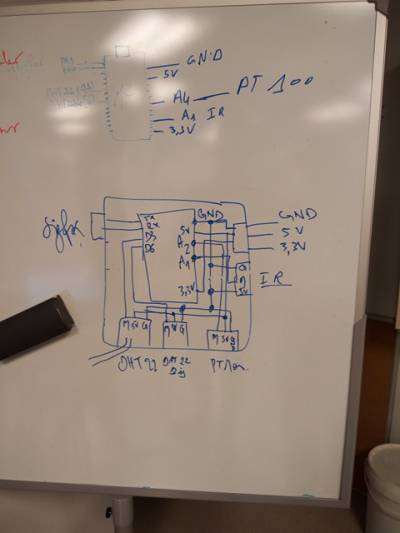

5- Schéma de branchement

Il faut bien choisir les pin dans le microcontrôleur.

- Brancher les pine PA_9 et PA_10 a la carte sigfox. - Choisir des entrées analogique pour les capteur.

le schéma suivant donne un aperçu du branchement
