Nous avons commandé en début de semaine chez Safe-PCB des circuits imprimés (PCB) bicouche, afin de répondre à deux questions :

• les imperfections et dysfonctionnement des précédents montages viennent-ils de notre mode de fabrication (à la fraiseuse) ou du design du circuit ?
• est-ce que l'assemblage du kit sera à la portée de Monsieur ou Madame tout le monde lors d'une Fab-party ?

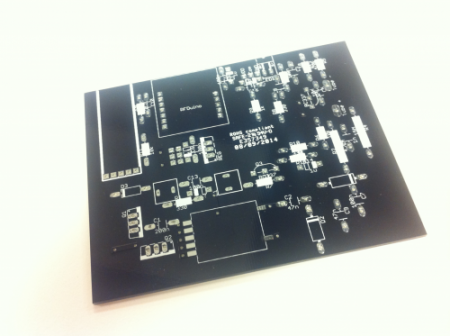

Réponse en images : Le PCB (produit en Chine) semble de bonne qualité, est conforme à la demande. Les pistes, les perçages et les sérigraphies (marquages RoHS, la date, placement) sont impeccables (OK, la photo est floue, et ça ne se voit pas).

Deux heures plus tard, l'ensemble des composants sont soudés sur le circuit, sauf la résistance R4 de 15 MΩ toujours pas reçue et remplacée par 3×4,7 MΩ (je les ai mises en dessous pour que ce ne soit pas moche). Les perçages et sérigraphies correspondent bien aux dimensions des composants, sauf les transistors Q3 et Q4 (BC337), qui nécessitent un peu de doigté pour la mise en place des pattes.

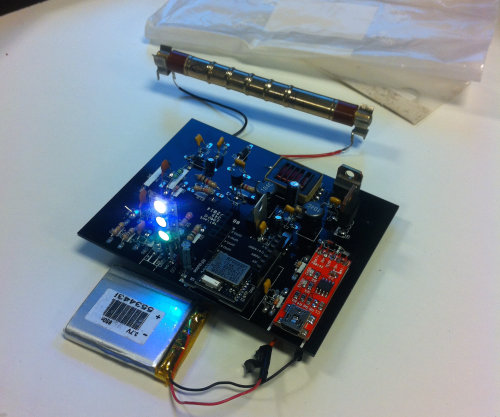

Le circuit est présenté ici avec le tube SBM-20, que nous avons étalonné à l'IRSN, et une batterie LiPo de 850 mAh.

Le circuit est mis sous tension directement, sans précaution ni test préliminaire. Plus de grésillements, plus de faux contacts. D'emblée tout marche comme prévu. C'est top !
