Cette version est destinée à être la dernière pour la diffusion d'un kit. Une fois ce lot de modifications effectuées, il ne devrait plus y avoir d'ajout/retrait de fonctions.

Les nouvelles fonctionnalités par rapport au schéma précédent :

• Batterie Li-Po ajoutée
• Chargeur de batterie
• Mesure du niveau de la batterie (pont diviseur R11, R12 vers GPIO1)
• Interrupteur on/off
• Consommation modérée
• Signal modulant arrondi
• Ajout des condensateurs supplémentaires pour les couplages d’alimentation
• Constante de temps des impulsions modifiée

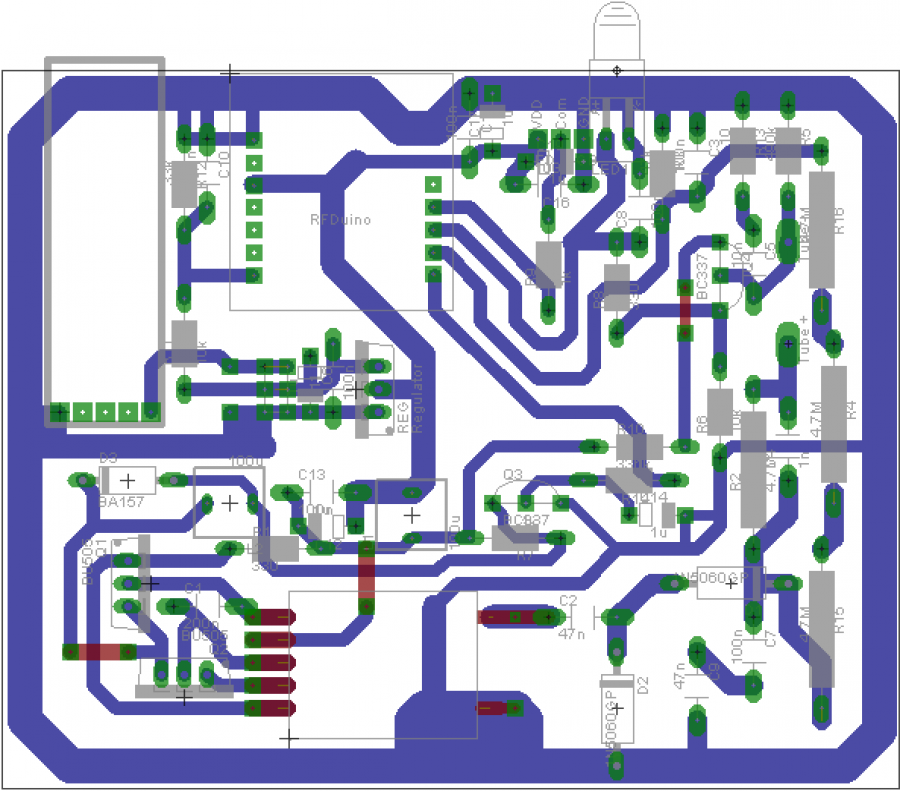

Les modifications sur le board :

• Une ligne de masse entoure tout le circuit
• Une ligne de masse isole la partie haute tension
• Aucun angle de 90 sur les coins.
• L'antenne bluetooth est placée sur le bord du circuit.
• Aucun plan de masse sous l'antenne bluetooth
• Adapté à la plaque double face et simple face
• Pistes élargies dans la mesure de l'espace disponible
• Utilisation maximale de la surface permise par Eagle Light (100×80 mm)
