Lire les données du capteur sur Android

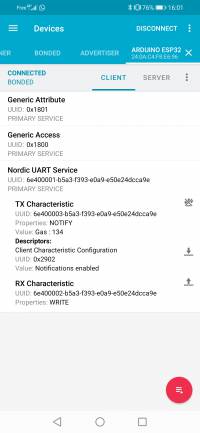

Comme le microcontrôleur ESP32 est équipé de Bluetooth, on peut envoyer les données du capteur vers un autre appareil, équipé de Bluetooth en utilisant ce protocole de communication. Dans ce projet, on va utiliser spécifiquement le Bluetooth Low Energy (BLE). Dans un premier temps, on utilise l’application nRF connect conçue par Nordic Systems. Voir image ci-dessous.

Connecter une carte ESP32 avec FizziQ par Bluetooth

Après avoir verifié le bon fonctionnement du protocole en utilisant le nRF connect, On a aussi testé la communication en utilisant notre application (FizziQ). Pour le moment l’application ne connais pas le mot clé « Gas », du coup elle nous affiche les valeurs mais on ne sait pas pour quelle mesure.

Réalisation du PCB qui va relier le capteur au microcontrôleur ESP32

Schéma du circuit réalisé sur KiCad

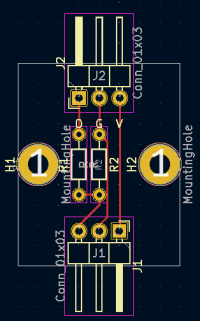

PCB design du circuit

3D view du circuit

Réunion (présentation de la fondation La main à la pâte)

• Présentation de l’équipe
• Les missions de la fondation
• Les principaux partenaires de la fondation
• Un point sur l’avancement du stage

Fabrication du PCB

Pour fabriquer un PCB, il faut générer un fichier Gerber par un logiciel de conception PCB comme KiCad. En suit, on rapport le fichier vers Percival (un logiciel qui gère la machine de gravure). Avant de lancer la machine, il faut vérifier que les paramètres de circuit n’ont pas été changés par Percival. Après, il faut régler la position de démarrage. Quand tout cela a été fait, on peut lancer la machine. Après avoir gravé le circuit, on est passé à la soudure. Voici le PCB fabriqué.

Quand on a testé le PCB, il y avait des court-circuit. On a essayé de les enlever mais on n’a pas réussi. C’est pour ça que j’ai continué le prototypage sur une plaque de prototypage, et sur ce circuit, il n’y avait pas des court-circuit.
