Le bouton “Generate/Swich to Board” est utile pour basculer entre les deux écrans de Eagle.

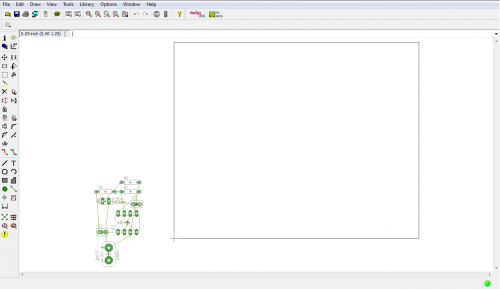

Quand vous appuyez à ce bouton, une nouvelle fenêtre s'affiche. Sur cette fenêtre, on voit une rectangle de taille 100 x 80 et les composantes qui se trouvent en dehors de cette fenêtre.

Voici comment il est :

Cette rectangle est les bordures du circuit imprimé. On doit placer les composantes un par un dans cette rectangle et puis on peut effectivement modifier cette taille.

Maintenant les places des composantes sont très importantes. Pour réduire la teille des pistes et les parasites éventuelles, il vaut mieux placer les composantes qui interagissent l'un à côté d'autre.

Vu qu'on a déjà fait le schéma et le vérifier, normalement tous les composantes sont reliés entre eux avec des fils transparents (Ripup).

• *Si jamais vous constatez une anomalie sur les connexions, ne modifiez rien. Revenez à la fenêtre de schéma et faites votre modification sur cet écran. L'erreur sur la fenêtre de circuit imprimé sera corrigé automatiquement.**

Pour placer les composantes, choisissez les un par un et mettez dans le rectangle un par un.

Une circuit imprimé peut contenir plusieurs faces. Cela veut dire plusieurs plaques de cuivres sont présentes pour contenir les pistes en cuivre. C'est pour créer des circuit complexes dans un petit emplacement d'un maniéré propre.

L'Eagle montre les faces en deux couleurs

• Bleu : pour la face d'en bas
• Rouge : Pour la face d'en haut.

Notre circuit est très simple donc une seule face sera suffisante (la face bleue).

A cette étape vous avez deux choix :

• Mettre tous les composantes dans la rectangle et faire dessiner les pistes automatiquement au logiciel.
• Dessiner les pistes manuellement un par un.

La deuxième méthode permet des circuit imprimés plus logiques et plus propres. Donc je vais continuer mes explications pour cette méthode.

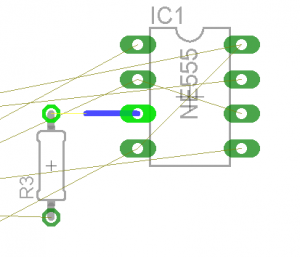

Grâce au bouton “Route” vous pouvez facilement placer les pistes.

Attention :

• Évitez les pistes trop petites
• Évitez les pistes trop proches
• Évitez les pistes qui font un angle de 90°

A chaque fois que vous placez une composant, cliquez sur le bouton “Ratsnet”. Cela calcule les pistes hypothétiques les plus proches entre les composantes. Vous n'avez absolument pas l'obligation de suivre ses conseils, pourtant de les voir facilitera votre tâche.

(24 x 28 mm)

Même si je vais utiliser la circuit en simple face, j'ai préparé le même circuit imprimé en double face pour que vous voyez clairement son utilité.

(22 x 25,40 mm)

On voit que c'est plus petit et plus propre en double face.

Vous pouvez maintenant passer à l'étape suivante
