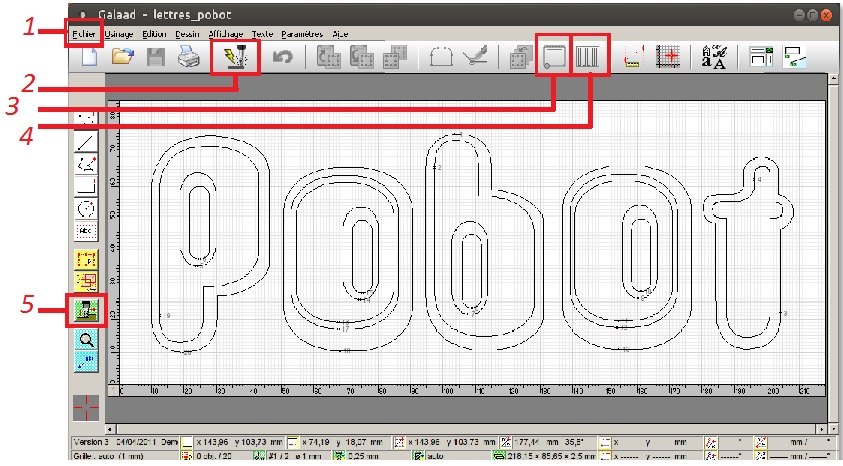

1) FICHIER 2)FRAISAGE 3)CONTOURAGE 4)HACHURAGE 5)Profondeur/Vitesse/Outil (PVO)

Ouvir : Fichier / Noveau projet (Fichier est trouver sur la photo noté “1”)

1. Quand vous avez choisi votre projet et selectioner “ok” il y aura un menu qui apparaître demandant les dimension du materiaux. Remplir la menu avec la dimensions du materiaux brute trouver dans Step 2.1 . Pour la material, choisi la material la plus similaire de ce que vous avez. Si elle n'est pas dans la liste, selectioner n'importe. Cela a n'aucune influence sur la reste du protocole comme les vitesses de notre machine sera réglé manuellement.
2. Click “Ok”
3. Un deuxième menu vas apparaître demandant beaucoup d'information concernant la profounder/vitesse/Outil. Sortir de ce menu maintenant par selectioner “ok”. On vas revenir a ce menu dans un petit moment.

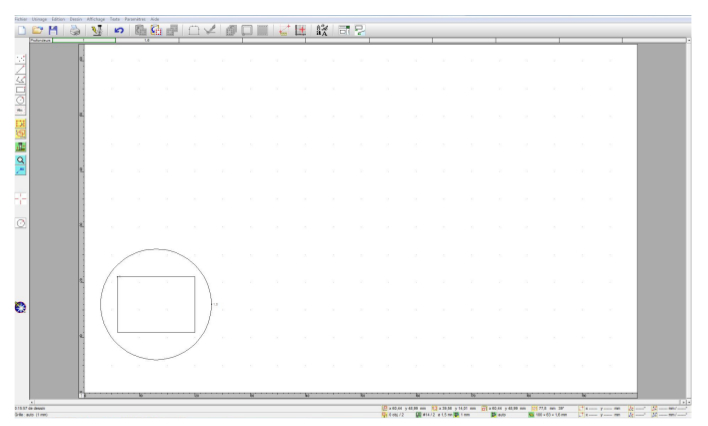

Pour cette Tutorial, on utilisera in figure très simple. On a un circle avec un carrée a l’intérieur. Utilisant ce simple figure, on vas regarder comment faire 2 different operations:

1. Contourage, qu'est utiliser pour la decoupage des projets
2. Hachurage, qu'est utiliser pour varier la hauter des surfaces et creer les poches dans la materiaux.

Pour chaque operation qu'on voudrais effectuer, on aura toujours la même flux de travaille:

1. Select un contour dans la dessine
2. Select “5” (Valeurs d'usinage) puis configure la Profounder, Vitesses, Outils
3. Select “3” (Contours) ou “4”(Hachurage) et déterminer les détails de chaque operation
4. Dans la cas du “4”, on vas revenir au “5” pour faire un réglage précise du profondeur.

La tutorial expliquant la travaille en 3D (C-A-D avec les contours en plan XZ et YZ sera proposer dans un autre section.

Continue vers Step 2.3: Paramatrage du "Tool Path"
