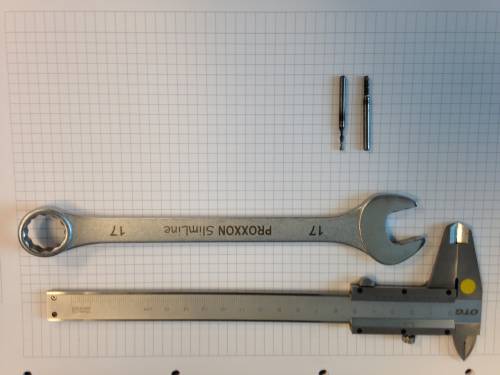

• *INSTALLATION DE FRAISE/FORET/ECT Step 2.5.1 === INSTALLATION D'OUTIL === Outils Neccesaire: - Une Vernier - Les outils choisi dans Step 2.3 - Un clefs 17mm === !!PORTE LES LUNETTES DU PROTECTION CHAQUE FOIS QUE TU TOUCHE LA CIF!! === On vas mesurer nos outils pour être totalement sur qu'ils sont les bon dimensions. Utilise la Vernier. Maintenant la Mandrin du CIF doit être positionné dans la coin "Sud-Ouest", a la point la plus proche et accessible (pour les droitier) - Installer l'outil: - Place l'outil dans la mandrin et serrer a la main appuyant sur la frein au même temps. - Utilisant un clé 17mm et serrer un quart de tour. Faire attention a ne pas frapper l'outil avec la clefs! - Vérifier que la mandrin tourne librement. (Quelle que fois la freine bloquera) Step 2.5.2 === ORIGINES DU PROJET === - Utilisant la “Game Pad” controleur, approche l'outil vers la cote “ouest” du piece - Cliquant a gauche (avec la souris) vous avancer a 35mm/s (la reglage dans la slider) - Cliquant a droite (avec la souris) vous avancer a 10% du vitesse primaire - Utilisant la roue du souris vous pouvez avancer dans incréments du 10micron - Si on effectuer les translation en X ou Y et apres voudrais effectuer les translations en Z, on doit cliqué droite sur la Z pour avant qu'on peut utilise la roue de souris dans ce direction. - Si on effectuer les translation en Z et apres voudrais effectuer les translations en X ou Y, on doit cliqué droite sur la X ou Y pour avant qu'on peut utilise la roue de souris dans ces directions. - Sélectionne “Bord d'outil”. Elle vas automatiquement calculer un correction egale a la radius de ton outil. - On approche la cote “Ouest” lentement avec attention (utilise les clique droite/gauche respectivement) - Quand nous sommes moins du 2mm du cote, on utilisera la roue de souris pour avancer jusqu'a la moment qu'on touche la borde du face. On ne doit pas enlever plus que .1mm du materiaux! - Click “X ok”, puis un menu vas apparaitre, sélectionne “Avec Outil” - Repete pour la face Sud (pour l'axe Y) et sur la face Z pour l'axe Z. - La dernier photo est un exemple de la taille du marque qu'on peut tolerate. Plus que celui ci posera un risque que nos valeurs XYZ ne sont pas precise. - Position la busse orange quelque millimétré par-dessus la surface Z et allumer l'aspirateur - LANCER L'USINAGE SI vous utilisera plusieurs outils pendant l'usinage, continuer ici Step 2.5.3 == USINAGE == Vous serez présenter avec ce menu pendant l'usinage. == NOTES == Si votre épaisseur est moins du 2mm, vous aura que une vue 2D dans la plan XY. C'est la même menu sinon. Vous pouvez arreter l'usinage a n'importe de quelle moment par: - Appuyant sur la bouton rouge dans ce menu, puis “arrêter ce processus” - Appuyant sur “espace” sur la clavier, puis “arrêter ce processus” - Appuyant sur la bouton d'urgence sur la boite CIF Step 2.5.4 === RANGEMENT === - Apres l'usinage la CIF arrêtera puis vous sera re-envoyer sur la menu “ORIGINE PIECE” - Appuyer sur la bouton “Position pour changement d'outil” (Menu 5) puis enlever l'outil - Ranger tous votres outils (Clé, Outils, Vernier) - Appuyer sur la bouton “Course Référence” (Menu 1) pour que la machine et dehors votre plan de travaille - Enlever votre projet de la plateau martyre - Nettoyer la machine avec un aspirateur (vous ne peut pas utiliser la même qu'est attacher aux machine) === Protocol Multi-outil === Optionale**

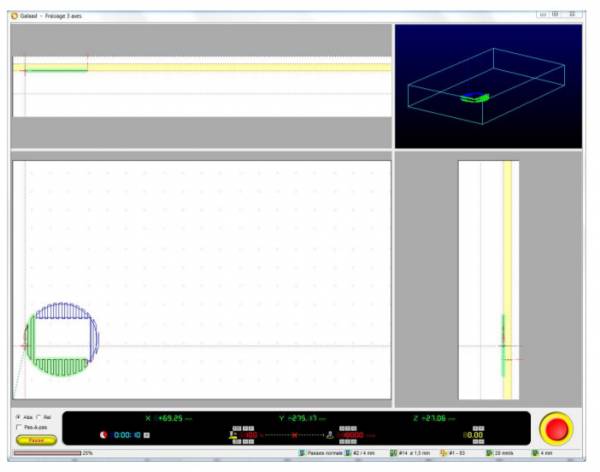

On considérer que vous avez déjà lancer un opération d'usinage et que vous êtes sur cette page:

Quand la opération s’arrête:

1. vous serez envoyez vers la page “ORIGINE PIÈCE”.
2. La mandrin vas se positionner dans la coin “Sud-Ouest” du plateaux martyre.
3. L'outil vas arrêté tourner et un menu demandant un changement d'outil sera presenter: Click OK
4. Change l'outil pour la prochaine outil dans la séquence (Sous-etape 1)
5. Appuyer sur la bouton “Mesure Automatique de l'outil” (DO NOT REDEFINE ANY AXIS ORIGIN , DO NOT CHANGE THE Z HOME)
6. LANCEMENT DE L'USNAGE
7. Repete pour “N” outils
8. Rangement
