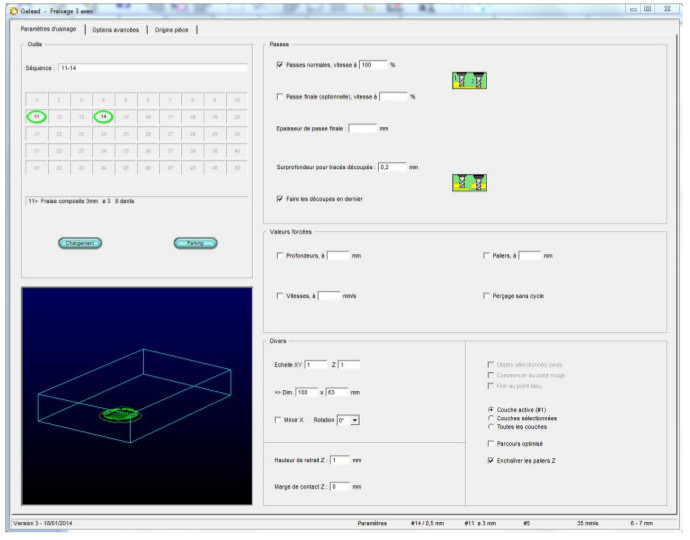

celui ci est la menu d'usinage du Galaad.

1. Outils: S'il y a plusieurs outils qui sera utilisé pour l'usinage on peut selectioné la séquence qu'on voudrais faire les opérations. En priori on n'aura jamais besoin la modifié. Il vous proposera la séquence que vous avez paramétré via Galaad (Countour/Hachure) OU la séquence que vous avez spécifie en Gcode si vous avez utilisé un autre logiciel pour écrit votre Gcode.
2. Passes: Réglages du vitesses et profondeur d'un decoupe
   1. Passes Normales: Viresse a 100%
   2. Passe finale (optionale: ne selectioné pas
   3. Épaisseur du passe finale: ignorer
   4. Sur-profondeur pour tracés découpés: 0.2mm
   5. Faire les découpes en dernier: OUI
3. Valeurs forcées: Ignore tous
4. Divers: Reglage d'echelle, miroir, rotation (tous sont optionnelle)
   1. Echelle XY: 1
   2. Echelle Z: 1
   3. Dimensions: Sont pris de votre Gcode/Galaad. Vérifie
   4. Miroir X: En priori “non”
   5. Rotation: En priori “non”
   6. Hauteur de retrait Z: 8mm
   7. Marge de contact Z: 0mm
   8. Objets Sélectionnés seuls: Non
   9. Couche Active(#1) : oui
   10. Couches Sélectionnées: Non
   11. Toutes les couches: non
   12. Parcours Optimisé: Non
   13. Enchaîner les paliers Z: Oui
5. Revérifier TOUS et après sélectionné l'onglet “Options Avancée”

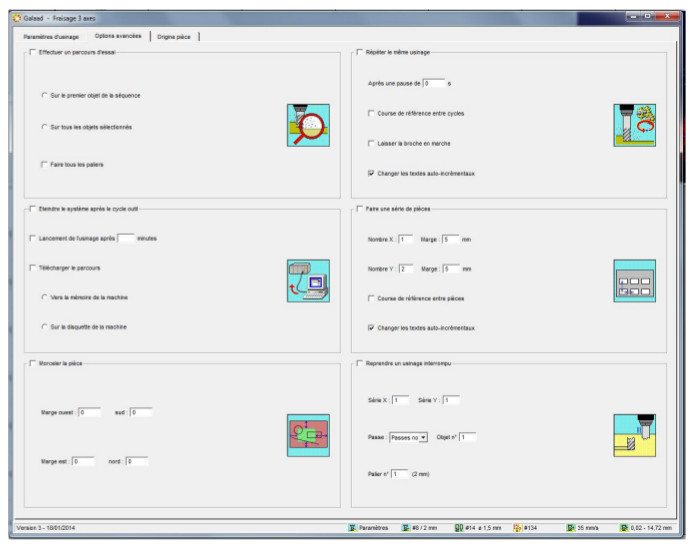

• *Step 2.4.2 === OPTIONS AVANCEES === L'explication est utilisation de cette menu est dehors de cet Tutorial. Cependant, ce menu est relativement auto-explicite. La seul option qui ont intéresse temps en temps est “Faire une série de pièces” , SINON: - Vérifier que TOUS champs sont désélectionné. - Allume la CIF, appuyant sur la grande bouton Verts - Selectionne l'onglet “Origine piéce”. - La machine vas effectuer un course de référence. Click Ok - NOTE: si la machine vous envoyer ce menu:regarder la “Branchement du CIF” et verifier que la “Main Bundle” est bien branché dans la boite CIF. Step 2.4.3**

1. Réglé la vitesses: XY a 35mm/s et Z a 15mm/s
2. Commandes:
   1. Appuyer sur “Course de référence” (Menu 1) pour trouvé “home” sur la machine
   2. Appuyer sur “Deplacement a la position de changement d'outil”. La machine vas avancer jusqu'a la coins “Sud-Ouest” pour donné un bon access a la mandrin
3. Step 4: Installation de fraise/foret/ect

Table of Contents

Si on voudrais la utilisé (OPTIONALE):

1. Sélectionne la boite “Faire un Série de pièces”
2. Marge en X et Y: Pour sécurité utilisé un marge du 2.5 fois plus grande que votre outil de découpe.
3. Nombre X, Y: Vérifier deux chose:
   1. Que il n'ya pas un “rotation” dans votre “Paramétres d'usiange (Step 4.e)
   2. Que la taille de votre matériaux brute est suffisamment large (n'oublié pas que vous aura besoin rajouté un marge entre chaque pièce)
4. Course de référence entre piéces: Non
5. Changer les textes auto+incrémentaux: Oui
