<font 26px/verdana,geneva,sans-serif;;#5B9BD5;;inherit>Attribution des empreintes</font>

<font 12px/arial,helvetica,sans-serif;;inherit;;inherit>Maintenant, il faut attribuer les empreintes de chaque composant.</font>
<font 12px/arial,helvetica,sans-serif;;inherit;;inherit>Il faut cliquez sur l’icône pour avoir la liste des composants du schéma réalisé.</font>

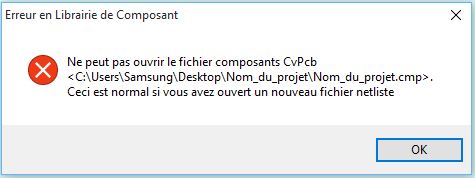

<font 12px/arial,helvetica,sans-serif;;inherit;;inherit>Quand c’est une première fois que vous attribuez des empreintes dans le projet un message d’erreur apparait.</font>

<font 12px/arial,helvetica,sans-serif;;inherit;;inherit>Cliquez sur OK.</font>

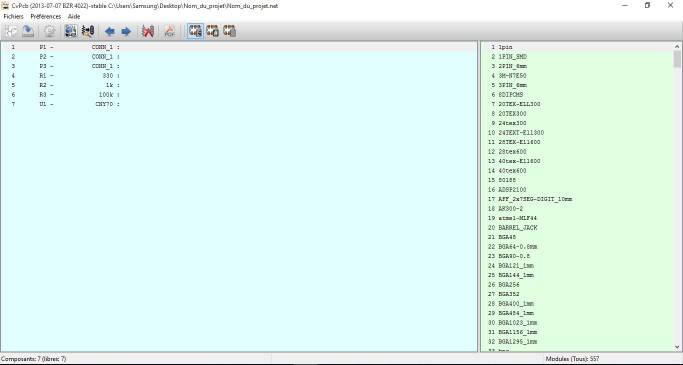

<font 12px/arial,helvetica,sans-serif;;inherit;;inherit>Maintenant vous avez la liste de tous les composants de votre schéma électronique.</font>

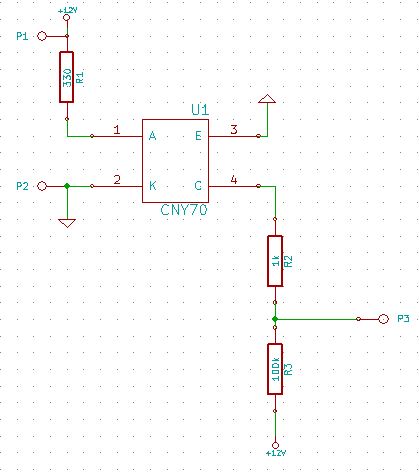

<font 12px/arial,helvetica,sans-serif;;inherit;;inherit>Dans le cas de la netliste, présenté ici c’est le schéma du capteur CNY70 :</font>

<font 12px/arial,helvetica,sans-serif;;inherit;;inherit>Il faut maintenant attribuer des empreintes.</font>
<font 12px/arial,helvetica,sans-serif;;inherit;;inherit>En cliquant sur l’icône une fenêtre apparait.</font>

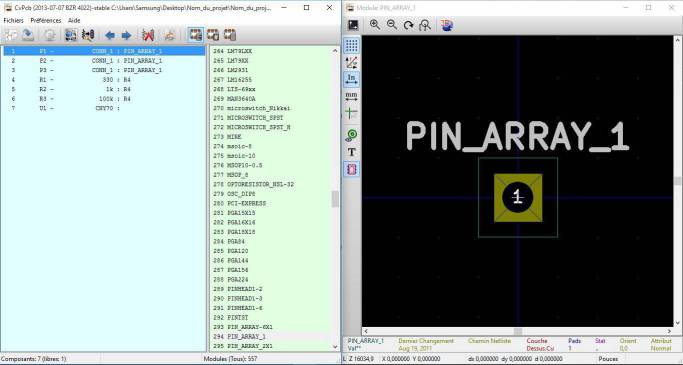

<font 12px/arial,helvetica,sans-serif;;inherit;;inherit>Agencez vos deux fenêtres afin de voir ce que vous attribuez à chaque composant.</font>

<font 12px/arial,helvetica,sans-serif;;inherit;;inherit>Puis enregistrer en cliquant sur l’icône .</font>
<font 12px/arial,helvetica,sans-serif;;rgb(255, 0, 0);;inherit>Si vous avez fini d’attribuer les empreintes à chaque composant passé à l’étape Réalisation du circuit imprimé.</font>
