Le but de ce tutoriel est de dessiner une esquisse avec le logiciel Freecad, en utilisant l'outil sketcher qui permet de tracer la plupart des objets géométriques 2D, et qui offre aussi des fonctionnalités simples pour coter les dimensions des objets.

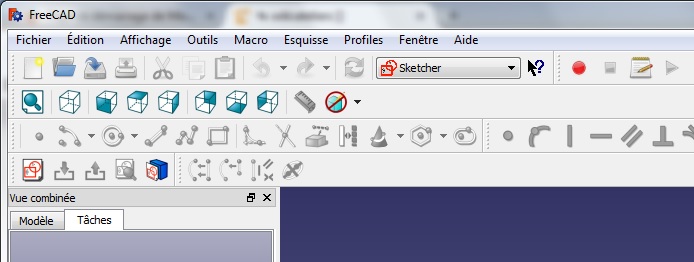

Sélectionner l'outil skectcher

Créer une nouvelle esquisse et sélectionner le plan d'esquisse

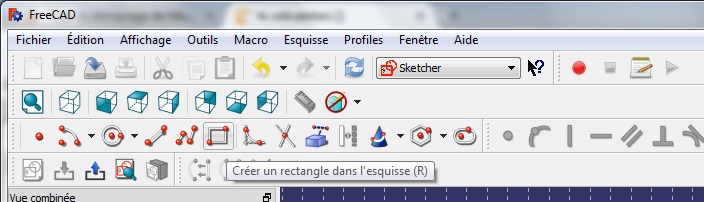

Créer un rectangle dans l'esquisse

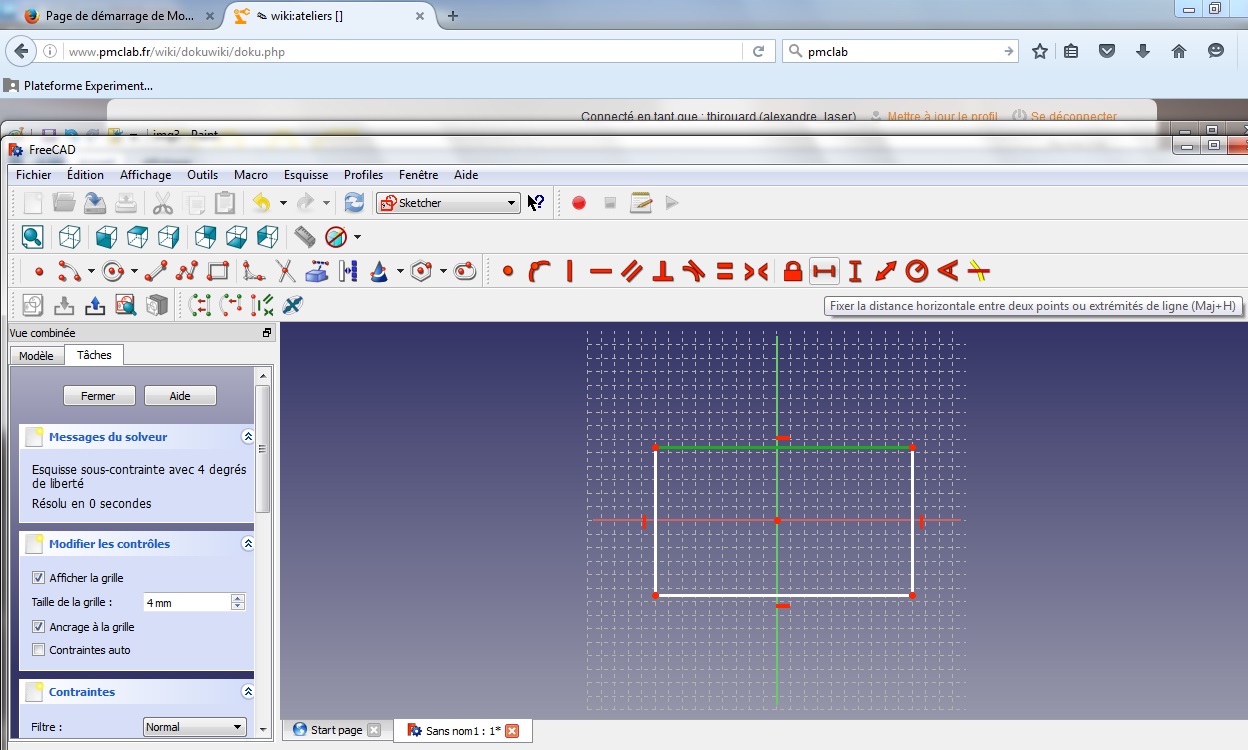

Sélectionner un coté du carré et fixer la distance horizontale entre deux points. Onglet en rouge en haut à droite. Ceci permet de définir précisément les dimensions de votre esquisse.

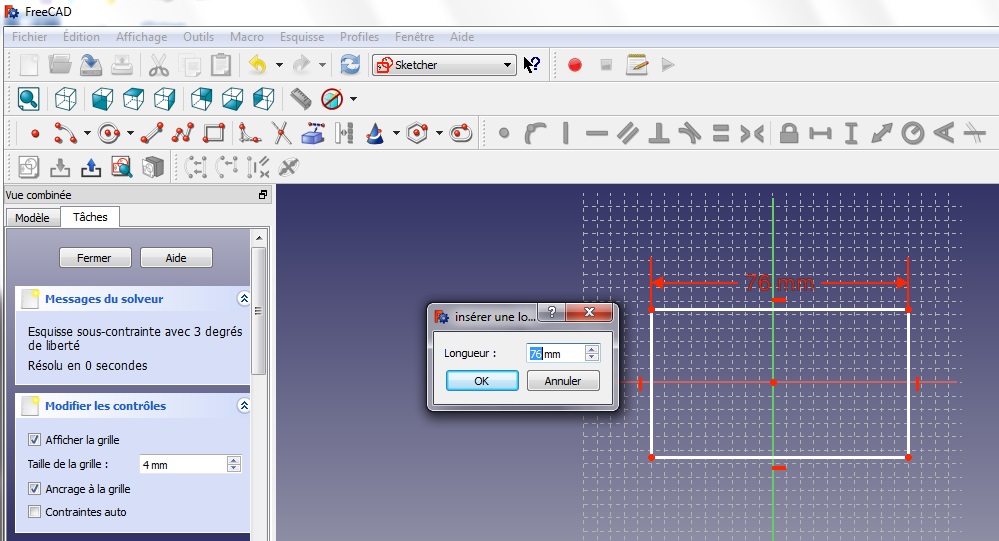

Rentrer la cote voulue

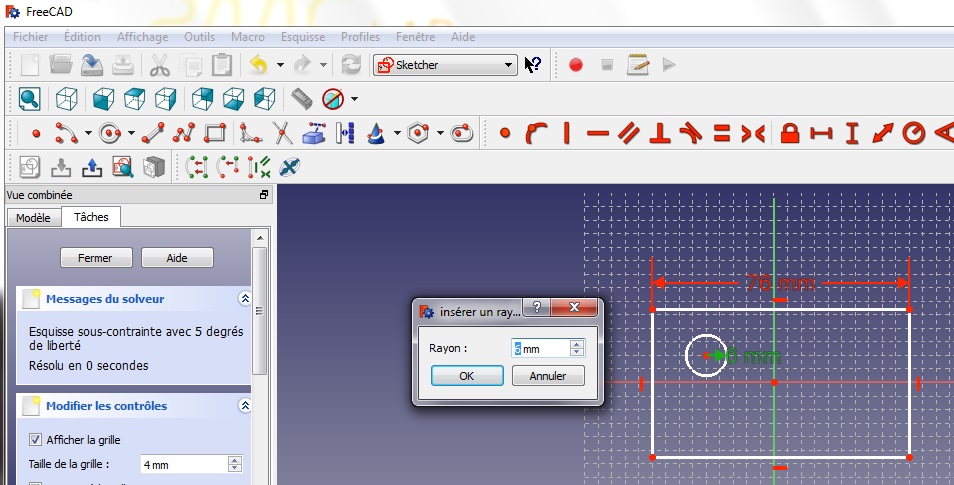

Bien entendu vous pouvez coter le rayon d'un cercle et l'ensemble de vos entités géométriques. Nous considérons l'esquisse comme terminer. Nous allons alors fermer l'édition de l'esquisse dans l'onglet tâches sur le bandeau à gauche de l'écran

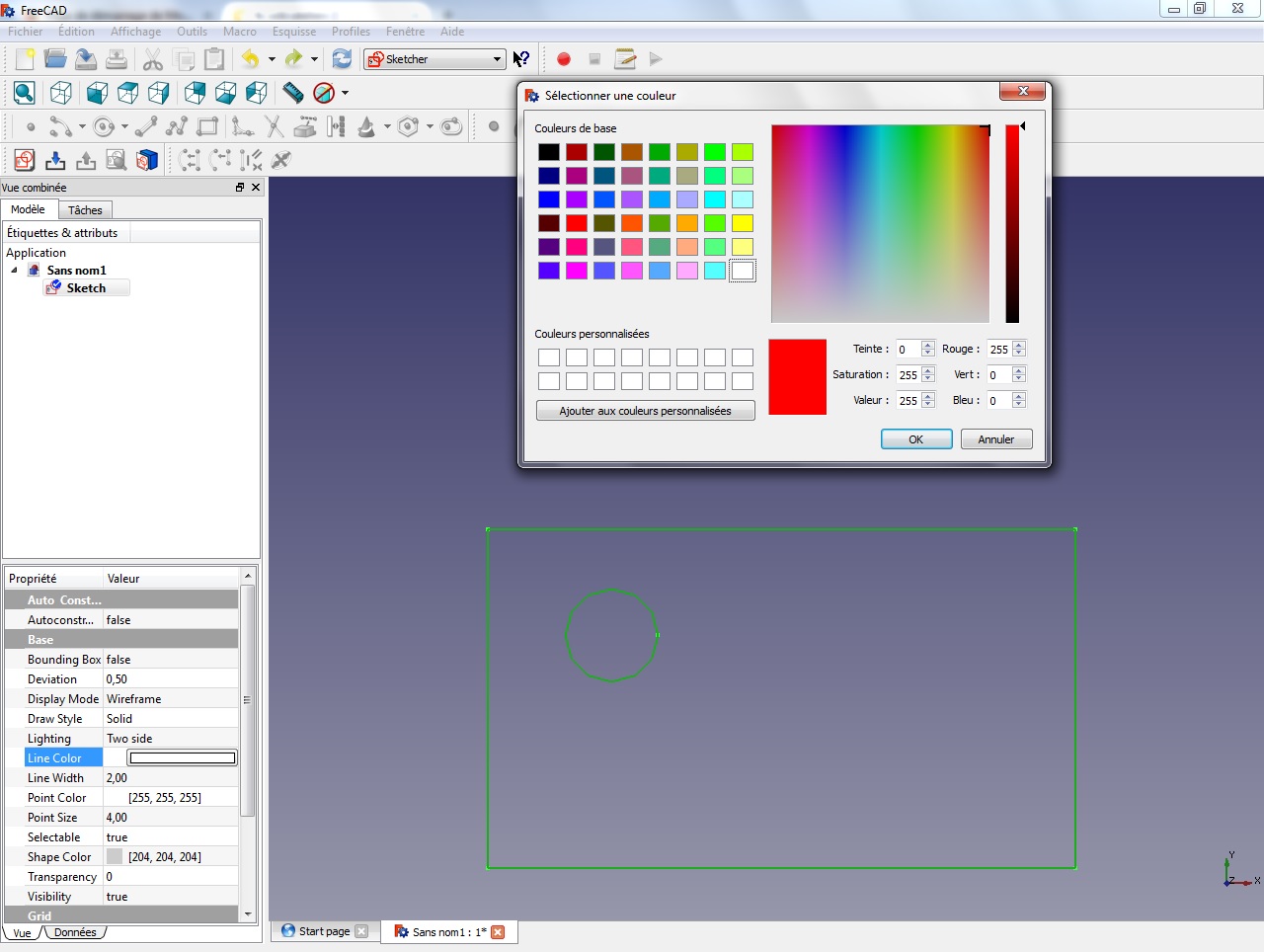

Afin de définir, l'esquisse en tant que trait de découpe pour le logiciel de découpe laser, on modifie la propriété couleur de l'esquisse en lui attribuant le rouge pur.

L'esquisse est prête à être exporter

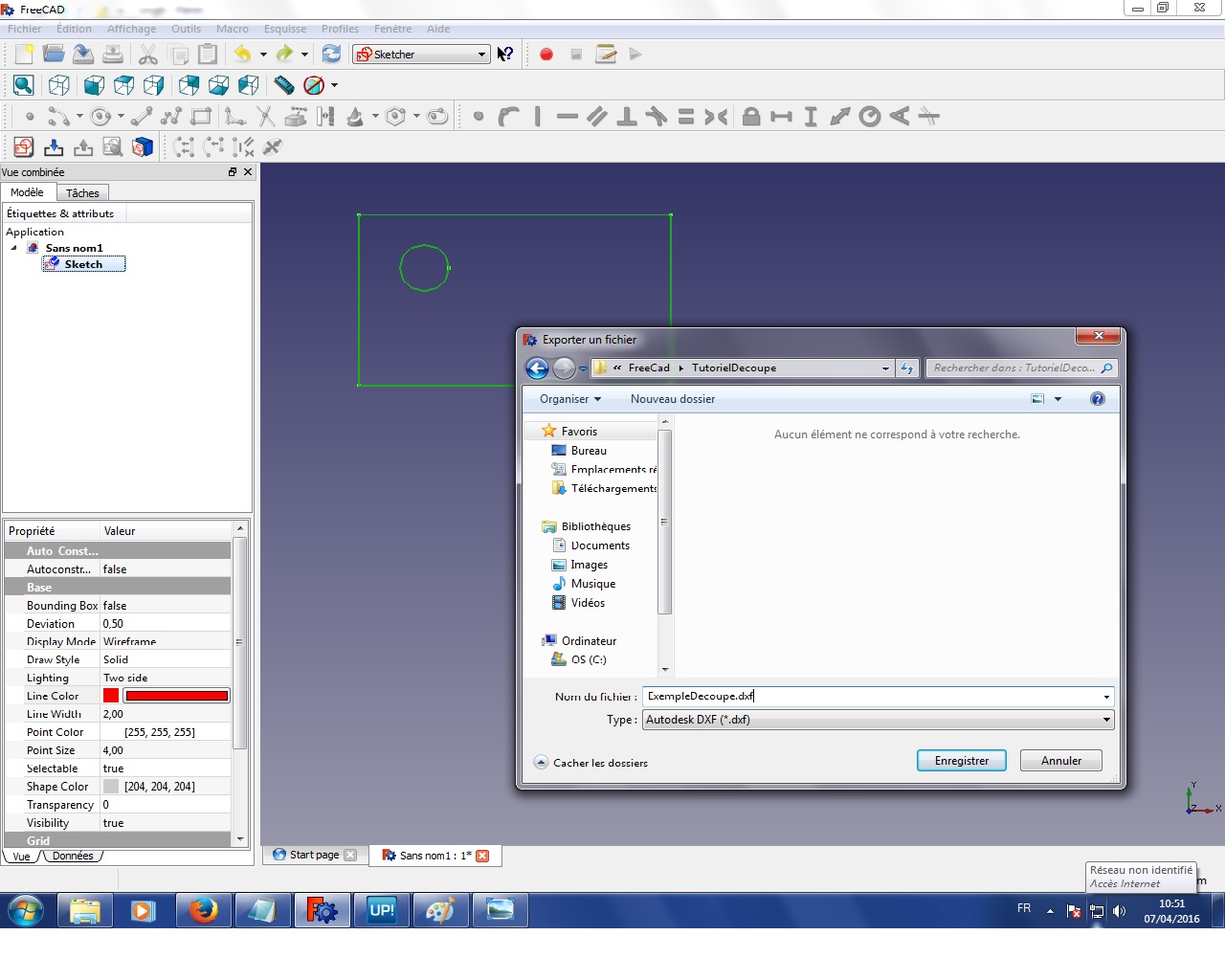

Dans l'onglet “fichier”, sélectionner “exporter”, nommer votre fichier et sélectionner l'extention “.DXF”. Enregistrez ce fichier sur votre clé et vous pouvez vous présenter à la découpe laser.

Bonne réalisation!
