Vernir un PCB facilite la soudure (c'est essentiel pour une soudure par refusion) et protège le cuivre de l'oxidation.

Plusieurs essais on été menés avec un kit LPKF, contenant les consomables, un four (pour durcir le vernis), une insoleuse UV (pour révéler les pastilles). En suivant scrupuleusement la notice LPKF les résultats sont bons, mais cette méthode prśente plusieurs difficultées: * il s'agit d'un vernis bi-composant, fourni en sachets-dose permettant de vernir environ une surface A4. Pour vernir un circuit de petite taille, beaucoup de matière est perdue. * l'impression sur les transparents fournis ne fonctionne pas bien; l'encre de l'imprimante laser n'accroche pas. L'utilisation de calques de bureau fonctionne mieux * la révélation par UV est délicate: il n'est pas si facile d'aligner correctement le calque avec le PCB, et l'impression laser n'est pas suffisament précise pour des dimensions de l'ordre de 10cm (la gravure du PCB et le dessin sur le calque ne correspondent pas).

Les premiers essais avec un vernis monocomposant et l'insolation UV n'ont pas été très satisfaisant; soit le vernis n'accroche pas bien au PCB, soit il est impossible de révéler correctement les pastilles. En revanche, il est possible de révéler les pastilles avec la graveuse laser Trotec, avec de bon résultats en terme de précision.

Pour vernir un PCB, il est préférable que le circuit ne soit pas encore percé et qu'il ne soit pas détouré à sa dimension finale (le vernis est délicat à étaler le long des bords et autour des trous, et les trous seront bouchés par le vernis). Il est possible de faire ces étapes ultérieurement, en positionant le PCB sur la graveuse à l'aide d'une cale d'origine connue - voir la gravure de PCB double face. Pour cela, lors de la conception, on peut définir deux lignes de découpe: la découpe finale et une autre, 5mm plus large, qui sera utilisée lors de la gravure et pour le vernis. Voir le projet https://github.com/mbouyer/battery_monitor/tree/18024b686491a89dd2297dbc41815bc37a77ca79/hardware/battery_can_monitor pour un exemple.

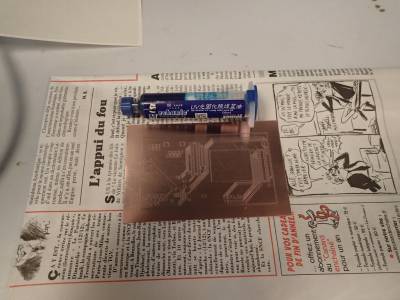

Pour vernir un PCB il faut: * un peu de vernis en tube * de quoi protéger le plan de travail (vieux journal par exemple) * un film transparent (pour impression laser par exemple) * une spatule, ou équivalent

Avant de vernir le PCB il faut le nettoyer très soigneusement, tout d'abord avec une gomme abrasive, puis avec de l'etanol et de l'acétone pour éliminer toute trace d'oxidation, graisse et autre résidus. On peut utiliser de l'air comprimé pour éliminer les particules après chaque étape de nettoyage. Cette étape est primordiale pour que le vernis adhère correctement au PCB, et que les pastilles puissent être facilement soudées ensuite.

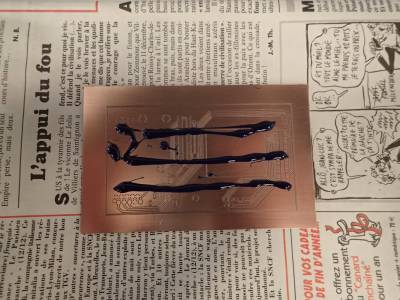

Ensuite on dépose du vernis sur le PCB (ne pas oublier de protéger le plan de travail). La quantité à déposer dépends évidemment de la surface du PCB. On pose le film transparent sur le PCB et on étale le vernis avec la spatule (ou simplement avec le pouce). Il faut que le vernis parvienne jusqu'au tracé de découpe finale mais il n'est pas nécessaire qu'il aille au dela. Il faut cependant tirer léventuel l'exédent de vernis jusqu'au bord. On peut maintenant mettre le PCB dans l'insoleuse (avec le journal et le film transparent pour ne pas polluer la machine avec le vernis !), et insoler 5 minutes. Il est préférable de laisser le vernis sécher 24h ensuite avant de continuer.

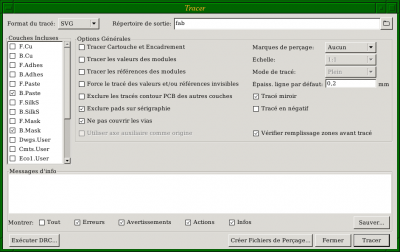

La révélation des pastilles se fait avec la graveuse laser Trotec. Pour cela il faut préparer un fichier SVG. Dans kicad, tracer les couches F.Mask et/ou B.mask au format SVG. Bien vérifier que «exclure les tracés contour PCB des autre couche» n'est pas coché; et cocher «tracé mirroir» pour la couche arrière (on peut aussi le faire dans inkscape mais c'est moins pratique).

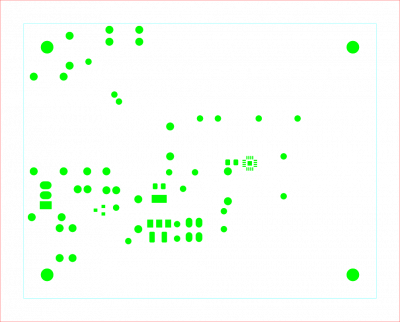

Ensuite importer le fichier dans inkscape, importer le fichier SVG. Selectionner l'ensemble des pastilles et faire «object to path» et «stroke to path» (kicad trace certaines pastilles comme des lignes épaisses et non pas comme des objets pleins). Modifier la couleur des pastilles en vert, la couleur du tracé contour (correspondant à la taille actuelle du PCB s'il y en a plusieurs) en rouge et le reste en une couleur qui n'est pas utilisée par la laser (cian par exemple)

Pour positionner précisement le PCB sur la machine, nous allons placer une chute de bois (contreplaqué ou MDF, suffisament grand pour acceuillir le PCB) sur le plateau de la machine, et l'y maintenir avec du scotch. Imprimer une première fois le fichier SVG en choisissant le matériau correspondant à votre chute (il faut que la couleur verte ne soit pas utilisée pour ce matériau). Positionnez votre job sur le plateau, lancez la découpe et placez un marqueur sur la plaque («plaque» → «marqueur du job»). Ensuite placez le PCB dans la découpe, imprimez à nouveau le fichier mais en choisissant cette fois le matériau «manuel» → «vernis PCB».

Enuite il faut nettoyer les résidus de gravure avec le l'acétonne et un pinceau (utiliser du papier pour le nettoyage va laisser des particules et ne va pas bien nettoyer les pastilles, qui sont légèrement en retrait).

On peut maintenant procéder au perçage et détoutage final.
