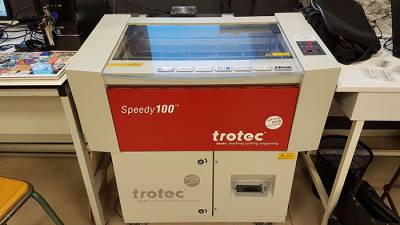

La trotec est une machine laser, grâce à différents moteurs et un jeu de miroir, un puissant laser permet de découper ou de graver des formes 2D sur de nombreux supports. C'est une machine rapide et précise.

“Ce modèle, disponible au fablab pour tous les adhérents, coûte 14870 € HT neuf”

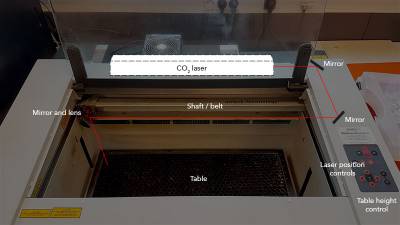

Elle est composée de trois parties principales : - Au dessus, la chambre constituée d'un plateau qui se déplace de haut en bas et d'un système optique constitué d'un miroir et d'une lentille permettant de diriger le faisceau sur le plan - En-dessous, le système de ventilation et de filtrage de l'air. - Derrière, le laser et son système de refroidissement. - L'unité qui se trouve à droite est un système de filtration de l'air complémentaire.

La découpe ou la gravure de la plupart des matériaux dégage des gaz inflammables ou toxiques. C'est pourquoi l'air qui se trouve à l'intérieur de la machine est renouvelé en permanence et filtré avant d'être rejeté dans la salle.

• *Quels matériaux peut-on découper ou graver avec la Trotec? |Matériau |gravure |découpe | |papier, carton|X|X| |bois, contreplaqué, mdf (=médium)|X|X| |acrylique (aussi appelé pmma, Plexiglas, …)|X|X| |miroir synthétique (acrylique)|X|X| |carton plume|X|X| |polystyrène choc (PAS le polystyrène expansé)|X|X| |Acétate de cellulose|X|X| |feutrine| |X| |textile coton (ex : jeans)|X|X| |cuir|X|X| |liège|X|X| |mousse EVA, Depron, mousse PU|X|X| |film de polyimide (ex : Kapton)| |X| |polyéthylène (PELD)|X|X| |tampons|X|X| |plaque de magnets (spécial laser uniquement)|X|X| |aluminium anodisé|X| | |verre, miroir|X| | |pierre (notamment l'ardoise)|X| | |autres métaux que l'alu anodisé|non|non| |fibre de verre, circuits imprimés (FR4)|non|non| Source : http://www.fablablille.fr/?q=decoupeuse_laser

  Quels logiciels utiliser pour la Trotec?**

On utilise le logiciel CorelDraw x7 pour envoyer les tracés de découpe et de gravure à l'imprimante.
C'est un logiciel de dessin 2D très puissant, mais payant.

Les fichiers à importer sont de préference des fichiers vectoriels que l'on peut obtenir grâce à différents logiciels :

Logiciels payants :
- Adobe illustrator
- AutoCAD
- Solidworks

Logiciels gratuits:
- Inkscape
- LibreOffice Draw
