Protocole d'utilisation de la découpeuse laser Trotec Speedy 100

Le but de cette page est de vous accompagner dans les manipulations de base de la découpeuse laser présente dans les locaux du FabLab.
La présentations de la machine, les réglages, l'utilisation du logiciel ainsi que des fiches de maintenance vous sont présentés.

I- Introduction

La découpeuse laser est composée de deux élément principaux la partie supérieur (zone de découpe) et la partie inférieur (extraction d'air et filtre).

*La partie supérieure:
1) Bouton marche/arrêt.
2) Zone de travail.
3) Panneau de contrôle.
Panneau de contrôle:
Première ligne:
1) Coupez la ventilation.
2) Mettre la machine en veille (non recommandé).
3) Mettre le travail en pause (non recommandé). Seconde ligne: Ne pas utiliser Troisième ligne:
Les quatre flèches permettent de déplacer le laser latéralement.
Les deux flèches permettent de déplacer le plateau transversalement.

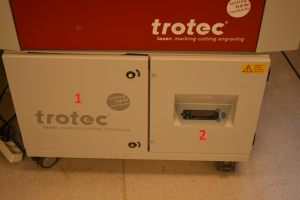

La partie inférieure:
1) Habitacle du filtre.

2) Indicateur d'état du filtre.

Avant toute mise sous tension de la machine vous devez ouvrir la fenêtre et “sortir” le tuyau d'extraction. Lors de la mise sous tension de la machine le plateau ce met à niveau, veuillez ne pas ouvrir le capot ni toucher au panneau de contrôle jusqu'à la fin de l'opération (signalée par un “bip” sonore). ===== II- Préparation du fichier de découpe/gravure ===== Tous fichiers que vous souhaitez utiliser doit se trouver sous un format de “dessin vectoriel” (dxf, svg …). Ils doivent également respecter la mise en forme suivante:
-Découpe: couleur: rouge, type de ligne: très fine.
-Gravure : couleur: noir (nuance de gris). Une fois votre fichier près ouvrez le avec le logiciel adéquat et allez dans “Fichier” puis “Imprimer”. Sélectionnez comme imprimante la “Trotec Engraver v10.3.0” et cliquez sur “Préférences…” pour ouvrir les paramètres de la découpeuse laser. Vous pourrez ainsi sélectionner: 1) Minimise la taille du job: permet de réduire le fichier de découpe au “dessin” et non à la page. 2) Type de matériaux et épaisseur 3) Choix de la résolution 4) Ligne de découpe : permet de rajouter une ligne de découpe autour de votre “dessin”. 5) Bouton JC: permet de valider vos paramètres. Les autres paramètres ne doivent pas êtres modifié sans l'autorisation d'un responsable. Une fois vos paramètres sélectionnés, vous pouvez cliquer sur “Ok” cela lancera automatiquement le logiciel JobControl.
Vous pouvez allumer la découpeuse laser. ===== III-Préparation du matériel de découpe ===== Ouvrez la zone de découpe et placez y votre plaque (MDF ou PMMA, 3mm ou 6mm; pour les autres matériaux vérifier ci ils peuvent passer à la découpeuse laser); celle-ci ne doit pas dépasser de la zone de découpe et être la plus plate possible. Mettez à niveau le laser, pour cela placer le laser au milieu de la zone de travail (de votre plaque) et fixez y le “niveau” remonter très lentement le plateau jusqu'à ce que votre plaque touche le niveau. ===== IV- Préparation de la découpe/gravure (logiciel Trotec JobControl X) et lancement de la découpe ===== Normalement, cette fenêtre devrait s'ouvrir: 1) Double-cliquez pour sélectionner votre fichier, celui-ci devrait alors s'afficher au centre de la fenêtre. 2) Cliquez pour établir le lien entre l'ordinateur et le découpeuse laser (ATTENTION vous ne devez appuyer sur aucun des boutons de la découpeuse laser pendant l'initialisation). Vous arrivez alors à cette étape: 1) Temps de travail (rouge découpe, noir gravure). 2) Mettre à jour le temps de travail. 3) Repère du laser, sa position n'importe pas au moment de lancée la découpe. 4) Votre pièce, vous pouvez la déplacer librement sur la zone de travail (sachez quelle sera découpée la où vous la placerez dans le logiciel). 5) Permet de pré-visualiser votre pièce (facilite le placement). 6) Bouton pour lancer la découpe (Appelez un animateur/responsable avant d'appuyer). ===== V- Phase de découpe ===== Pendant cette étape ne quittez JAMAIS** la machine des yeux.
