Générateur de boîtes

La découpeuse laser permet de rapidement découper des plaques (planes donc), et avec le bon système d'encoches on peut les assembler simplement pour faire des volumes ! Si les encoches sont bien ajustées, on n'a même pas forcément besoin de colle pour faire l'assemblage ! Une application classique est la réalisation de boîtes.

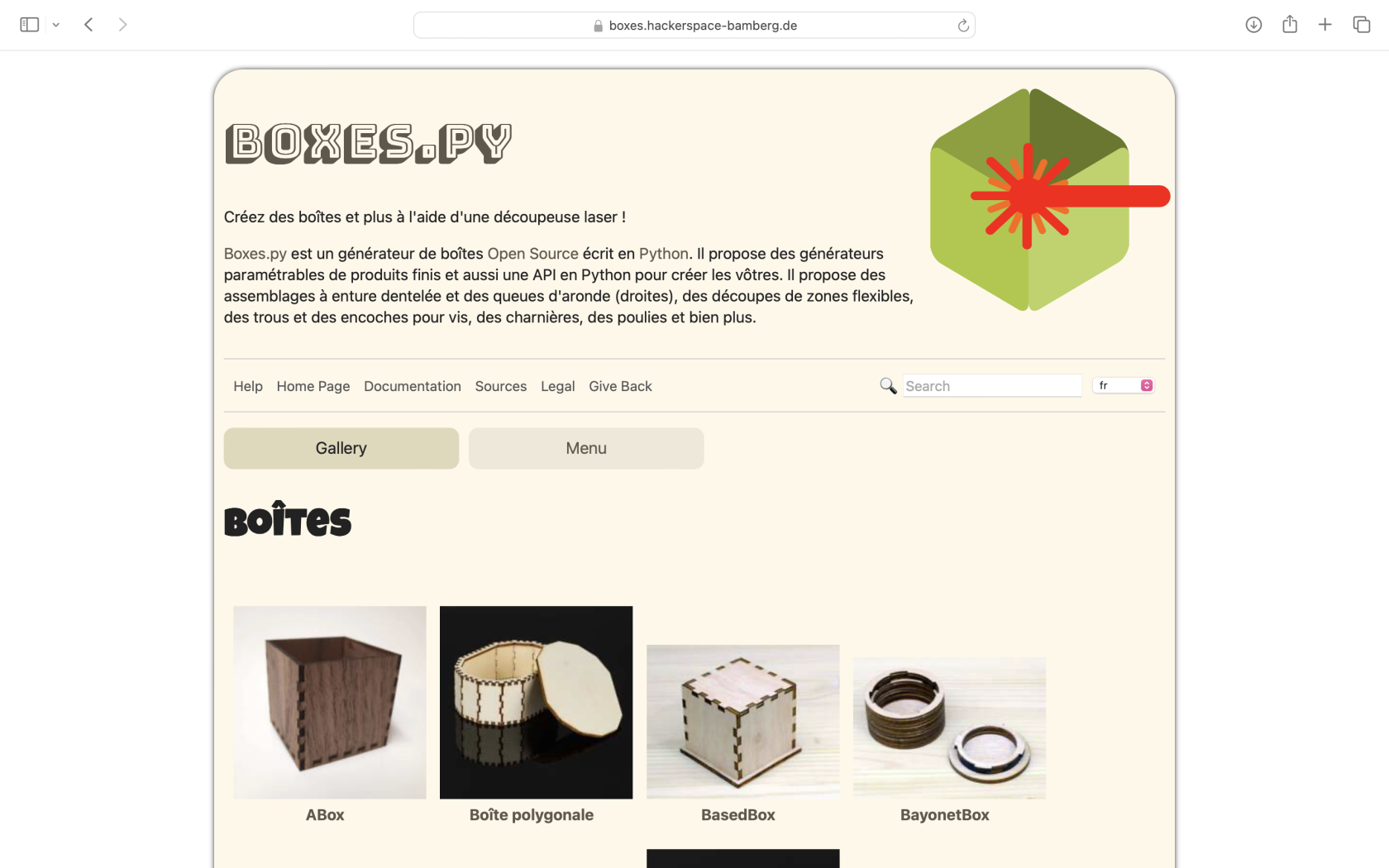

Voici une ressource très riche vous permettant de générer une grande variété de modèles de boîtes avec vos propres dimensions : www.festi.info/boxes.py/

La première chose à faire quand on veut découper des boîtes, c'est de prendre en compte le diamètre du rayon laser.

En effet, le laser ne découpe pas seulement la matière comme une paire de ciseaux pourrait le faire mais il va venir la brûler. La faire disparaître en quelques sortes ! C'est ce procédé qui va venir créer un léger écart/jeu qui peut devenir embêtant quand on ne souhaite pas utiliser de colle dans nos assemblages...

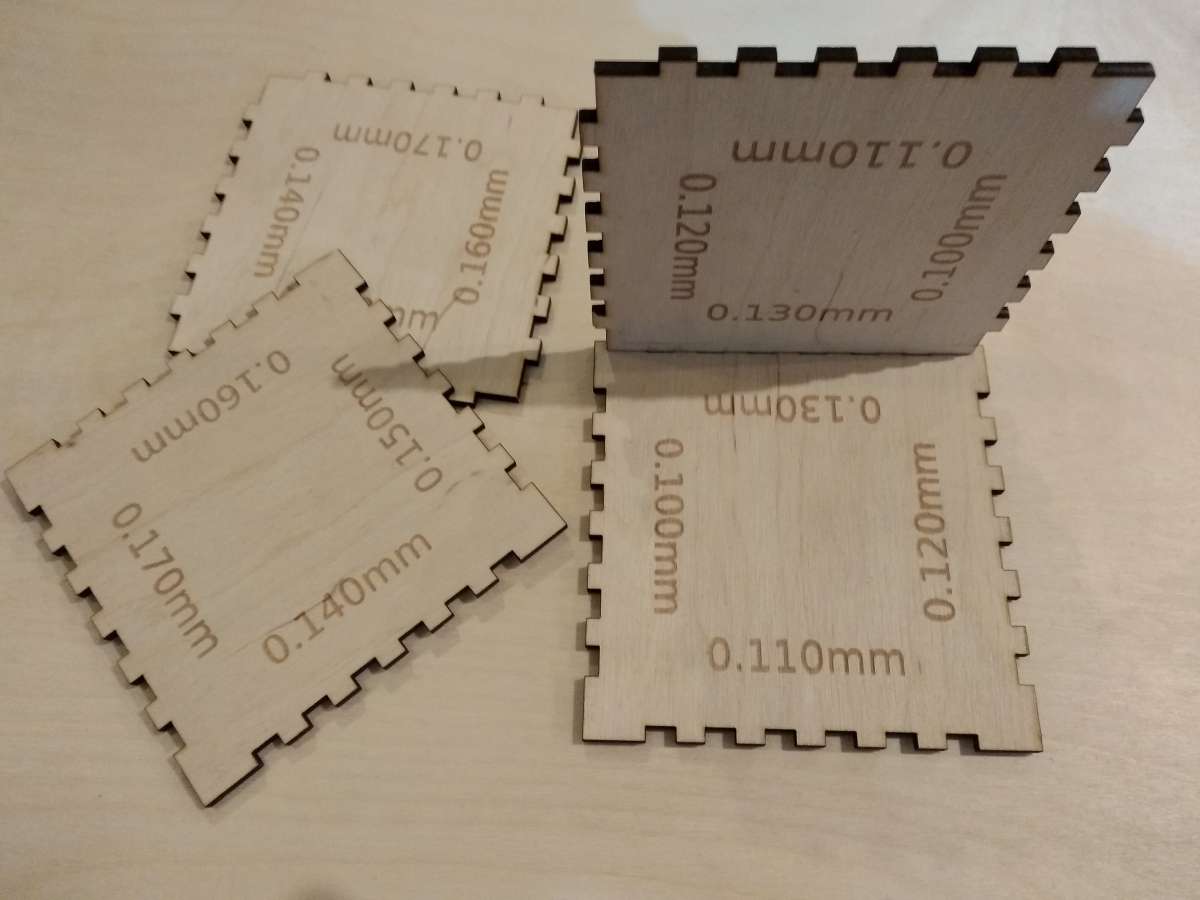

C'est pour cette raison qu'il faut toujours faire un test de brûlure avant de lancer la découpe de la boîte, afin de s'assurer que les encoches s'emboîtent facilement !
Un modèle de test est disponible dans la section du site Composants & Echantillons > BurnTest

À noter que le rayon du laser est appelé différemment selon les sites et ressources. On peut le retrouver sous le nom de kerf, compensation de coupe ou encore brûlage par exemple sur le générateur de boîtes cité précédemment.

Le kerf est différent selon chaque découpeuse ! Pour vous faciliter les choses, voici la valeur de celui-ci pour la découpeuse laser Trotec Speedy 360 : 0,08 mm.

Une fois les tests effectués et  la valeur du rayon du laser en poche, il est temps de choisir son projet !!!

Il s'agit dans un premier temps de choisir un des modèles proposés sur le générateur.

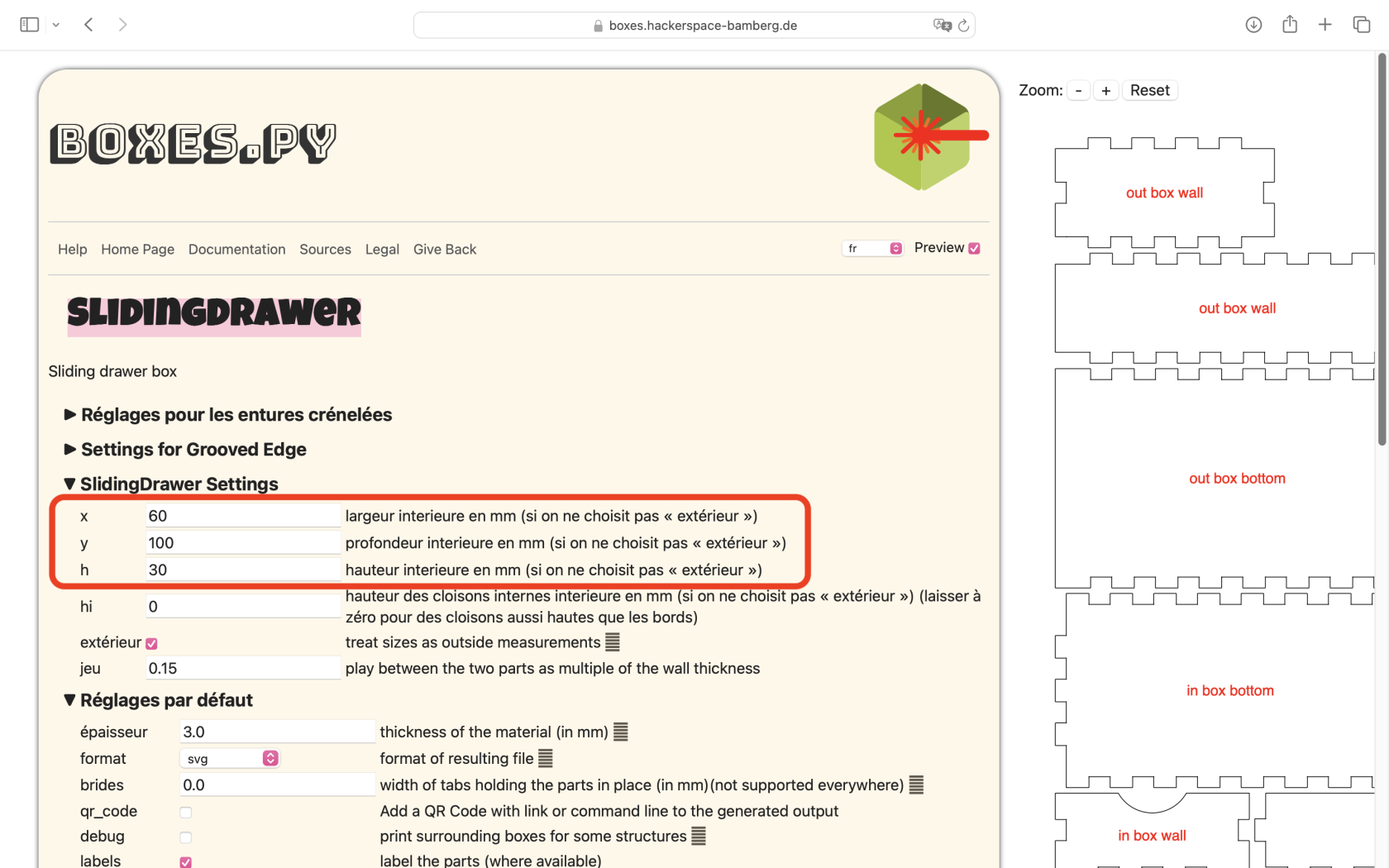

Pour mon exemple je vais venir choisir le modèle "SlidingDrawer".

Une fois le modèle choisi, il s'agit de conserver ou de modifier ses dimensions en fonction des besoins du projet. Dans le cas de notre "boîte exemple", on a modifier :
- y pour 80 mm
- h pour 21 mm

N'oubliez pas de spécifier la bonne épaisseur du matériau !! En effet, les dimensions des encoches dépendent de l'épaisseur du matériau.

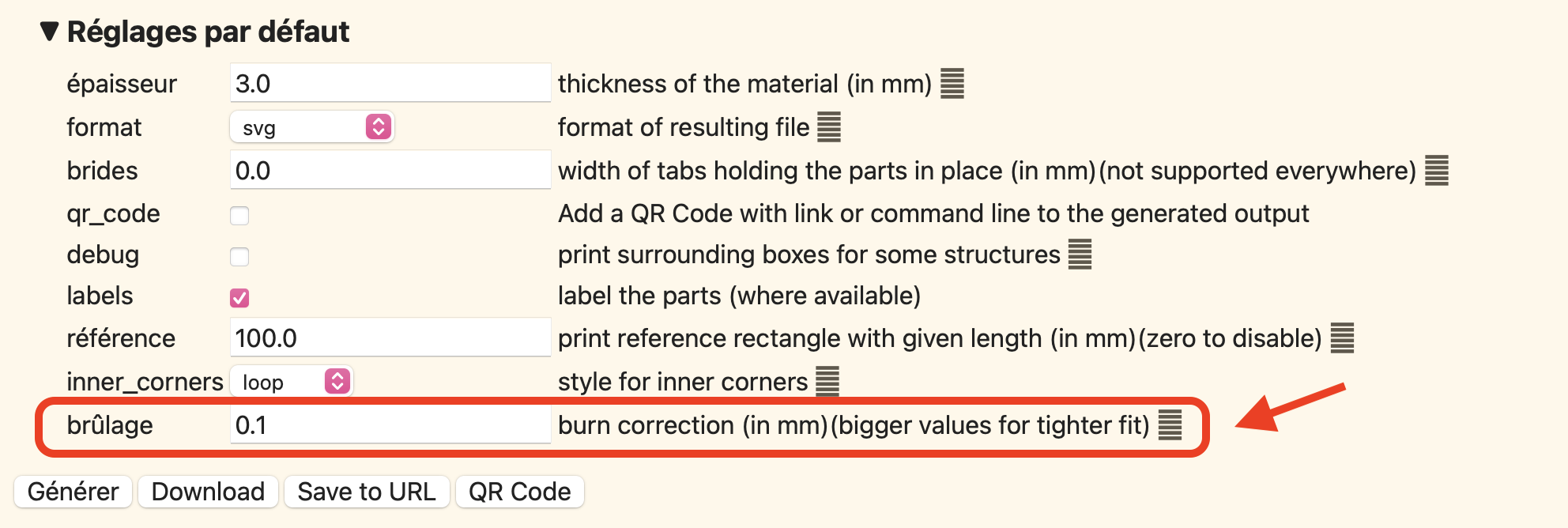

Veillez à ne pas oublier de renseigner le "brûlage". Ce serait dommage d'avoir réussi toutes ces étapes pour l'oublier
à la fin.

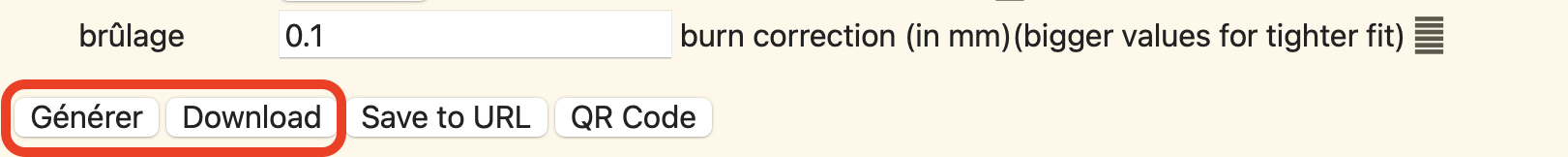

Une fois le fichier générer et vérifier, il ne vous reste plus qu'à le télécharger et à lancer la découpe.

Pour l'utilisation de la découpeuse laser, veuillez vous référer à la rubrique "Utilisation de la Trotec Speedy 360" !

1 - Tutoriels > Machines >💥 Découpeuse laser Trotec Speedy 360 > Utilisation de la Trotec Speedy 360

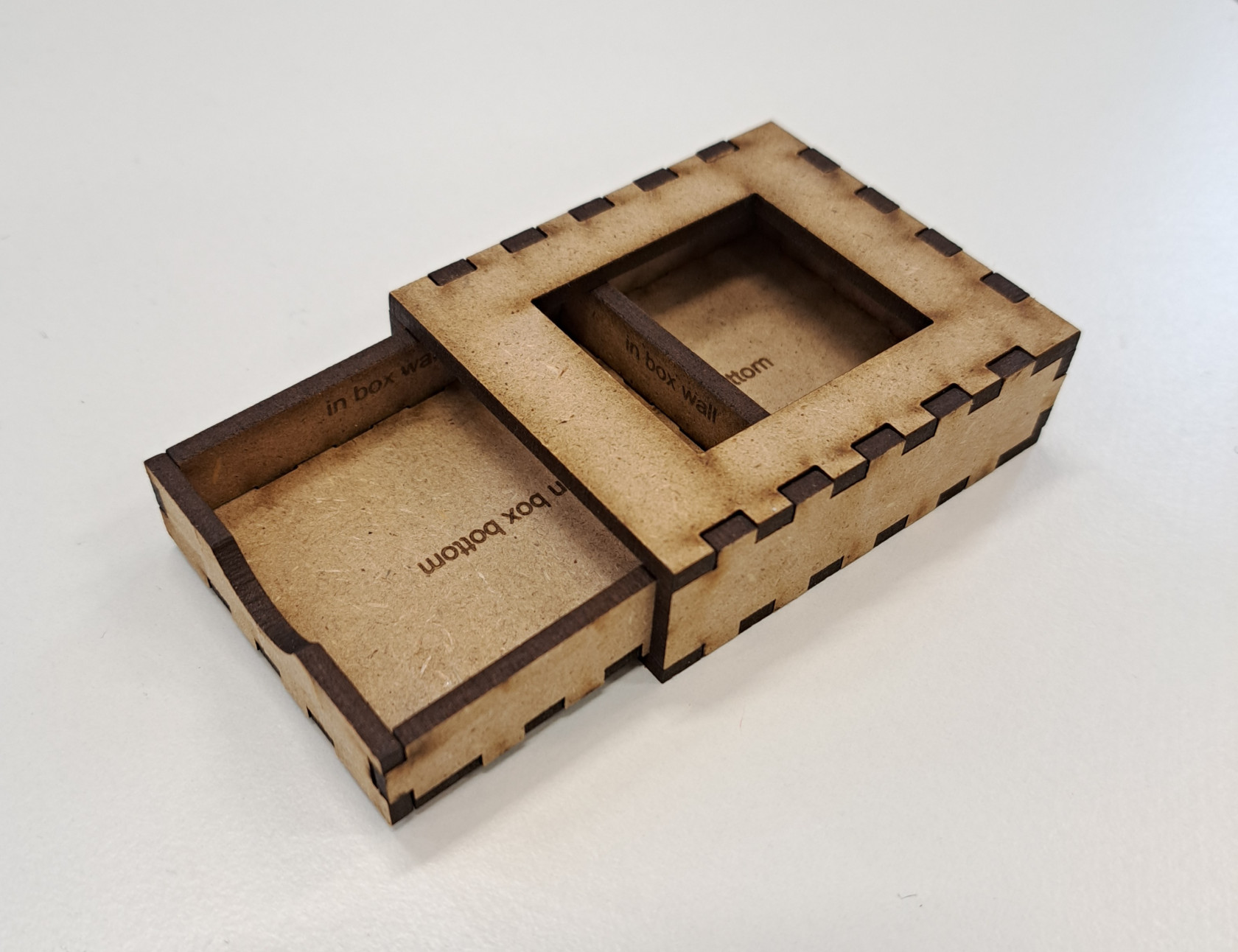

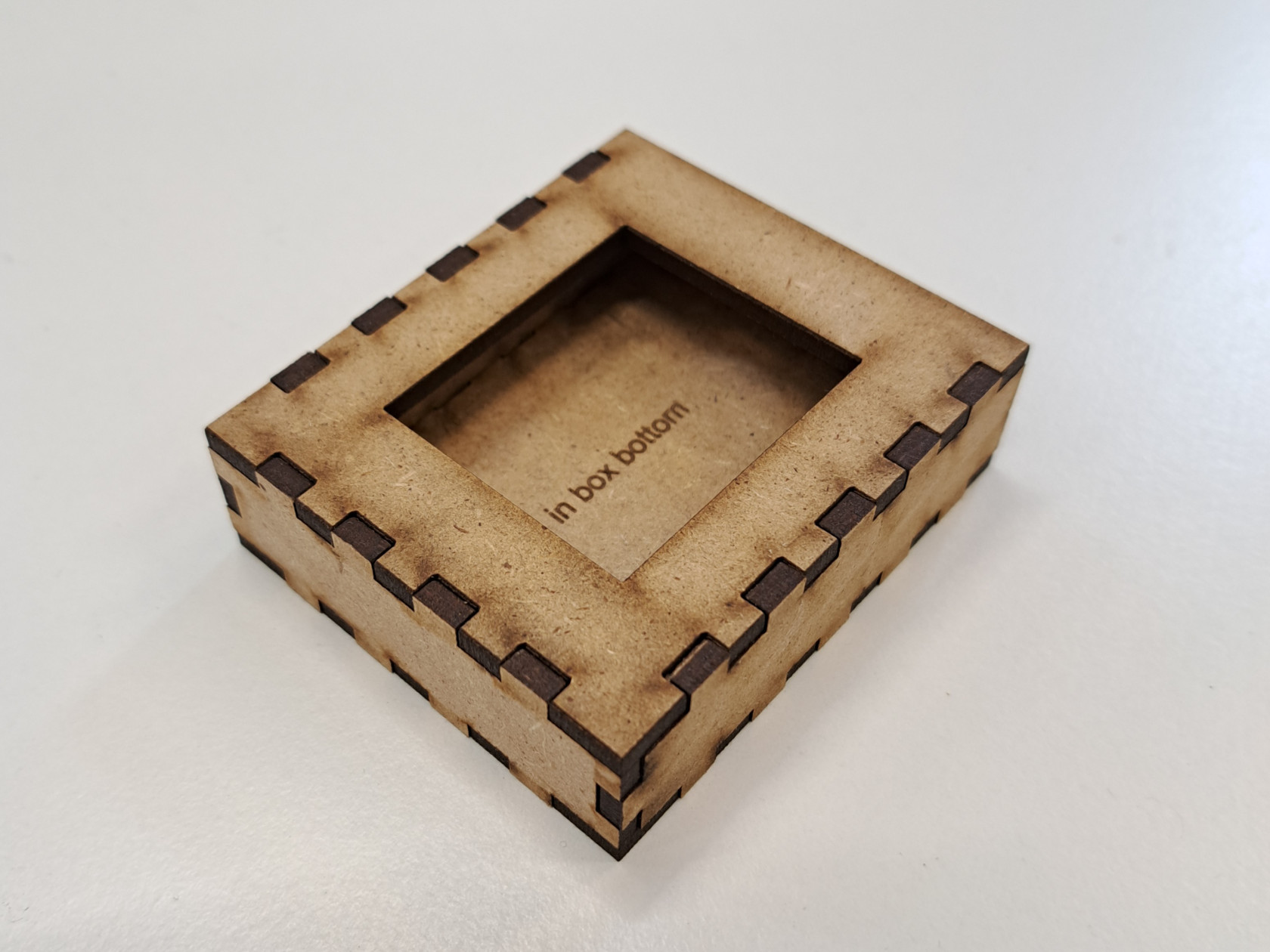

Lors du processus de découpe, on est venu ajouter une découpe pour créer un cadre. C'est tout à fait optionnel mais ça nous montre que les modèles proposés peuvent être ajusté en fonction des projets !

Voilà ✨
