Modification d'un bouchon pour flacon de garde

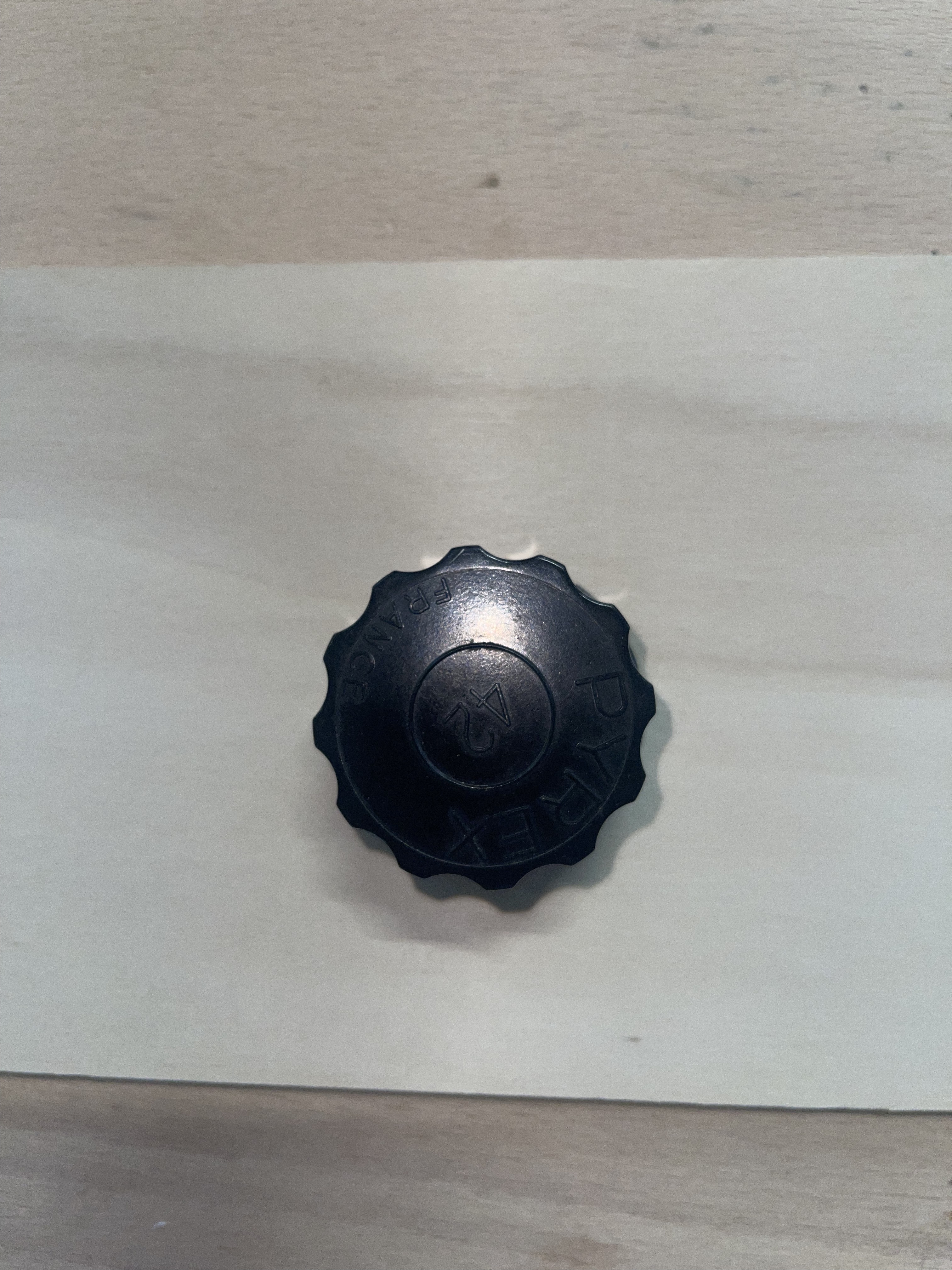

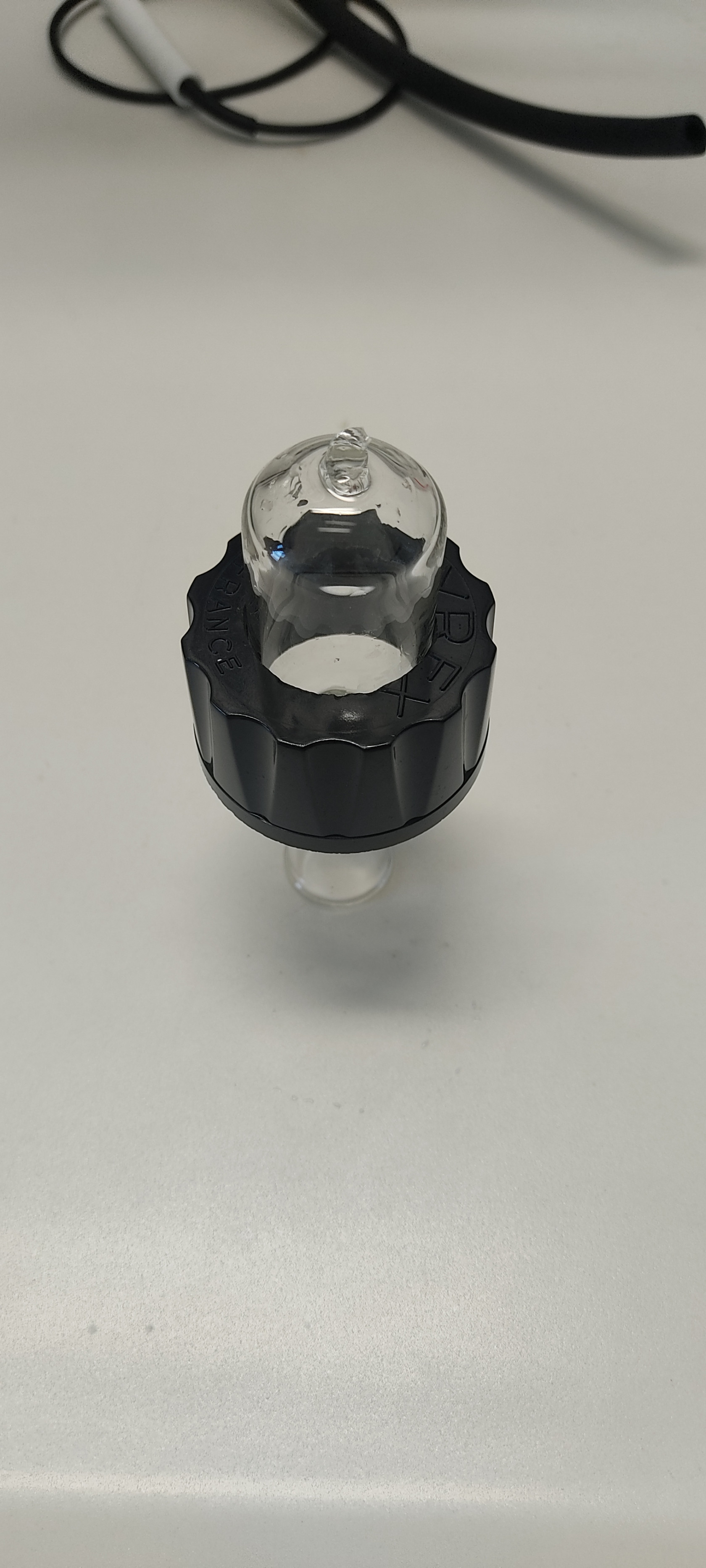

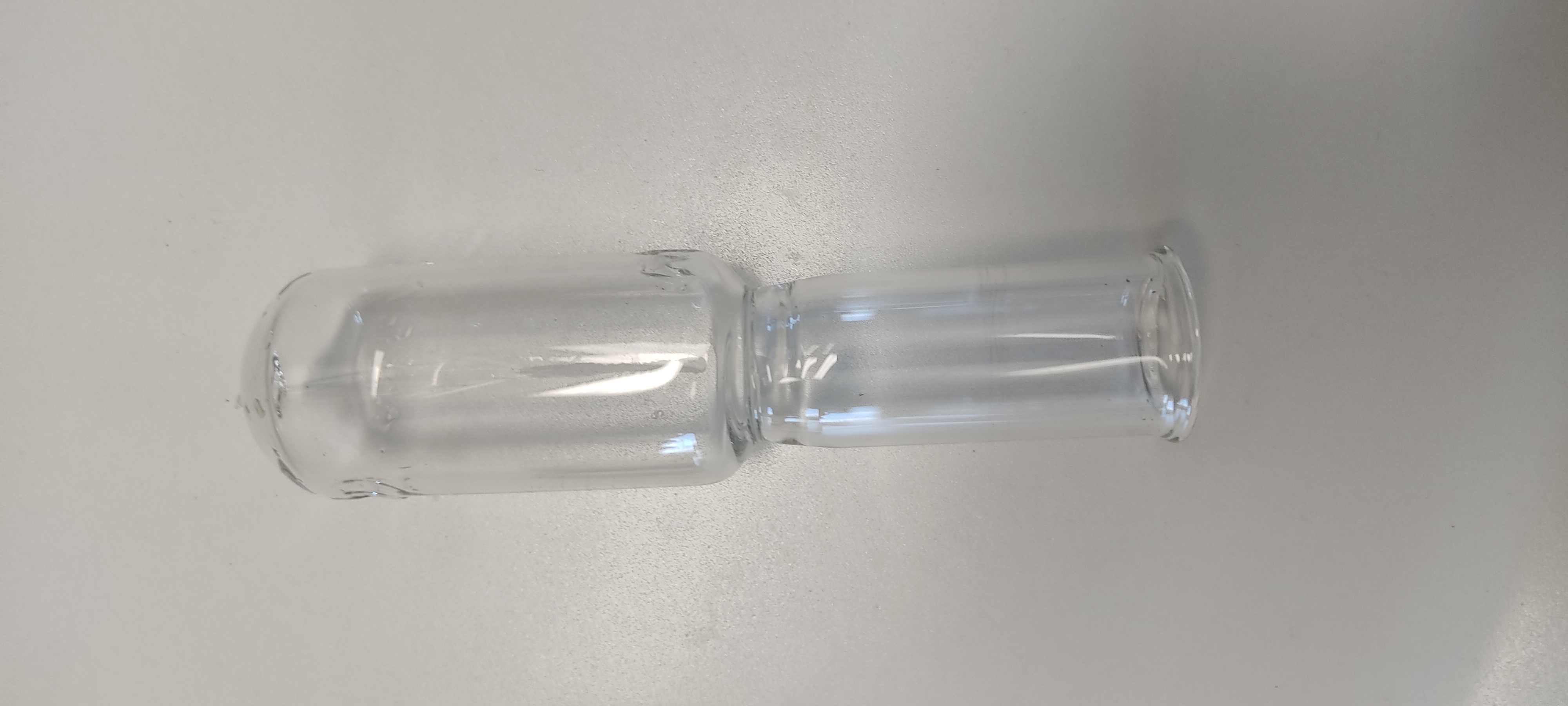

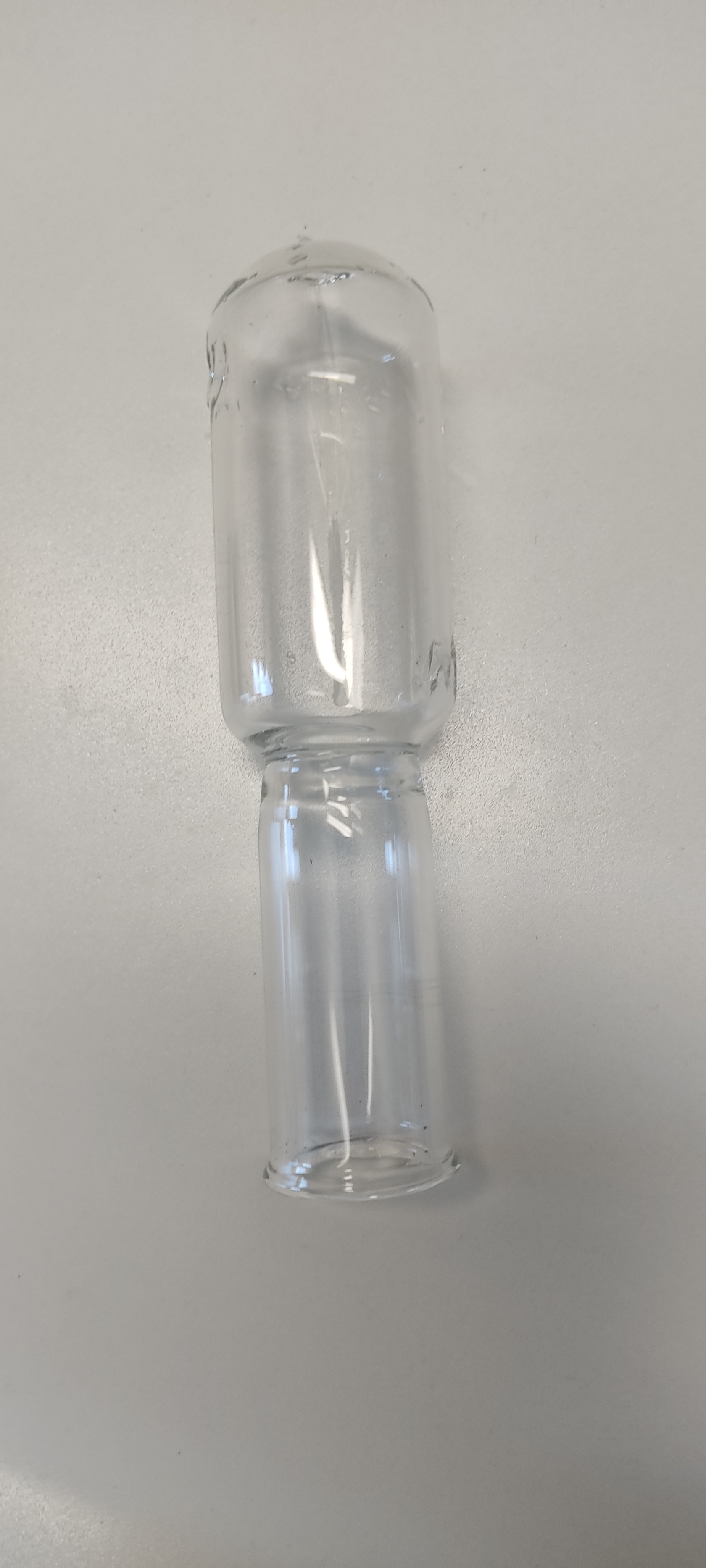

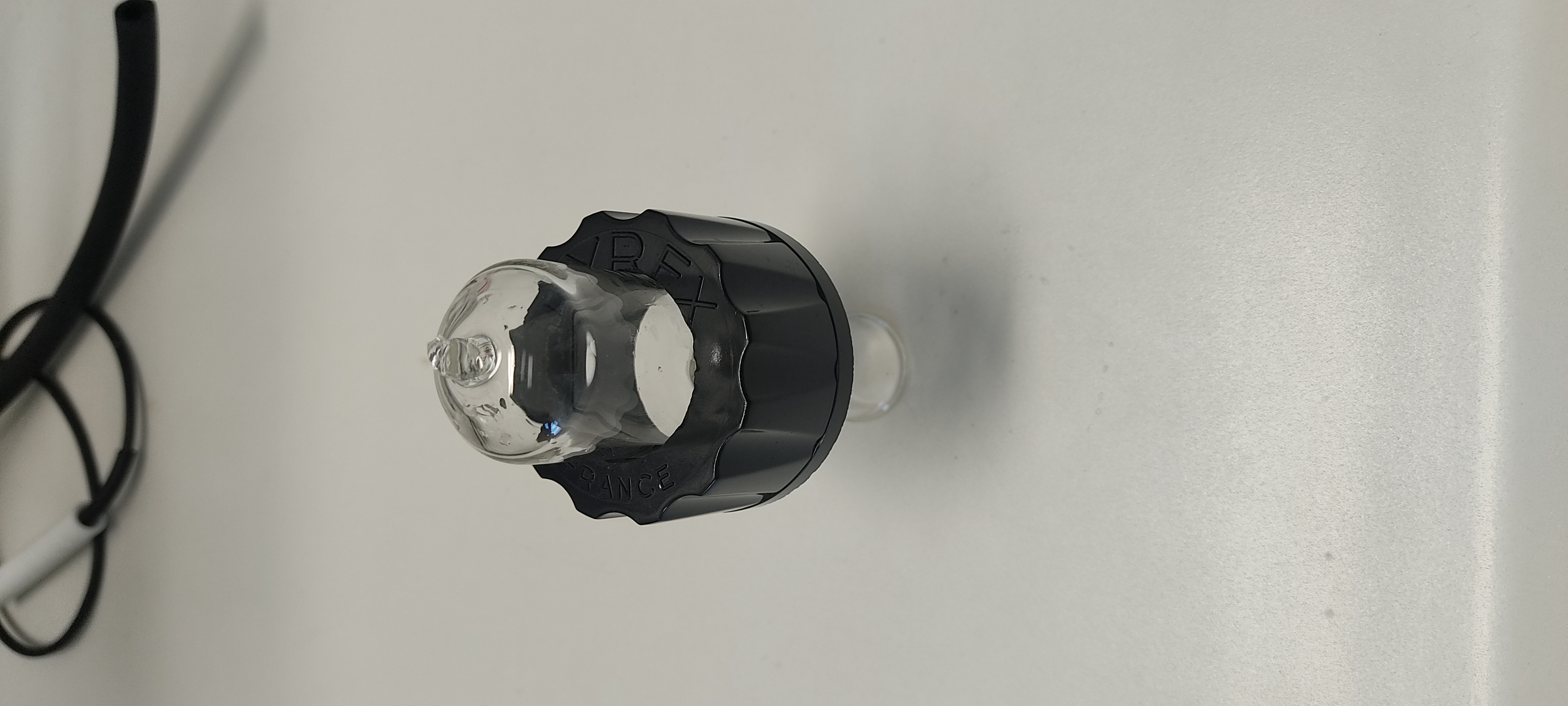

Il s'agit de percer le bouchon et son septum, tous deux de matériaux inconnus (ou en tout cas, pas avec certitude) pour faire passer une pièce en verre. Comme les matériaux sont inconnus, la découpeuse à jet d'eau est utilisée.

Afin de maintenir le bouchon en place, on prépare un support à la découpeuse laser. Pour cela, on dessine 4 types de pièces sur inkscape que l'on découpe dans du PMMA extrudé de 6 mm d'épaisseur:

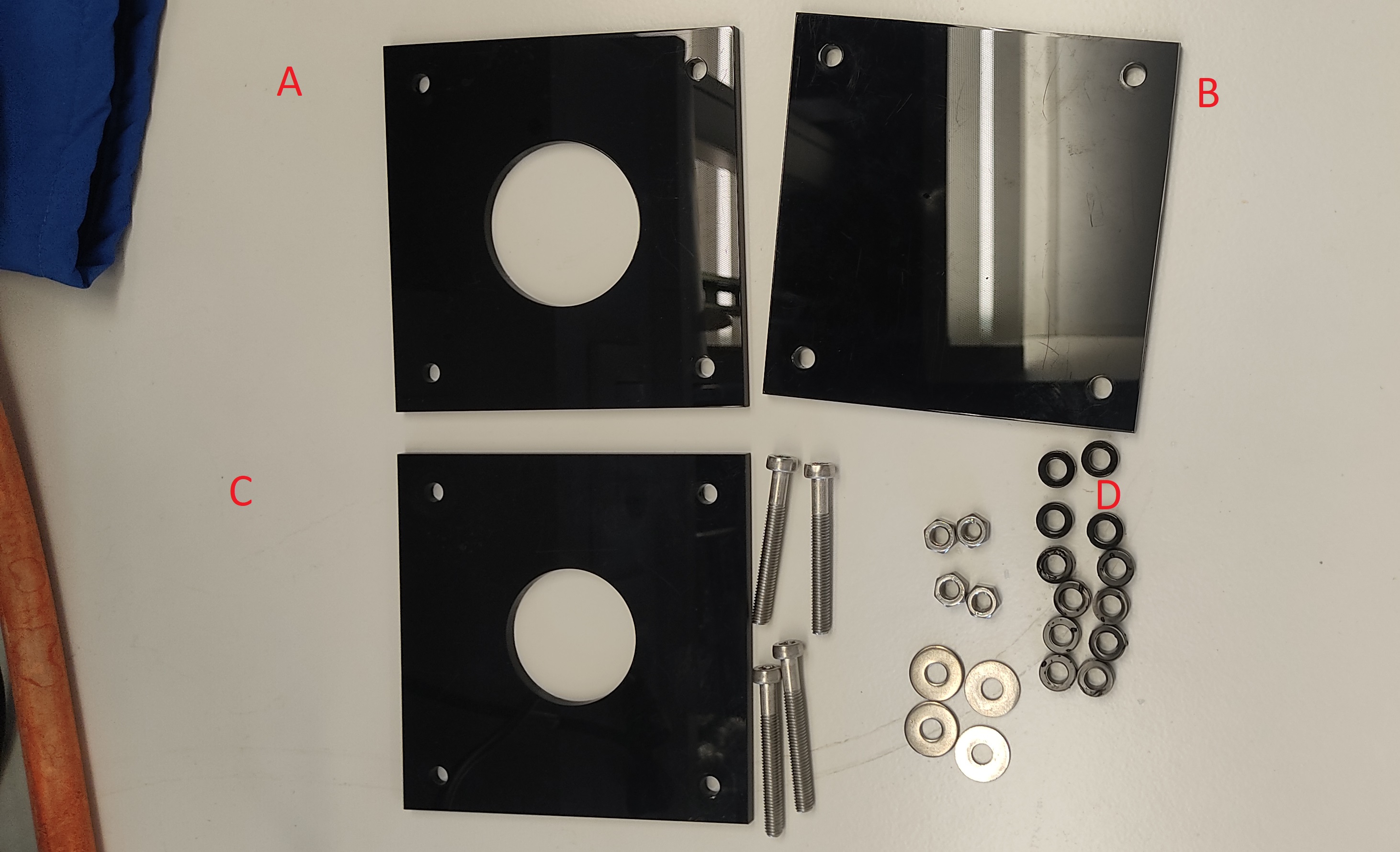

On découpe une pièces B (carré 120mm*120mm avec 4 trous de 6mm de diamètre aux 4 coins écartés de 1cm du bord) comme support, 2 pièces de type A pour sertir le bouchon (même caractéristiques que B avec un trou circulaire de 52.5 mm de diamètre au centre) et une pièce de type C a mettre par dessus le bouchon pour le bloquer en place (même caractéristiques que B avec un trou circulaire de diamètre 44 cm au centre). Enfin on découpe des espaceurs (diamètre intérieur 6mm et extérieur 10mm) dans le même matériau.

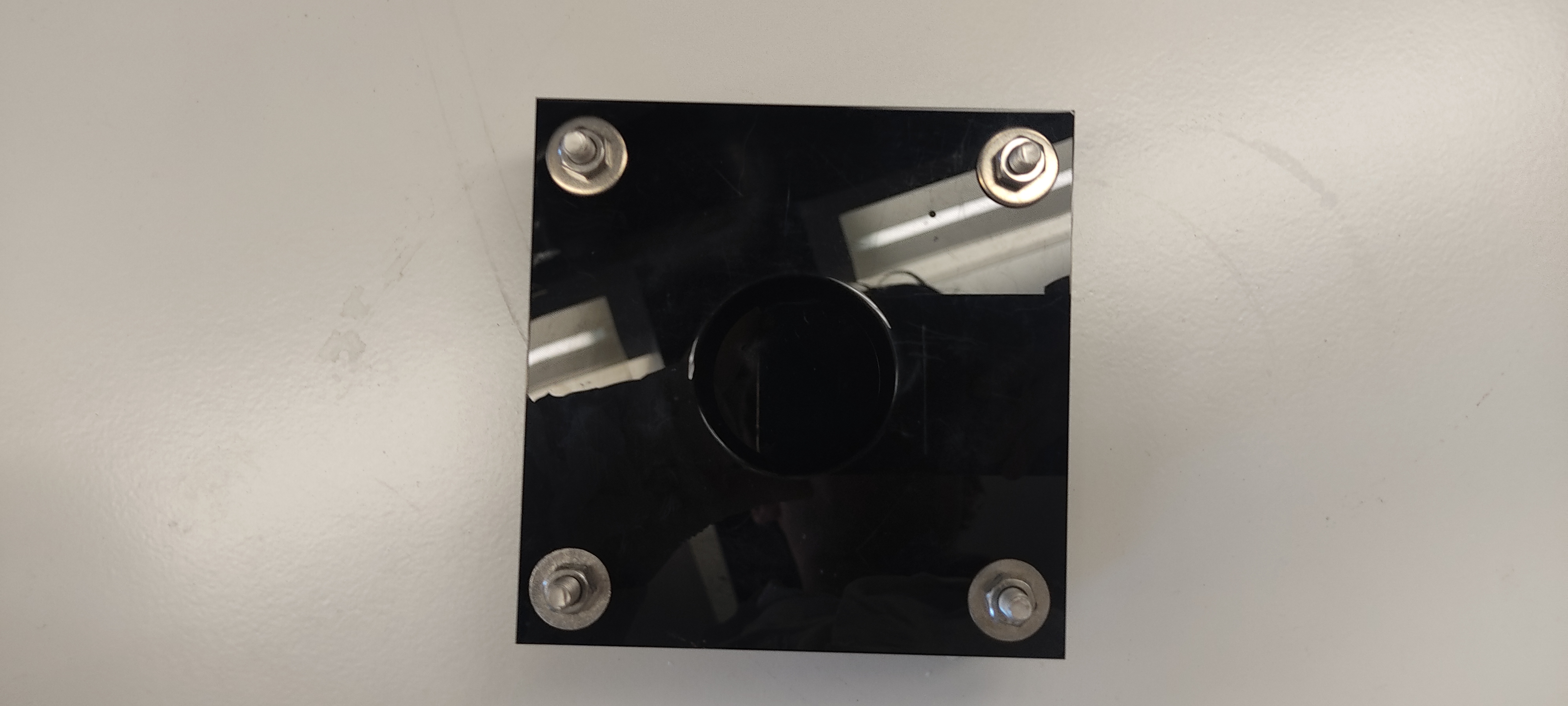

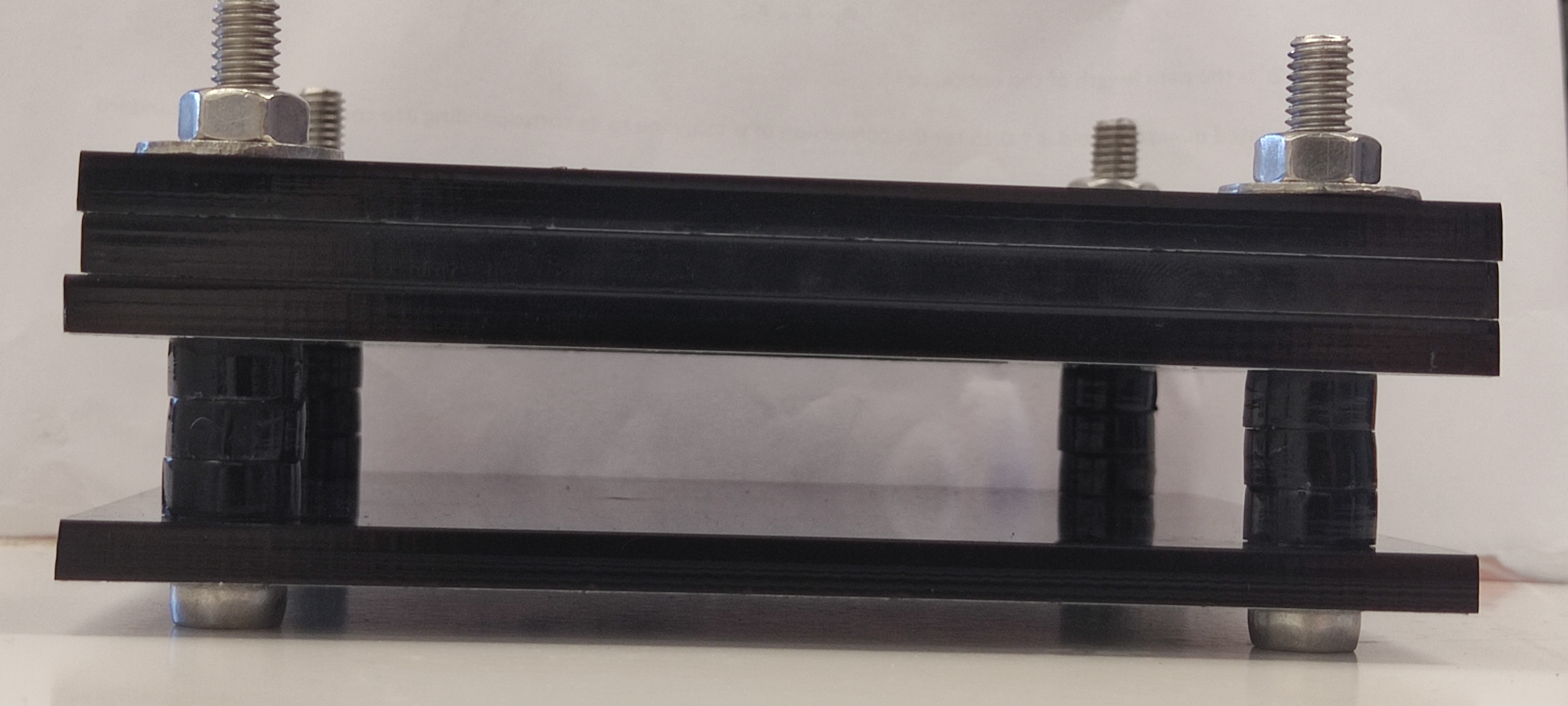

4 vis avec écrous et rondelles de 6mm de diamètre (avec filetage) sont utilisés pour maintenir le tout ensemble avec le bouchon au centre. L'empilement de bas en haut est BDDDAAC, il est présenté sur les photos ci-dessous avec le bouchon.

L'assemblage du support avec le bouchon à l'intérieur est placée dans la découpeuse jet d'eau. Pour cela, il faut d'abord placer la tête en X=60mm, Y=60mm c'est à dire au centre du support pour être sur de placer le support correctement.

On utilise ensuite le logiciel de dessin proteomax layout et on trace un cercle de 30mm de diamètre centré sur 60mm, 60mm. On place le in/out a un emplacement à l'intérieur du cercle afin d'éviter que l'entrée et la sortie du jet ne découpent le reste du bouchon. On ajoute une ligne qui part du centre (60mm,60mm) et va vers le "In" (l'entrée du jet) afin de respecter l'emplacement de la pièce dans la découpeuse. Lorsqu'on visualise la coupe il faut s'assurer que la coupe est bien à l'intérieur du cercle que l'on a tracé (et non à l'extérieur). On charge le dessin dans le logiciel de découpe et après le test du jet on peut lancer la découpe.

Pour finir, on enlève le bouchon de son support. S'il n'a pas été creusé jusqu'au fond, on peut donner un petit coup de ciseaux à bois sur un angle du cercle intérieur découpé. On peut ensuite limer légèrement le bouchon pour obtenir un cercle plus net.

(Un autre patron avait été dessiné mais le  bouchon ne pouvais pas tenir parfaitement à l'intérieur. Il est obtenu à partir de la photo et d'un traitement dans Inkscape : cale_bouchon-42.svg)
