Enzo, Katy - Blockbuster

Coordonnées :

• Maitre Katy / Fichera Enzo

• katy.maitre@etu.sorbonne-université.fr / enzo.fichera@etu.sorbonne-université.fr
• LU1SXARE
• Début :
• Fin :

Introduction :

• Ce projet s'inscrivant dans le cadre de l'ARE SCIMAG, nous avons pour but de concevoir et imprimer en 3d un Blockbuster.

• Présentation : Un Blockbuster est une boite avec une fente au centre et traversée par une ficelle dont les extrémités sont attachées. Le bloc est posé sur la table, intouchée. En insérant un anneau dans la fente puis en le sortant on constate que le ruban est enlacé autour de l'anneau de façon surprenante comme l'illustre la figure ci-dessous :

• Intérieur de la boite :

• Principe : On voit bien que la "boucle" n'est pas réellement une boucle et qu'en réalité on donne l'illusion qu'il y a une boucle. Un bout de la ficelle est attachée à l'entrée du trou et l'autre bout est attachée à une navette utilisée en couture.. En passant l'anneau dans la fente on constate que cela va déplacer la navette vers la gauche et donc s'enrouler autoursautour de l'anneau.

Matériaux et outils :

• Logiciel de modélisation : Fusion 360
• Slicer : PrusaSlicer
• Imprimante 3D : Original Prusa MK4S

• Plastique : PLA

•  Achats :  ficelle et anneau acheté chez Leroy Merlin

Les dimensions de l'anneau utilisé sont (l * l * H) :

Conception :

• Modélisation 3D :

Nous utilisons ici comme logiciel de modélisation Fusion 360.

Tout d'abord nous avons commencé par modelisémodéliser lale boiteblockbuster suivant les dimensions suivantes :

CeA quil'aide nousde fusion 360, le modèle 3D du blockbuster donne modelisé :

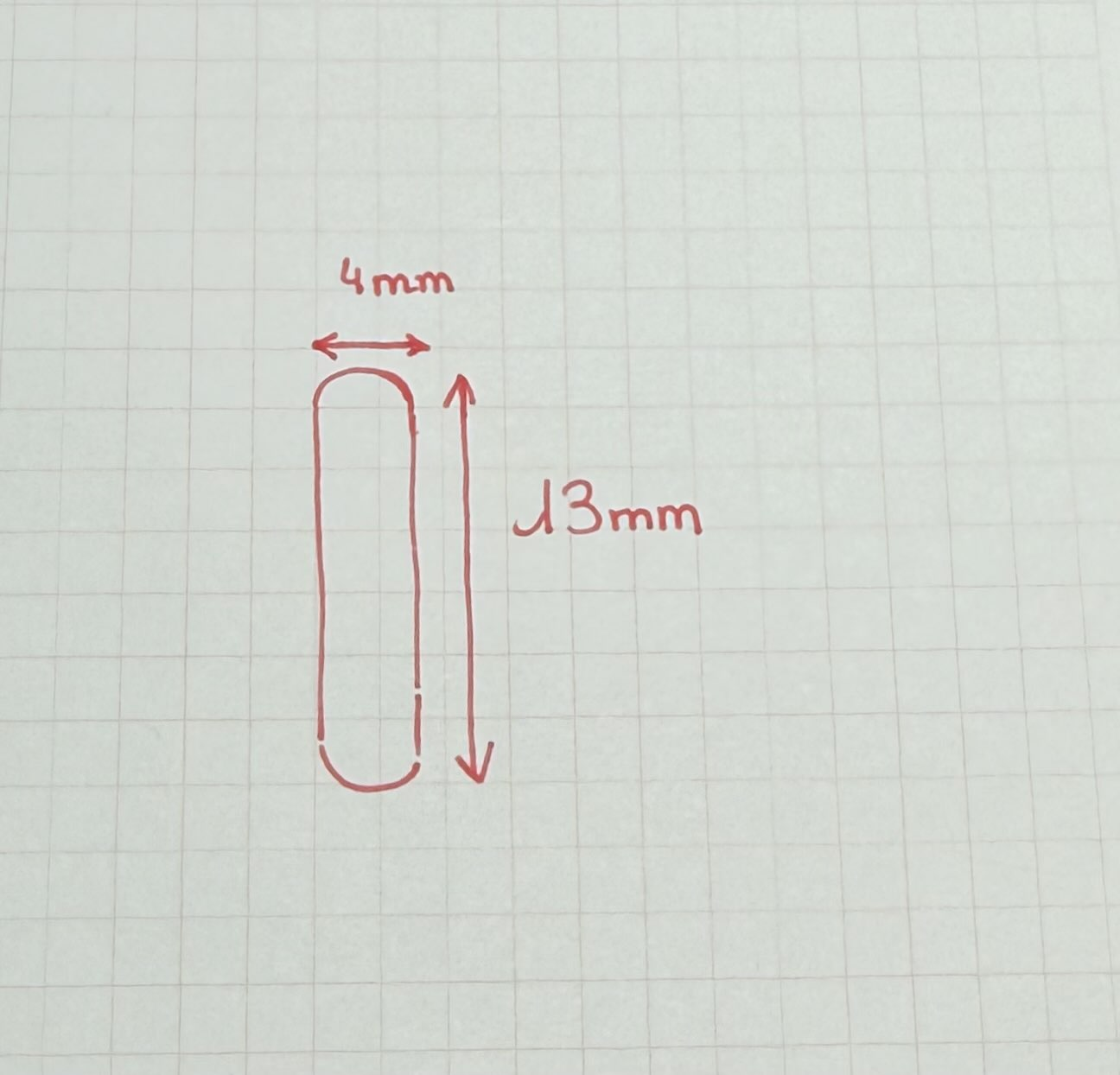

EnsuitePour l'idéalfaire aurait été d'avoir une navetteoffice de couture, ornavette, nous n'avons trouvé aucune navette aux bonnes dimensions, ce qui fait que nous avonssommes modeliséservis uned'un navettecylindre de 4mm de diamètre et de 13mm de hauteur. A l'aide de fusion 360, le modèle 3D est le suivant les dimension suivante :

Modelisé cela nous donne :

• Impression :

Nous avons choisi comme plastique : PLA en raison sa facilité à imprimer avec, détient une excellente précision et idéal pour des pièces avec des fentes (comme notre blockbuster). De plus ce plastique est plus écologique que d'autre et produit peu d'odeur lors de l'impression.

Pour l'imprimante la Original Prusa MK4S est parfaitement adaptée en raison de la précision de mouvement sachant que nous travaillons ici en mm ici.mm.

Pour le slicer, on utilise PrusaSlicer qui est le Slicer natif de l'imprimante.

Paramètre d'impression :

• Assemblage :

Résultat :
