Trophée concours innovation

Objectif : créer un trophée pour le concours innovation organisé par le fablab. L'idée est de faire quelque chose de simple et sobre avec du PMMA et un socle en bois de chêne.

Design du logo

Le logo a été réalisé à l'aide de ChatGPT et du GPT "Logo Creator". Le prompt était très simple : réalise un logo simple en noir et blanc pour un concours d'innovation en utilisant une ampoule comme inspiration.

Le GPT demande quel niveau de complexité sur une échelle de 1 à 10 à laquelle j'ai répondu 2, et la palette de couleurs, soit noir et blanc. L'image produite était satisfaisante dès le premier coup :

Je lui ai ensuite demandé de faire un rendu 3D pour voir à quoi cela ressemblerait :

Je lui ai ensuite demandé de modifier légèrement la première proposition pour qu'elle ressemble plus au rendu 3D (fond noir au niveau de la coupe) et de rajouter le contour du logo.

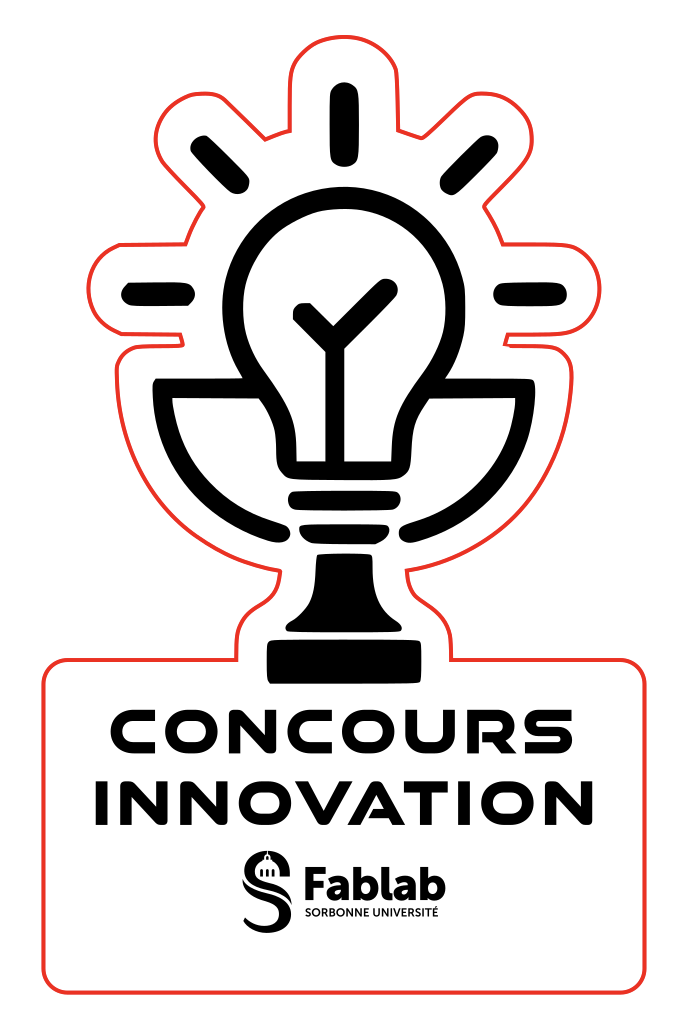

A partir de là il a suffit de reprendre le PNG dans Inkscape, de le vectoriser et de rajouter le logo du Fablab. Le texte a été écrit avec la police "Good Timing" trouvée sur Dafont.

Fichier SVG : trophee.svg

Fabrication

Le fichier SVG a ensuite été découpé et gravé dans du PMMA 6mm avec une largeur de 12cm.

Le socle a été découpé dans du bois de chêne 20mm à la shopbot. Cercle de diamètre 12cm avec une rainure de 6mm. Le dessin a été réalisé directement dans VCarve.

Il aurait été mieux de faire un chanfrein directement avec la fraiseuse, c'est un oubli.

Pour finir : ponçage au papier de verre jusqu'à 240, puis collage à la colle chaude.
