Logiciel Fusion

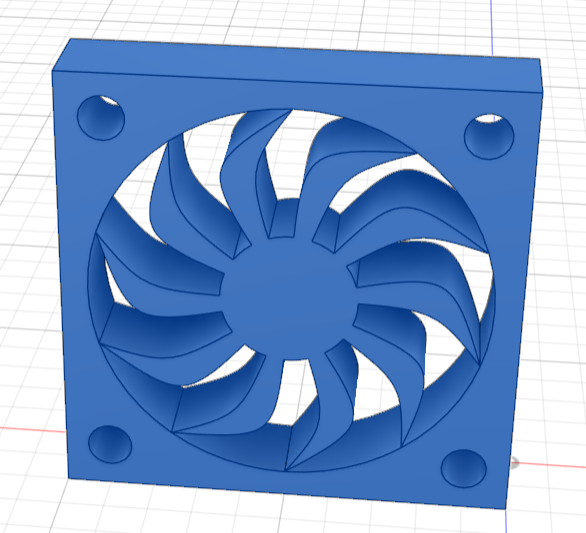

Pour réaliser cette pièces sur Autodesk Fusion

Esquisse

• 1 carré de 50mm de côté 2 cercles 22mm et 7.5 de rayon
• 4 petits cercles 2.5 mm rayon
• 2 Courbes coniques proches 0.75 chacune
• Réseau Circulaire sélectionner comme objet la surface des deux courbes coniques, sélectionner comme point de centre le centre du cercle, mettre 10 dans quantité.
• Terminer l'esquisse

Extrusion 10mm
