Chromatographie

But : La séparation des composants chimiques dans un mélange par la migration sur la phase mobile (liquide ou gaz) et la phase stationnaire (papier ou gélatine). Il existe deux types de chromatographies : analytique - identification des composants dans un mélange, et préparatoire - purification des constituants.1


Principe :  La migration des composants se fait selon leur affinité à la phase. La vitesse de migration caractéristique à chaque composant permet d’effectuer la séparation. L’échantillon avec des composants est dissous par une phase mobile et est entraîné à travers la phase stationnaire. Il existe plusieurs interactions entre les composants du mélange et la phase.

Chromatographie selon le type d'interaction :

Chromatographie d’adsorption - chromatographie avec une phase stationnaire solide avec des propriétés absorbantes et une phase mobile liquide. La séparation s’effectue selon la force d’absorption de la phase solide et la force d’élution de la phase mobile liquide.

Figure 1 : Principe de la chromatographie à deux dimensions sur papier


https://www.universalis-edu.com/medias/media/chromatographie-sur-papier-v050761

Chromatographie de partage - séparation dans deux phases liquides non miscibles.

Chromatographie à échange d’ions - séparation selon les groupes chargés. La phase stationnaire est une matrice immobile avec des charges opposées à celles de l'échantillon. Les groupes ionisés de l’échantillon sont retenus sur la phase stationnaire suite à leur interaction avec les charges opposées. On utilise les contre-ions pour la phase stationnaire et mobile afin d'équilibrer des charges. Cette interaction résulte d'une mise en jeu de loi de Coulomb.

Figure 2 : Illustration de la chromatographie échangeuse d'ions : schéma de l'échange anionique


https://upload.wikimedia.org/wikipedia/commons/thumb/7/7b/Sch%C3%A9ma_de_l%27%C3%A9change_anionique.jpg/500px-Sch%C3%A9ma_de_l%27%C3%A9change_anionique.jpg

Chromatographie d'exclusion stérique - chromatographie en phase liquide permet de séparer les composants en fonction de leur taille. La phase stationnaire est normalement un gel composé des billes poreuses. Selon la taille des composants ceux-ci seront inclus ou exclus des billes. Souvent utilisée pour l'étude des polymères. Il existe 2 types : chromatographie sur gel perméable et filtration sur gel.

Attention : ce type de séparation ne se base pas sur l'affinité mais sur la taille des molécules

Figure 3 : Illustration de la chromatographie d'exclusion stérique avec un exemple de chromatogramme chromatogramme


https://labster-image-manager.s3.amazonaws.com/f12e5471-1697-45ff-b14e-3c030481129e/PAK_SECdiagram.fr_FR.png

Chromatographie selon le type de phase :

  • Chromatographie en couche mince (CCM/TLC)2
  1. Le mélange à analyser est déposé sur la plaque chromatographique (exemple : plaque d’aluminium recouverte de gel de silice ou d'un papier filtre)
  2. La plaque est mise en contact de l'éluant (c'est un solvant, exemple : dichlorométhane)
  3. L'éluant migre de bas en haut par capillarité
  4. Les composants du mélange déposés migrent vers le haut suite à la migration de l'éluant
  5. Chaque composant migre différemment selon sa taille, il s'agit de la migration différentielle
  6. Ensuite, on effectue l'analyse comparative

N'oubliez pas de mettre les témoins sur la ligne de dépôt

Il existe de nombreux révélateurs (exemple : la vanilline)

Liste des révélateurs selon les composés à détecter

La vanilline est un révélateur courant car il se lie à de nombreuses fonctions chimique.

On peut révéler la migration avec des UV avant de faire une révélation chimique.

N'oubliez pas de fixer des rideaux et de porter des lunettes de protection lors de l'utilisation des UV

La visualisation au UV est rapide et non destructive mais tous les produits ne révèlent pas avec la même intensité aux UV.



Figure 4 : Boite en bois équipée d’une lampe UV

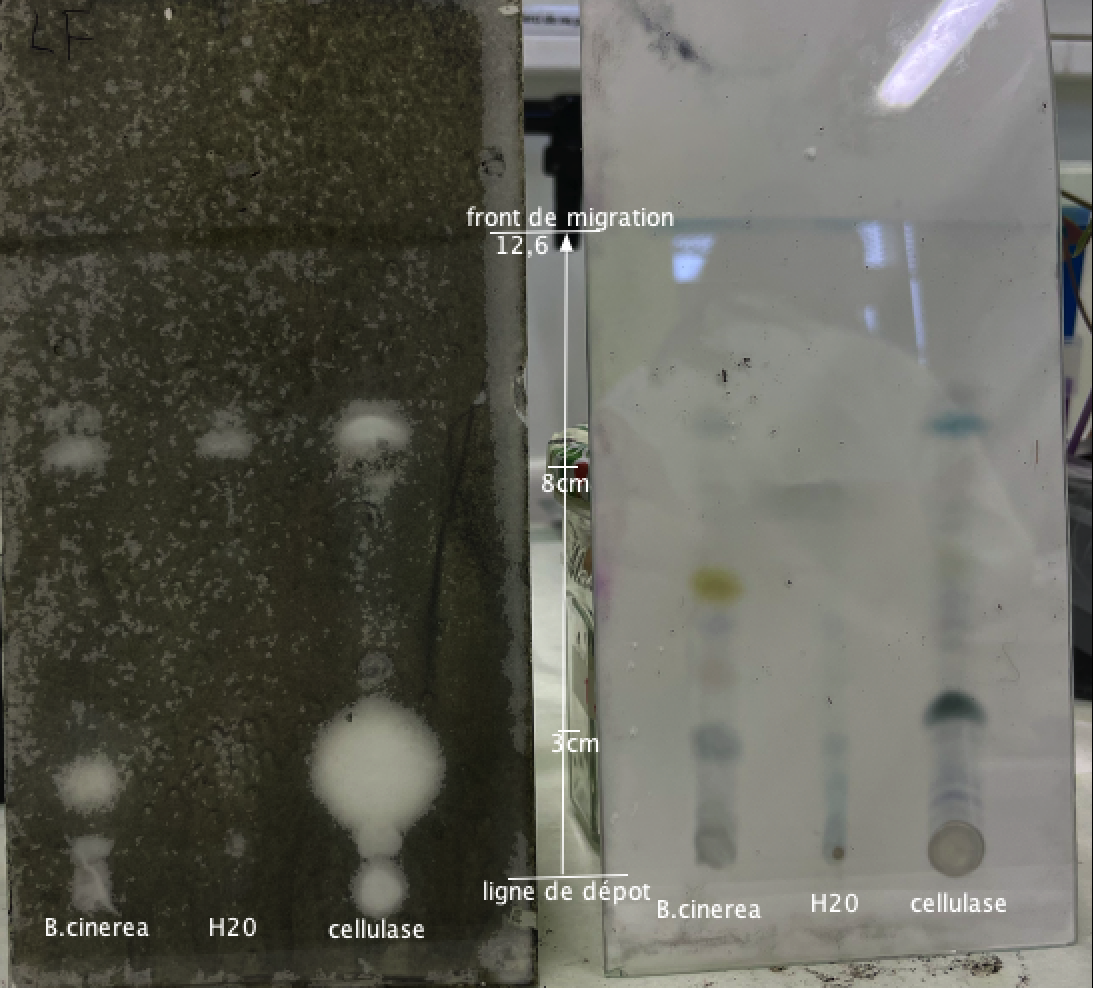

Voici un exemple de 2 révélations : on teste ici des jus de poivrons (infecté par un champignon B.cinerea, traité à l'eau, traité à la cellulase) dont on sait qu'il contient une ou plusieurs molécules antifongique, comme le capsidiol. Une révélation chimique avec de la vanilline (à droite) sert à identifier les molécules présentes dans les jus. Une révélation biologique avec une pulvérisation de spores (à gauche) sert à identifier quels composés à une activité antifongique.

  • Chromatographie en phase gazeuse (CPG/GC)3
  1. L'échantillon est dilué dans un étalon inerte de concentration connue → gaz vecteur
  2. Le mélange liquide est placé dans une chambre à haute température pour la vaporisation
  3. A la sortie de la chambre, les composants gazeux sont entrainés par la phase mobile → un courant de gaz inerte
  4. La phase stationnaire utilisée est la colonne polaire (remplie ou capillaire)4
    La vitesse de migration est associée à l'affinité du composé à la phase stationnaire ou à la phase mobile
  5. Analyse comparative par chromatogramme. L'apparition des pics est corrélée avec la vitesse de migration
  6. Détermination de la concentration de l'espèce identifiée en se basant sur la valeur de l'aire de pic

Figure 5 : Chromatogramme d'un mélange d’alcanes


https://culturesciences.chimie.ens.fr/sites/default/files/2021-05/chromatogramme_c.png

    • Chromatographie en phase liquide (CPL/LC)

    1. Dissolution du mélange dans un solvant approprié

    2. Injection de l'échantillon dans le système chromatographique

    3. La phase mobile (solvant ou mélange de solvants) est pompée à travers la colonne

    4. Les composants sont séparés dans une colonne remplie de phase stationnaire solide ou liquide immobilisée

    5. Les composants interagissent différemment avec la phase stationnaire, entraînant leur séparation selon leur affinité

    6. Les composants séparés passent par un détecteur (UV-Vis, fluorescence, etc.)

    7. Un chromatogramme est généré, où chaque pic représente un composant distinct

    Avantages et Inconvénients :

    Tableau 1 : Avantages et Inconvénients de chaque type de chromatographie selon le type d'interaction5

    Type d'interaction Exclusion stérique
    		 Échangeuse d'ions Adsorption Partage
    Résolution Résolution modérée Résolution modérée à élevée Faible
    		 Bonne résolution
    Capacité Capacité modérée Haute capacité Capacité élevée e
    		 Capacité modérée à élevée

    Observations diverses



    Inconvénients

    -Moins adaptée pour les petites molécules

    -Moins de sélectivité pour des composés similaires en taille





    Avantages Avantages

    +Utilisable pour changer de tampon

    +Compatibilité avec les détergents

    Inconvénients

    -Nécessite des contre-ions appropriés

    -Temps d'analyse plus longs







    Avantages Avantages

    +Très bonne sélectivité

    +Larges domaines d'application

    Inconvénients

    -Sensible aux variations de la composition de la phase mobile

    -Coût en solvants élevé







    Avantages Avantages

    +Moins sensible aux variations de la température





    Inconvénients nients

    -Technique limitée avec des masses moléculaires élevées

    -Sensible aux impuretés dans les colonnes





    Avantages Avantages

    +Technique simple



    Tableau 2 : Avantages et Inconvénients de chaque type de chromatographie selon la phase

    Type d'interaction Chromatographie sur Couche Mince (CCM/TLC) Chromatographie en Phase Gazeuse (CPG/GC) Chromatographie en Phase Liquide (CPL/LC)
    Résolution Faible à modérée Résolution élevée Bonne résolution
    Capacité Capacité limitée Capacité élevée Capacité modérée à élevée

    Observations diverses



    Inconvénients

    -Limité aux analyses quantitatives quantitatives

    -Sensibilité limitée



    Avantages Avantages

    +Technique simple et économique

    +Rapidité

    Inconvénients

    -Nécessite des composés volatils

    -Coûteuse



    Avantages Avantages

    +Rapidité

    +Grande capacité de séparation

    Inconvénients

    -Temps d'analyse plus long

    -Coûteuse





    Avantages Avantages

    +Haute résolution

    +Compatibilité avec un large gamme de détecteurs tecteurs





    .

    Références :
    1. https://fr.wikipedia.org/wiki/Chromatographie
    2. https://www.maxicours.com/se/cours/realiser-une-chromatographie-sur-couche-mince--seconde--physique-chimie/
    3. https://www.maxicours.com/se/cours/les-applications-de-la-chromatographie/
    4. https://culturesciences.chimie.ens.fr/thematiques/chimie-analytique/chromatographie/la-chromatographie-en-phase-gazeuse-principe
    5. https://planet-vie.ens.fr/thematiques/manipulations-en-laboratoire/la-chromatographie
