Skip to main content

Synthèse des nanoparticules de Magnétite Fe3O4

La magnétite colloïdale est formée par coprécipitation d’ions ferriques et ferreux en milieu alcalin à température ambiante. La synthèse se fait en proportion stœchiométrique d’ions ferreux et ferriques.

Cette synthèse sera réalisée sous sorbonne.

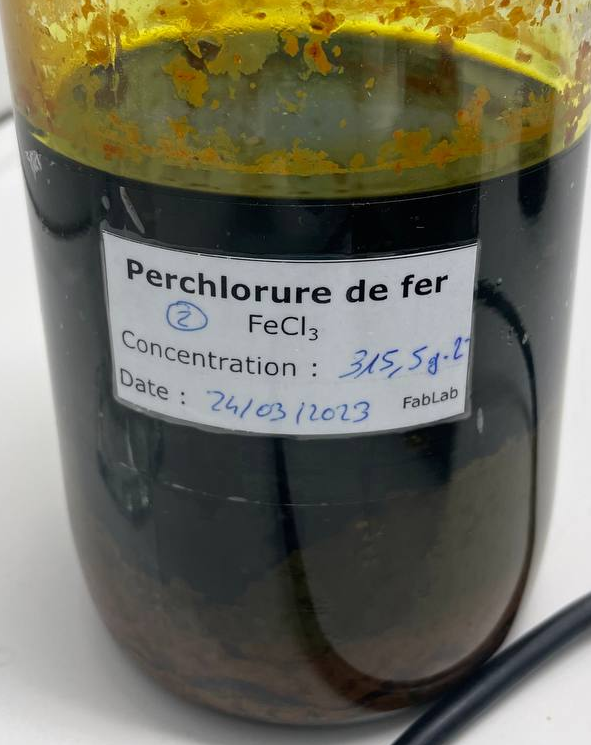

1) Dans un bécher de 400 mL muni d'un agitateur magnétique, verser 30 mL d’une solution aqueuse de chlorure ferrique
([FeCl3] = 2 mol/L, M =162.2 g/mol) et  y ajouter 11.9 g de sel ferreux tetrahydraté (FeCl2 .4H2O, M = 198,91 g/mol).

Kokimage.png       image.png

2) A l'aide d'une pipette graduée ajouter 2 mL d’acide chlorhydrique concentré en agitant.


3) Ajuster le volume total à 100 mL en complétant avec de l’eau distillée et agiter.

4) Attendre la dissolution totale du chlorure ferreux. A ce stade le mélange réactionnel est vert transparent.

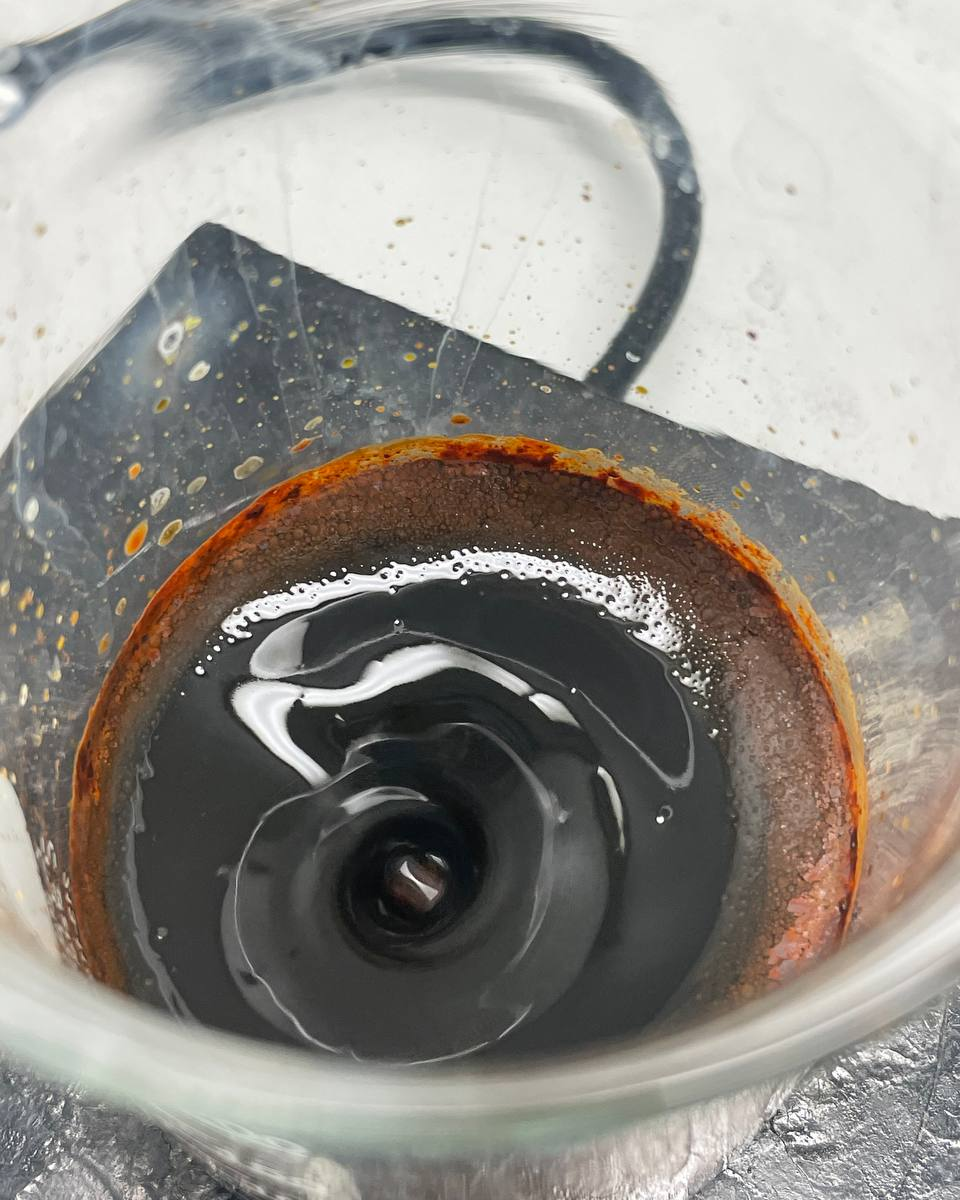

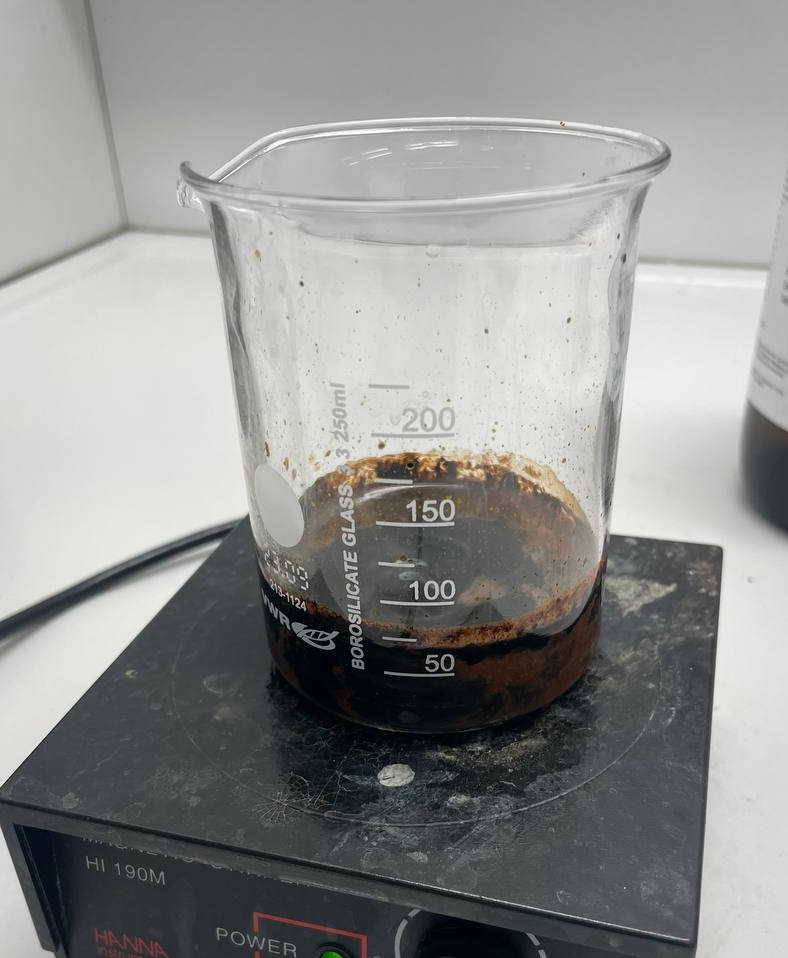

5) Ajouter rapidement et sous forte agitation 25 mL d’ammoniaque concentrée (NH3 30%). La solution devient quasi instantanément opaque marron foncé.

image.png    image.png

6) Maintenir l’agitation pendant 20 minutes.

7) Placer délicatement le bécher sur les plaques magnétiques. Attendre que les particules magnétiques décantent. Enlever le surnageant et garder le barreau dans le bécher.

8) Ajouter 100 mL d’eau distillée pour laver les nanoparticules. Agiter pendant 5 minutes et redécanter. Enlever le surnageant. Rincer une deuxième fois à l’eau et à nouveau enlever le surnageant.
