Guide d'utilisation
L'espace biologie dispose de trois modèles d'imprimante ELEGO en résine : Saturn 2, Saturn 4 ULTRA et Mars 5 ULTRA.Vous trouverez dans ce guide le principe de fonctionnement global de la gamme ELEGO ainsi qu'un tableau comparatif pour orienter votre choix d'imprimante en fonction de vos besoins.
Fonctionnement global
L'impression résine est une forme d'impression 3D qui se base sur les propriétés photo-polymérisantes de certaines résines pour modeler des objets 3D. En effet, sous l'irradiation de rayons UV de telles résines, une réaction de polymérisation va s'enclancher : la résine liquide devient solide et se durcit. C'est par irradiation contrôlée de ces résines que nos imprimantes 3D parviennent à construire des objets.

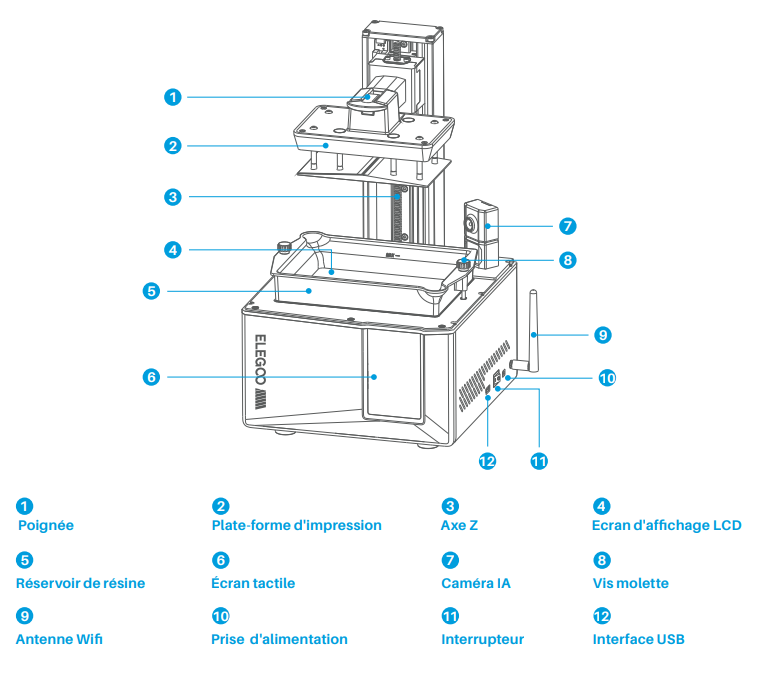

On comprend donc déjà que les imprimantes à résines se composent de 2 éléments essentiels : un bac à résine et une lampeUV.
Quelle imprimante pour quel besoin ?
La taille, l'esthétisme, la densité ou encore la vitesse de l'impression sont autant de critères à prendre en compte pour l'impression résine. Il est important de bien définir son projet car le choix de la bonne imprimante vous fera économiser du temps ( et de l'argent ). Pour vous guider dans ce choix, voici donc un tableau comparatif des 3 modèles disponibles au FabLab.
Saturn 2
|
Saturn 4 Ultra
|
Mars 5 Ultra
|
|
| Technologie | Photopolymérisation MSLA | Photopolymérisation MSLA | Stéréolithographie MSLA |
| Type de résine | Compatible avec la majorité des résines sur le marché (standard, ABS, à base végétale, à base d'eau, lavable, etc.) | Soutient la plupart des résines sur le marché (lavage à l'eau, standard, absorbant les abdominaux, à base de plantes, etc.) | Soutient la plupart des résines sur le marché (lavage à l'eau, standard, absorbant les abdominaux, à base de plantes, etc.) |
| Volume d'impression | 218,88 x 122,88 x 250 mm³ | 218,88 x 122,88 x 220 mm³ | 153,36 x 77,76 x 165 mm³ |
| Épaisseur des couches | 0,01-0,2 mm | 0,01-0,2 mm |
0,01-0,2 mm |
| Vitesse d'impression | max 70 mm/h | max 150 mm/h | max 150 mm/h |
| Précision de l'axe z* | 0,00125 mm | 0,02 mm |
0,02 mm |
| Résolution XY** | 0,0285 mm (7680 x 4320) | 19x24 μm (11520x5120) |
18x18 μm (8520x4320) |
| Suivi Camera | Non | Oui | Oui |
| Logiciel de slicing | Chitubox | Chitubox & Autodesk Fusion | Chitubox |
*Précision de l'axe z :
**Résolution XY :
Lancer sa première impression
Une fois l'imprimante choisie, il est temps de plonger au coeur du sujet : l'impression. Cette impression se fait en trois étapes clés : le slicing, le calibrage et l'impression. A ces trois étapes peut s'en ajouter une dernière qui est le post-processing mais qui n'est pas obligatoire.
Précaution d'utilisation :
Remplir le bac de résine d'au moins 1/3 de son volume mais ne pas dépasser la ligne MAX.
En cas de l'échec de l'impression, il est impératif de nettoyer le bac de résine et de changer de résine pour éviter tout endommagement de l'imprimante.
Porter un masque et des gants à chaque utilisation de l'imprimante/manipulation de la résine afin d'éviter tout contact entre cette dernière et la peau.
Une fois le modèle imprimé, le laver avec de l'alcool éthylique ou isopropylique à 95 % (ou plus), sauf si
il a été fait dans une résine lavable à l'eau.
En cas d'urgence, commencer par couper l'alimentation électrique de la batterie.
