Impression bi-matériaux chaton

IMPRESSION CHAT FAIT EN 2 DIFFÉRENTS MATÉRIAUX

• Nom du projet: Modélisation 3D

• Coordonnées Wakim Yara
• yara.wakim.1@etu.sorbonne-universite.fr
• étudiante MTX3 Polytech Sorbonne


Introduction

• On nous a donné le projet à faire le 2 mai 2025 mais la réalisation du projet a pris à peu près 3 heures
• date de fin du projet: 28 mai 2025
• objectifs, contexte: Nous avons voulu, comme le premier projet aue nous avions à faire, d'essayer les imprimantes 3D mais cette fois ci en utilisant du bi-matériaux. Ceci est un outil important et interessant à exploiter dans notre formation entant qu'ingénieurs en matériaux

Matériaux / Outils / Machines

Le matériau utilisé est le PLA et l'ABS, les fils utilisés

la machine est trouvé au Fablab de SU, désigné par les responsables du Fablab pour une construction bi-matériaux

les outils: les sites: wikifablab

thing iverse

prusa slicer

Construction

la construction est à peu près pareil que celle qu'on a fait pour nos impressions 3D pour un seul matériau, mais en utilisant une autre machine qui permet de réaliser une fabrication hybride.

Journal de bord:

23 mai 2025:

étape 1:

Ouvrir le wiki pour lire les instructions sur comment réaliser notre modèle à imprimer

étape 2:

chercher un modèle qui nous plait bien sur le site "thing iverse" et le télécharger en format STL

J'ai choisi celui-ci:

https://www.printables.com/model/35639-dual-extrusion-cali-cat-the-calibration-cat-two-co

étape 3:

télécharger le logiciel prusa slicer et importer le modèle souhaiter dessus

étape 4:

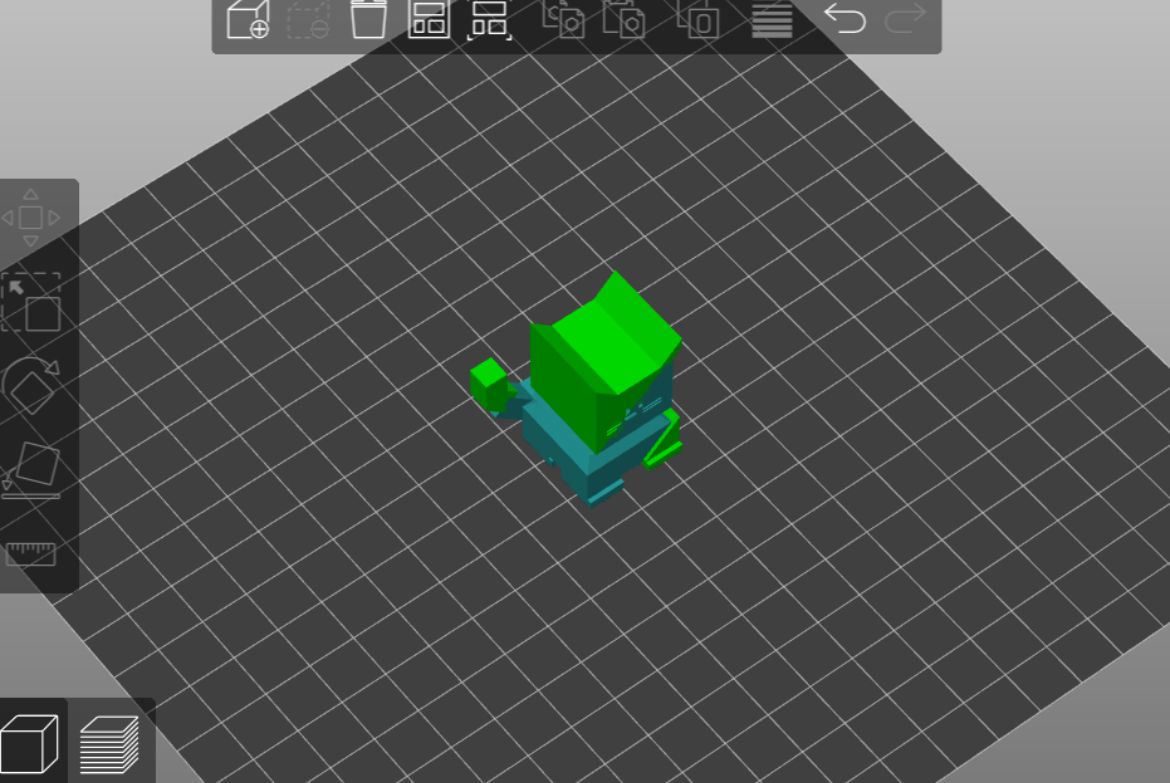

ajuster les paramètres et les dimensions: j'ai mis 40 cm (voir le screen ci-dessous)

26 mai 2025:

étape 5:

Après avoir déposer le modèle réaliser sur une clé USB la mettre sur l'imprimante choisi qui m'a été donné par un responsable au fablab qui pourra réaliser une impression bi-matériaux.

étape 6:

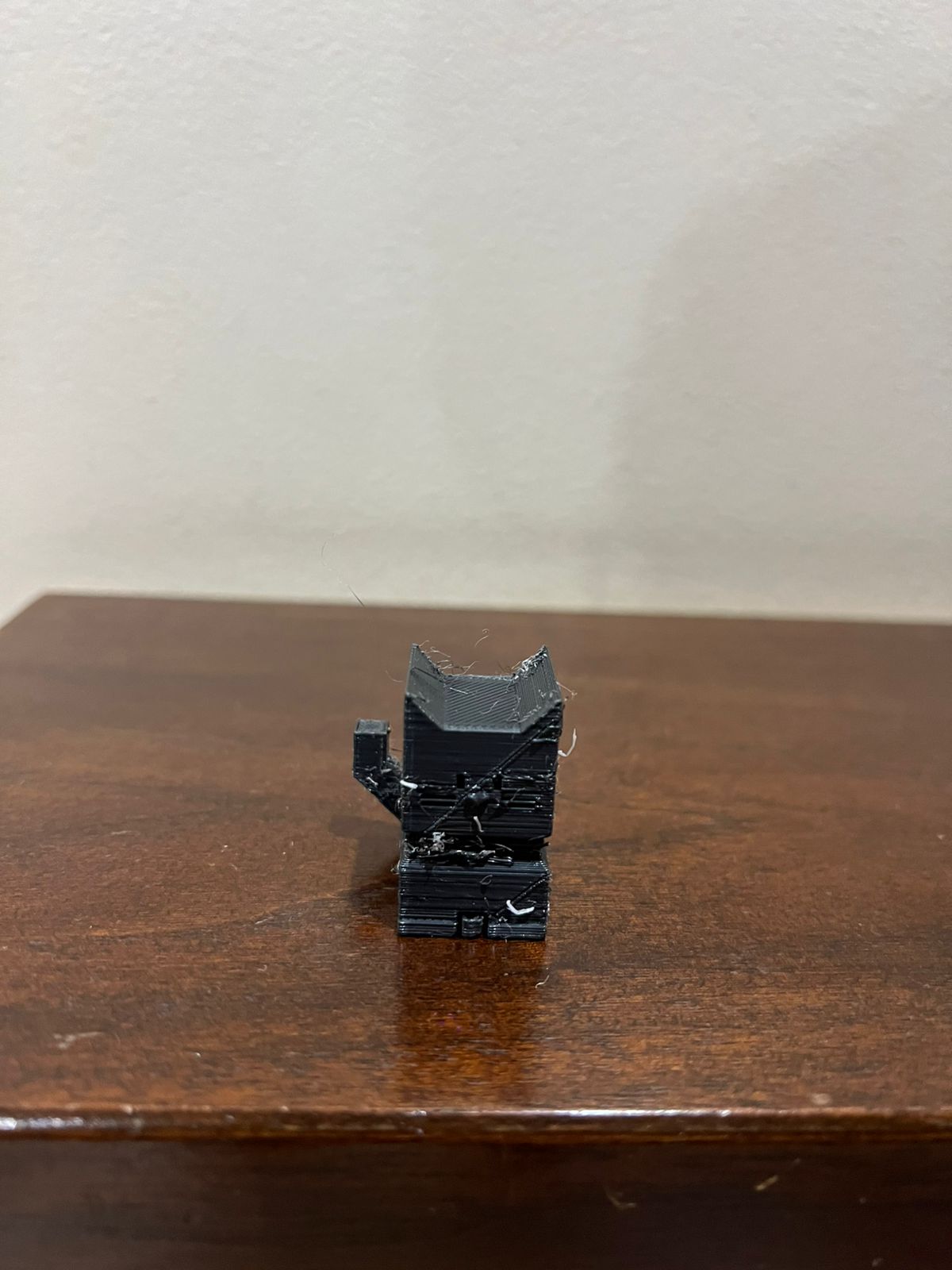

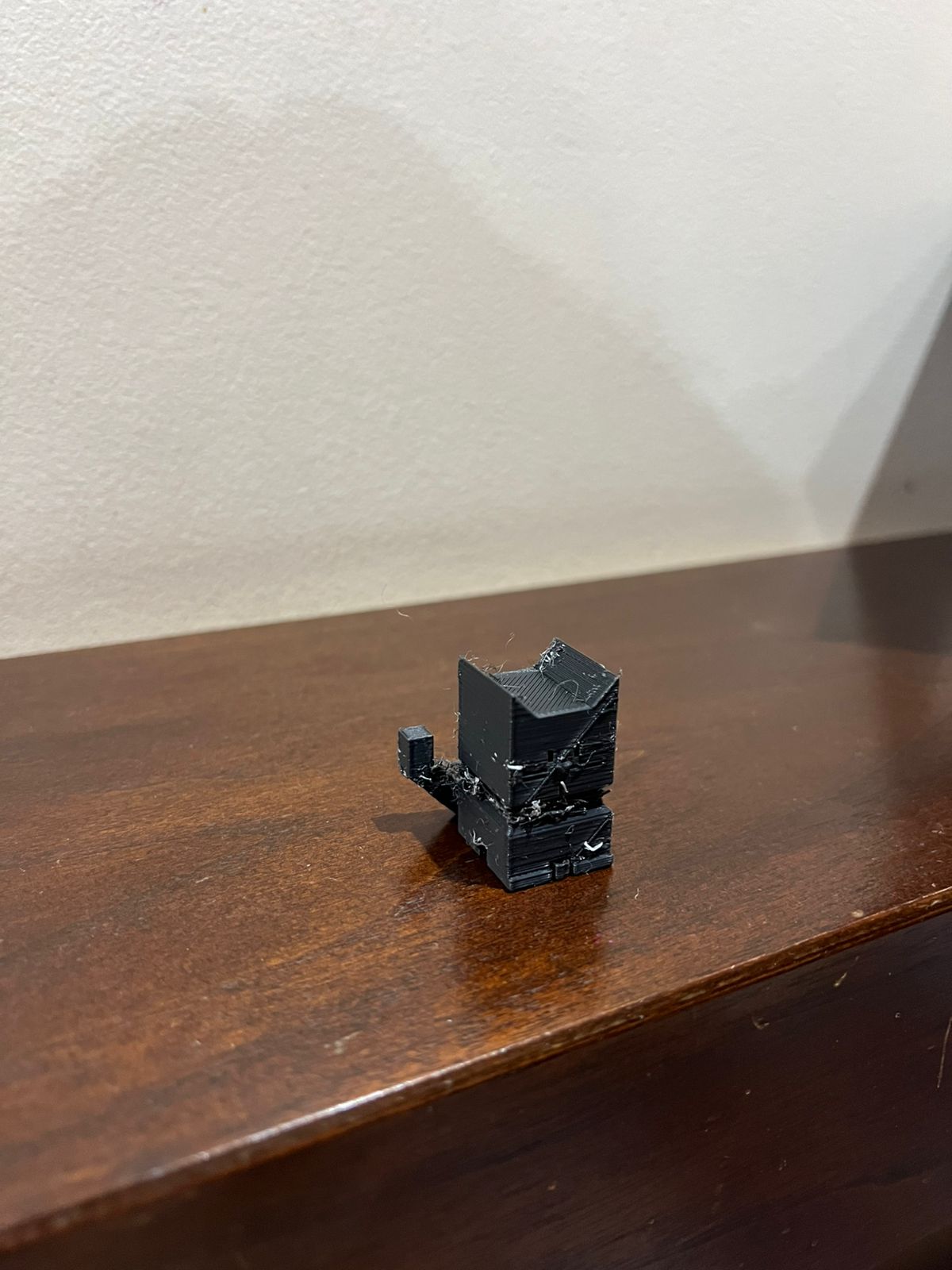

comme on peut le constater, le rendu final du modèle n’a pas totalement répondu aux attentes. Cela semble provenir d’erreurs techniques : c’est principalement le matériau blanc, l'ABS, qui n’a pas bien adhéré et a même partiellement endommagé l’objet.

Caractéristiques des matériaux PLA :
Imprimé à ~200-210°C, lit chauffant à 60°C.
Bon rendu de surface, pas de déformation.
ABS :
Imprimé à ~230-250°C, lit chauffant à 90-110°C.
Utilisation d’une enceinte fermée pour éviter le warping.
Pièces plus robustes mais plus sensibles à l’adhésion et au retrait

Ces caractéristiques permettent d’expliquer pourquoi l’aspect final de mon objet est imparfait : les fils d’ABS blanc ont débordé lors de l’impression, ce qui a altéré l’esthétique du aux différentes caractéristiques

Post-traitement:

Le post-traitement a consisté à découper les bordures qui dépassaient, entre autres retouches. J’ai toutefois choisi de laisser visibles certaines parties, afin de mettre en valeur l'utilisation du second matériau, même si cela donne un aspect un peu "brut" ou " imparfait". Je n’ai pas pu identifier précisément la source du problème, d’autant plus que la programmation des machines a été réalisée par les responsables du fablab qui n'ont peut être pas très bien capté nos attentes puisque plusieurs élèves ont eu le même problème.
