Procédure pour vernissage avec LPKF ProtoLaser S4

Tout d’abord il faut avoir importé dans le logiciel de la machine mécanique le fichier solder mask top et bottom.

Une fois le pcb gravé, mélangez les 2 produits Comp A et B du vernis et appliquez le sur le pcb, le mieux est d’avoir protégé les fiducials avec du scotch papier quand vous appliquez la peinture.

Enlevez les scochs faites le chauffer au four à 160°C pendant 30min.

Ensuite sur le logiciel de la machine laser, faites fichier nouveau puis vérifiez que la case « supported by protomat » est coché (ceci permet au laser de ne pas percer les trous et de chercher les fiducials a la caméra sur les 2 faces) puis choisissez « promask »

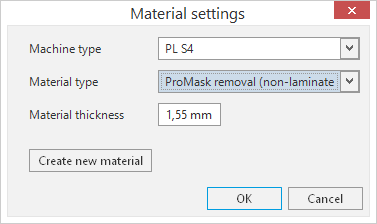

Ensuite choisissez « promask removal » et mettez l’epaisseur de votre plaque (mesurée au pied a coulisse) :

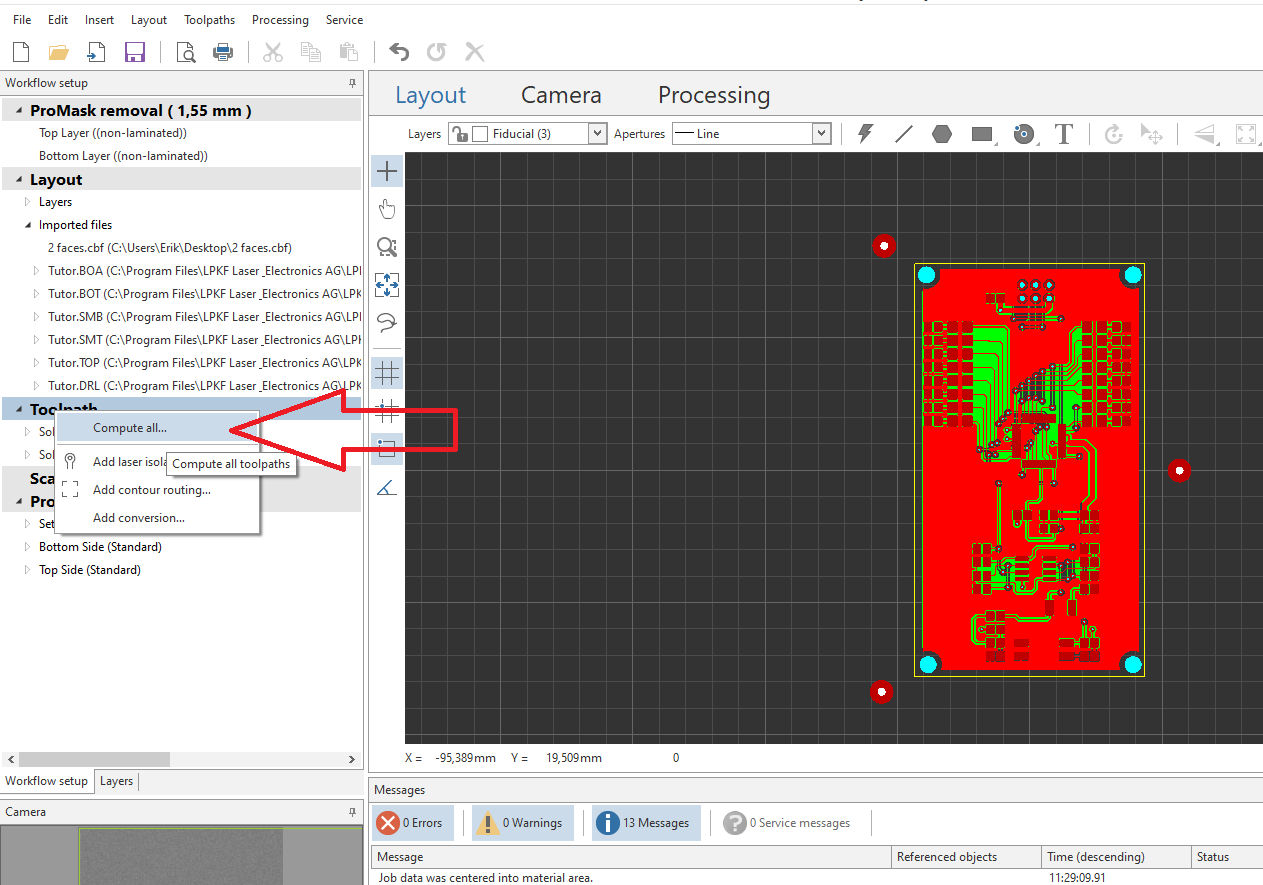

Ensuite faites file / import old version et allez cherché votre fichier .cbf (avec les fiducials et le solder mask dedans) , faites clic droit / compute all sur « toolpath » ici :

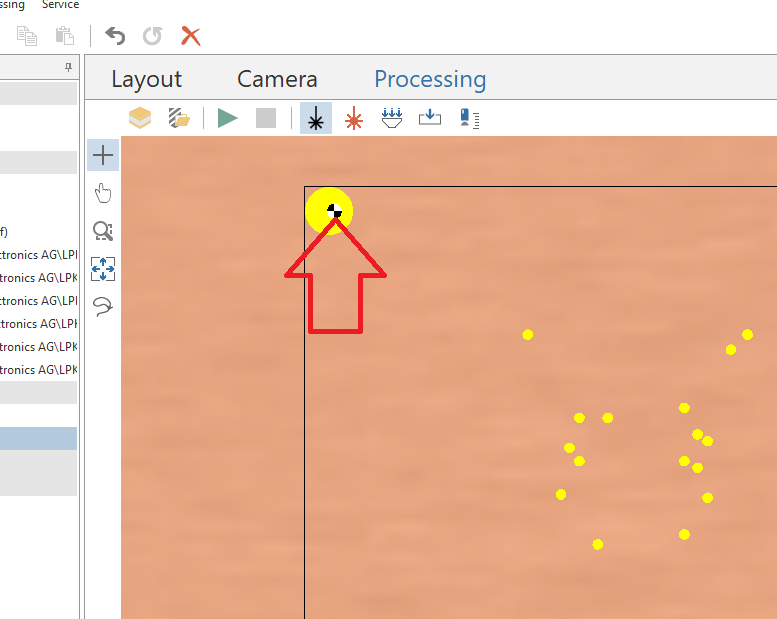

Ensuite vous devriez voir ces motifs qui signifie que la machine ira chercher les fiducials a la caméra :

Si vous avez protégé les fiducials avec du scotch, la caméra ne devrai pas avoir de mal a les trouver, sinon vous pouvez, placer a peu près le projet, et ne graver que le rond jaune pour libérer le ficducial du vernis, puis enfin graver le projet.

------------------------------------------------

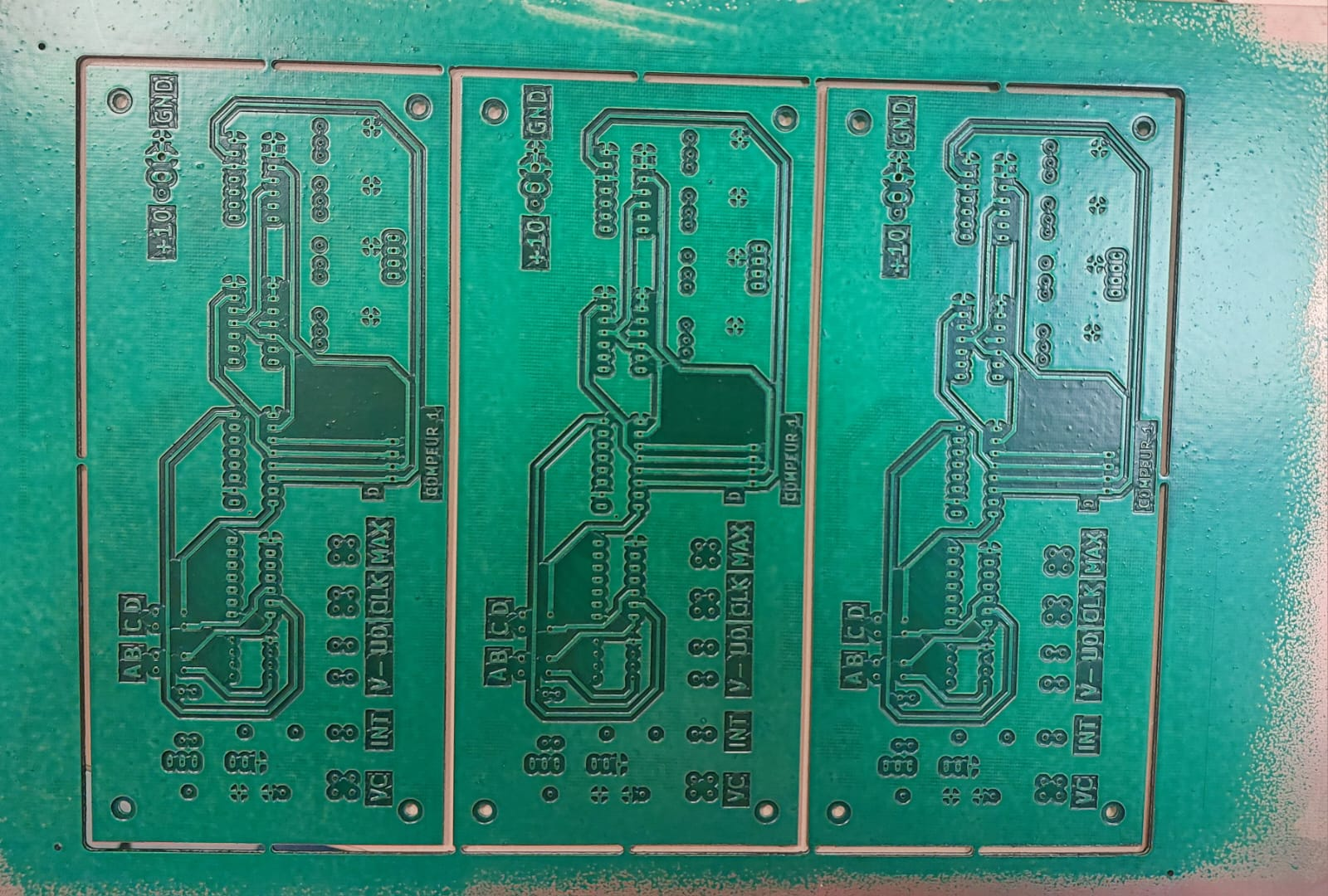

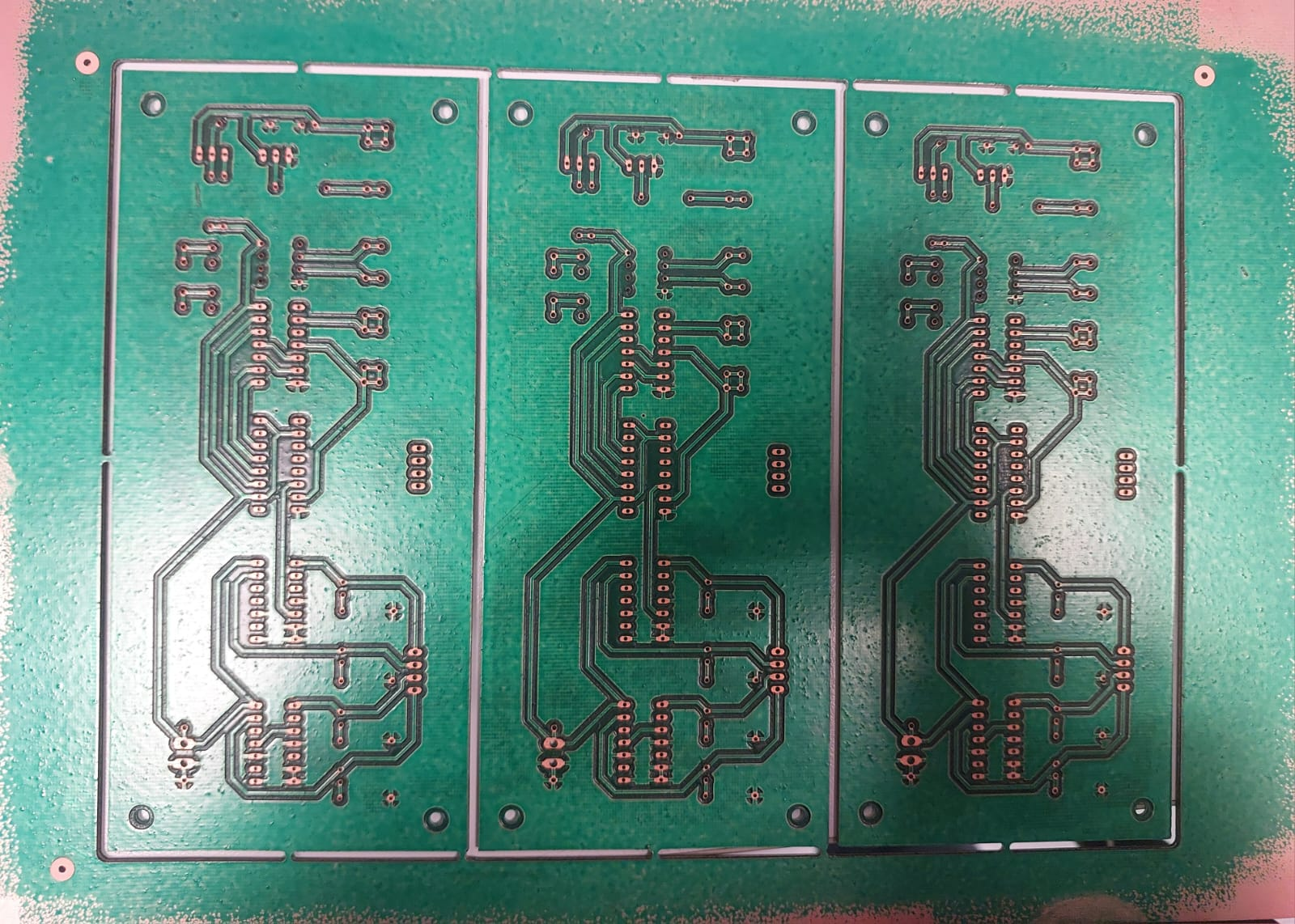

Voilà le résultat de ces étapes sur ma plaque en cuivre, qui comprenait trois cartes électroniques et a été vernie - première photo -, puis placée au four et enfin, le vernis a été enlevé de ses bases par la machine laser S4 - deuxième photo.
