Boîte avec motifs de fractal - MeDH

Informations

• Yacine Chabane, florent Ammirati
• yacine.chabane@etu.sorbonne-universite.fr, florent.florent_jean_bernard@etu.sorbonne-universite.fr
• MeDH

Documentation de fabrication — Découpe laser

Description de la pièce

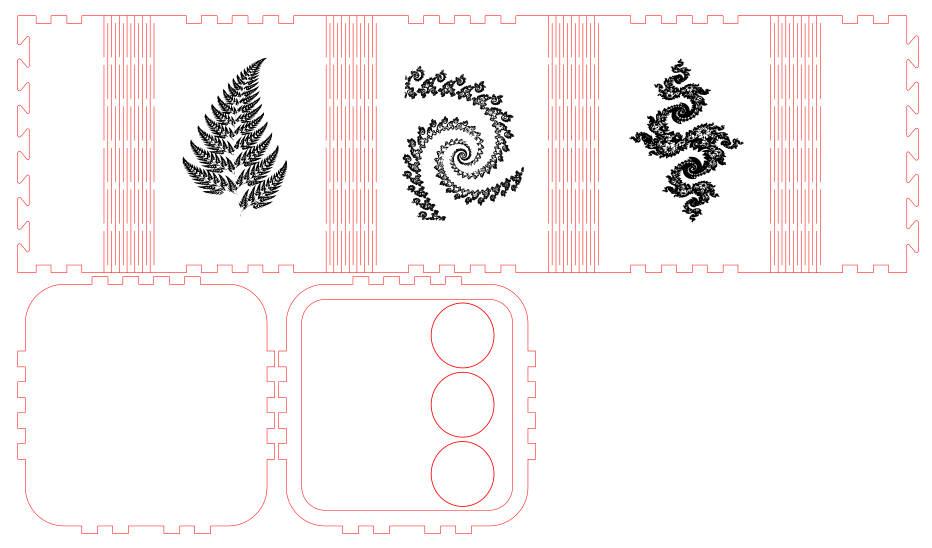

Le fichier de découpe comprend deux éléments distincts : un panneau allongé composé de plusieurs sections, et une boîte avec couvercle à charnières encastrables.

Contours (en rouge)

Les contours extérieurs du panneau et de la boîte ont été récupérés depuis des gabarits disponibles en ligne (boîte à charnières avec système d'emboîtement par encoches). Des modifications ont été apportées au design original, notamment l'ajout de trois trous circulaires sur le couvercle de la boîte.

Les bords dentelés (style puzzle/encoches) permettent l'assemblage mécanique des pièces sans colle.

Gravure (en noir)

Les motifs gravés sur les sections du panneau sont des fractales importées depuis des images trouvées en ligne :

• Une fractale de type dragon (première section)
• Une spirale fractale (deuxième section)
• Une fougère de Barnsley (troisième section)

Ces images ont été converties en bitmap noir et blanc puis intégrées dans le fichier de découpe pour être traitées en mode gravure.

Procédé

• Opération de découpe sur les tracés rouges
• Opération de gravure raster sur les zones noires
• Matériau : à compléter (contreplaqué, MDF, acrylique...)
• Machine utilisée : à compléter
• Logiciel utilisé : à compléter
