Vase sur support en forme de serpent
Informations
- Yacine Chabane, florent Ammirati
- yacine.chabane@etu.sorbonne-universite.fr, florent.florent_jean_bernard@etu.sorbonne-universite.fr
- MeDH
- 17 mars - 31 mars 2026
Contexte
Le projet a été réalisé dans le cadre de l'UE "xAO et Fablab" et à consisté à concevoir une pièce étanche
Objectifs
Le projet consisté en la conception d'un mini vase fixé sur un support en forme de serpent
Matériel
- bobine de filament PETG
Machines utilisées
Imprimante Pursa MK4
Construction
Étape 1

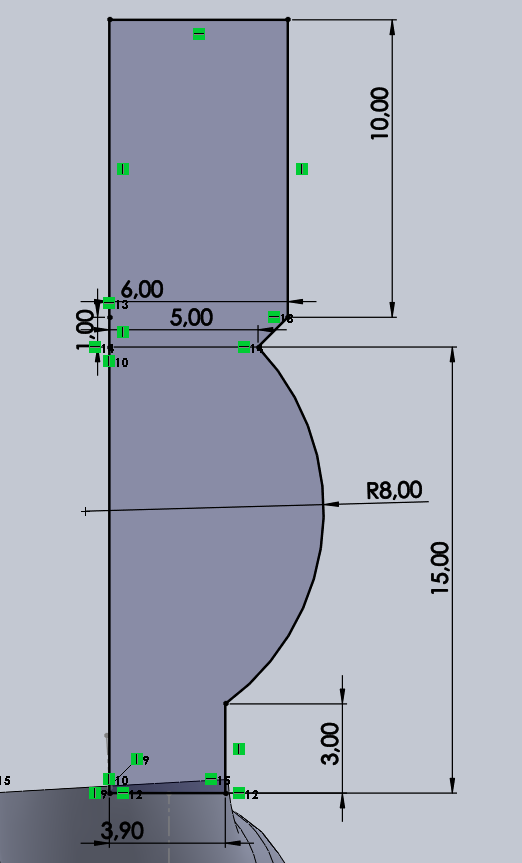

Pour la conception du vase sous SolidWorks, une révolution sur 360° a était réaliser à partir de cette esquisse :

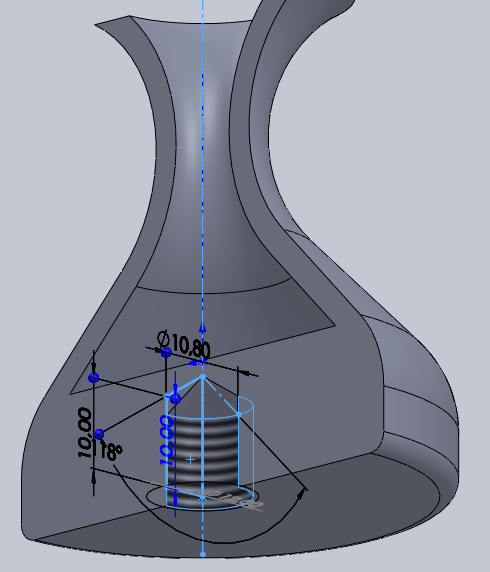

Un trou taraudé au centre de la base du vase à ensuite était réaliser, avec les paramètres suivant : *
Norme : Ansi Metric
Type : Trous taraudés
Taille : M12x1.25
Condition de fin et Filetage : Borgne (10mm)
Esquisse :
Étape 2

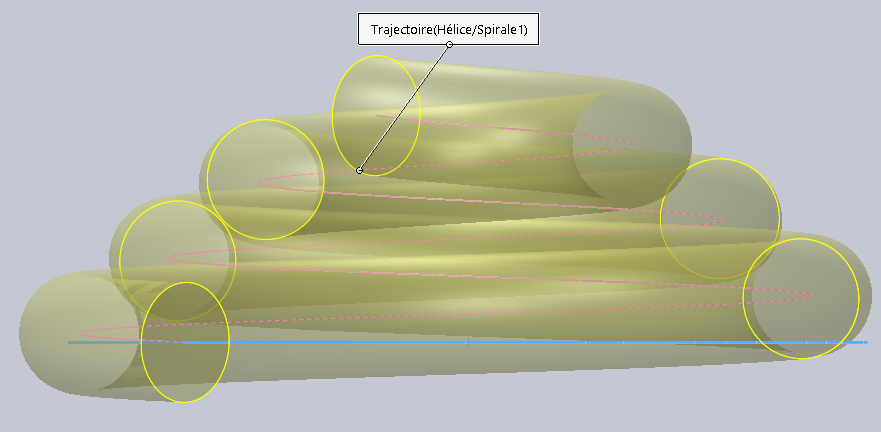

Pour la réalisation du support, nous avons commencer par réaliser un Balayage de type profil circulaire, suivant une courbe Hélice/Spiral1, avec un diamètre de 9mm comme suivant :

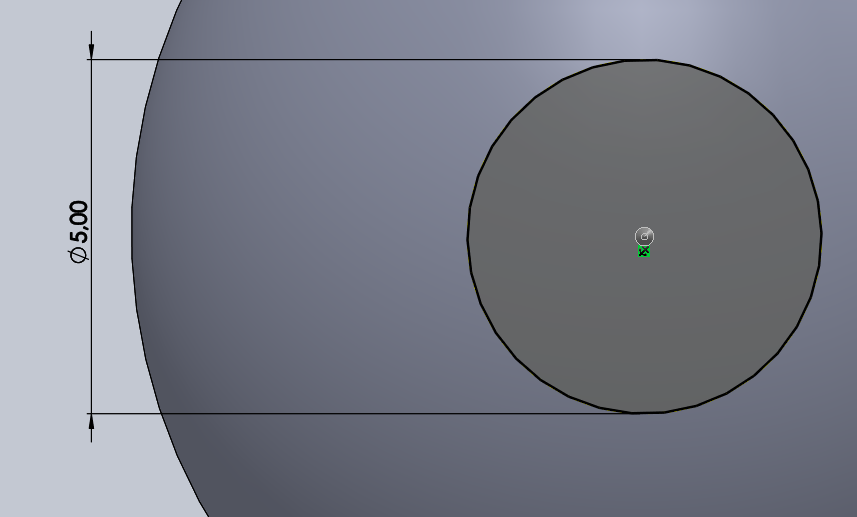

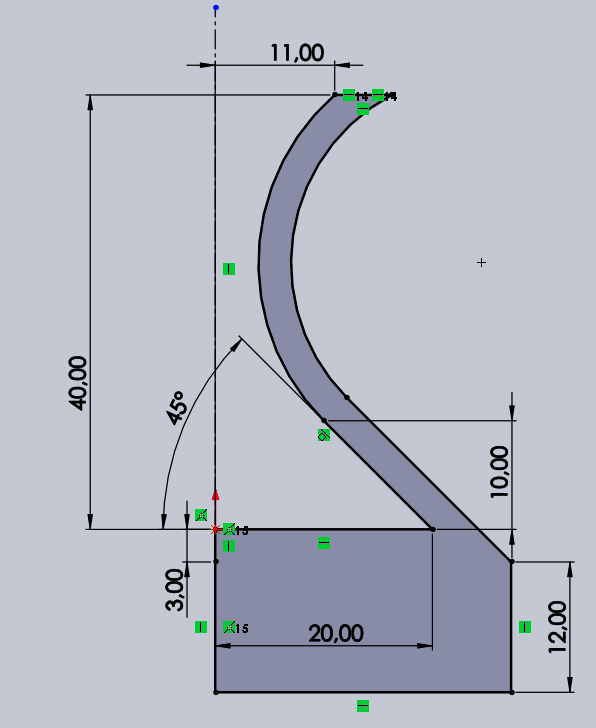

Pour le support un second Balayage a était réaliser, à partir de l'esquisse suivant :

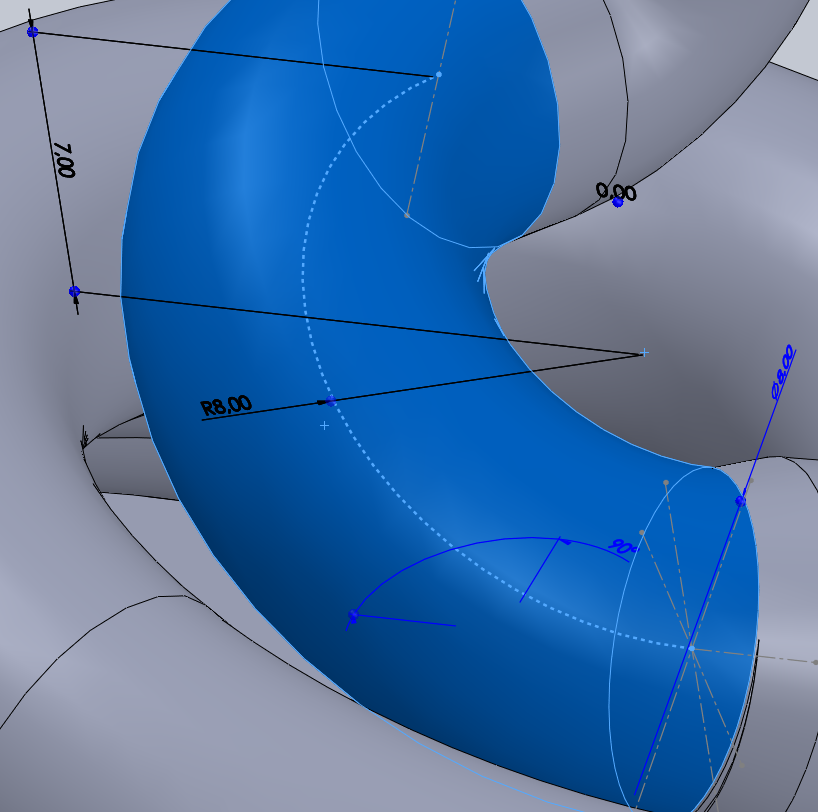

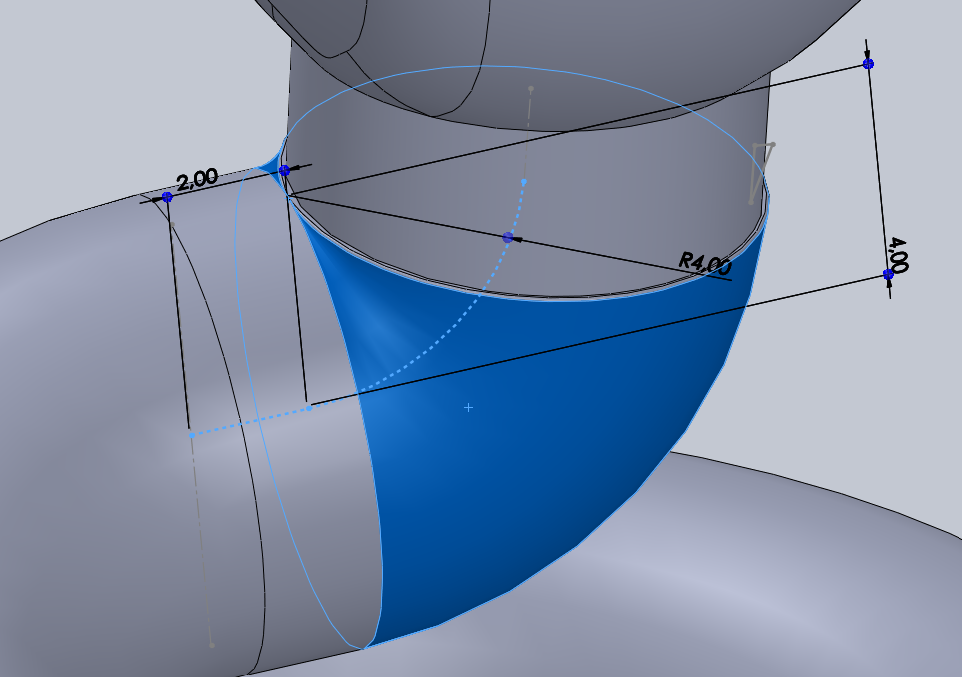

Pour la queue, nous avons réaliser un Balayage et deux congés comme suite :

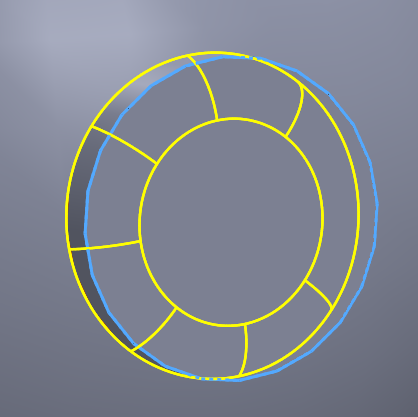

Pour la fin du corps du serpent, trois Balayage on était réaliser suivant les esquisses :
Pour la tête du serpent et la vis, un dernier Balayage a été réaliser avec l'esquisse suivante :
Puis une fonction Filetage, de type Metric Die, de taille M12x1.25 (il s'agit de la même taille que celle du trou taraudé réaliser sur le vase, ce qui est ne convient pas à une petit pièce où le diamètre du filetage est bien plus grand que celui du trou taraudé. Pour un petit modèle un simple alésage serré aurait finalement mieux convenu), avec un diamètre de 12mm et un pas de vis de 1.25mm.
La condition de fin réalisé est de type "jusqu'à la sélection" la face supérieur ayant été sélectionner.

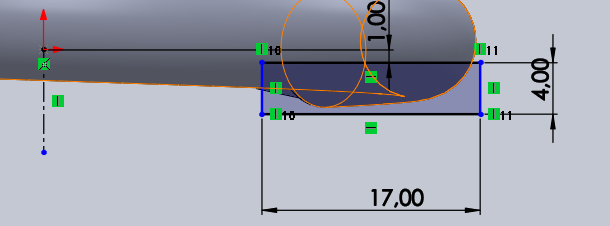

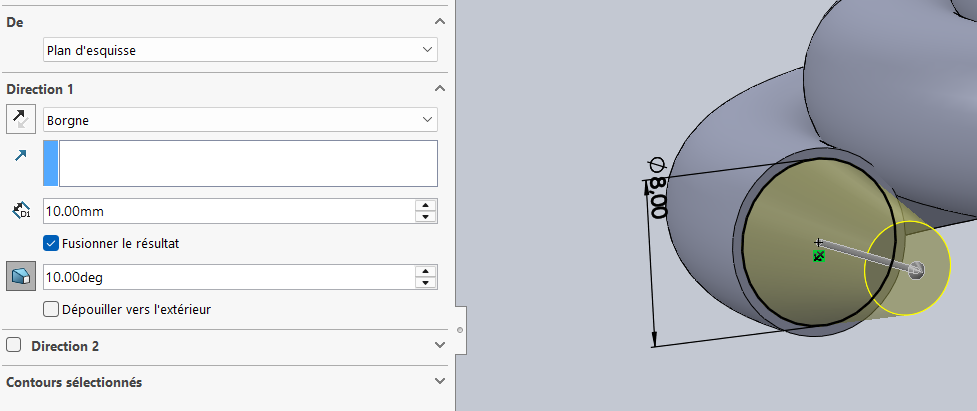

Enfin un enlèvement de matière de type borgne a était réaliser comme suite :

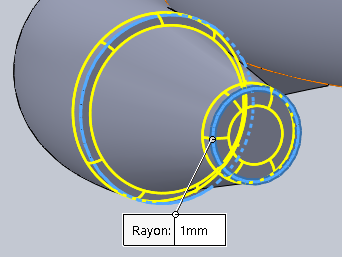

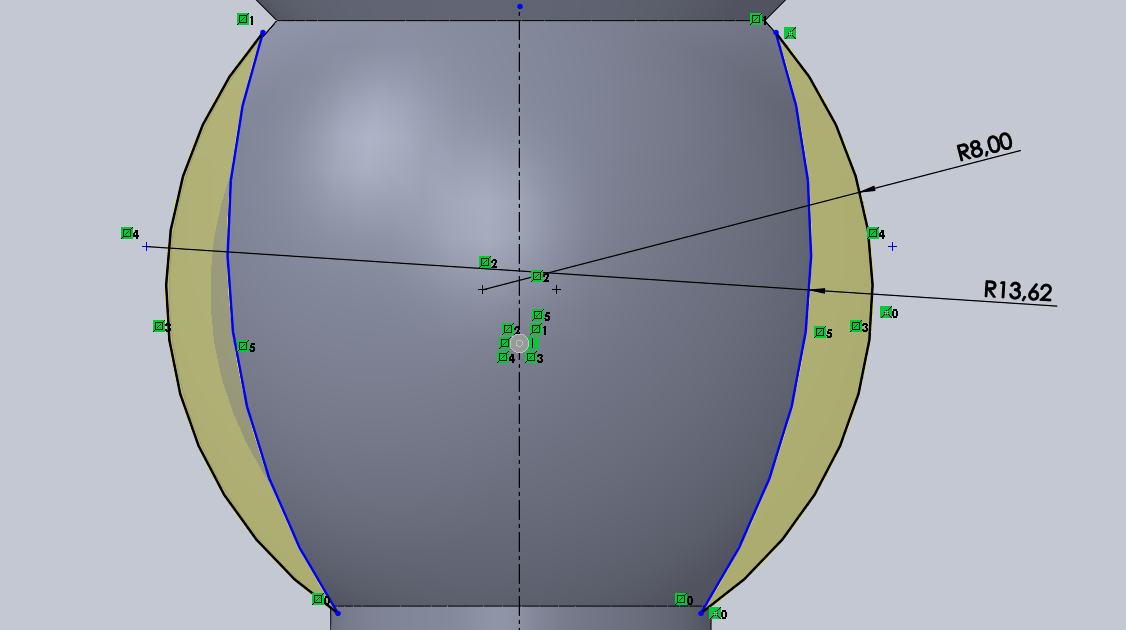

ainsi qu'une extrusion pour les yeux (sur la quel nous avons réaliser des congés de 1mm) :
Étape 3

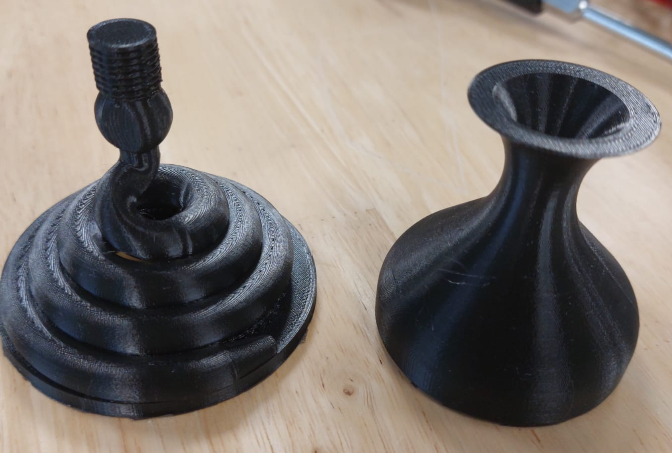

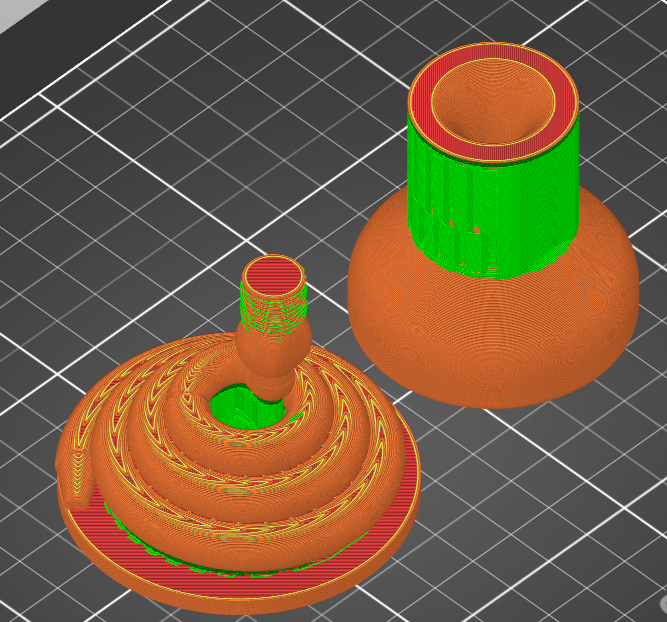

Pour l'impression 3d du modèle, elle à était réaliser avec des support de type Ajusté, donnant le résultat suivant :
