Petit présentoir en MDF/Plexiglas

Informations

• Pierre Gianviti
• pierre.gianviti@etu-universite.fr
• ROB4 Ingenieur a Polytech
• 14/01/2026 - 16/01/2026

Contexte

Ma soeur est déssinatrice et réalise des conventions ou elle vent du merchandising de ses OC. Je lui ai réalisé cette petite étagère qui a pour but d'etre usiné dans du MDF 6mm avec quelques parties en PPMA 6mm.

Objectifs

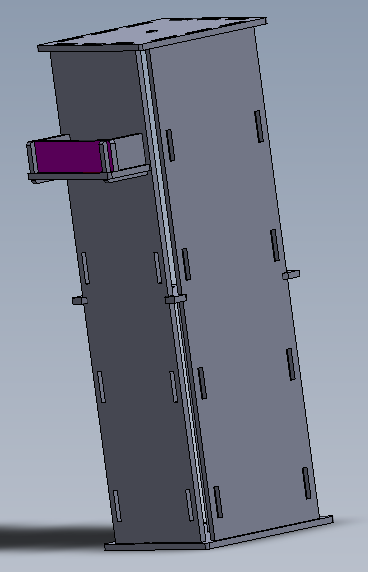

Réaliser une petite étagere en colonne :

Touts les svg sont disponibles :

Matériel

• 5 planche de MDF 6mm (dimensions 300*600mm)
• 1 planche de PPMA 6mm (dimensions 300*600mm)
• (Lime à Bois)

Machines utilisées

Trotec Speedy 100

Construction

Touts les Fichiers nécéssaires a la réalisation de ce projet vous sont donnés. Vous êtes libre de les modifier/utiliser à votre guise en me créditant (je n'ai mis aucun watermark)

Étape 1

En optimisant le maximum d'espace sur les planches, on découpe toutes les pieces dans les plaques de MDF. Il faut compter environ 2 heures de découpe en tout en étant rapide (et environs 3 heures sinon)

Il y a donc a usiner en tout :

• 4*faces
• 1*piece du bas (il y a des crois pour un arbre porteur mais celui-ci c'est révélé etre inutile et immontable)
• 1* piece du haut (il y a des crois pour un arbre porteur mais celui-ci c'est révélé etre inutile et immontable)
• 32*piece intermédiaire (je conseille d'en faire 40 car elles cassent facilement)
• 16*piece support bois(je conseille d'en faire 20 car elles cassent facilement)

Étape 2

Même chose que l'étape 1 mais avec la plache de PMMA (la seule piece a usiner dedans a le terme "plexi" dans le nom de la piece). Il faudra environ attendre 30 min pour usiner toute les pieces.

Il y a donc 16 pieces à usiner en tout mais je conseille d'en faire 20 en cas de cassures.

Étape 3

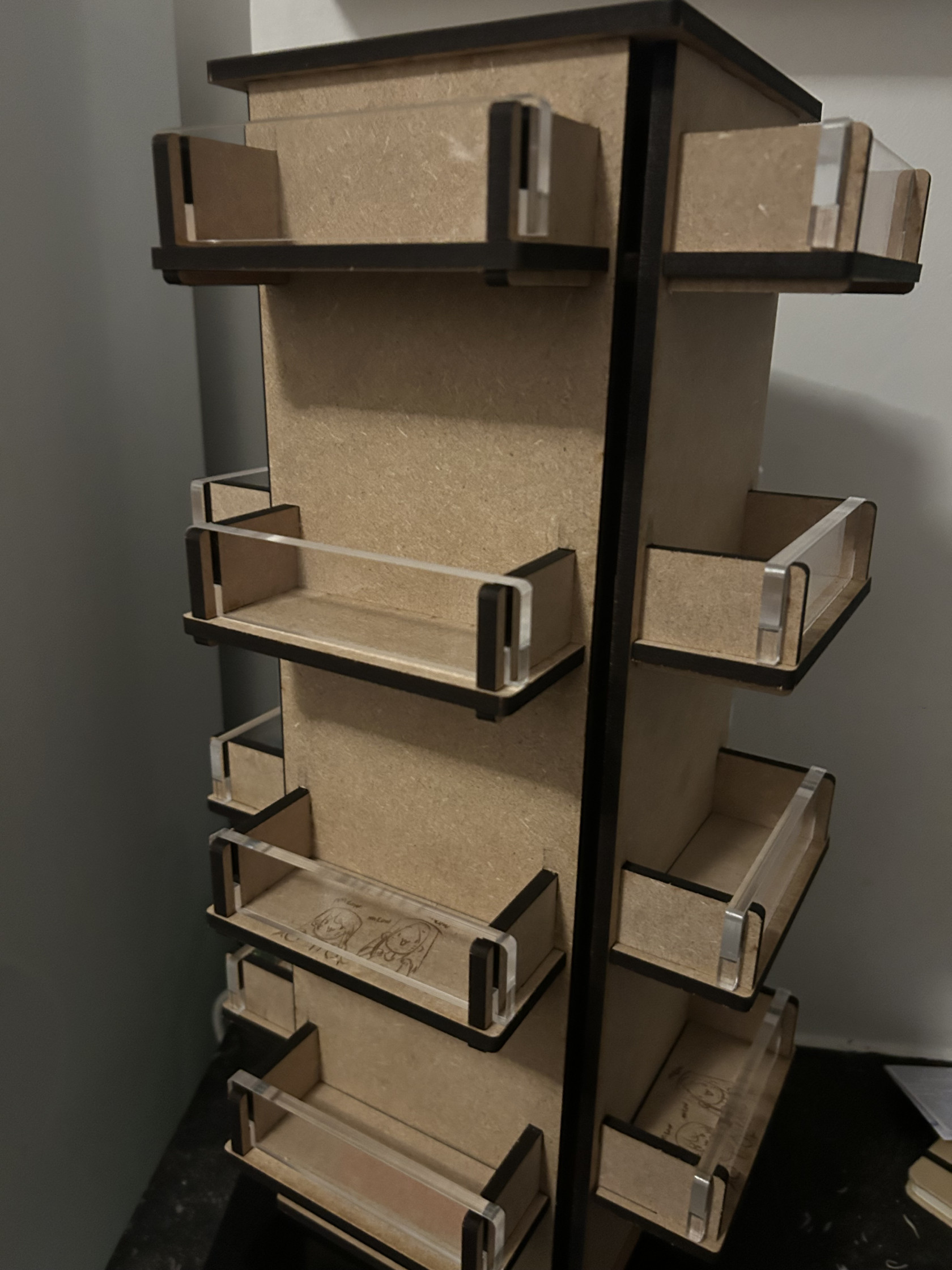

Assembler le tout et vous obtiendrez une manifique tour :

Journal de bord

10/01/2026

Modélisation des pieces

14/01/2026

Achat des Planches auprès du Fablab

Usinage avec la Trotec Speedy 100

16/01/2026

Usinage avec la Trotec Speedy 100

Assemblage
