Projet 2 : Hugo / Hasir / Youssra / Ramage

Compte-rendu du Projet 2 : Conception d'un pot de fleur découpé au laser et d'une fleur imprimée en 3D

Sujet : Notre projet consistait à concevoir et à fabriquer un pot de fleur en utilisant la découpe laser et une fleur en utilisant l'impression 3D.

Objectif :

Combiner ces deux techniques de conception pour créer un objet personnalisé.

Processus de conception :

Découpe laser :

1. Choix du modèle : Utilisation de la bibliothèque de boîtes sur https://festi.info/boxes.py pour sélectionner un modèle de boîte se rapprochant d'un pot de fleur, puis réglage des paramètres pour obtenir le nombre de faces souhaité et un contour arrondi similaire à un pot.

2. Préparation du fichier :

   • Exportation du modèle choisi vers Inkscape.
   • Modification des contours en rouge pour la découpe laser.
   • Ajout d'une illustration de fleur avec citation, vectorisée avec un fond noir pour la gravure.
   • Personnalisation avec des initiales gravées sous la forme d'un ambigramme sur le bas du pot.
3. Découpe laser : On a utilisé du peuplier 6mm.

Impression 3D :

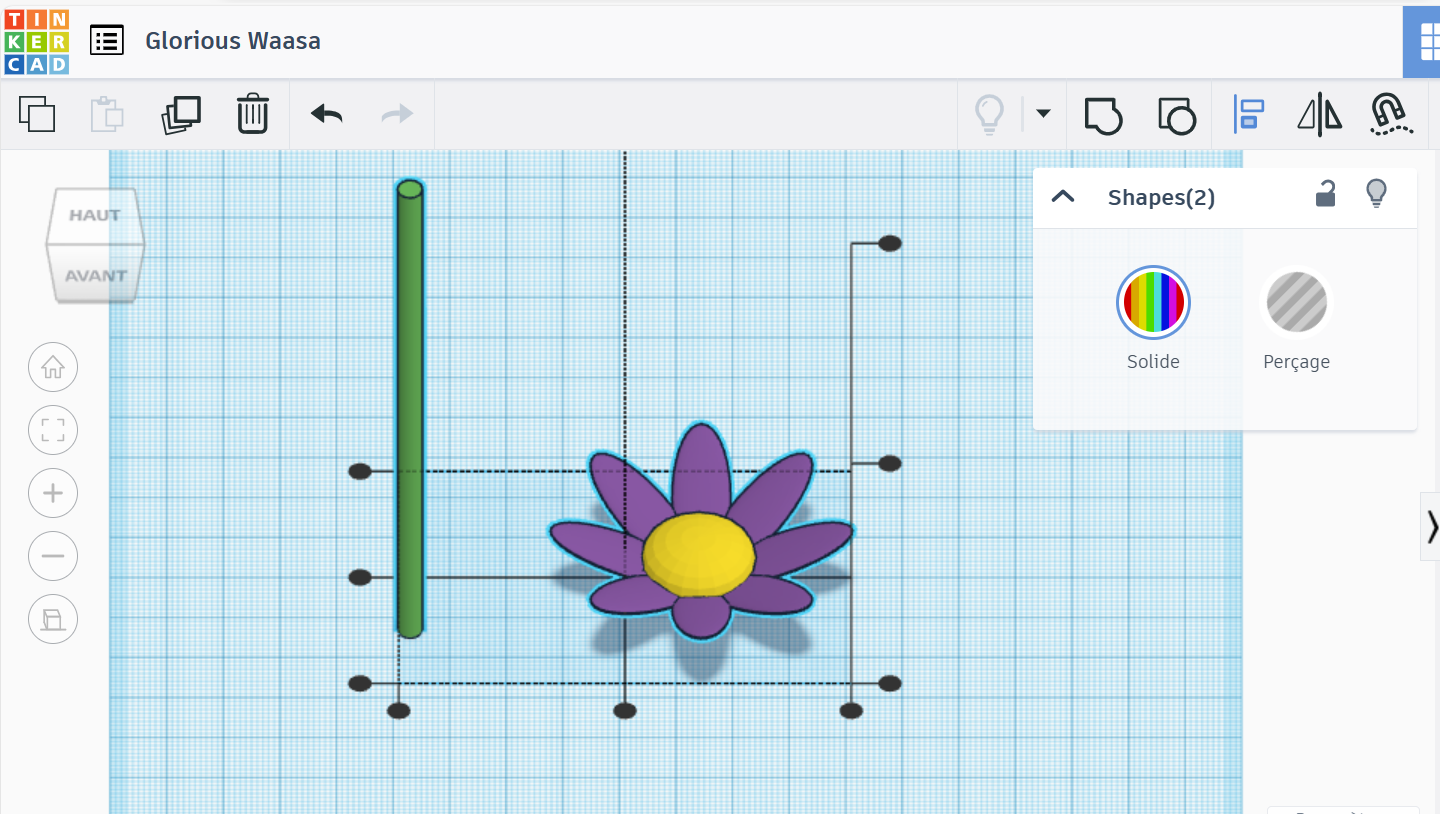

1. Conception des objets : en utilisant Tinkercad

   • Conception du stigmate de la fleur (partie centrale) avec une sphère, puis réglages pour créer du relief.
   • Conception des pétales à partir de sphères également modifiées pour obtenir une forme plus ou moins aplatie et une orientation vers le haut
   • Conception d'une tige à partir d'un cône, ajusté aux dimensions du pot de fleurs.

2. Assemblage des objets :

   • Alignement de la tige avec le centre de la fleur.
   • Ajustement pour que la tige s'insère dans le stigmate.
   • Regroupement des objets
   • Exportation du fichier final vers IdeaMaker pour impression.
3. Impression 3D

Difficultés rencontrées :

• Après la découpe, nous avons constaté que le patron n'était pas réglé à 6mm, ce qui a affecté l'assemblage des pièces du pot.
• Pour l'impression 3D, nous avons dû séparer les deux éléments (tige et fleur) et les poser à plat sur le plateau d'imprimante afin d'optimiser le temps d'impression et d'éviter d'avoir à imprimer un grand support pour faire tenir la fleur debout. De plus, le trou servant à emboîter la tige dans la fleur avait le même diamètre que la tige, ce qui a rendu difficile l'emboitement.

Résultats :

• Nous avons obtenu un pot de fleurs en bois, correctement emboîté bien que non conforme aux attentes initiales. La gravure des initiales sont clairement lisibles, mais l'illustration et la citation restent un peu moins lisibles.
• Nous avons obtenus une fleur 3D en filaments verts, avec un support que l'on a retiré.
