Impression d'une structure 3D complexe Erwan Courel

Pour cette deuxième séance, nous devions créer une structure 3D complexe.

La structure que j'ai choisi est une pyramide squelettique ( qui ne contient que les arêtes ) emprisonnant une boule.

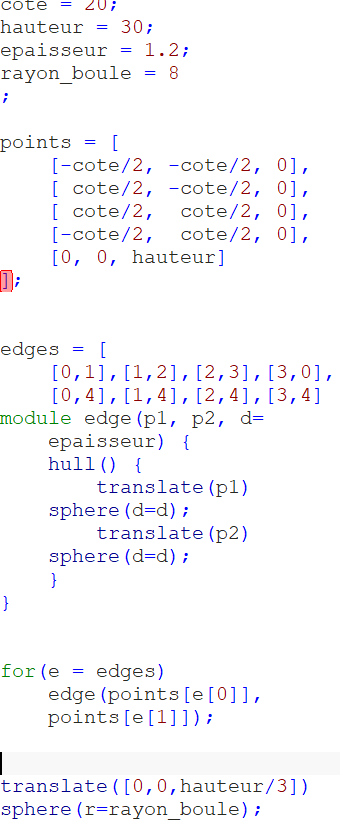

J'ai programmé la structure sur OpenScad, voici le code utilisé:

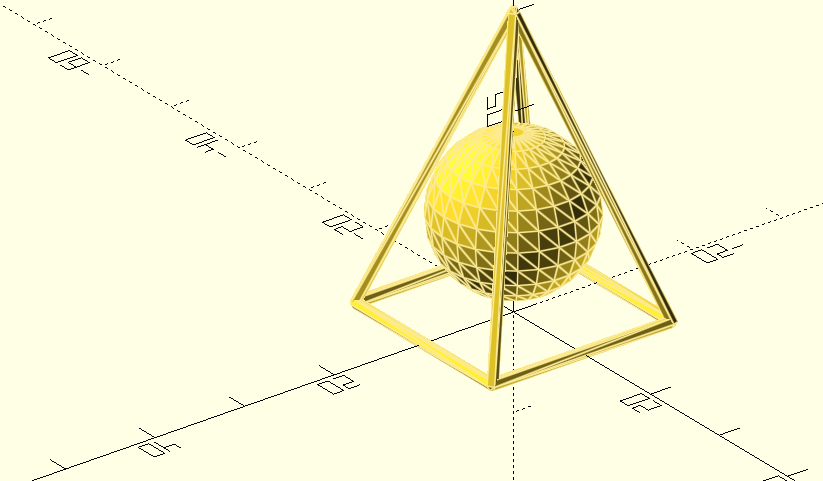

J'ai ensuite visualisé la structure sur OpenScad, voici le résultat:

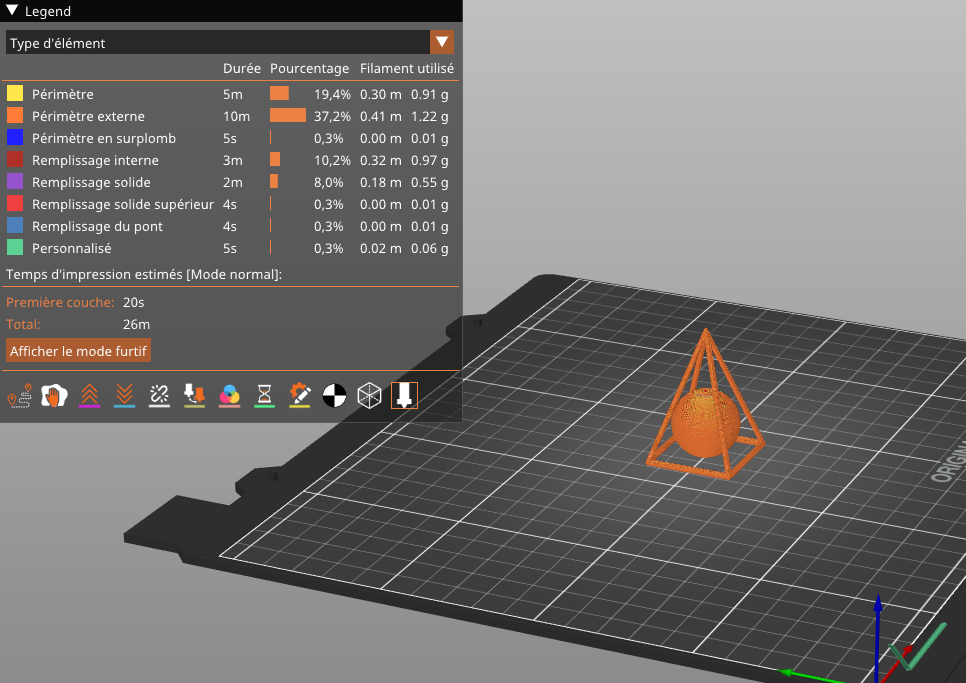

J'ai ensuite importé les données en STL sur PrusaSlicer:

A cette structure j'ai ajouté un radeau pour la boule et une bourdure pour la pyramide afin de faciliter l'impression, le filament utilisé a éte du PLA et l'impression a duré 35 minutes. L'impression s'est bien passée, il n'a fallu que d'un seul essai pour obtenir la structure.

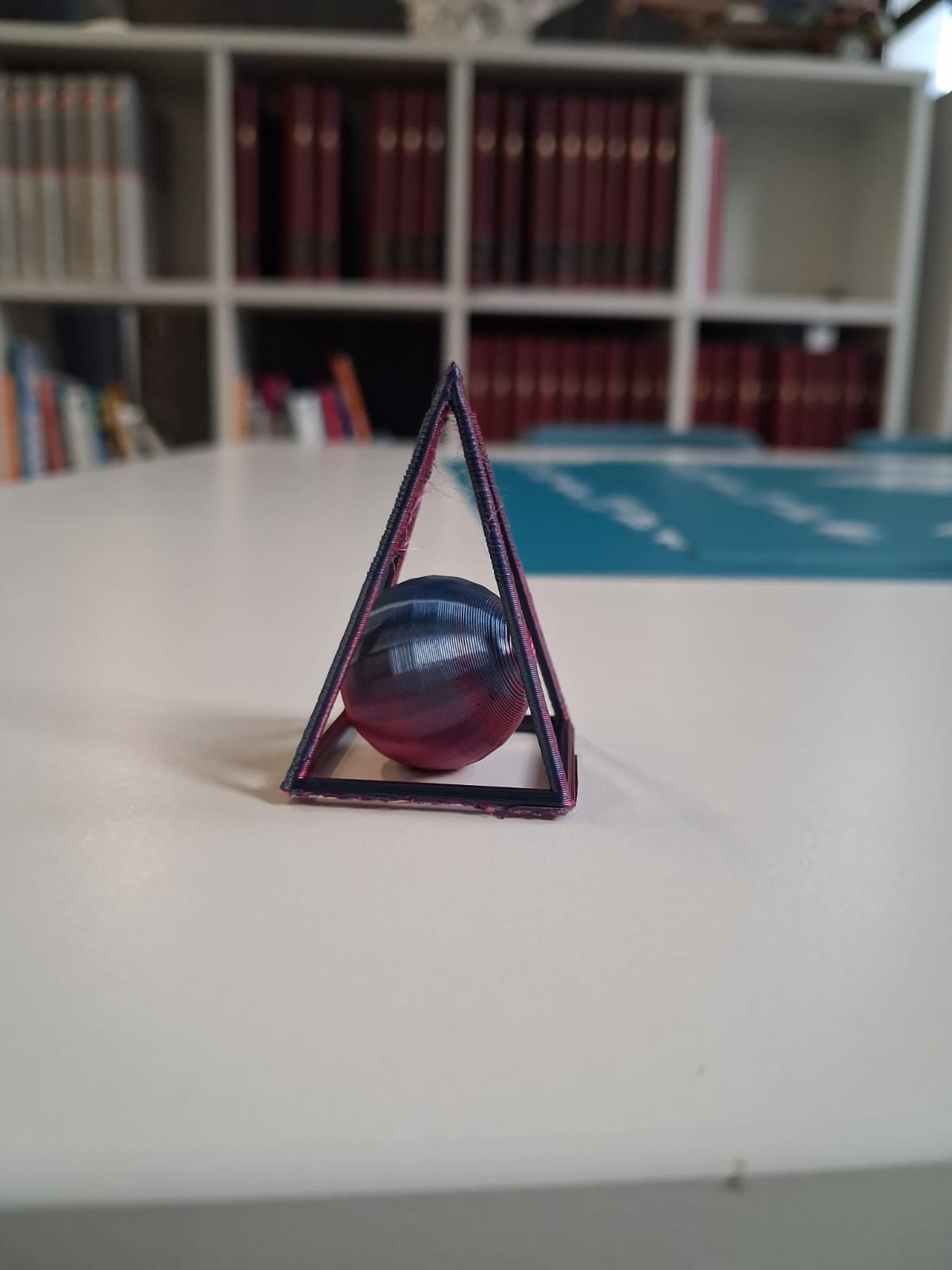

Voici la structure imprimée:

La difficulté pour ceete structure est de trouver les bonnes dimensions afin que la boule se retrouve emprisonnée dans la pyramide. Finalement la programmation et l'impression se sont bien passées.
