Sifflet à bille

BRADSHAW Raphaël

M1 Management de l'Innovation - FSI SU

raphael.bradshaw@etu.sorbonne-universite.fr

____________________________________________________________________________________________________________________________

Contexte :

Dans le cadre de l'UE "Processus d'Innovation", nous nous initions au prototypage en vu d'imaginer et concevoir le prototype de notre bien ou service innovant lié à notre PPE (Projet Pédagogique Encadré) qui est au cœur de notre parcours en Management de l'Innovation.

Objectif :

Modéliser sur OpenSCAD un objet 3D technique qui renfermerai en lui un second objet qu'on aurait inséré au cours de l'impression avec une imprimante Prusa MK4S.

____________________________________________________________________________________________________________________________

SIFFLET

Idée :

J'ai tout de suite pensé à un sifflet renfermant une bille, car la bille est sensé être mobile à l'intérieur, et en plus le bruit du sifflet est le témoin idéal de la réussite de cette impression 3D... si la cavité n'est pas assez grande, si la bille est trop volumineuse, si la fente est trop étroite, nous n'aurons probablement pas un sifflet fonctionnel.

Code :

$fn = 50;

// PARAMÈTRES

hauteur = 25;
diam_ext = 30;
epaisseur = 1;

fente_largeur = 8;


difference() {

    // Cylindre extérieur
    cylinder(h = hauteur, d = diam_ext);

    // Cylindre intérieur (creux)
    translate([0, 0, 2])
        cylinder(
            h = hauteur-4,
            d = diam_ext-2 * epaisseur
        );

    // Fente verticale sur le côté
    translate([
        -fente_largeur / 0.8,
        diam_ext / 2.4 - epaisseur,
        -4
    ])
    cube([
        fente_largeur,
        epaisseur + 6,
        hauteur + 6
    ]);

    translate ([-36,10,1]) cube ([30,4,23]);
}

translate ([60,0,5]) sphere (r=5);

difference() {
translate ([-33,9,0]) cube ([25,6,25]);

    // Cylindre intérieur (creux)
    translate([0, 0, 2])
        cylinder(
            h = hauteur - 4,
            d = diam_ext - 2 * epaisseur
        );

    translate ([-36,10,2]) cube ([30,4,21]);
}

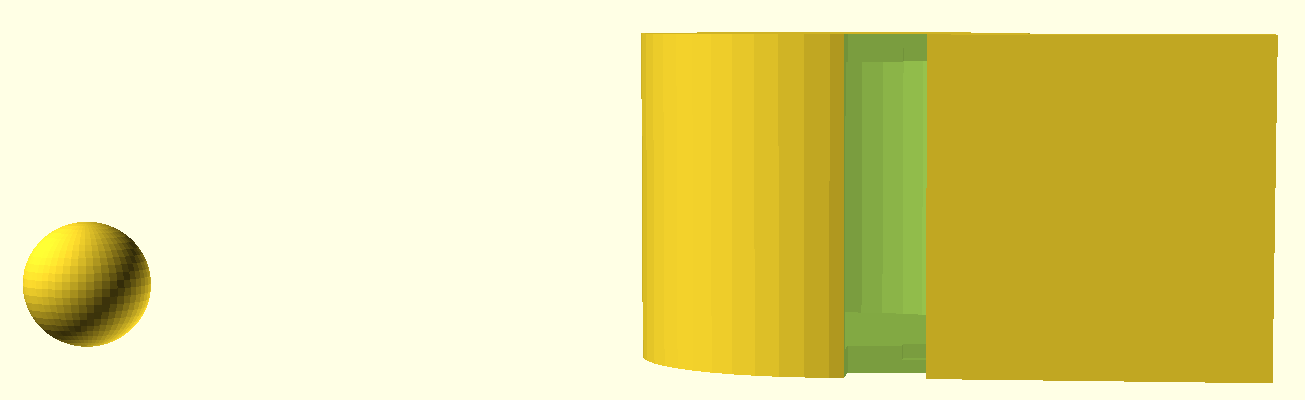

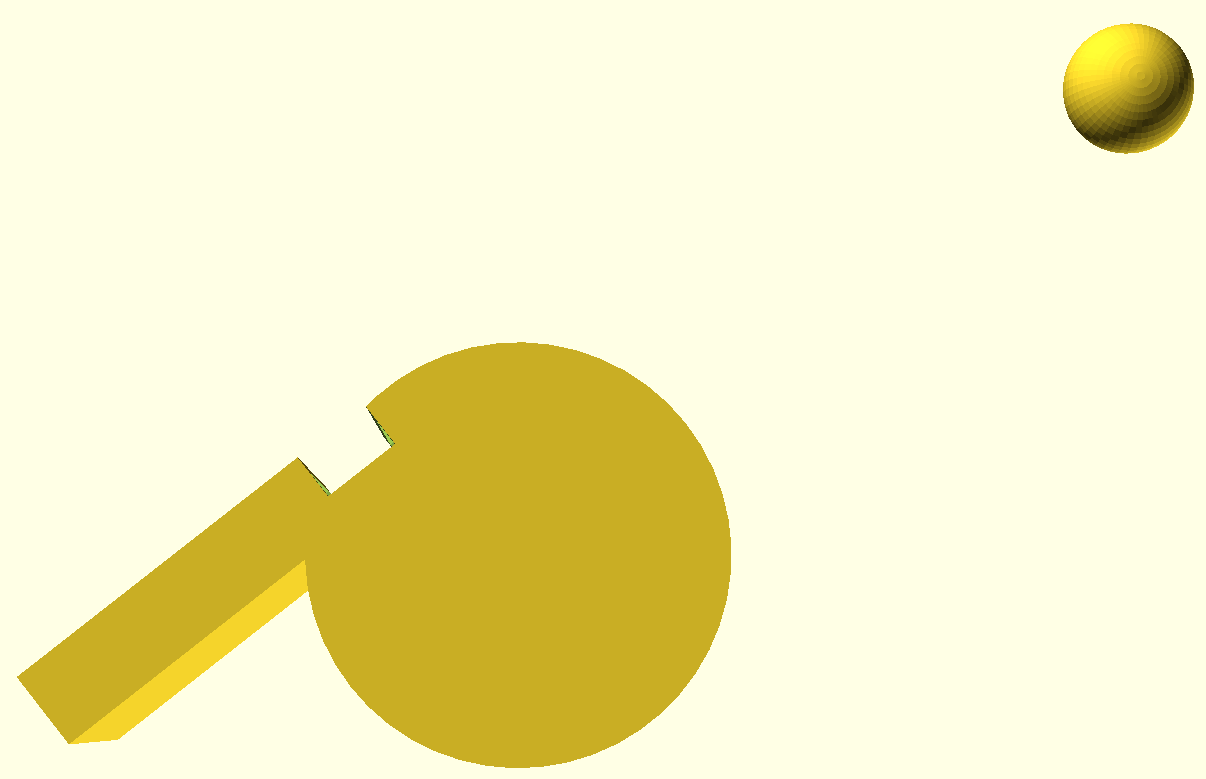

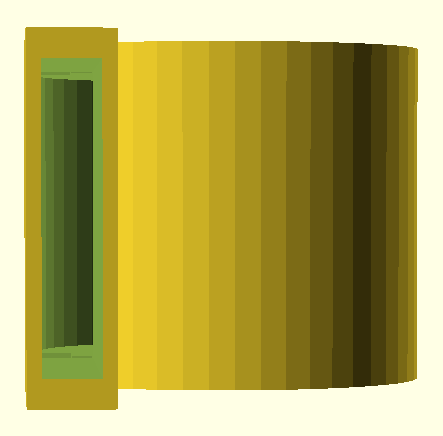

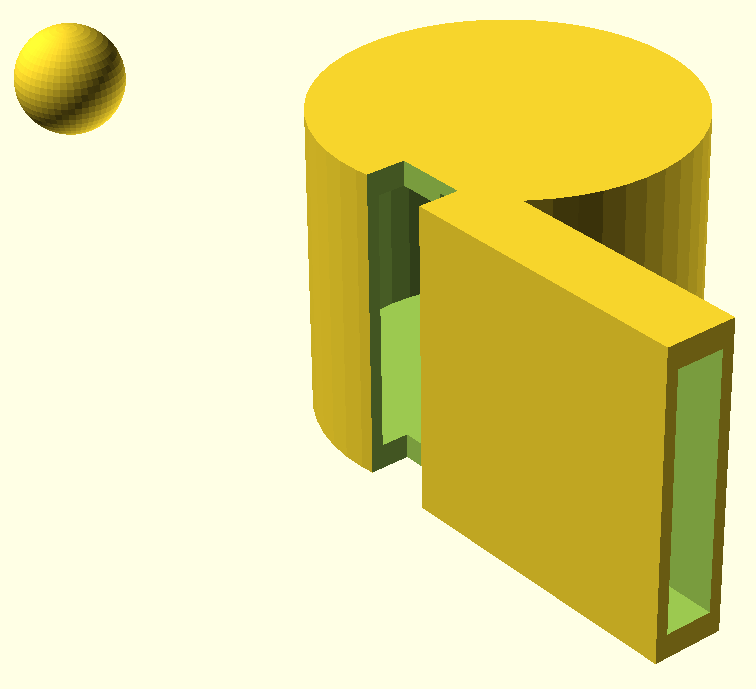

Visualisation :

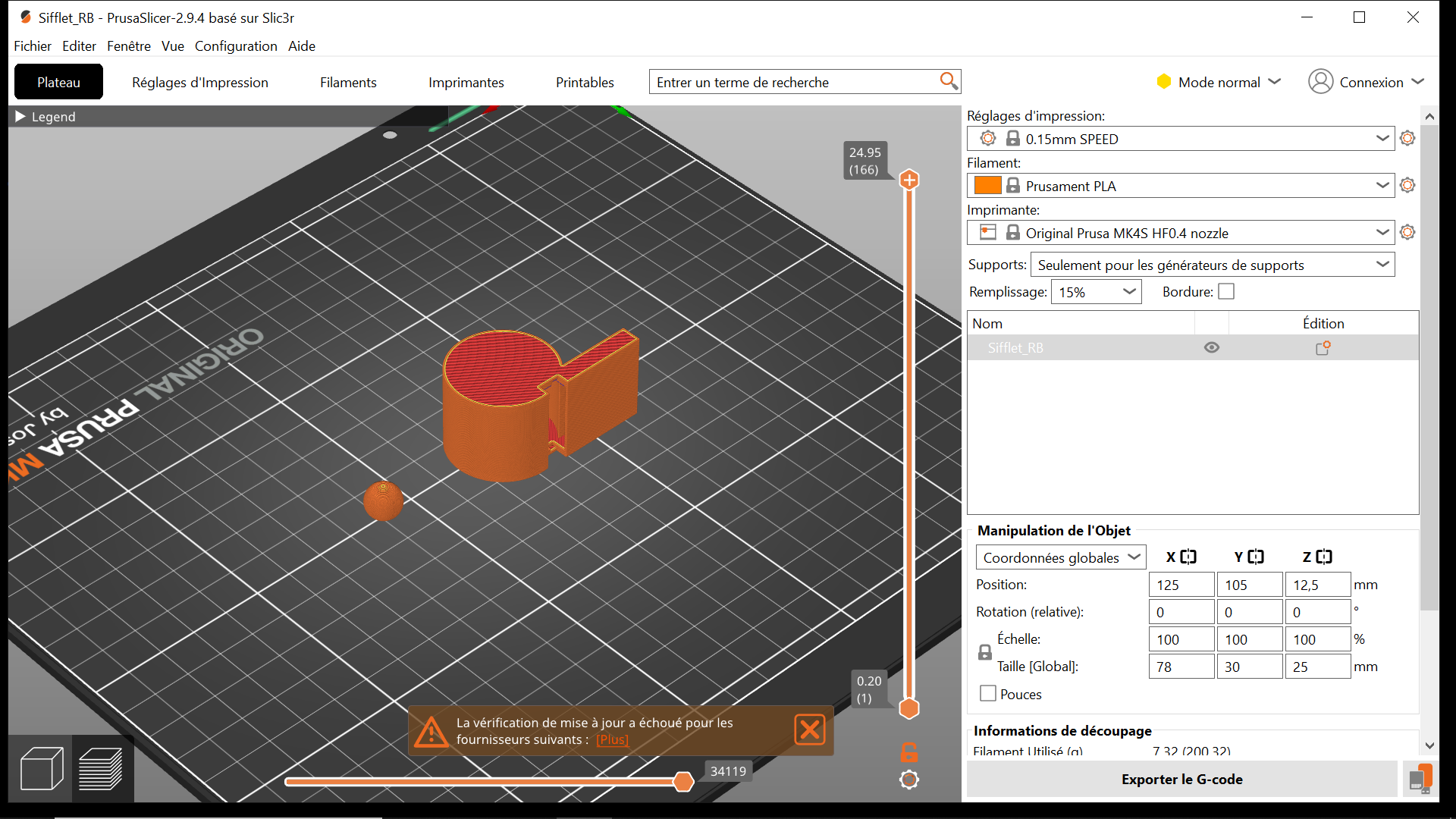

Paramètres sur PrusaSlicer :

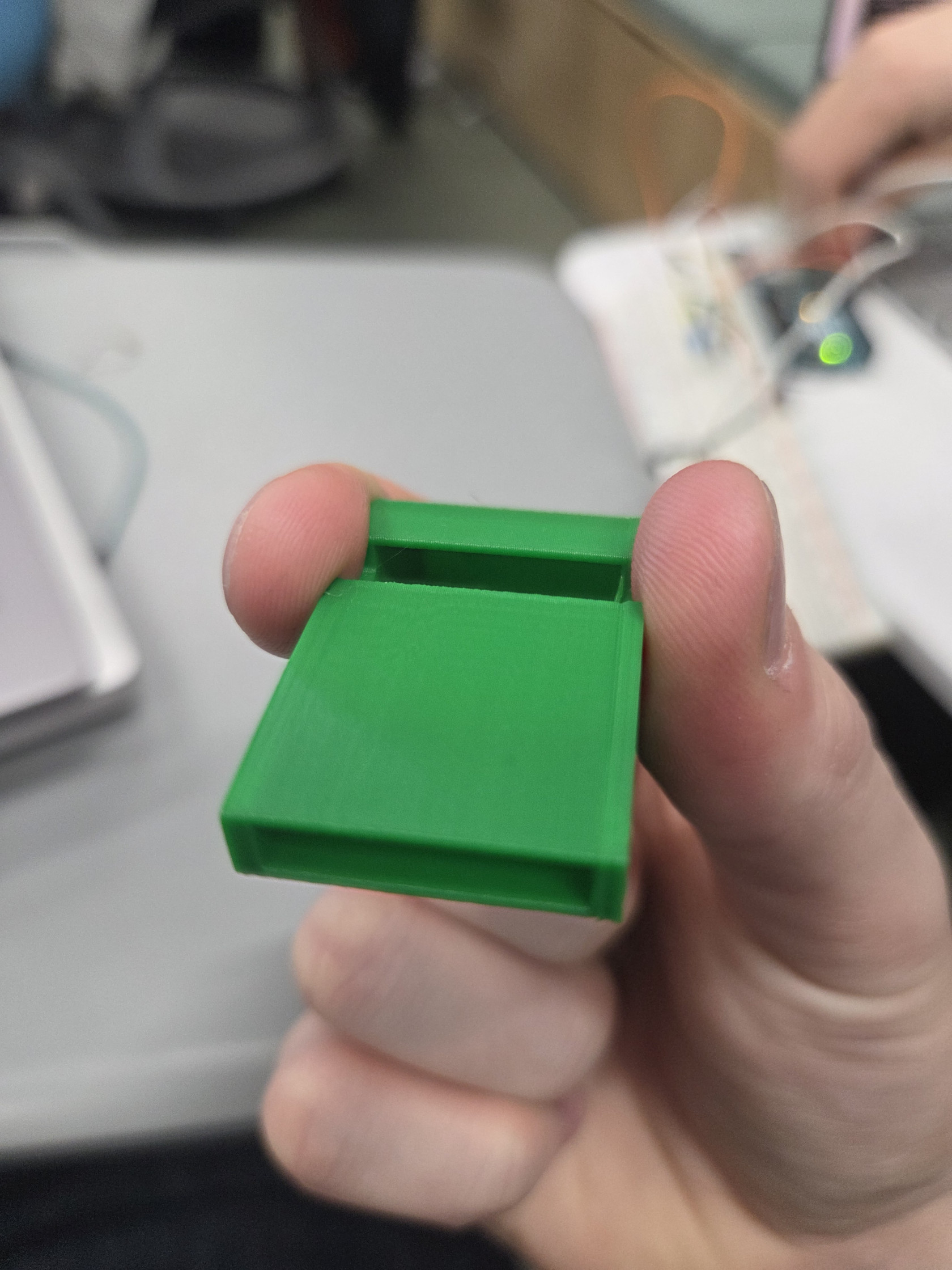

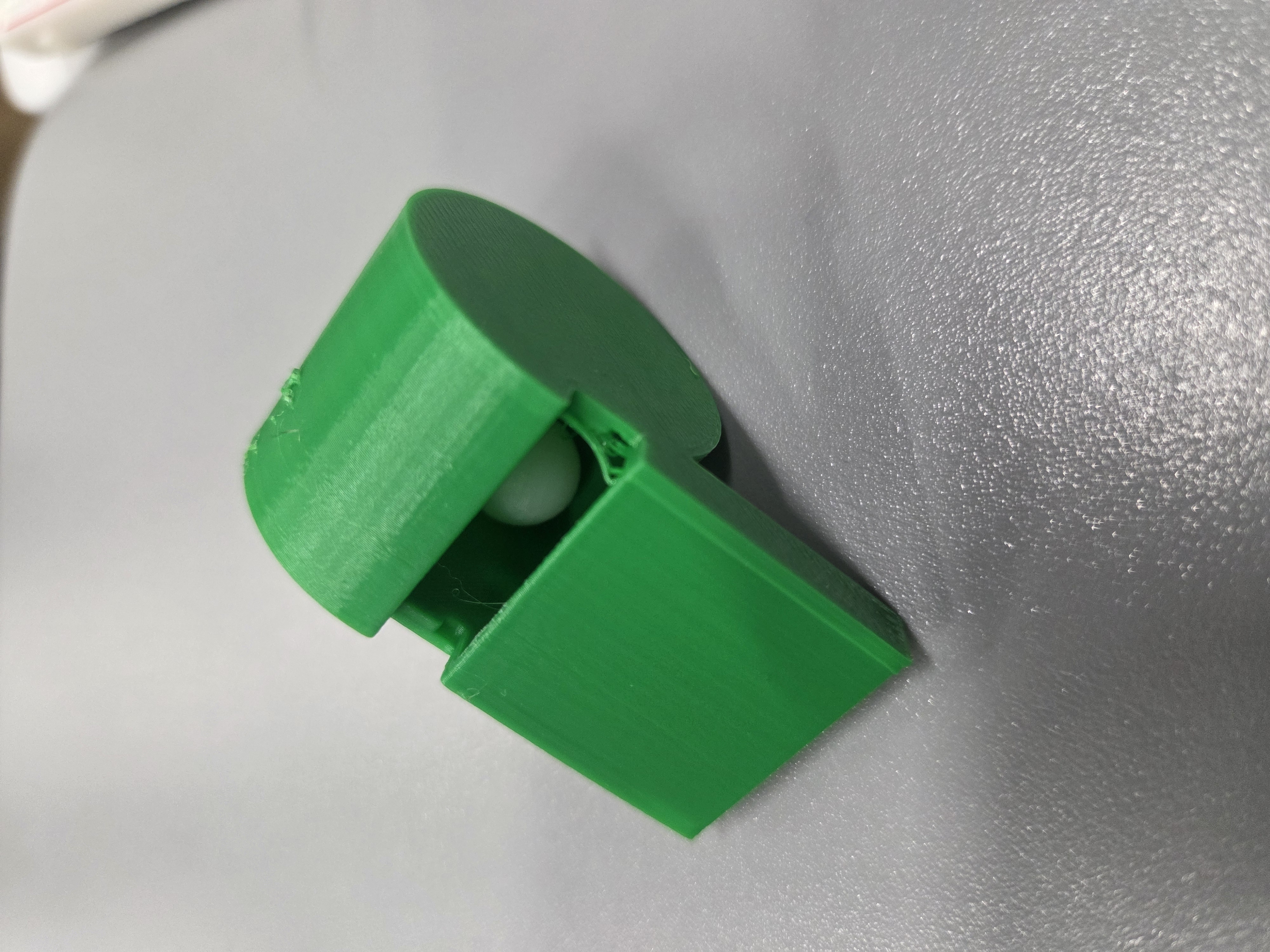

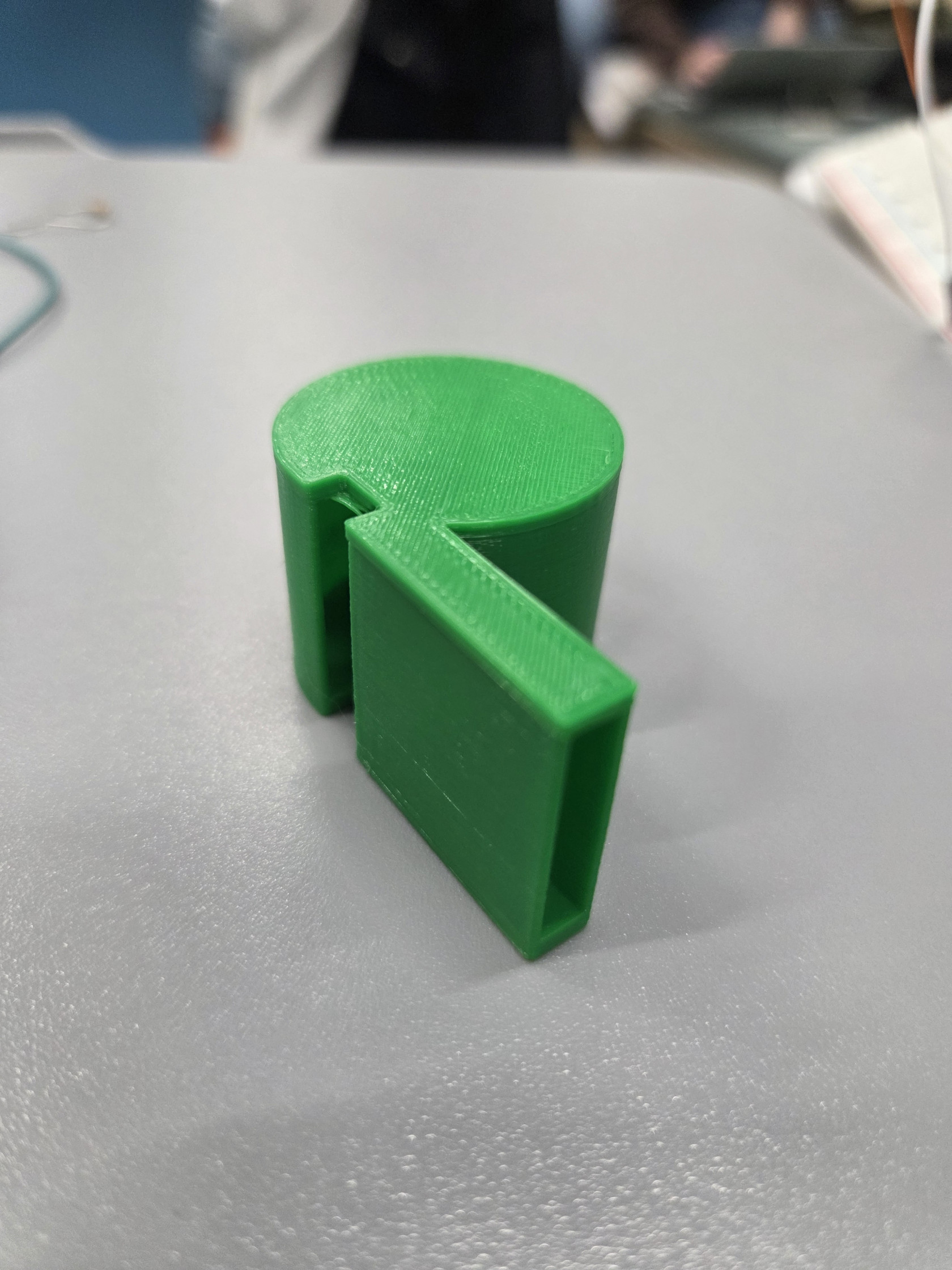

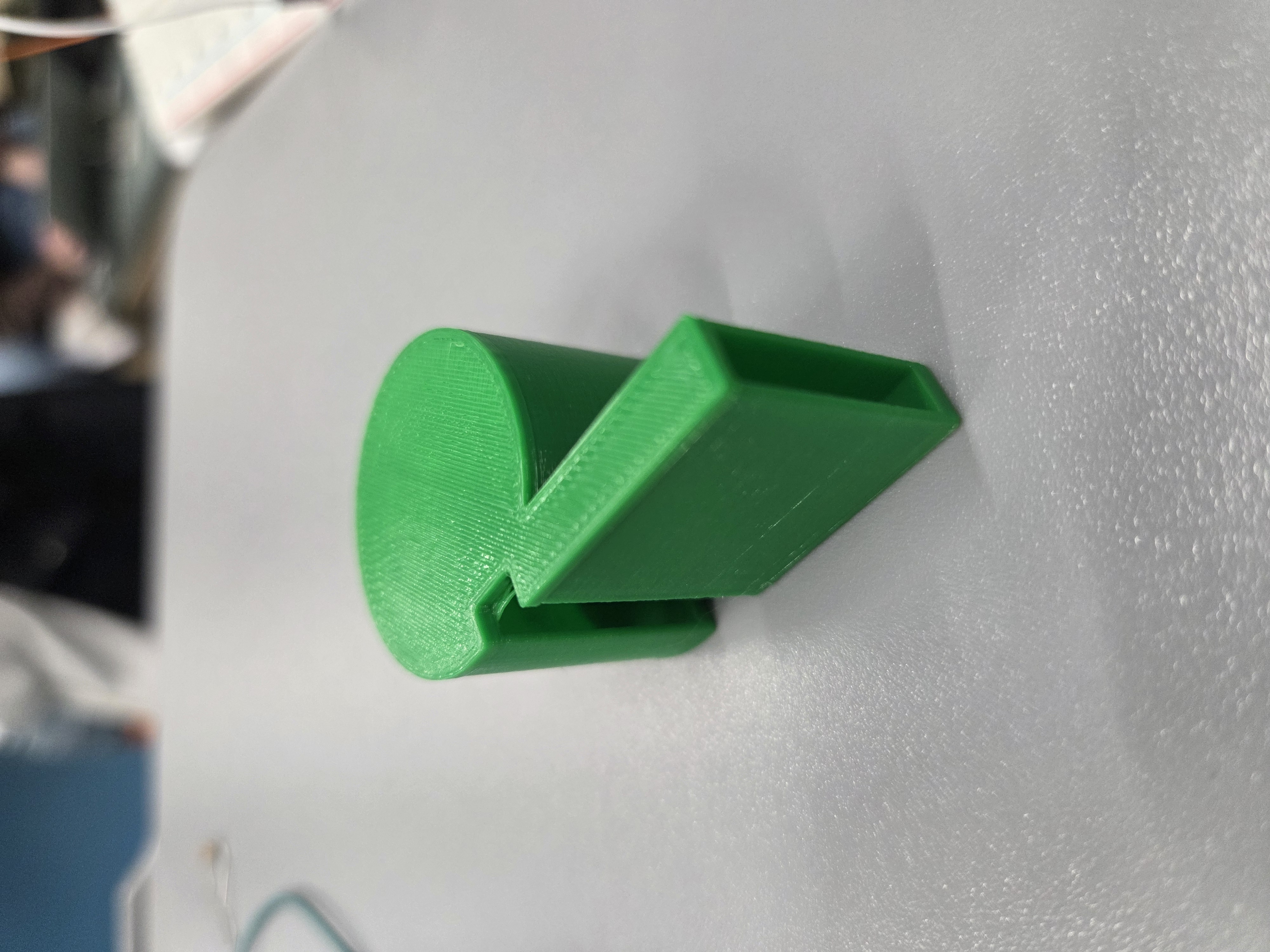

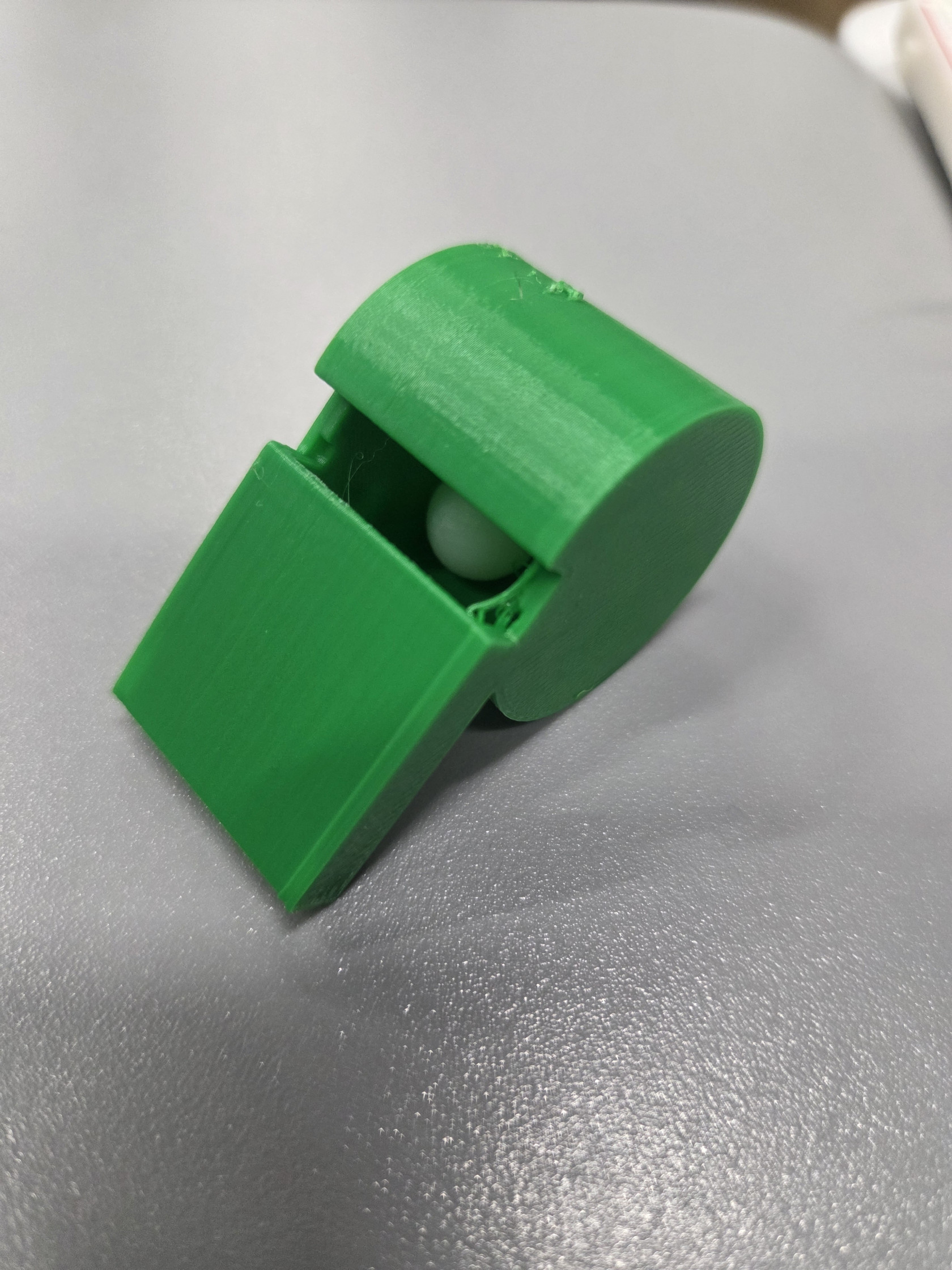

Résultat :

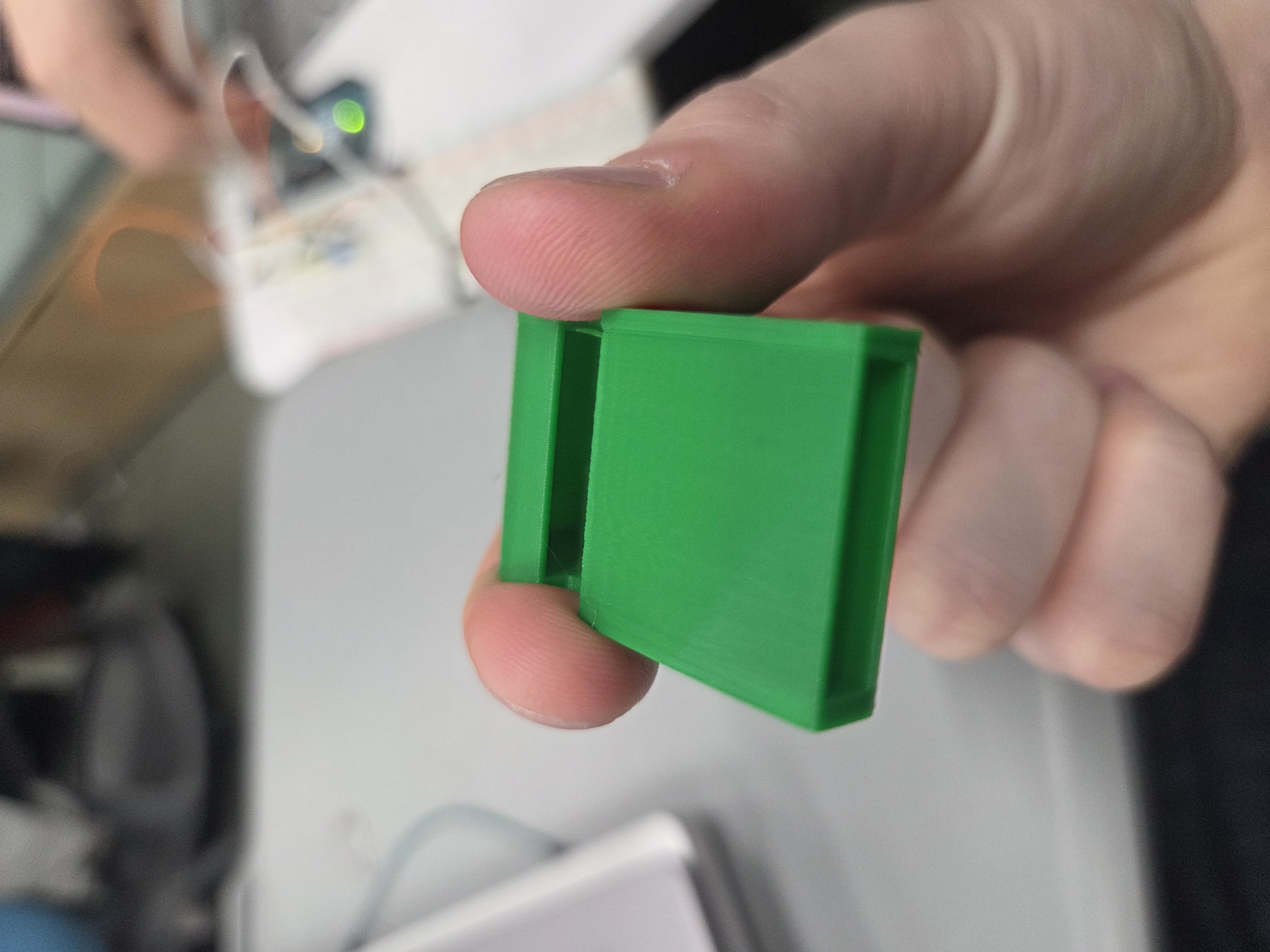

Le sifflet fonctionne !! (si on le tient comme ci-dessus, en bouchant les bords)
