Savannah KADDISSY

Coordonnées

M1 Management de l'Innovation - Processus d'Innovation UM4MN011 -  Savannah KADDISSY - Savanna.kaddissy@etu.sorbonne.fr

Exercice 1 : Découverte de l'impression 3D à partir d'un modèle existant - Un petit chat

Date de début et de fin 16/12/2025

Objectifs :

• Se familiariser avec les notions fondamentales de l’impression 3D à partir d’un modèle numérique préexistant.
• Comprendre la fonction du logiciel PrusaSlicer et évaluer l’influence de ses principaux paramètres sur le rendu final.
• Découvrir les possibilités de l’impression 3D en termes de densité des couches, de courbure et de maîtrise grâce aux différentes fonctionnalités disponibles.

Contexte :

Plutôt qu’un objet industriel standardisé, j’ai choisi d’imprimer une figurine de chat issue d’un modèle disponible en ligne. Ce modèle, aux formes organiques, m’a permis d’observer les capacités de l’impression 3D sur des surfaces courbes et des zones complexes, tout en mettant en évidence la nécessité d’utiliser des structures de support pour certaines parties lors de l’impression.

Le lien du modèle: https://www.printables.com/model/1158025-cute-sitting-cat-figurine/files

Matériaux / Outils / Machines / Logiciels :

• Logiciel de slicing : PrusaSlicer
• Imprimante 3D : Original Prusa MK4S
• Filament : PLA 1.75mm

• Couleur : Beige

• Température de la buse : 200 °C

• Température du plateau : 60 °C

Étapes de fabrication :

1. Sélection du modèle 3D sur printables

2. Importation du fichier STL dans PrusaSlicer

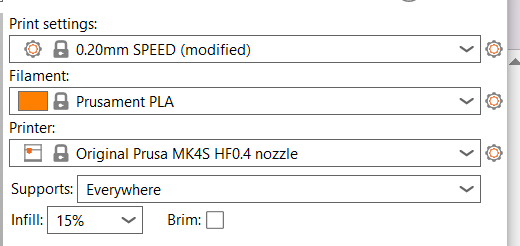

3. Réglage des paramètres d’impression

4. Génération du fichier G-code

5. Lancement de l’impression sur l’imprimante 3D

6. Retrait de l’objet une fois l’impression terminée

Visuels :



Conclusion :

Ce projet m’a permis de comprendre les principes fondamentaux de l’impression 3D, depuis l’importation d’un modèle numérique issu d’une plateforme en ligne dans le logiciel dédié, jusqu’à l’obtention de l’objet final. La réalisation de cet objet décoratif a constitué une expérience enrichissante, illustrant les possibilités créatives offertes par la fabrication numérique.

Exercice 2 : Création d’un objet en mobilisant un maximum de fonctions OpenSCAD - Petite Boite a Bijoux

Date de début et de fin 13/01/2026 :

Objectifs :

• Se familiariser avec les principales fonctions d’OpenSCAD à travers la création d’un objet codé.

• Explorer l’utilisation combinée de plus de fonctions possible pour concevoir des formes complexes et organiser l’intérieur de l’objet.

• Développer la maîtrise du paramétrage et de la personnalisation (gravure, perforations, compartiments..) pour obtenir un objet final précis et fonctionnel.

Contexte :

Pour cet exercice, j’ai codé une petite boîte à bijoux en forme de fleur, avec une séparation intérieure créant deux compartiments. Le bouchon comporte une ouverture en forme de fleur et mes initiales gravées. Ce projet m’a permis d’expérimenter et de combiner un maximum de fonctions OpenSCAD pour concevoir des formes organiques, gérer les détails internes et ajouter des éléments décoratifs, tout en apprenant à contrôler les paramètres du code pour un rendu précis.

Matériaux / Outils / Machines / Logiciels :

• Logiciel de slicing : PrusaSlicer
• Logiciel de coding : OpenSCAD
• Imprimante 3D : Original Prusa MK4S
• Filament : PLA 1.75mm

• Couleur : Bleu/Rose

• Température de la buse : 230 °C

• Température du plateau : 60 °C

Étapes de fabrication :

• Création du modèle 3D en codant directement l’objet dans OpenSCAD.


• Importation du fichier STL dans PrusaSlicer.

• Réglage des paramètres d’impression dans le logiciel.

• Génération du fichier G-code.

• Lancement de l’impression sur l’imprimante 3D.

• Retrait et inspection de l’objet une fois l’impression terminée.

Code:

// --- PARAMÈTRES ---
$fn = 60;
diametre = 55;
hauteur_boite = 25;
epaisseur = 2;
marge = 0.6;
initiales = "SK";

// --- MODULE FORME DE FLEUR ---
module forme_fleur(d, h) {
    union() {
        cylinder(h = h, d = d * 0.5);
        for (a = [0 : 60 : 300]) {
            rotate([0, 0, a])
            translate([d * 0.22, 0, 0])
                cylinder(h = h, d = d * 0.4);
        }
    }
}

// --- 1. LE CORPS DE LA BOÎTE ---
module corps_boite() {
    difference() {
        forme_fleur(diametre, hauteur_boite);
        translate([0, 0, epaisseur])
            forme_fleur(diametre - (epaisseur * 2), hauteur_boite + 1);
    }

    // SÉPARATEUR
    intersection() {
        forme_fleur(diametre - (epaisseur * 2.5), hauteur_boite - 6);
        translate([0, 0, (hauteur_boite - 6) / 2 + epaisseur])
            cube([diametre, epaisseur, hauteur_boite - 6], center = true);
    }
}

// --- 2. LE COUVERCLE OPTIMISÉ ---
module couvercle() {
    // PARTIE SUPÉRIEURE (Plaque + Gravures)
    difference() {
        forme_fleur(diametre, epaisseur);

        // FENÊTRE FLEUR
        translate([0, 0, -1])
            forme_fleur(diametre * 0.3, epaisseur + 2);

        // INITIALES
        translate([0, -14, epaisseur - 1.2]) // Creusé sur 1.2mm
            linear_extrude(height = 1.5)
                text(initiales, size = 6, halign = "center", valign="center", font="Liberation Sans:style=Bold");
    }

    // REBORD EN FORME DE FLEUR
    translate([0, 0, -3])
        difference() {
            // Le rebord extérieur
            forme_fleur(diametre - (epaisseur * 2) - marge, 3);

            translate([0, 0, -0.1])
                forme_fleur(diametre - (epaisseur * 4), 3.2);
        }
}

// --- RENDU FINAL ---
corps_boite();

// Couvercle à côté
translate([diametre + 15, 0, 0])
    couvercle();

Visuels :

Conclusion :

Ce projet m’a permis d’explorer et d’utiliser un grand nombre de fonctions d’OpenSCAD pour concevoir une boîte à bijoux fonctionnelle et personnalisée. Cependant, j’ai rencontré certaines difficultés lors de l’impression. Tenter d’imprimer la boîte et le couvercle en même temps provoquait des décalages du filament, ce qui m’a obligé à les imprimer séparément. De plus, le rebord intérieur initial du couvercle était trop petit et circulaire, ce qui empêchait le bouchon de se fixer de manière stable sur la boîte. Après l’impression, j’ai donc modifié le code du couvercle pour créer un rebord intérieur plus épais et en forme de fleur, afin d’améliorer la stabilité et de préparer une nouvelle impression plus réussie.
