ARDUINO | Gaspard SCHMITT Raphael BRADSHAW

EXERCICE ARDUINO



SCHMITT Gaspard

M1 Management de l'Innovation - FSI SU

gaspard.schmitt@etu.sorbonne-universite.fr



BRADSHAW Raphaël

M1 Management de l'Innovation - FSI SU

raphael.bradshaw@etu.sorbonne-universite.fr



____________________________________________________________________________________________________________________________

Contexte :

Dans le cadre de l'UE "Processus d'Innovation", nous nous initions à l'électronique en vu d'imaginer et concevoir le prototype de notre bien ou service innovant lié à notre PPE (Projet Pédagogique Encadré) qui est au cœur de notre parcours en Management de l'Innovation.

Objectif :

Découvrir et manipuler sur le logiciel Arduino pour tenter de régler l'allumage de Leds, l'intensité de la lumière, l'alternance programmé entre allumé et éteint.

____________________________________________________________________________________________________________________________

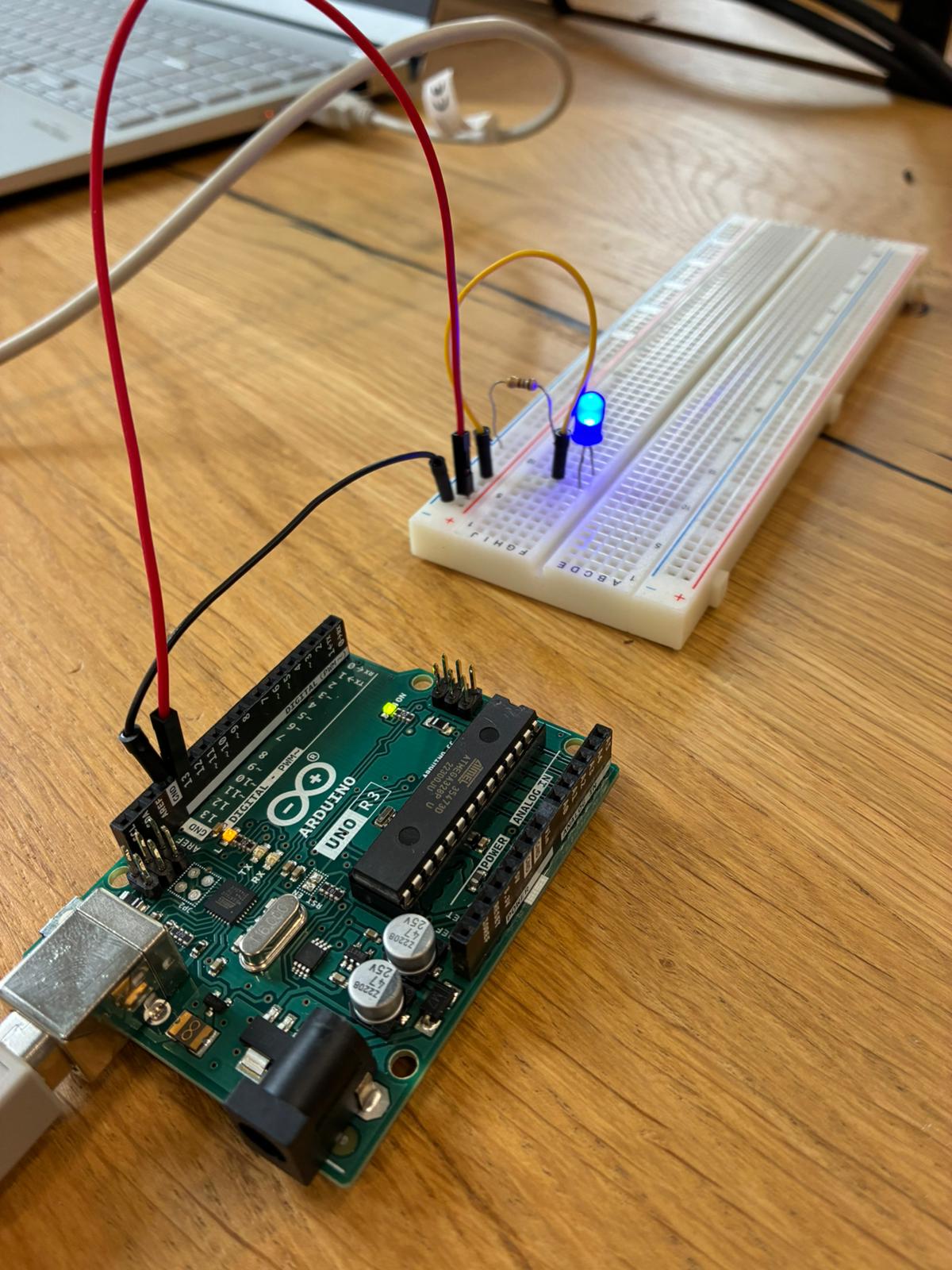

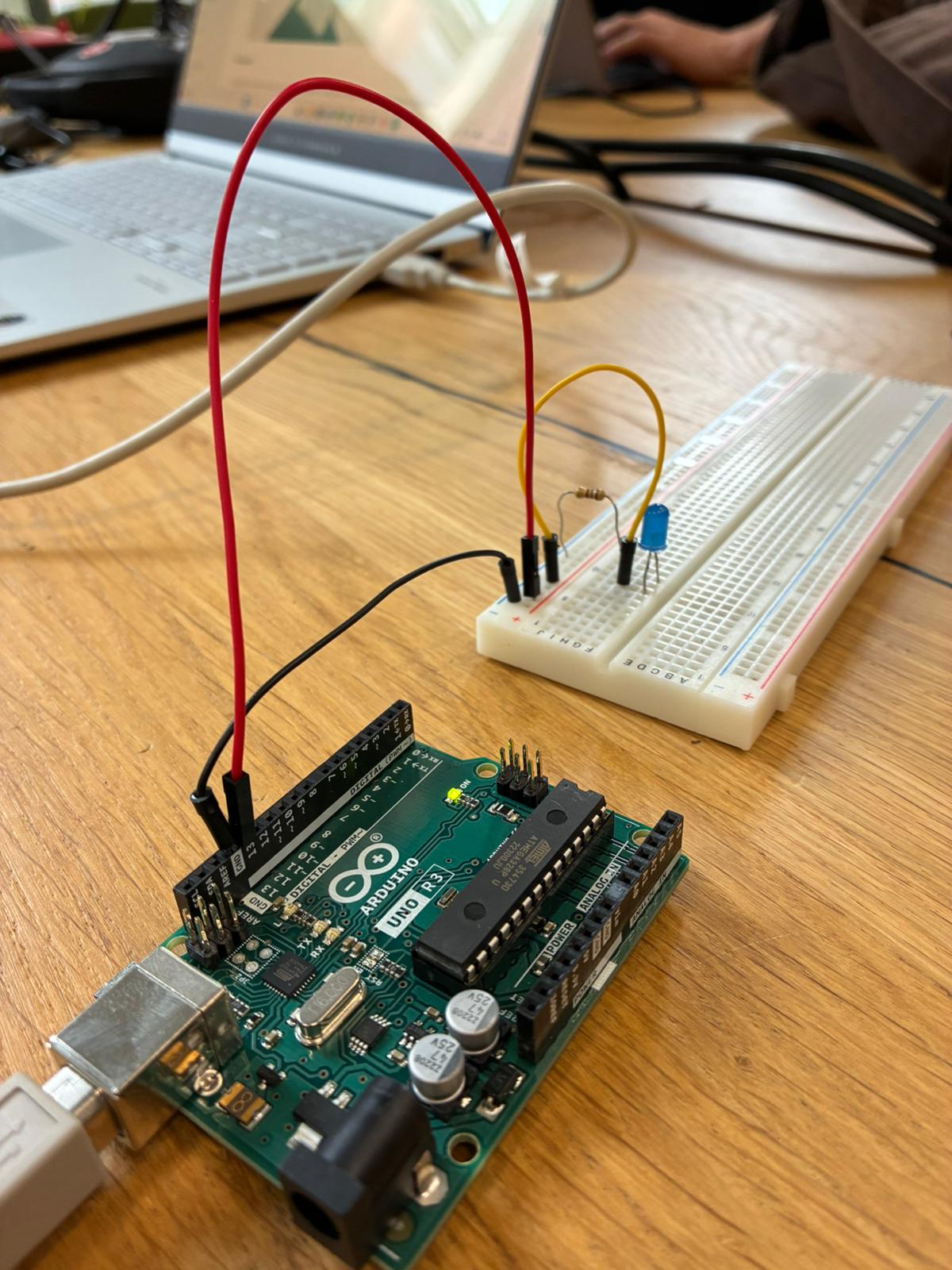

Etape 1 : faire clignoter la Led

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);
}
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}



Un code simple pour faire clignoter la Led par le biais d'un délais "allumé" et d'un délais "éteint".

____________________________________________________________________________________________________________________________

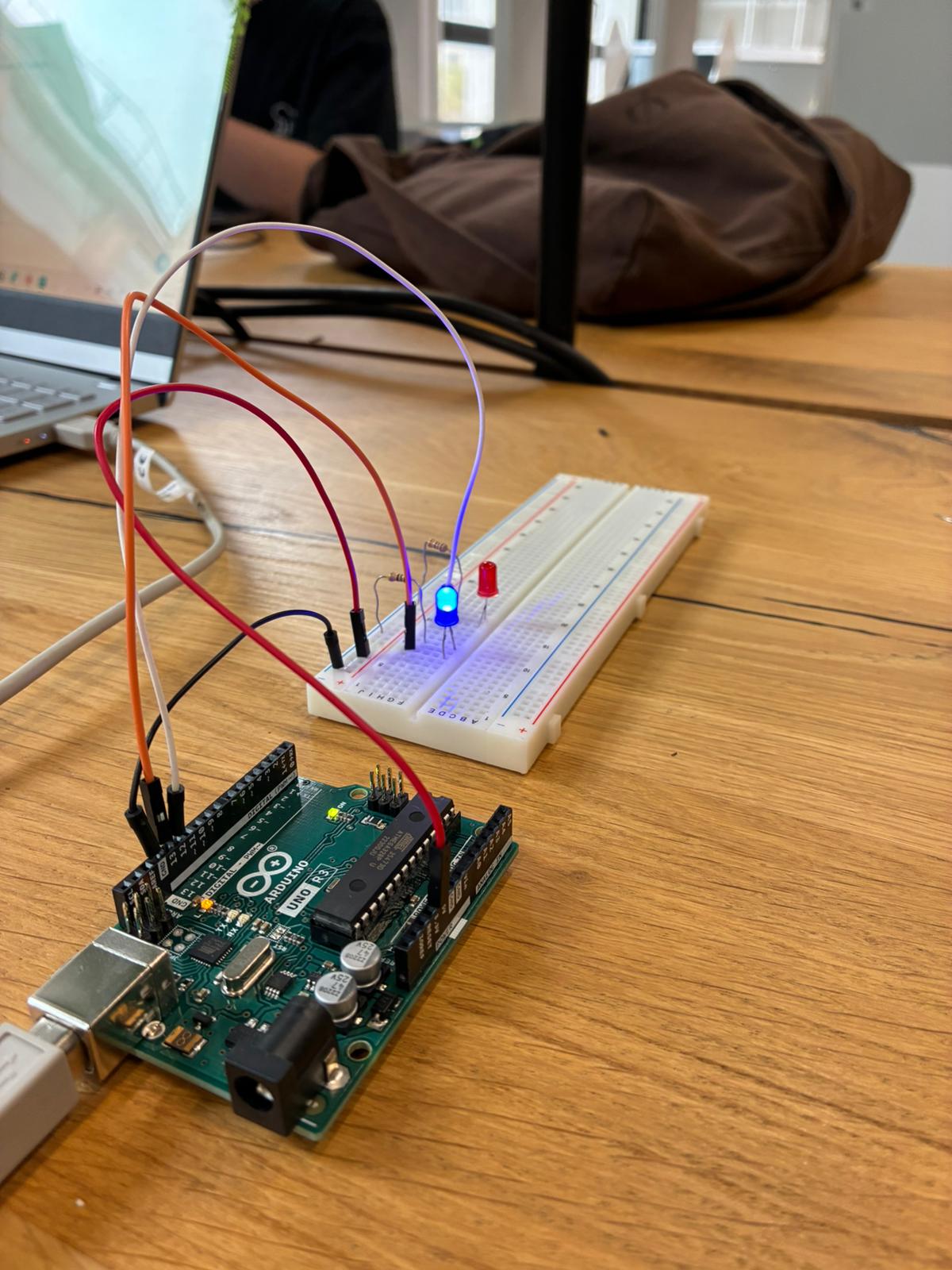

Etape 2 : faire clignoter deux Leds sur des rythmes différents

void setup() {
  pinMode(13, OUTPUT);
  pinMode(12, OUTPUT);
}
void loop() {
  digitalWrite(13, HIGH);
  delay(2000);
  digitalWrite(13, LOW);
  digitalWrite(12, HIGH);
  delay(1000);
  digitalWrite(12, LOW);
  delay(500);
}



Cette fois, on peut calibrer indépendamment le rythme de clignotement de chaque Led avec ses propres délais "allumé" et "éteint" (ça n'est pas seulement allumer l'une quand l'autre s'éteint).

____________________________________________________________________________________________________________________________

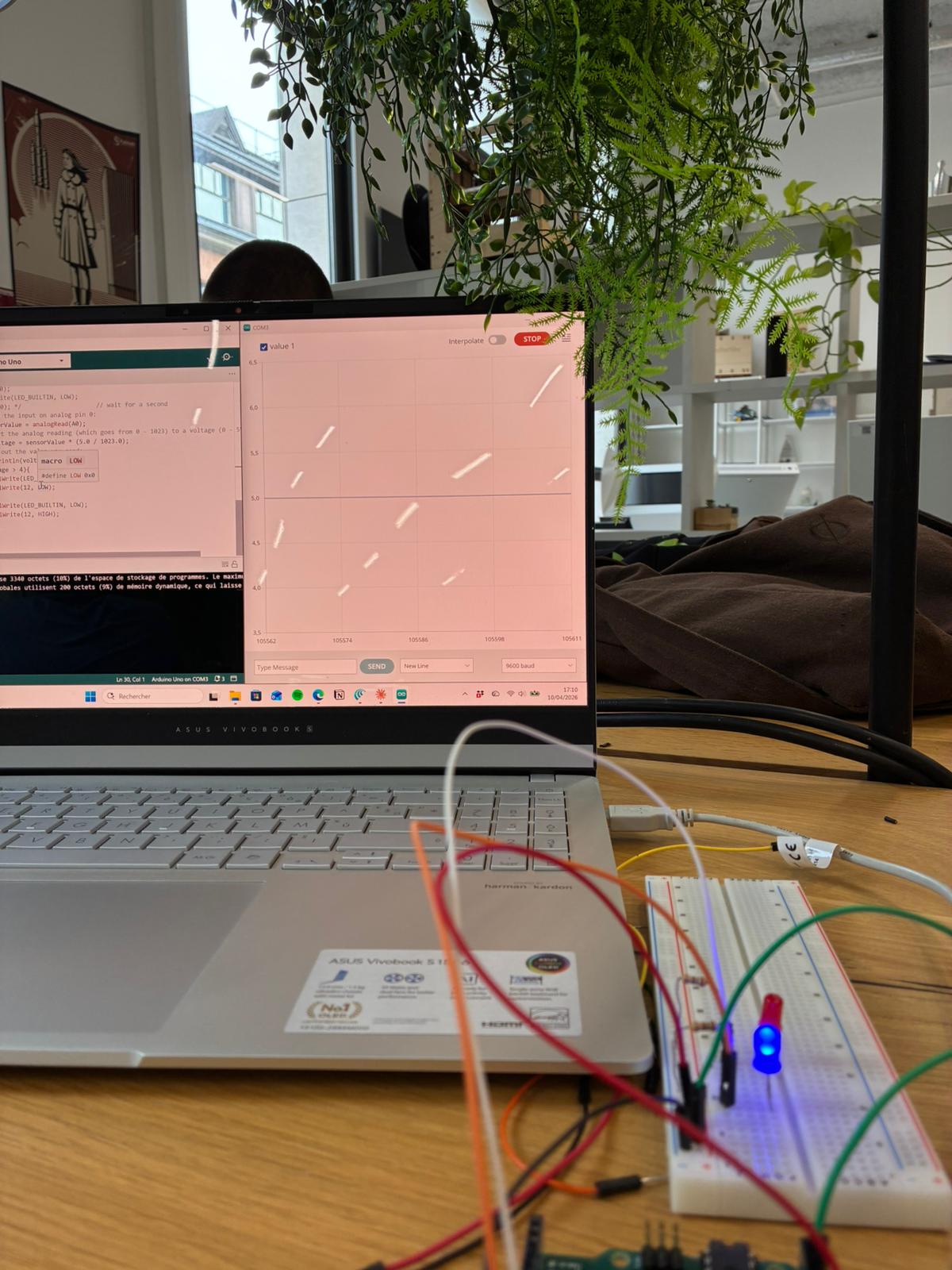

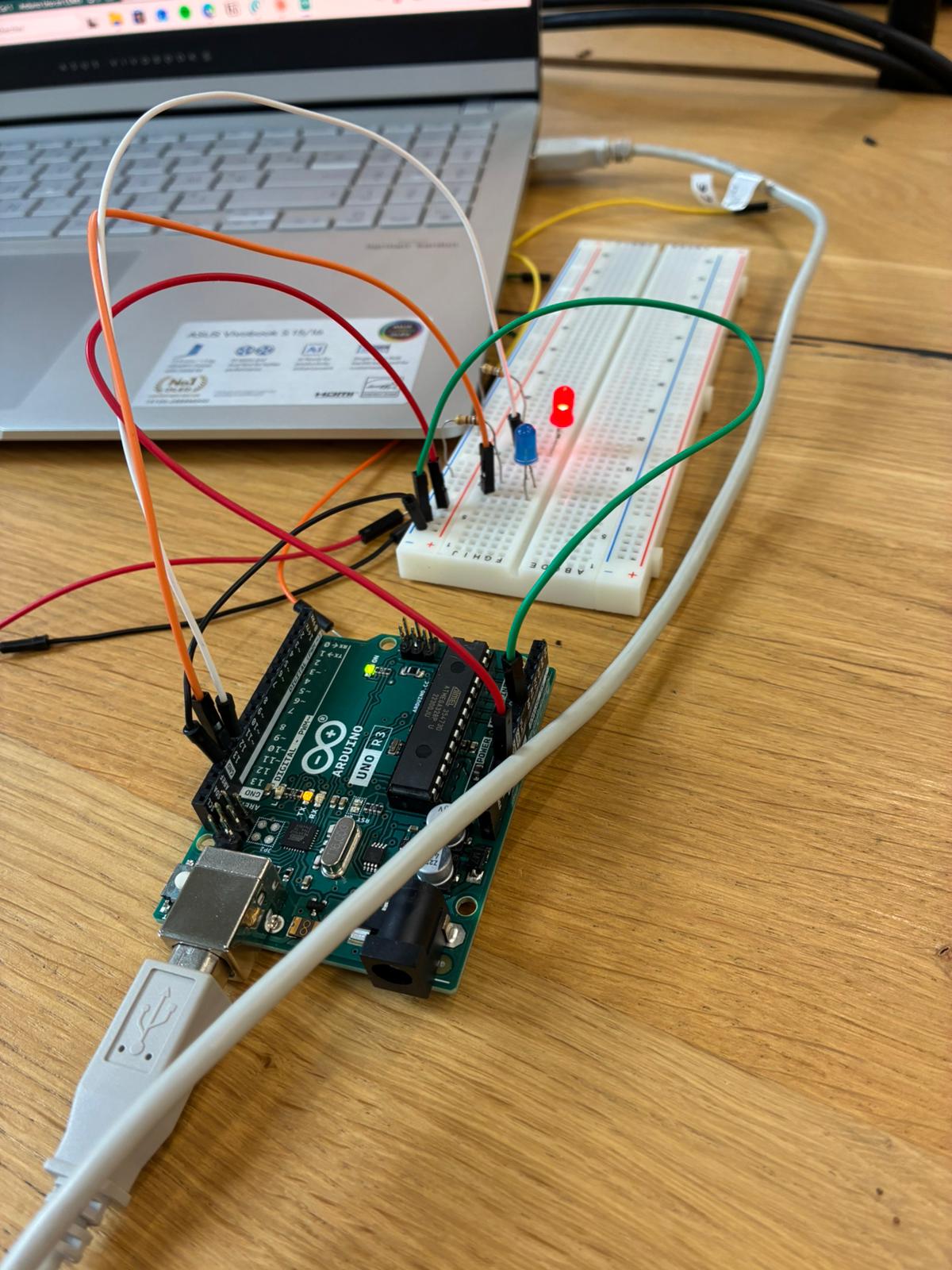

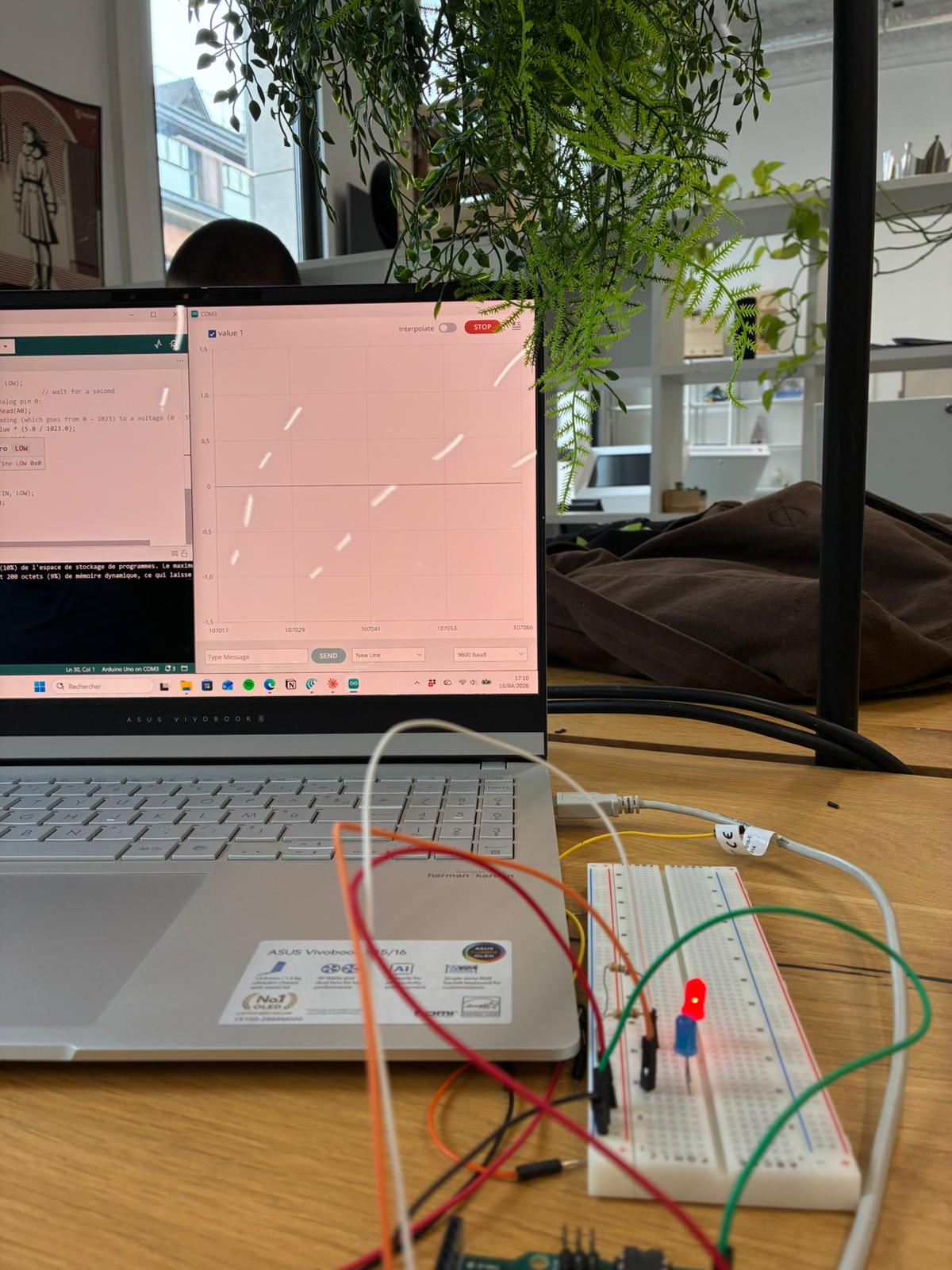

Etape 3 :

// the setup function runs once when you press reset or power the board
void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(LED_BUILTIN, OUTPUT);
  pinMode(12, OUTPUT);
  Serial.begin(9600);

}

// the loop function runs over and over again forever
void loop() {
  /*digitalWrite(LED_BUILTIN, HIGH);  // turn the LED on (HIGH is the voltage level)
  delay(1000);                      // wait for a second
  digitalWrite(12, LOW);   // turn the LED off by making the voltage LOW
  delay(1000);                      // wait for a second
  digitalWrite(12, HIGH);   // turn the LED off by making the voltage LOW
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000); */                     // wait for a second
    // read the input on analog pin 0:
  int sensorValue = analogRead(A0);
  // Convert the analog reading (which goes from 0 - 1023) to a voltage (0 - 5V):
  float voltage = sensorValue * (5.0 / 1023.0);
  // print out the value you read:
  Serial.println(voltage);
  if (voltage > 4){
    digitalWrite(LED_BUILTIN, HIGH);
    digitalWrite(12, LOW);
  } else{
    digitalWrite(LED_BUILTIN, LOW);
    digitalWrite(12, HIGH);
  }
}
