Seringue

Informations

• DE VILLARDI DE MONTLAUR Cyril / MOCUMBI TOMAS Thindeka

• cyril.de_villardi_de_montlaur@etu.sorbonne-universite.fr / thindeka_claudia.thindeka@etu.sorbonne-universite.fr
• Master 1 MeDH, SDI

• 23/03/2026

Contexte

Dans le cadre de notre UE de "XAO et Fablab" (UM4RBM20) nous devions imprimer une pièce 3D. L'objectif est de créer un assemblage non moulable.

Nous avons décidé d'imprimer une seringue modélisée avec SOLIDWORKS. En effet, elle n'est pas moulable pour les raisons suivantes :

• il y a des pièces imbriquées, le piston est à l'intérieur du tube
• pièces très minces et creuses
• le mécanisme est mobile, le piston doit glisser dans le tube

Par la suite on a eu pour objectif de rendre la seringue étanche.

Nous avons donc fait 2 impressions.

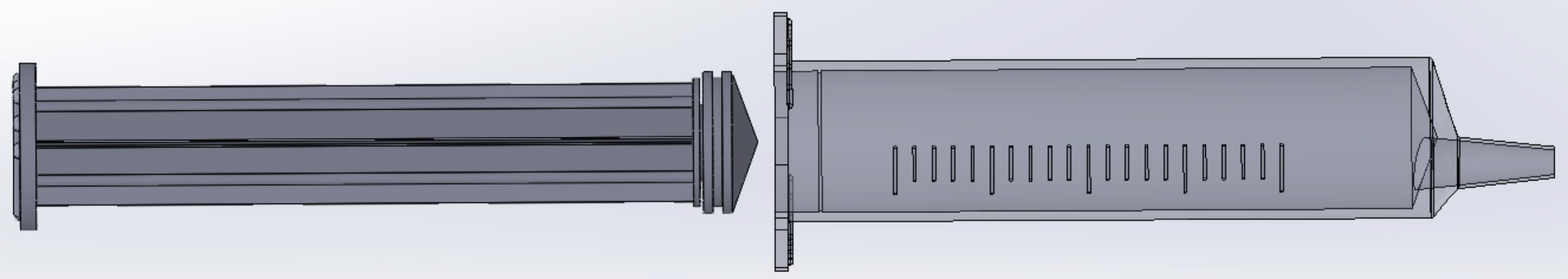

Modèle

Pièces

Pièce principale
- Lissage (type dôme, fait avec un cercle distant du haut cylindre de 4mm)
- Enlèvement de matière, pas simple (parois complexe)
- Indication des niveaux du tube, extrusion complexe

Plunger (piston)
- Afin de faciliter l'impression de la partie supérieur (sorte de pont/champignon), création de parois fines en étoile

Plunger_rubber (joint en caoutchouc du piston)
- TLU (matériau plus flexible)

1ère impression

Matériel

• Imprimante 3D : Original Prusa MK4S
• Filament : Generic PLA pour toutes les pièces

Réglages d'impression

• hauteur de couche : 0.20mm
• remplissage : 15%
• motif de remplissage : grille
• largeur de bordure : 0mm
• avec supports

Défauts

• arbre de support de taille trop conséquente
• le joint du piston n'est pas assez flexible (PLA n'est pas le filament adapté)

2ème impression



Matériel

• Imprimante 3D : Original Prusa MK4S
• Filament : PETG (pièce principale), Generic TLU (joint du piston)




Changements de modélisation

pour l'arbre principal :

• hauteur du dome : 4mm -> 6mm
• épaisseur du déverseur : 0.5mm -> 1mm
• augmentation du congé : 0.5mm -> 1.5mm

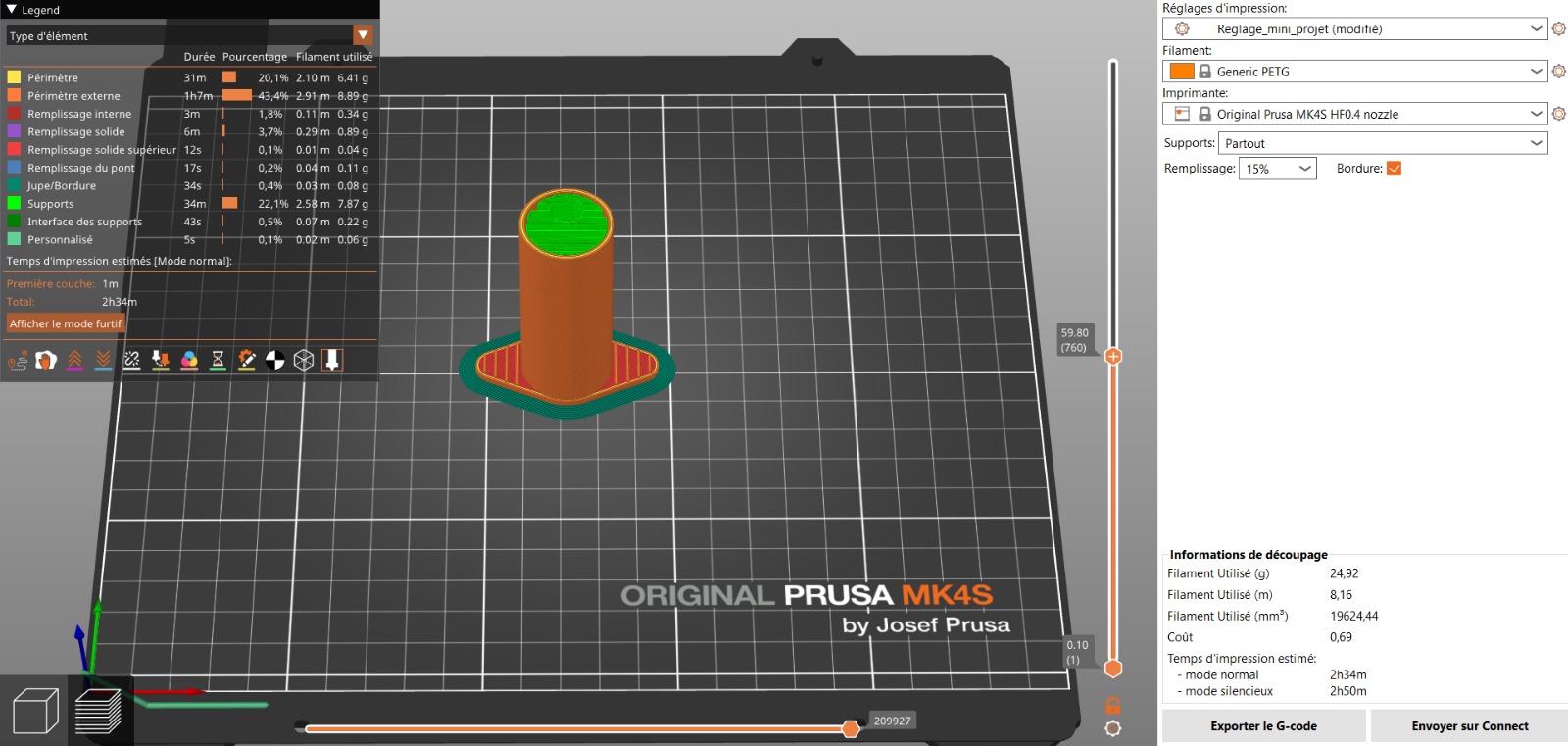

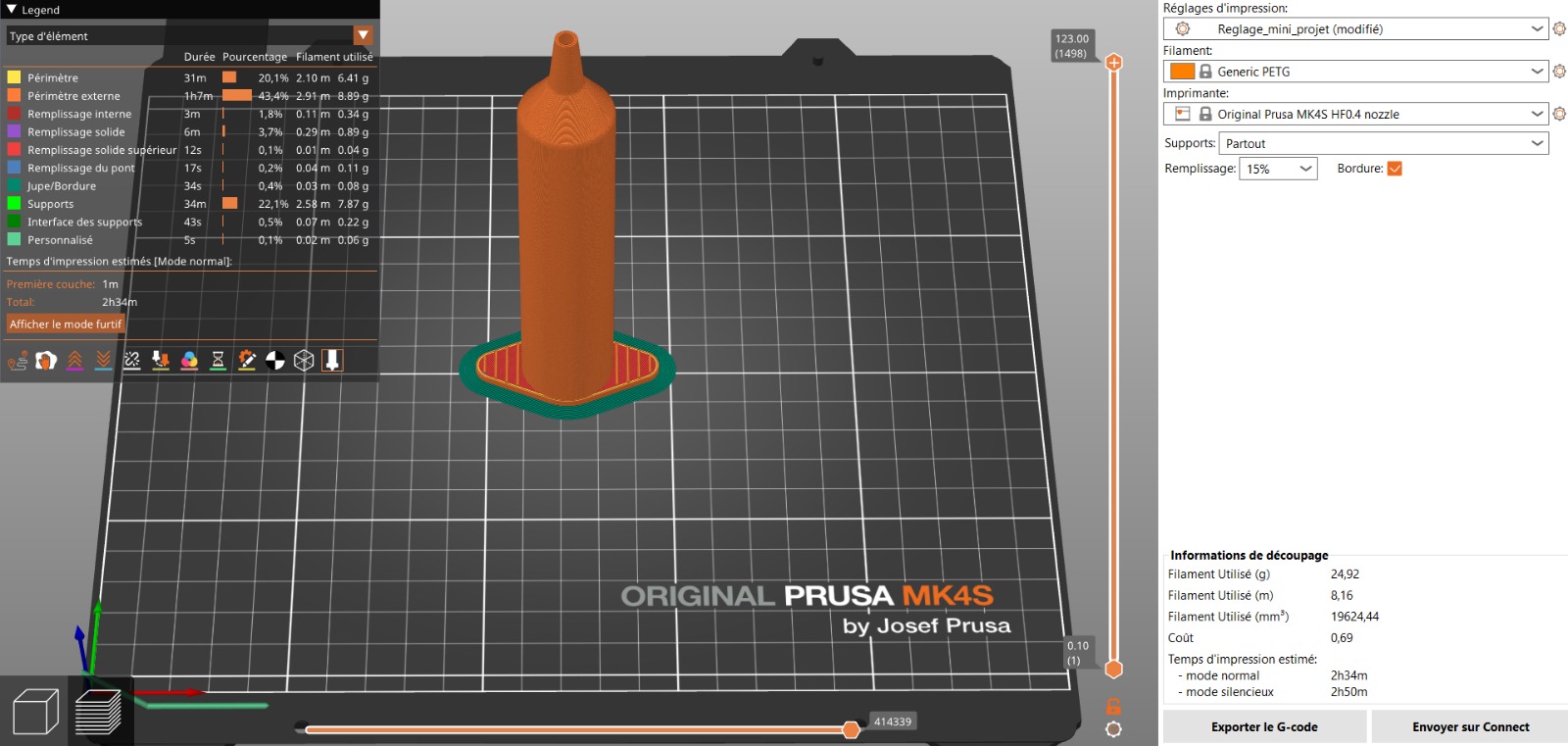

Changements de réglages

• qualité du maillage : faible -> moyen
• température d'extrusion (+10°) : 1ère couche : 240°, autres couches : 235°
• hauteur de couche : 0.10mm
