Tiroir à Poussée

Tiroir à Poussée

Informations

• Yacine Chabane, Florent Ammirati, Thierry Huang
• yacine.chabane@etu.sorbonne-universite.fr, florent.florent_jean_bernard@etu.sorbonne-universite.fr , thierry.huang@etu.sorbonne-universite.fr
• MeDH
• Tout nos fichiers sont dans le zip boite_tiroir_ressort_plaque.zip

Vue d'ensemble

Ce projet est un jeu de dames autonome composé d'une boîte en bois intégrant un plateau de jeu en verre sur le dessus et un tiroir à mécanisme push-to-open en dessous, destiné au rangement des pièces de jeu. L'ensemble est assemblé par encastrement en peigne (finger joints - 3mm de hauteur et 6 mm de largeur) sur toutes les jonctions entre panneaux.

Structure

La boîte est construite à partir de panneaux en bois de 3mm d'épaisseur, assemblés par finger joints. Elle se compose des éléments suivants :

• Le fond de la boîte est un panneau rectangulaire avec finger joints sur les quatre bords.

• Les côtés sont deux panneaux rectangulaires verticaux avec finger joints sur tous les bords.

• Le dessus de la boîte est un panneau rectangulaire avec finger joints sur les quatre bords, sur lequel repose la plateforme de verre.

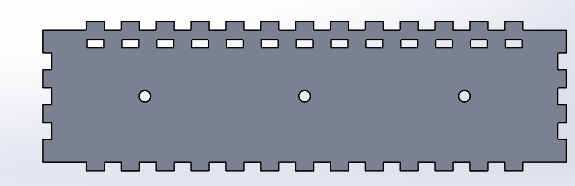

• La face arrière est un panneau plein sans découpe avec des trous à 0.4 cm.

• La façade servant à la fois de poignée de traction et de logement pour la plaque de verre.

Plateau de jeu

Une plateforme en bois avec des encastrements en peignes sur les quatre bords est fixée sur le dessus de la boîte. Elle accueille la plaque de verre constituant le damier. Une plaque de bois de maintien est posée sur le verre pour le retenir verticalement.

Plaque de jeu

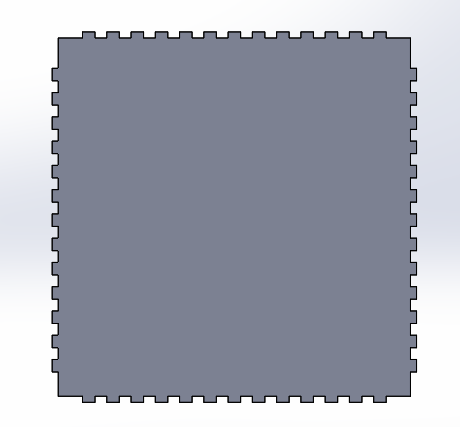

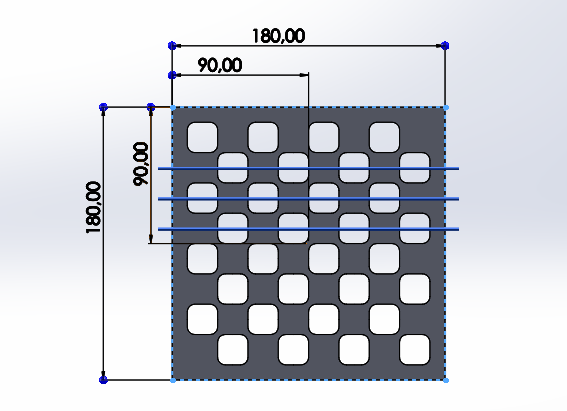

La plaque de jeu est dessiné sur Solidwork:

Tiroir

Le tiroir coulisse à l'intérieur de la boîte sous le plateau de jeu. Il est composé de :

• Un bas de tiroir rectangulaire avec finger joints sur les quatre bords.

• Deux côtés rectangulaires avec finger joints sur les bords d'assemblage.

• Une face avant et une face arrière — la face avant comporte une découpe en arc de cercle (rayon 54,90mm).

La cavité intérieure stocke les pièces de dames.

Mécanisme Push-to-Open

Le tiroir fonctionne grâce à un mécanisme à ressort imprimé en 3D. Ce mécanisme dispose de deux positions stables : tiroir rentré et tiroir sorti. Une pression sur le tiroir jusqu'à l'émission d'un déclic engage le verrou. Une seconde pression libère le ressort et éjecte le tiroir.

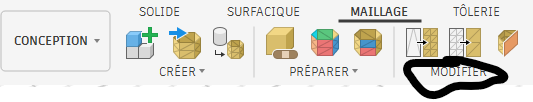

Dans ce dossier, on a modifier la base qui permet de contenir le ressort. Le fichier est en stl. On peut le modifier sur Solidwork ou Fusion 360. Ici c'est Fusion 360. Pour modifier un de ces fichiers, il faudra utiliser la fonction maillage pour le faire. Il faudra aller dans Fusion 360 -> Maillage -> Convertir le maillage et OK.

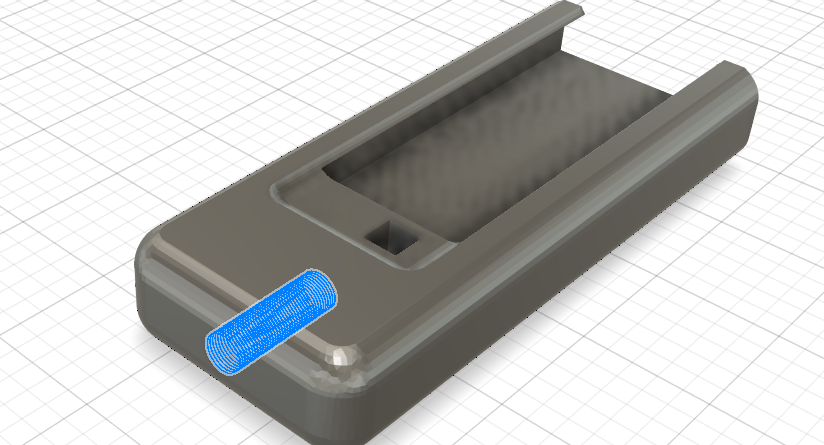

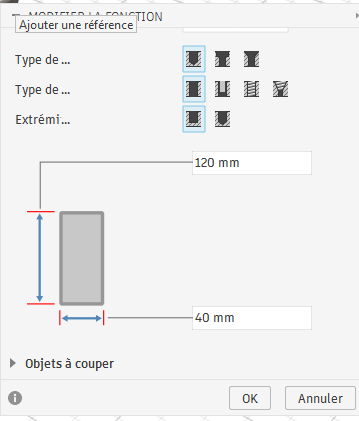

On a mis un trou avec filetage, pour pouvoir utilisé une vis. C'est pour fixer le ressort sur la boîte à tiroir. On a choisit une vis qui a un diamètre de 0.4 cm.

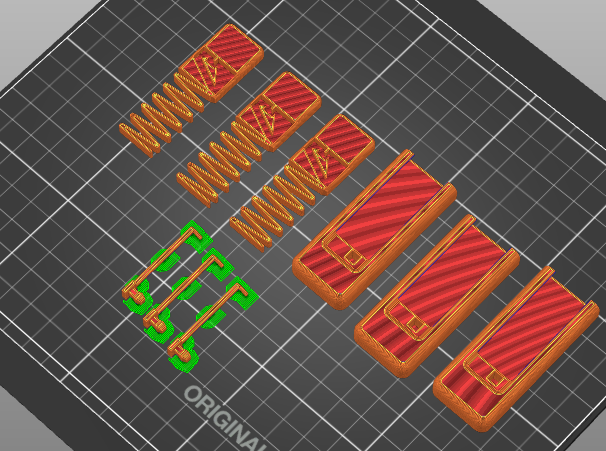

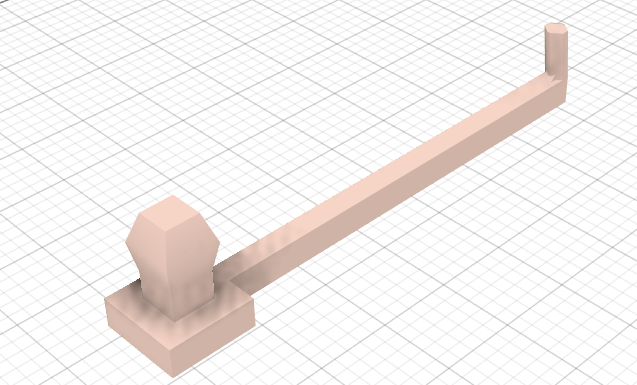

On a imprimé 3 ressorts, pour le mettre au fond du tiroir. La tige est à l'origine comme ça:

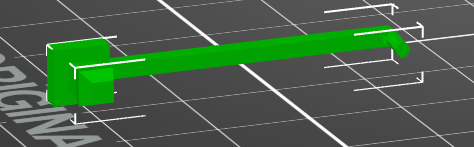

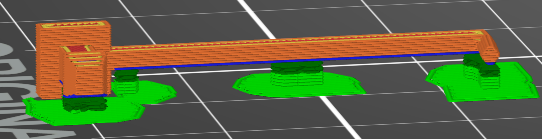

Pour l'impression, on a mis la tige dans ce sens :

C'est pour qu'il soit moins facile à cassé. En imprimant avec le fichier d'origine sans modification, on a vu qu'après 3 ou 4 appuii, il se casse très facilement. La tige doit avoir un support pour qu'il soit bien imprimé.

On imprime 3 ressorts pour que les ressorts fonctionne très bien avec la boîte à tiroir.

Matériaux

• Contre-bois peuplier : épaisseur 3mm.
• PMMA damier : épaisseur 3mm.
• 3 Composants du mécanisme à ressort : impression 3D.
• 3 Vis de diamètre 0.4 cm.

Assemblage et résultat:

On commence par visser les ressort et on assemble la boîte et le tiroir. Puis mettre le verre au dessus.

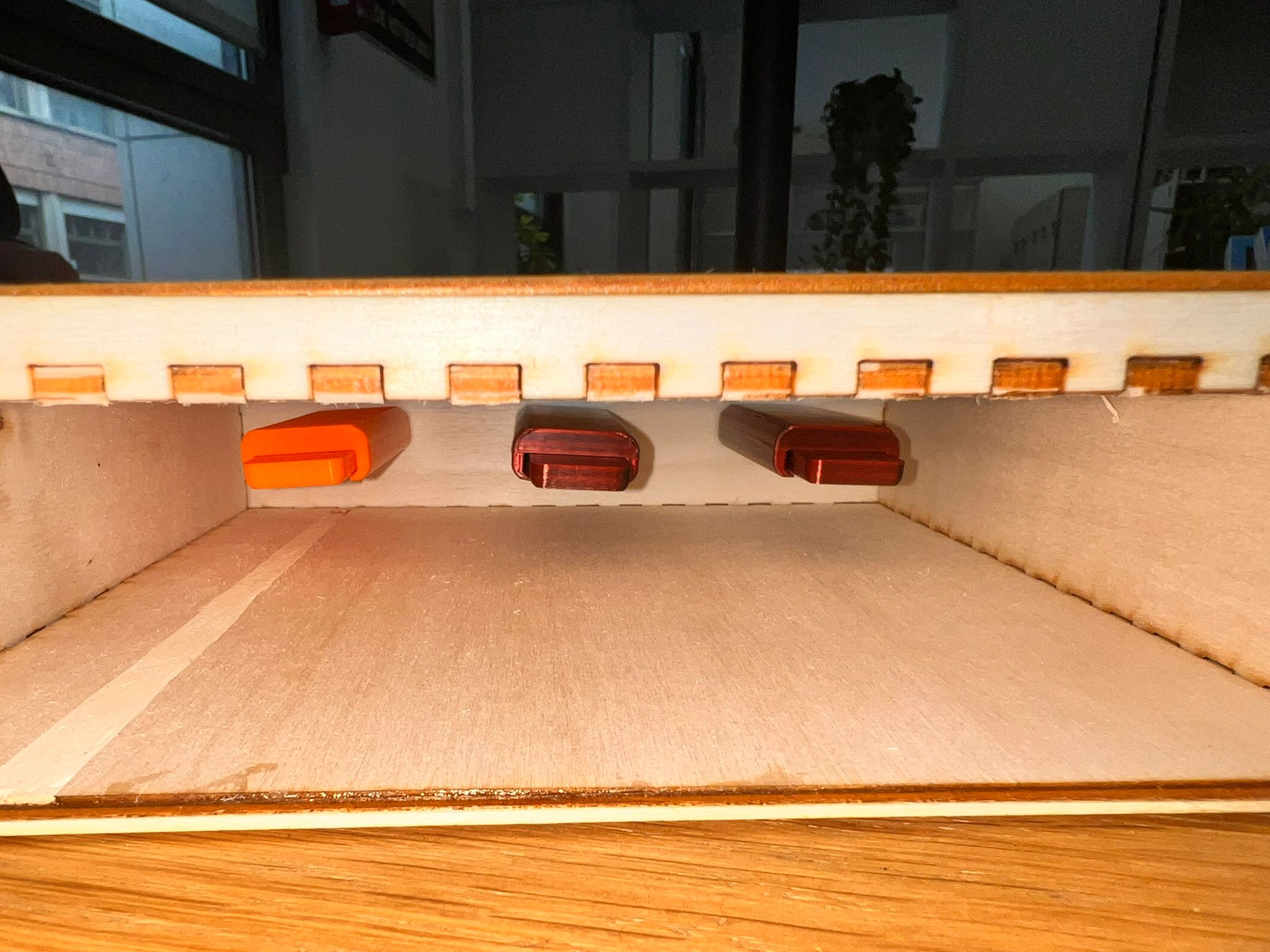

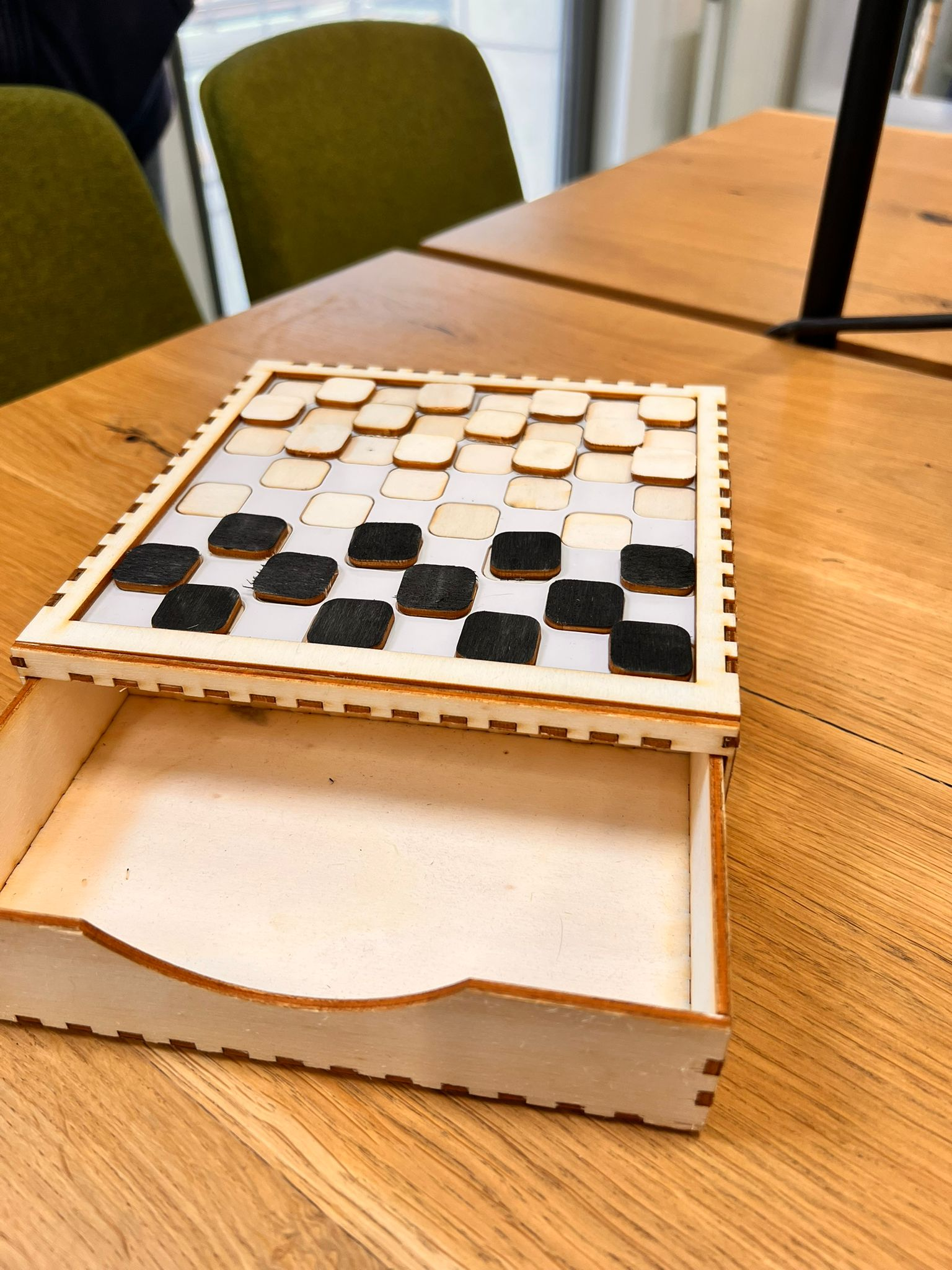

On obtient le résultat qui est en-dessous. La boîte à tiroir est bien assembler. On peut le sortir et le faire entrée en appuyant sur les ressorts qui sont dans la boîte.

Journal de bord:

9/04/2026

Impression 3D du ressort.

14/04/2026

Préparation du design de la boîte, du tiroir, et de la plaque verre sur Solidwork.

18/04/2026 - 21/04/2026

Premiers tests de découpe laser sur la boîte à tiroir. Le test n'a pas été un succès. L'assemblage ne fonctionne pas très bien. Les dents ne rentre pas très bien sur les trous crées. On a redesigner la boîte sur solidwork

25/04/2026

Lancement à nouveau du découpe laser. Ceci a été un succès. On arrive à assembler correctement le tiroir. Les pièces du tiroir sont correctement emboîter entre eux.

27/04/2026

Modification du design du ressort sur Fusion 360. On ajoute un trou sur la base du ressort pour que le ressort puisse être visser et s'acrocher avec la boîte.

30/04/2026

Impression 3D à nouveau du ressort après l'avoir designer. Découpe de la boîte et de la plaque en PMMA. On tente d'assembler la boîte qui contiendra le tiroir et la plaque en PMMA. On a constater que la plaque en PMMA et la planche pour le supporter est trop grand pour la boîte. On ne peut pas les mettre en haut. On les a modifié pour qu'il rentre dans la boîte.

04/05/2026

Découpe à nouveau de la plaque en PMMA et de la planche de support. On assemble la boîte. Visser les ressorts au fond de la boîte. La planche de support et la plaque PMMA rentre très bien sur le haut de la boîte. On test la boîte. Cela fut un succès la boîte à ressort arrive à très bien ressortir le tiroir et l'enfermer.

Point à améliorer:

Malgré qu'on a réussi à faire notre boîte à tiroir aec ressort, on peut encore améliorer notre boîte.

Par exemple:

• Mettre des crochets sur le tiroir pour que quand on ferme le tiroir, le tiroir soit vraiment fermé et qu'il ne sort pas quand on l'enferme.
• Les ressorts ne fonctionne pas très bien avec le tiroir. On pense qu'il faut mettre 2 des 3 ressorts sur les 2 côtés du bord de la boîte.
