Première impression : Découverte

Séance découverte du monde de l'impression 3D et de comment imprimer des modèles.
On a découvert le logiciel PrusaSlicer puis nous devions choisir dans l'onglet printables du logiciel un modèle 3D simple à imprimer. Après un peu de scrolling sur la page Modèle à la une, j'ai décider pour cette séance de prendre un dessin simple d'un elf qui dort qui peut servir de porte clé.

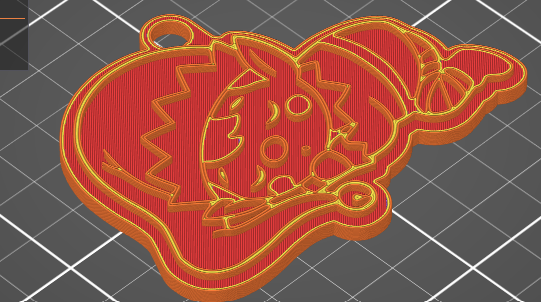

Photo sur Prusa (20min d'impression estimé) :

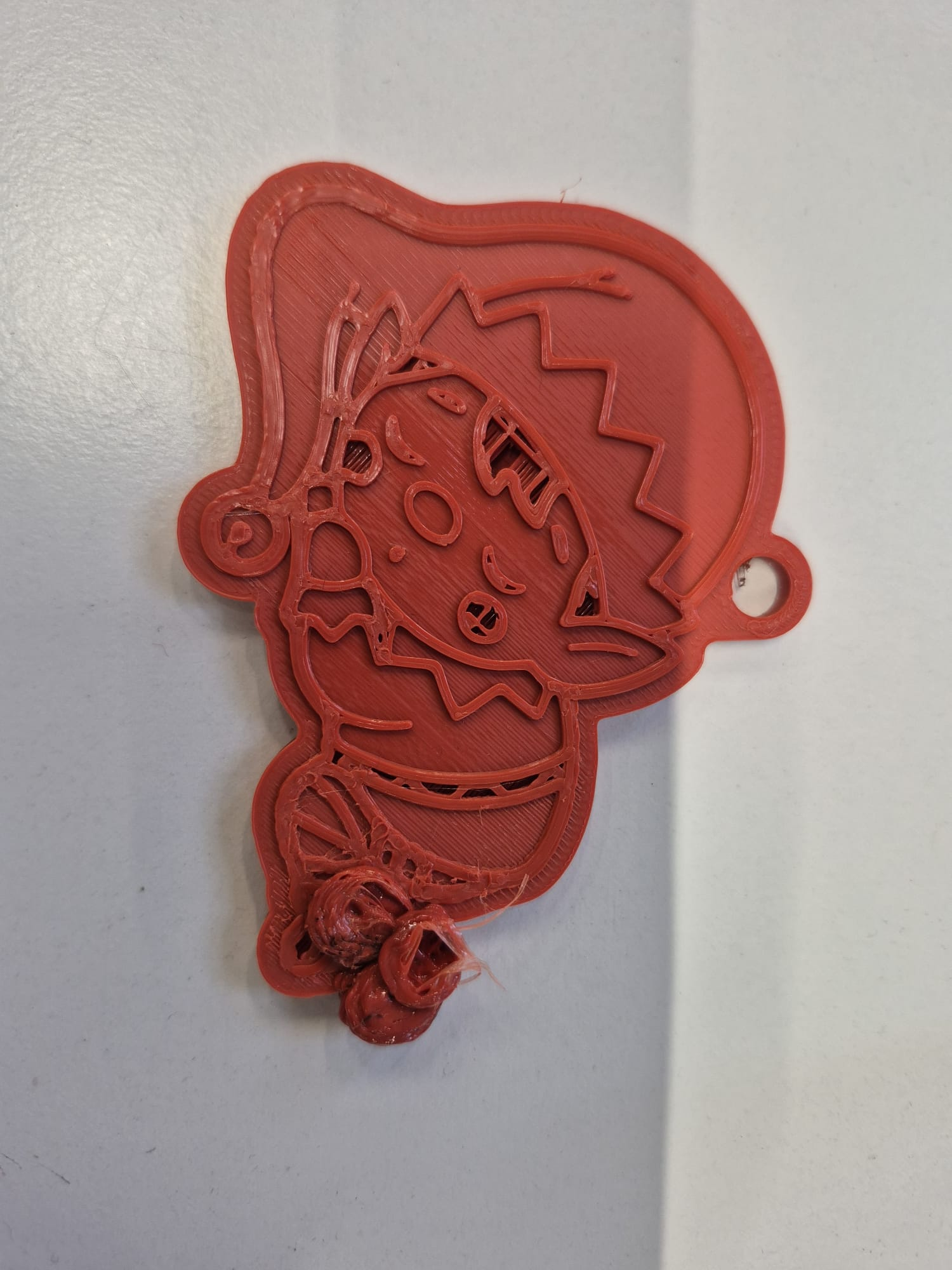

Résultat :

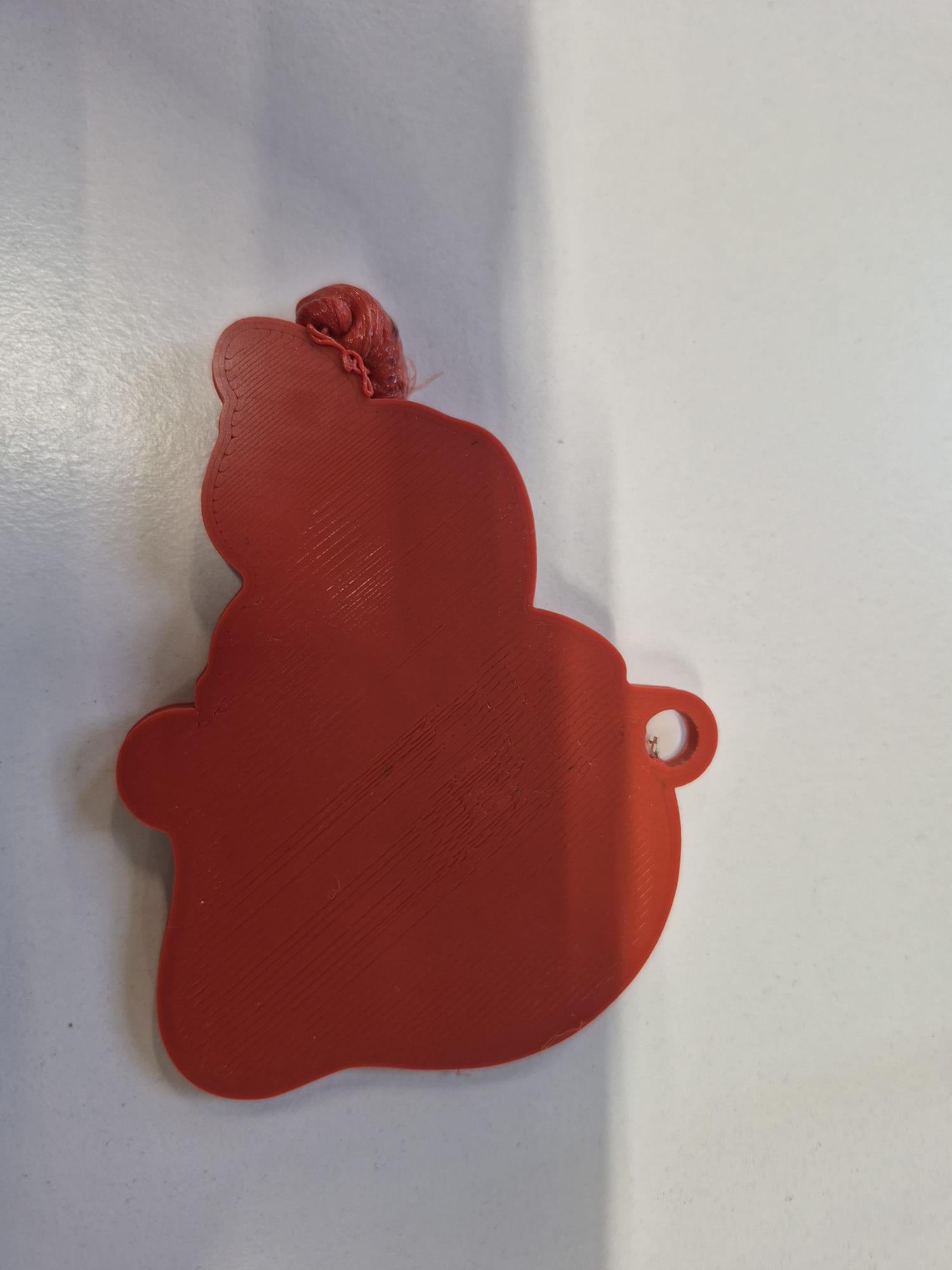

Mon impression n'as pas complétement réussi à cause d'un point que je ne connaissais pas, l'adhérence entre l'objet qu'on imprime et la table d'impression. Mon objet à donc glisser vers la fin d'impression et l'imprimante est resté bloqué au niveau du bas comme on peut le remarquer avec la petite boule de plastique.

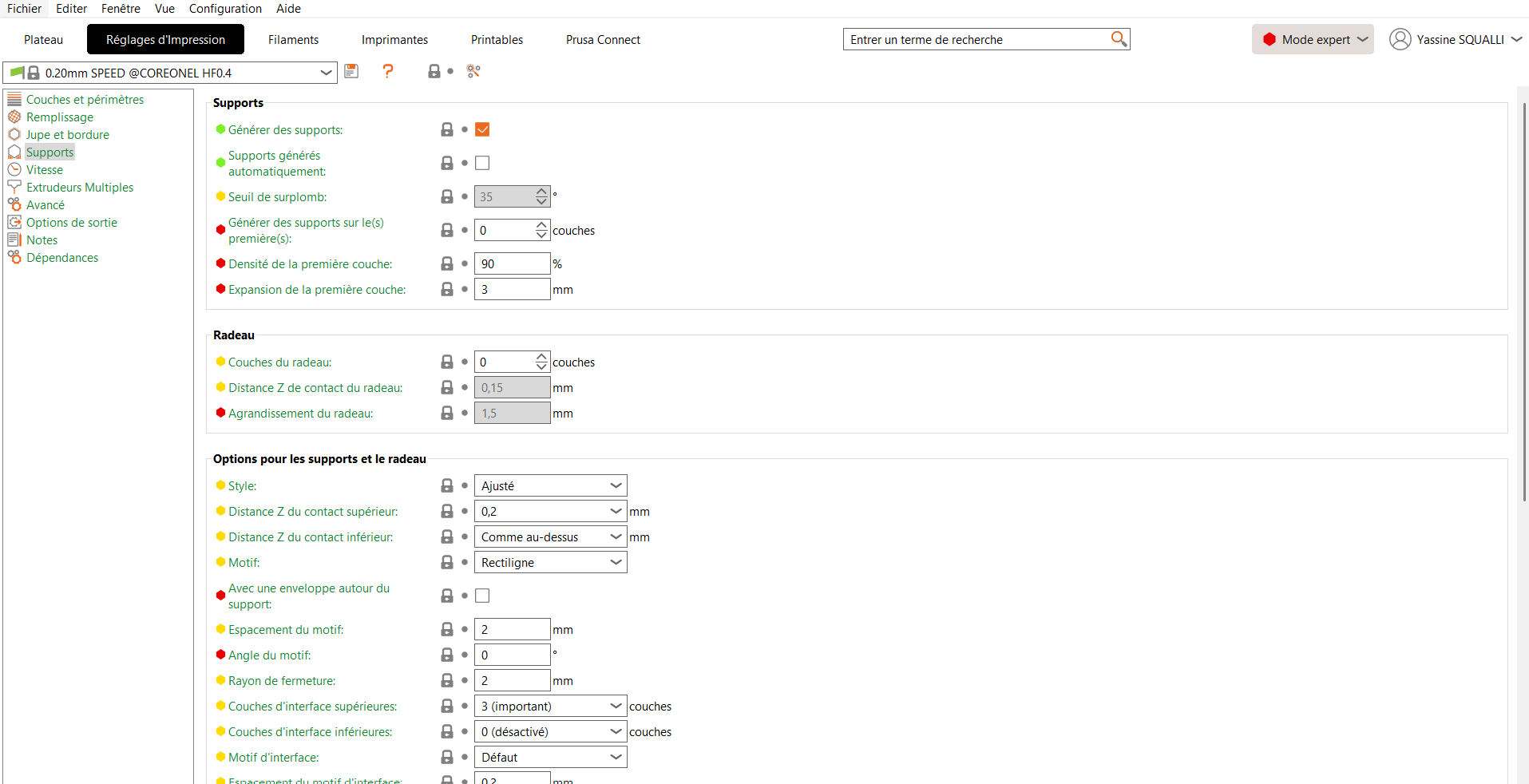

La solution est d'ajouter un support pour éviter que l'objet glisse. Sur PrusaSlicer on va dans les réglages d'impression => support et on se met en mode expert pour choisir l'épaisseur de la couche et autre paramètres.

Deuxième impression : Maracas fait avec OpenScad (Pause pendant l'impression)

Pour cet exercice, j'ai modélisé une maracas (un instrument de percussion) sur OpenScad. J'ai d'abord créer une sphère vide avec un bas plat pour qu'elle tienne bien pendant l'impression. Puis sur Prusaslicer, j'ai ajouter un support et mis une pause à mis impression afin d'insérer du riz pour bruit avant de continuer.

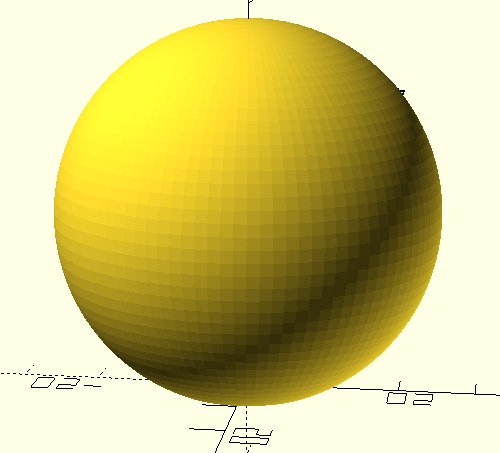

Partie OpenScad :

Maracas_Yass.scad

// Paramètres
$fn = 100; // Résolution
diametre = 50; // Diamètre de la boule en mm
epaisseur_paroi = 2; // Épaisseur de la coque en mm

translate([0, 0, (diametre / 2) - 2]){
        difference() {
        // 1. La forme extérieure
        sphere(d = diametre);

        // 2. La forme intérieure (le vide pour le riz)
        sphere(d = diametre - (epaisseur_paroi * 2));

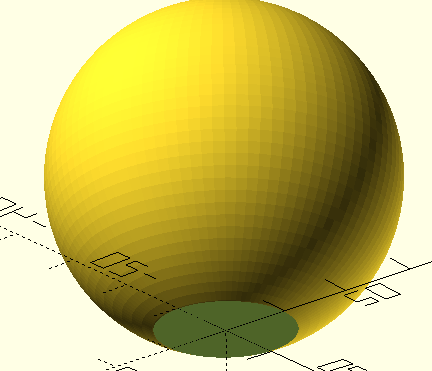

        // 3. La coupe à la base pour l'adhésion au plateau
        // On enlève une petite tranche en bas pour que ça aide à tenir avec le support
        translate([0, 0, -diametre/2])
        cube([diametre, diametre, 4], center = true);
    }
}

 Photo sur Prusa (50 min d'impression estimé) :

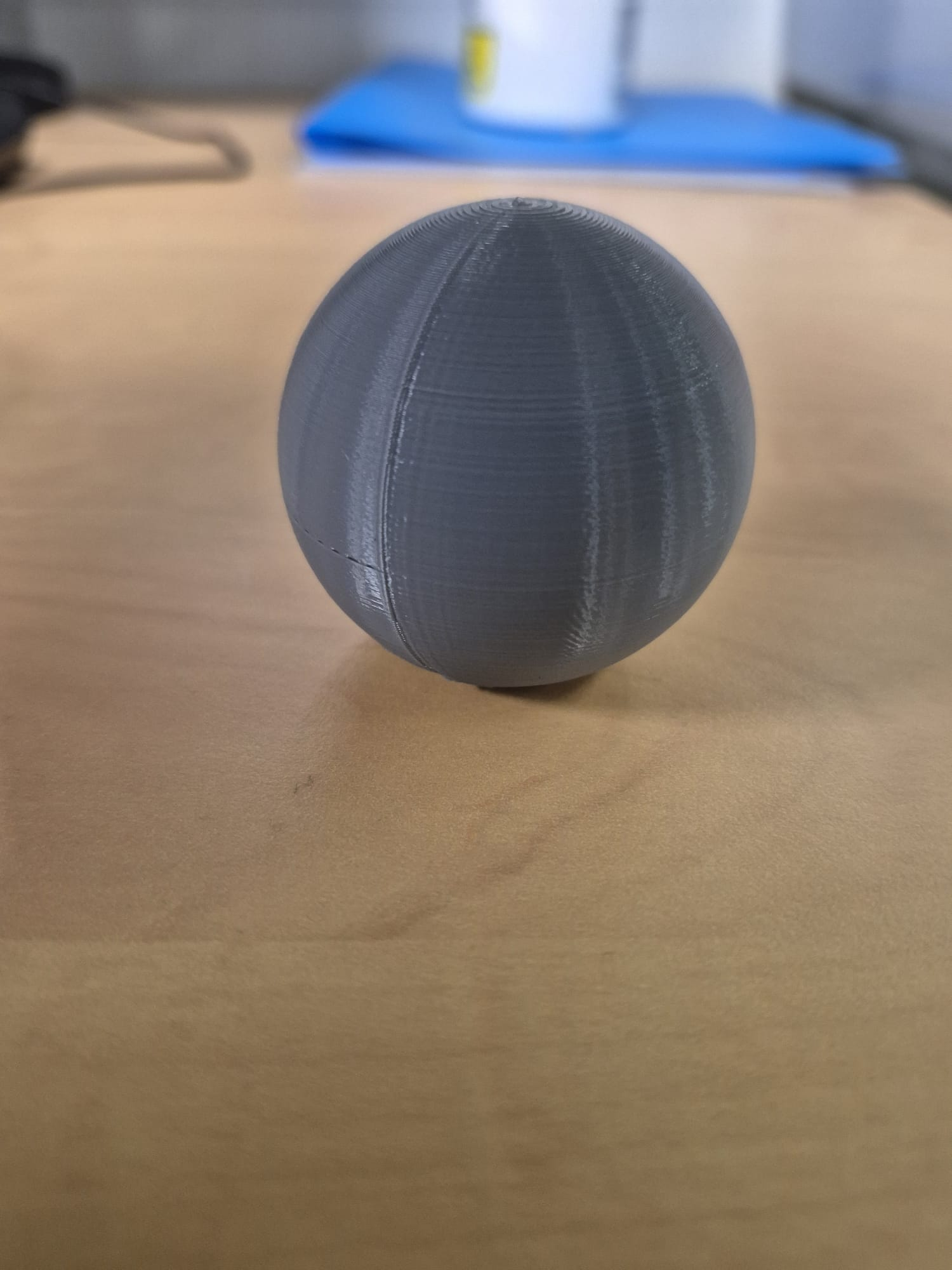

Résultat :

Mon impression a assez bien réussi, comme on peut le voir dans la vidéo, il y'as un cylindre à l'intérieur de la sphère qui à servi de support et qu'on peut l'enlever sauf qu'il a un rôle important : il permet de garde le riz à l'intérieur. Je suis très satisfait de cette impression.
