Dilara AKSU

Séance 16/12/2025

Exercice 1 : Impression 3D d’un modèle existant

Figurine – Sitting Cat

Objectifs :

• Découvrir le fonctionnement de l’impression 3D à partir d’un modèle déjà existant.

• Se familiariser avec les étapes de préparation d’un fichier pour l’impression à l’aide d’un logiciel de slicing.

• Observer l’influence des paramètres d’impression sur le résultat final.

• Analyser les limites de l’impression FDM lors de la reproduction de formes détaillées.

Présentation du projet :

Dans le cadre de cet exercice, l’objectif était de réaliser une impression 3D à partir d’un modèle déjà existant afin de comprendre le fonctionnement global du processus d’impression.

Pour cela, j’ai choisi d’imprimer une petite figurine de chat assis (Sitting Cat) provenant de la bibliothèque de modèles Printables. Ce type de modèle présente plusieurs formes arrondies et des détails fins, notamment au niveau des oreilles, de la queue et du visage.

L’impression d’un objet organique comme celui-ci permet d’observer la manière dont l’imprimante gère les courbes, les petits détails et les transitions entre les différentes couches.

Matériel et logiciel utilisés :

• Logiciel de slicing : PrusaSlicer

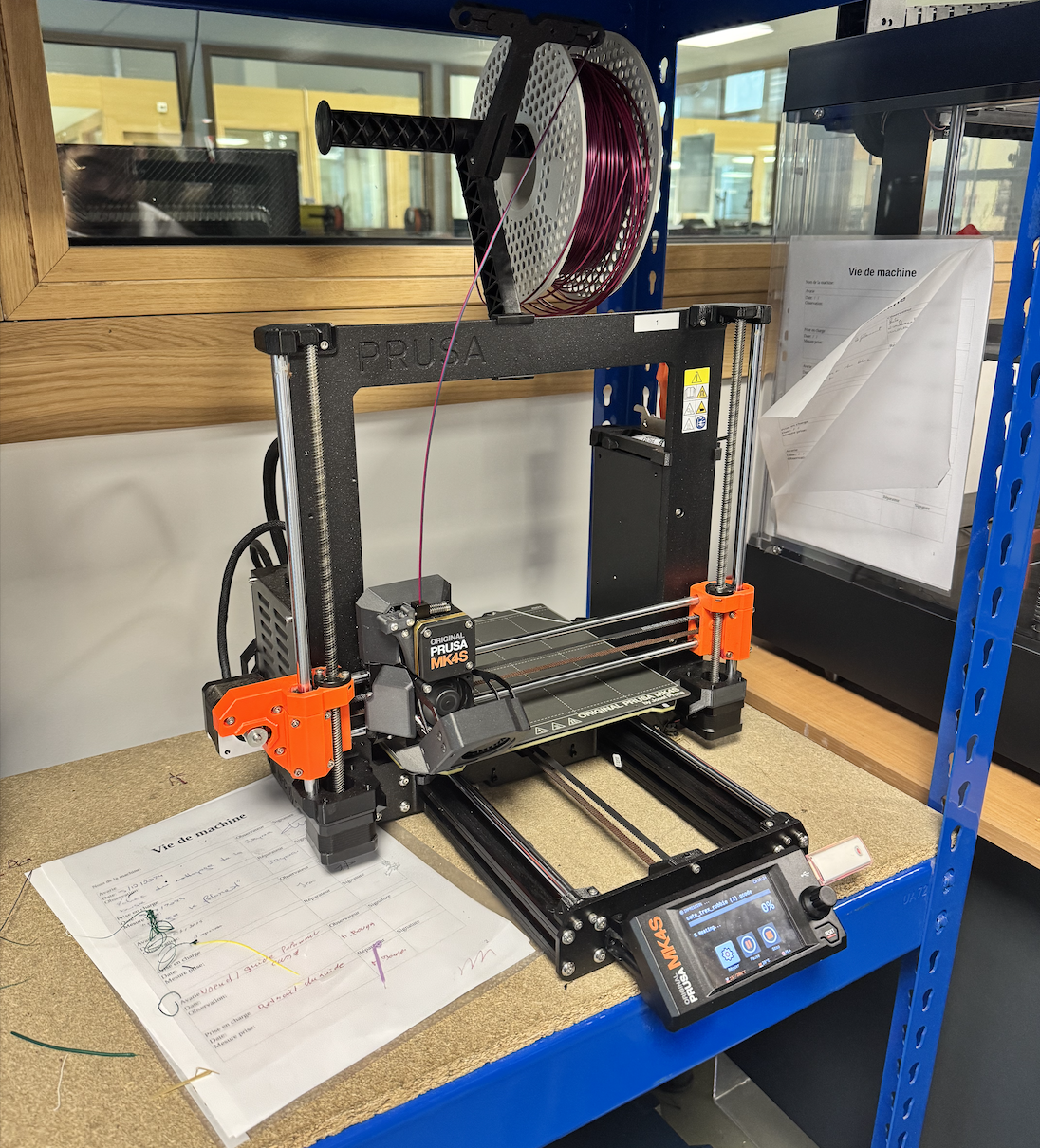

• Imprimante 3D : Original Prusa MK4S

• Technologie : FFF (Fused Filament Fabrication)

• Filament : PLA multicolore

• Diamètre filament : 1.75 mm

Processus d’impression :

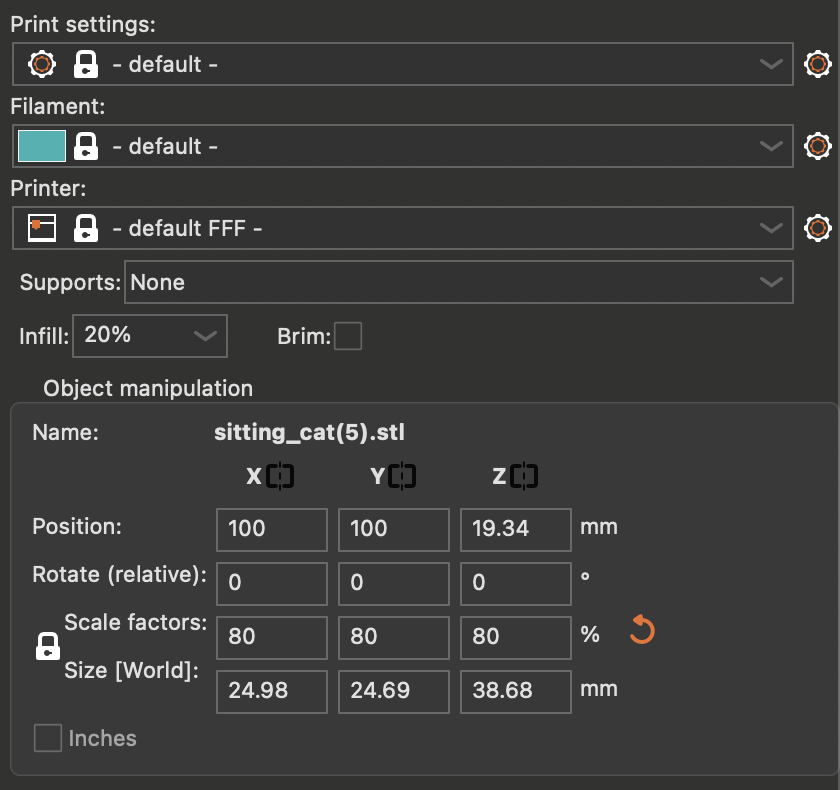

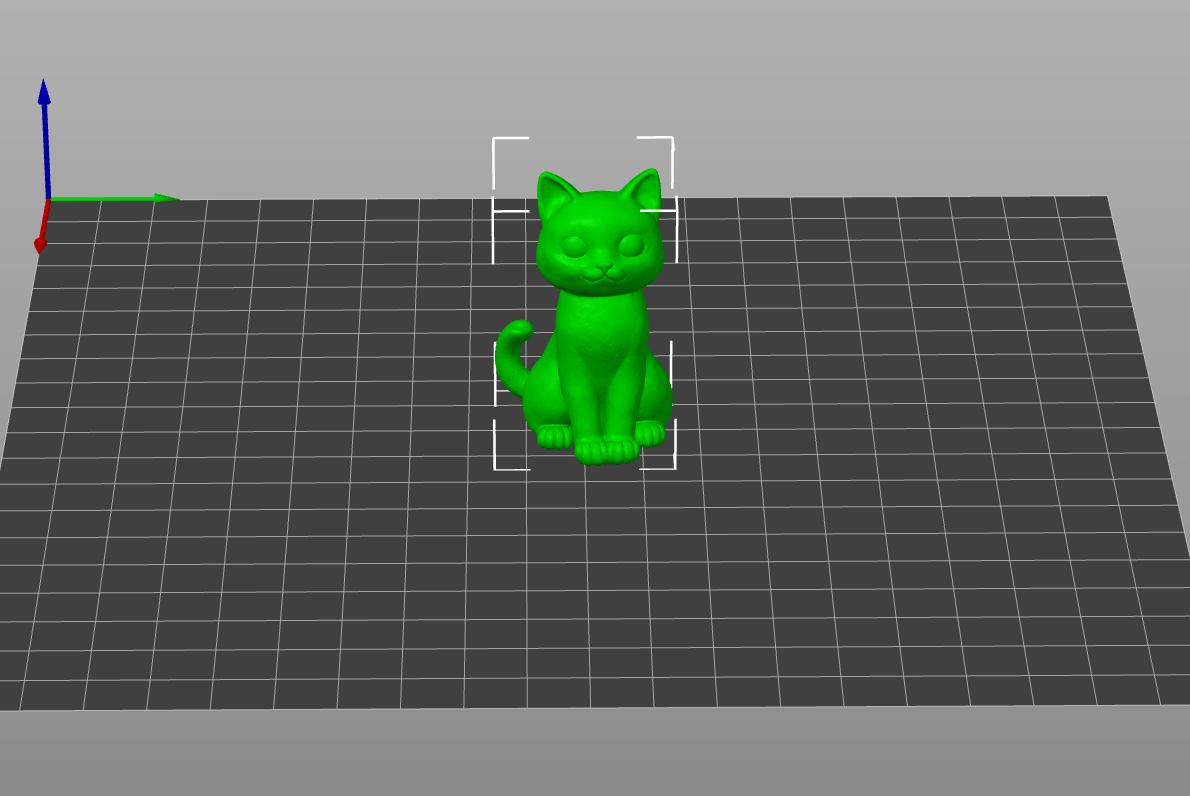

Le fichier STL du modèle a été importé dans PrusaSlicer, puis préparé pour l’impression en configurant les paramètres principaux.

Après la génération du G-code, le fichier a été envoyé à l’imprimante afin de lancer le processus d’impression.

Les principaux paramètres utilisés sont :

• Température de la buse : 230 °C

• Température du plateau : 60 °C

• Infill : 20 %

• Supports : aucun

• Temps d’impression estimé : environ 30 minutes

L’objet a ensuite été imprimé couche par couche jusqu’à obtenir la forme finale de la figurine.

Résultats et observations :

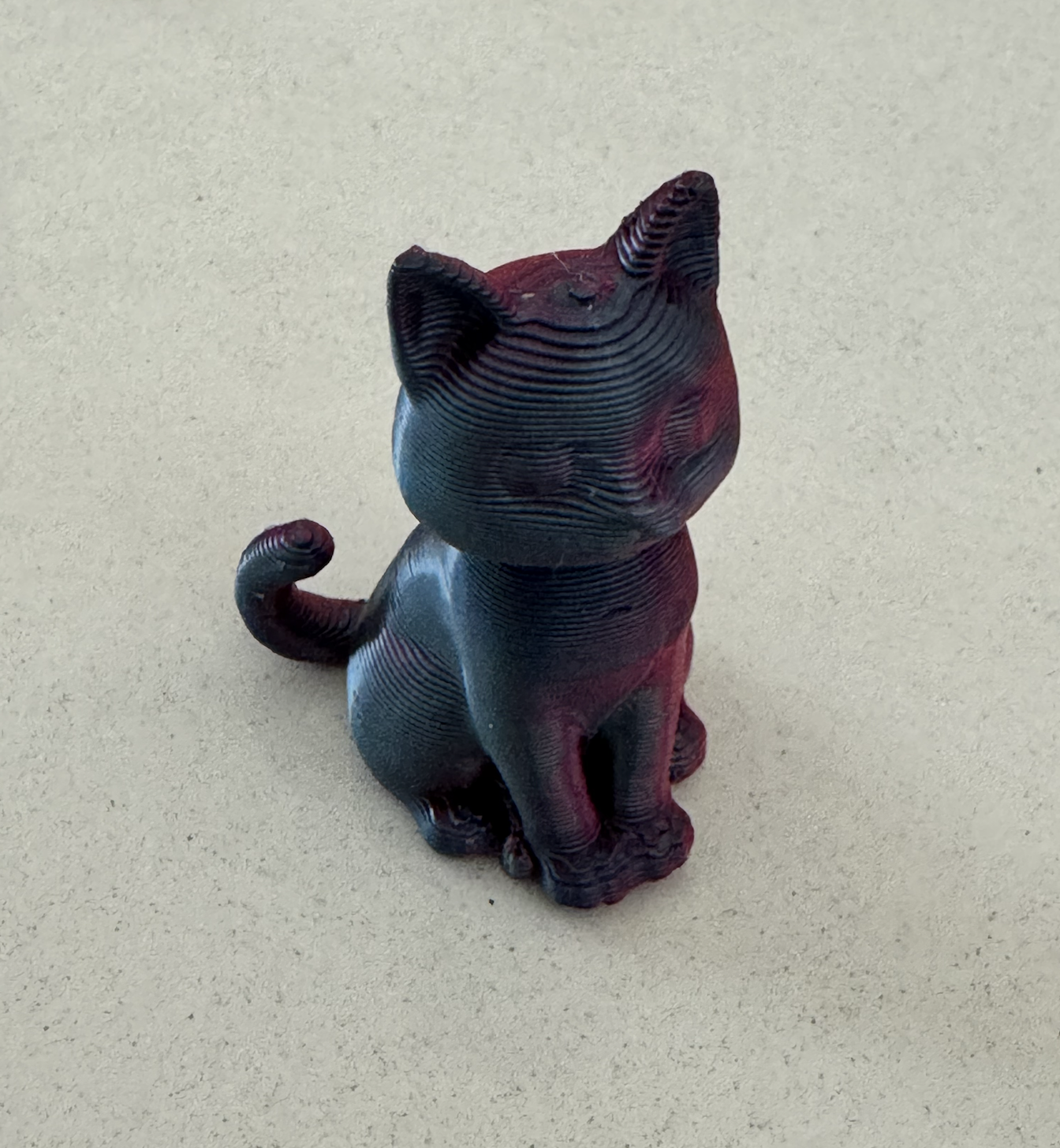

L’impression s’est globalement bien déroulée et la figurine obtenue correspond au modèle numérique.

Cependant, plusieurs petites imperfections sont visibles sur la surface de l’objet. Ces défauts sont principalement liés au filament utilisé, qui semblait chauffer légèrement trop pendant l’impression.

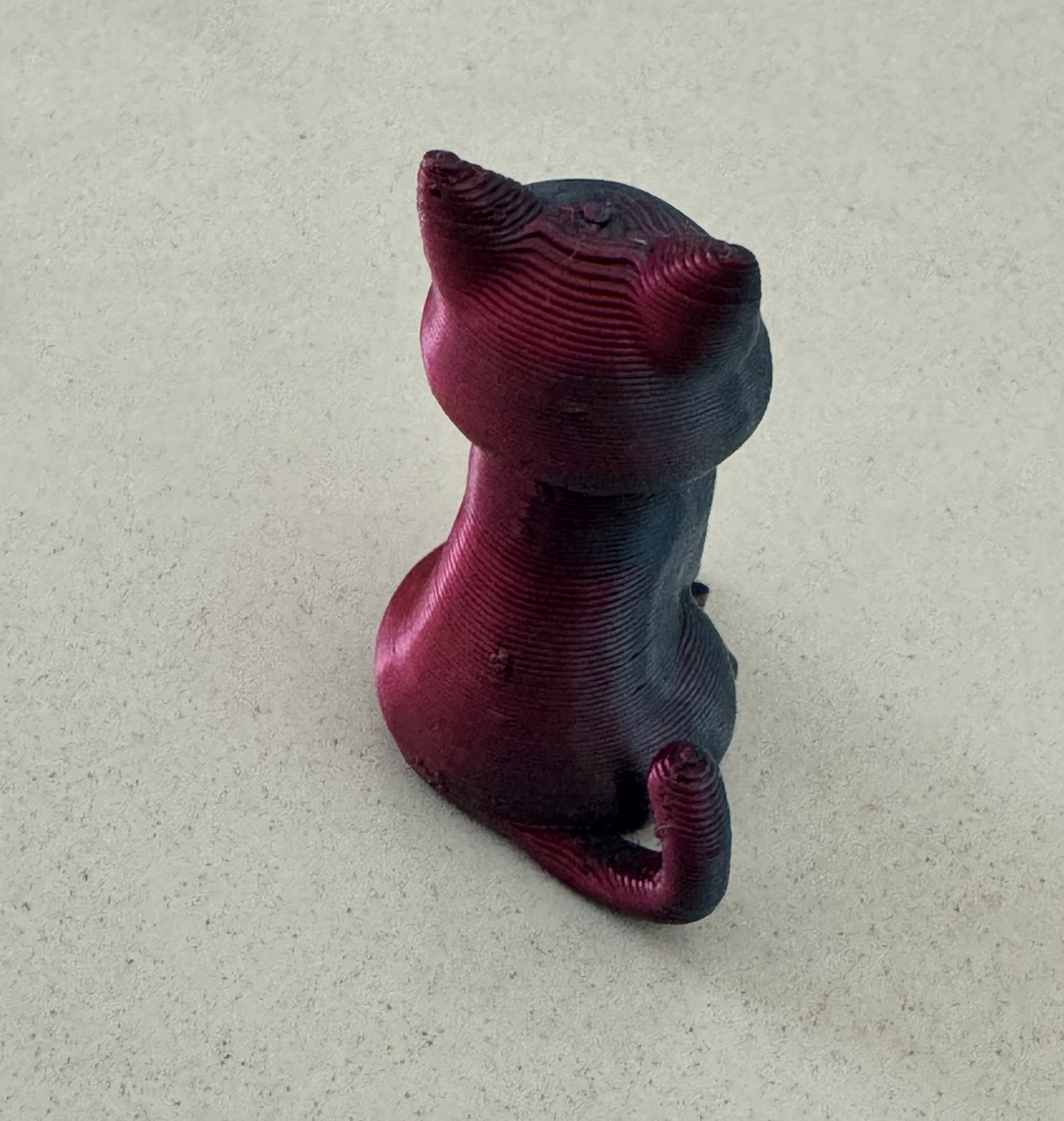

La température relativement élevée a provoqué un ramollissement excessif du matériau, ce qui a entraîné de légères déformations sur certaines parties du modèle, notamment autour de la tête et des oreilles.

On peut également observer quelques irrégularités dans l’empilement des couches, visibles sous forme de petites vagues sur la surface.

Malgré ces imperfections, la forme générale du chat reste bien définie et les principaux détails du modèle sont clairement reconnaissables.

Conclusion :

Ce projet m’a permis de mieux comprendre les différentes étapes nécessaires à la réalisation d’une impression 3D à partir d’un modèle existant.

L’expérience montre que la qualité finale d’une pièce dépend fortement des paramètres d’impression et du comportement du filament utilisé. Une température légèrement trop élevée peut suffire à provoquer des déformations ou des irrégularités sur la surface.

Malgré ces petits défauts, l’impression reste globalement réussie et permet d’obtenir rapidement un objet physique à partir d’un modèle numérique. Cela démontre le potentiel de l’impression 3D pour la fabrication de prototypes ou d’objets personnalisés.

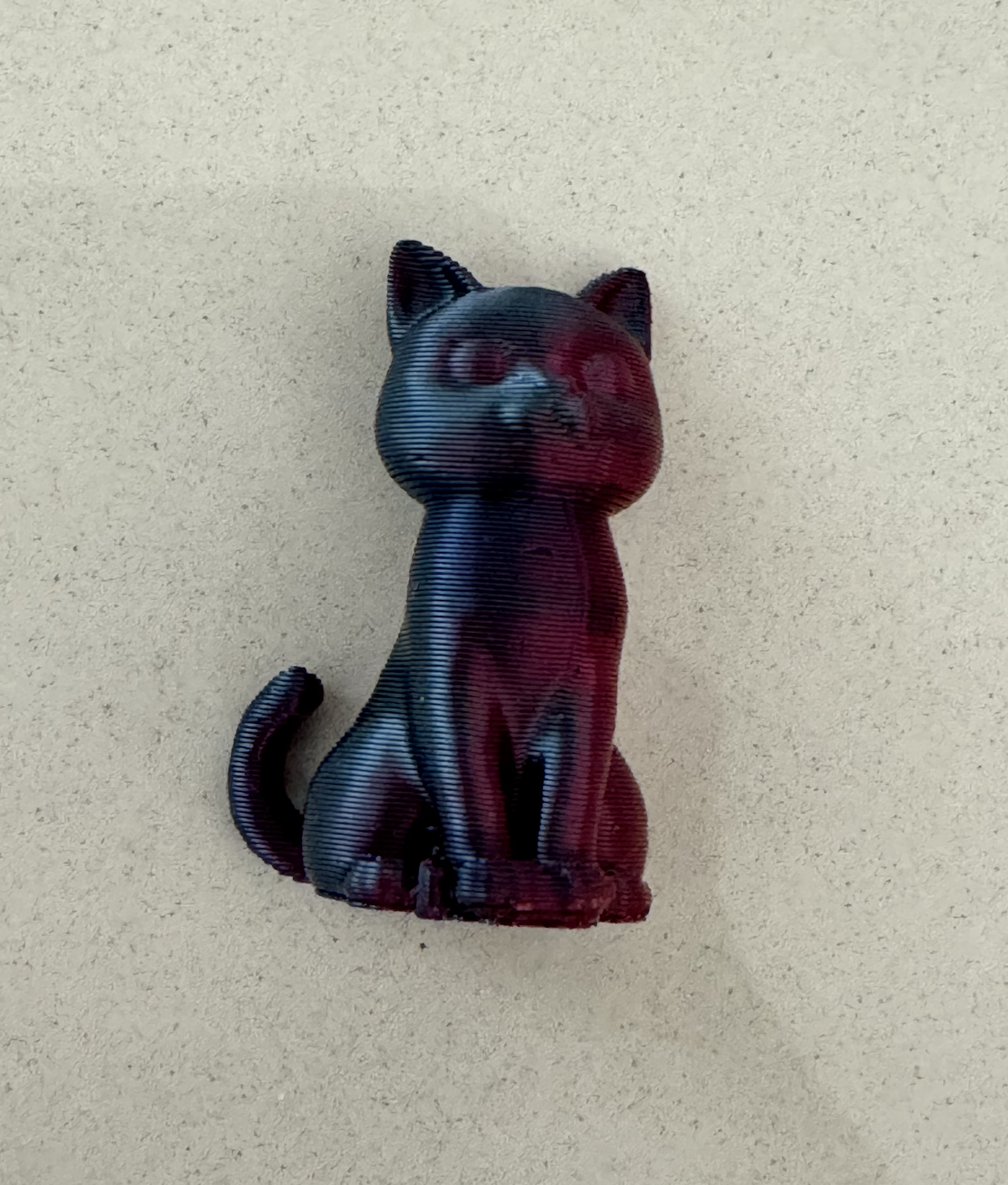

Objet terminé :

Séance 19/02/2026

Exercice 2 : Création d’un objet en mobilisant un maximum de fonctions OpenSCAD

Sphère dans un cube percé

Objectifs :

L’objectif de cet exercice était de découvrir la modélisation paramétrique avec OpenSCAD à travers la création d’un objet géométrique combinant plusieurs volumes simples.

Plus précisément, ce travail nous a permis de :

• me familiariser avec la syntaxe et le fonctionnement d’OpenSCAD

• combiner différentes formes géométriques simples


• travailler la symétrie et le positionnement des éléments dans l’espace

• préparer un modèle 3D pour son impression avec PrusaSlicer

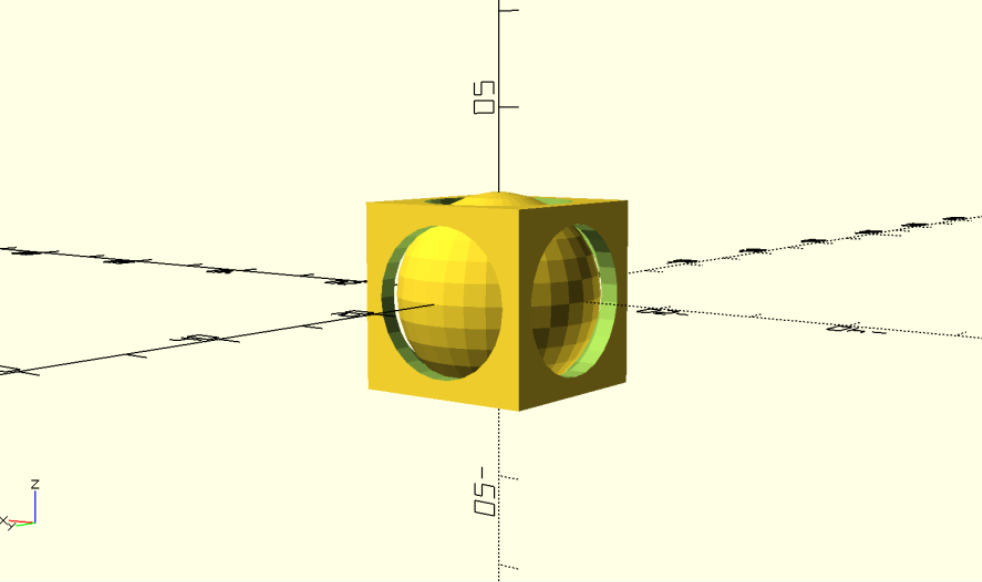

Pour cet exercice, j’ai conçu un objet composé d’un cube extérieur percé et d’une sphère intérieure afin d’explorer la modélisation paramétrique avec OpenSCAD.

L’objectif était de combiner des formes géométriques simples et d’utiliser des opérations booléennes pour créer une structure plus complexe. Les ouvertures du cube permettent de voir partiellement la sphère située à l’intérieur.

Matériaux / Outils / Logiciels :

• Logiciel de modélisation : OpenSCAD

• Logiciel de slicing : PrusaSlicer

• Matériau : PLA

Le code :

// Paramètres
taille_cube = 20;
rayon_sphere = 11;
espace = 2;
rayon_trou = 8;

// Taille du cube extérieur
// Rayon de la sphère intérieure
// Distance entre la sphère et le cube
// Rayon des trous sur les faces du cube

// Module pour le cube extérieur avec des trous
module cube_avec_trous(taille_cube, espace, rayon_trou) {
    difference() {
        // Cube extérieur
        cube([taille_cube, taille_cube, taille_cube], center = true);
    }
}

Conclusion :

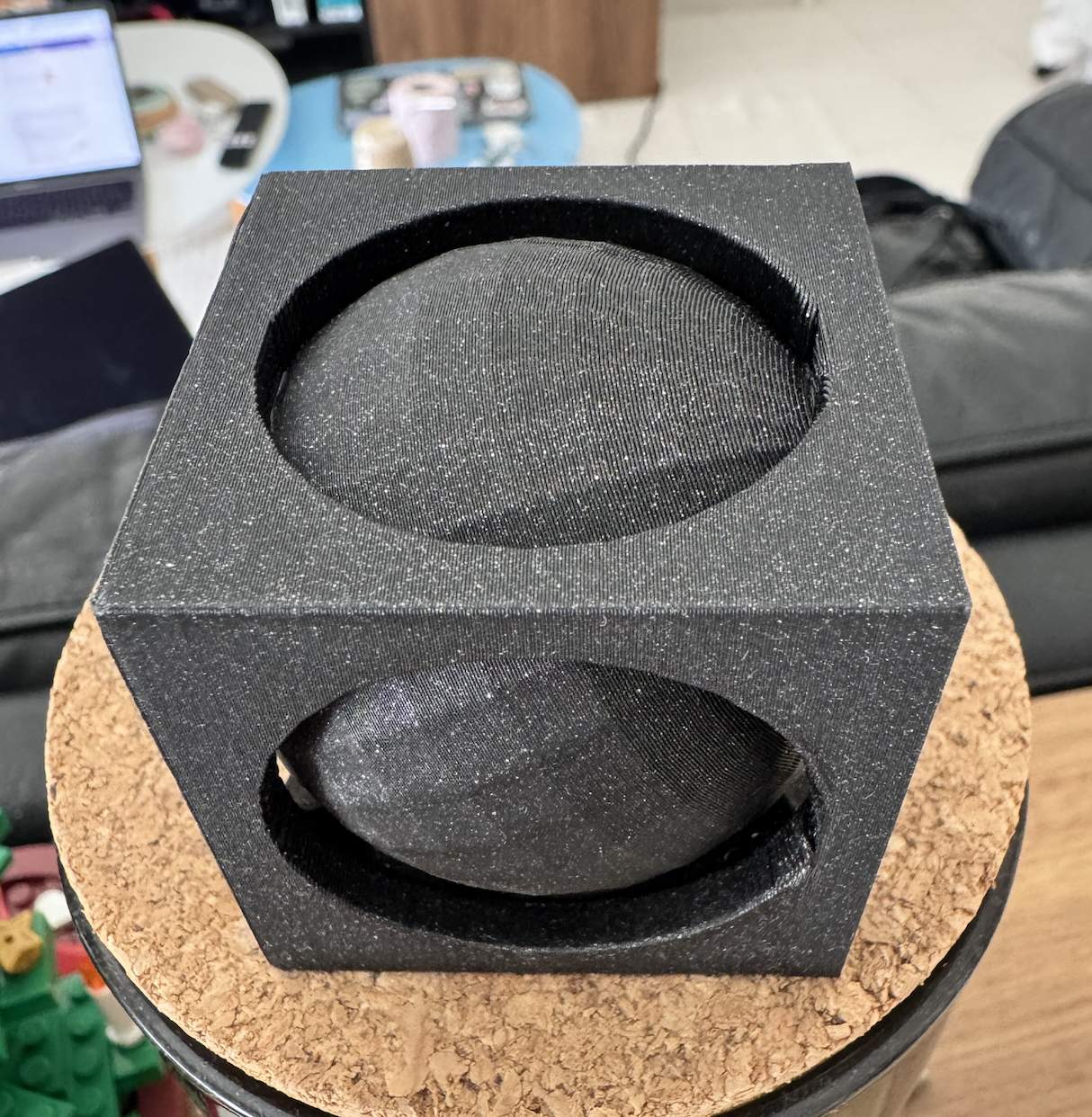

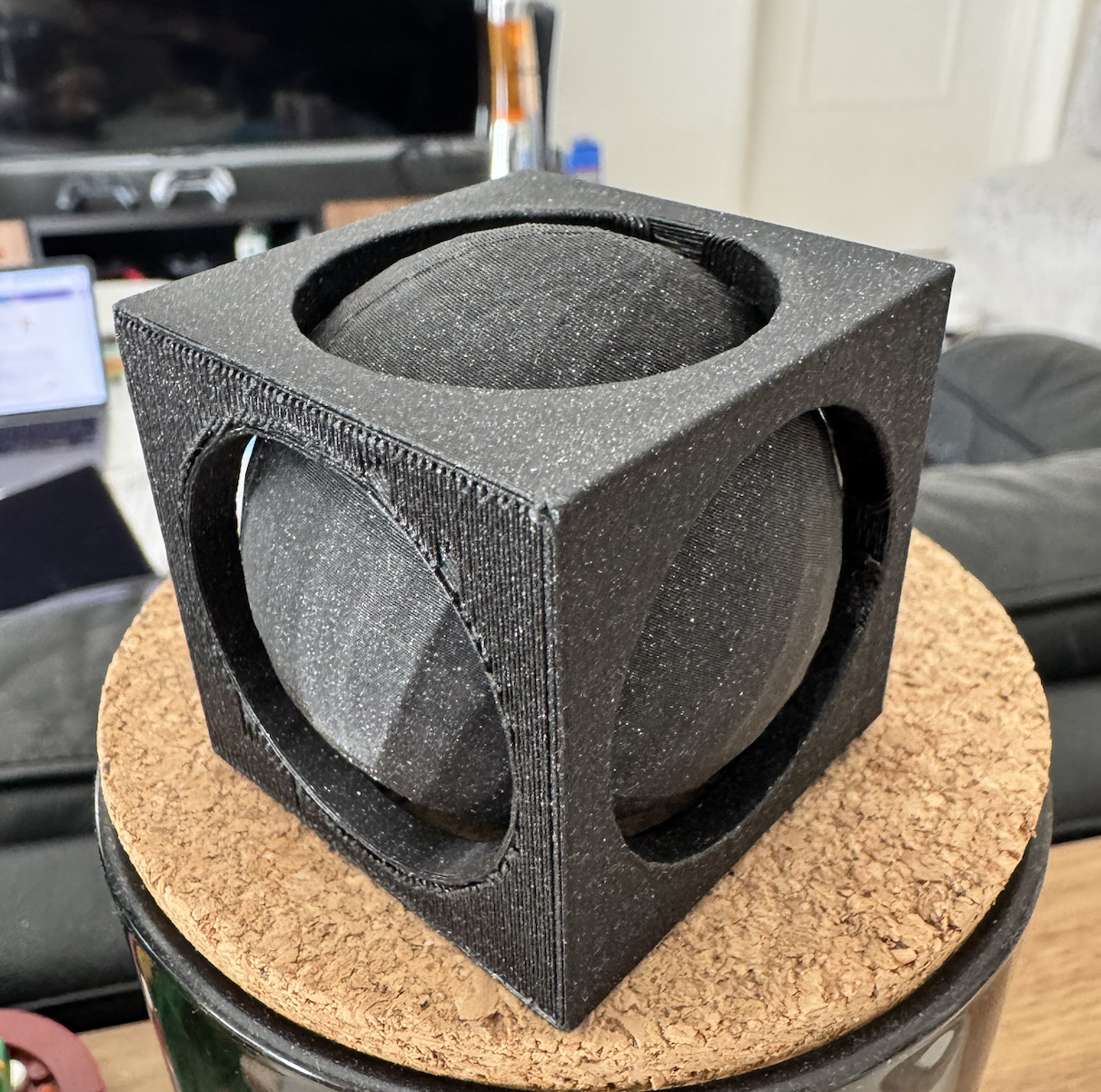

L’impression s’est globalement bien déroulée et l’objet obtenu correspond au modèle conçu dans OpenSCAD. Les différentes parties s’emboîtent correctement et peuvent bouger l’une à l’intérieur de l’autre, ce qui montre que le jeu mécanique prévu dans la conception fonctionne.

Ce projet m’a permis de mieux comprendre le lien entre la modélisation paramétrique et la fabrication réelle d’un objet en impression 3D.
