ZEGHOUDI Salma

Mardi 16 décembre 2026

^{Activité Impression 3D}

Cœur prénom « Zakia »

L'objectif de cette séance était de découvrir les bases de l'impression 3D à travers un projet simple et personnalisé. Contrairement à l'utilisation d'un fichier STL existant, ici la modélisation a été réalisée directement avec OpenSCAD, ce qui a permis d'aborder à la fois la modélisation paramétrique et le processus complet d'impression 3D.

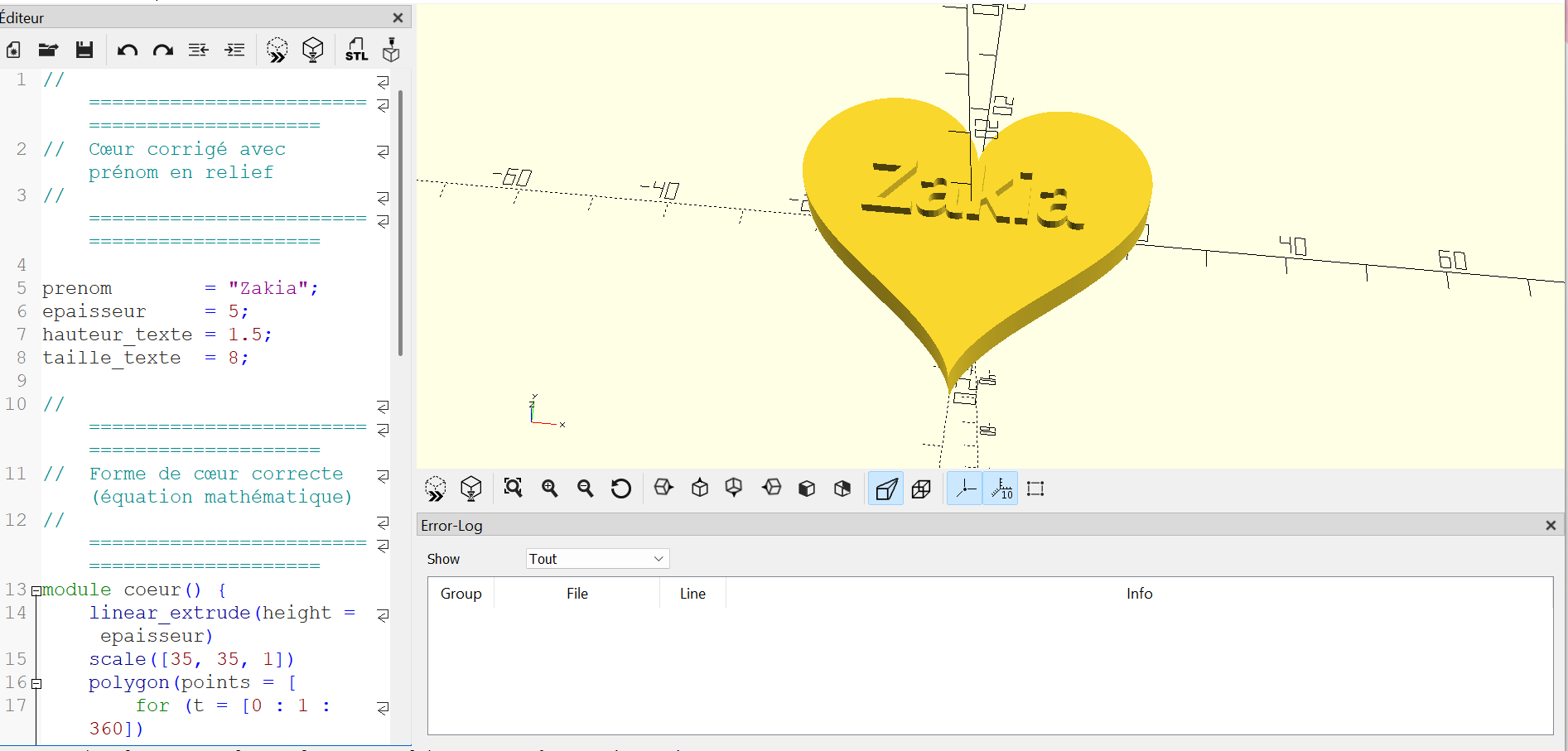

Le projet consiste à modéliser et imprimer un cœur 3D personnalisé avec le prénom « Zakia » en relief sur la face supérieure. Cet objet a été entièrement conçu dans OpenSCAD à l'aide d'une formule mathématique paramétrique, puis tranché avec PrusaSlicer avant d'être imprimé en PLA rouge.

Ce type d'objet est idéal pour une première approche car il est :

3. Matériel utilisé

4.logiciels

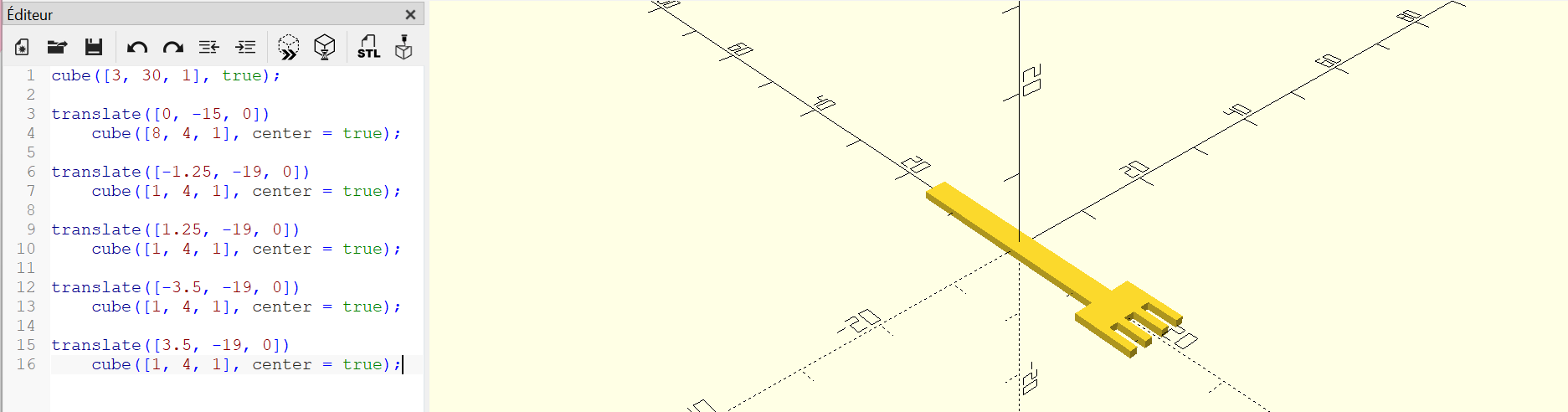

OpenSCAD : Modélisation OpenSCAD est un logiciel de modélisation 3D paramétrique. Il fonctionne entièrement par script : on décrit la forme avec du code, ce qui permet une personnalisation facile et reproductible. Le code utilisé repose sur une courbe mathématique paramétrique (formule du cœur) et intègre le prénom en relief via la fonction text().

PrusaSlicer :Tranchage PrusaSlicer est le logiciel de tranchage utilisé pour préparer le fichier d'impression. Il convertit le modèle 3D (fichier STL exporté depuis OpenSCAD) en instructions G-code compréhensibles par l'imprimante.

8. Observations et anecdotes

« C'était fascinant de voir le texte en relief apparaître progressivement, couche après couche et la forme du cœur prenait vie devant mes yeux. »

Points d'attention observés lors de l'impression :

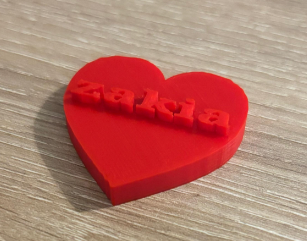

Le cœur imprimé est conforme au modèle conçu dans OpenSCAD. Le prénom « Zakia » est bien lisible en relief sur la face supérieure. La couleur rouge du PLA donne à l'objet un rendu esthétique fidèle à l'objet de référence.

10. Limites

Sifflet fonctionnel

1.  Objectif du projet

L'objectif de cette séance était d'aller plus loin dans la pratique de l'impression 3D en modélisant from scratch un objet fonctionnel : un sifflet. Contrairement à la séance précédente (cœur Zakia), ce projet introduit des notions plus avancées de modélisation OpenSCAD (différences booléennes, biseau acoustique) et tente une manipulation plus complexe pendant l'impression.

2. Description du projet

Le projet consiste à modéliser et imprimer un sifflet fonctionnel entièrement conçu dans OpenSCAD. L'objet comprend un corps creux, un embout buccal, un biseau (fipple) générateur de son, et un anneau d'accroche porte-clé.

Une tentative originale a été faite : mettre l'impression en pause pour introduire manuellement une petite bille à l'intérieur du corps, afin d'obtenir un sifflet à bille comme les modèles classiques. Cette manipulation n'a malheureusement pas fonctionné comme prévu.

3. Matériel utilisé

Élément	Détail
Imprimante 3D	Original Prusa MK4S
Filament	PLA Blanc
Logiciel de modélisation	OpenSCAD
Slicer	PrusaSlicer
Élément supplémentaire	Bille (tentative d'insertion manuelle)

4. Logiciels utilisés

OpenSCAD et PrusaSlicer : Tranchage PrusaSlicer a été utilisé pour trancher le modèle et tenter de gérer la pause d'impression via la fonction "Pause at layer", dans le but d'insérer une bille manuellement entre deux couches.

5. Code OpenSCAD utilisé

// ============================================================
//   SIFFLET CLASSIQUE TYPE ARBITRE
// ============================================================
$fn = 100;

// CORPS PRINCIPAL (forme ovale aplatie)
module corps() {
    difference() {
        // Coque extérieure ovale
        scale([1, 0.65, 1])
            sphere(r=18);

        // Vider l'intérieur
        scale([1, 0.65, 1])
            sphere(r=15.5);

        // Couper le bas plat
        translate([0, 0, -30])
            cube([60, 60, 30], center=true);

        // Couper l'avant pour raccorder l'embout
        translate([22, 0, 0])
            cube([20, 40, 40], center=true);

        // Couper l'arrière
        translate([-22, 0, 0])
            cube([20, 40, 40], center=true);

        // Fente sonore sur le dessus
        translate([-5, -20, 6])
            cube([10, 40, 2]);
    }
}

// EMBOUT BUCCAL
module embout() {
    translate([18, 0, 1])
    rotate([0, 90, 0])
    difference() {
        union() {
            cylinder(r1=5, r2=4, h=14);
            translate([0, 0, 14])
                cylinder(r=4, h=3);
        }
        cylinder(r1=3.5, r2=2.8, h=18);
    }
}

// CHAMBRE ARRIERE FERMEE
module fond_arriere() {
    translate([-18, 0, 1])
    rotate([0, -90, 0])
    difference() {
        cylinder(r=10, h=4);
        cylinder(r=8.5, h=4);
    }
}

// ANNEAU DE CORDON
module anneau() {
    translate([-20, 0, 8])
    rotate([90, 0, 0])
    difference() {
        torus_shape(6, 2.2);
        // Support de l'anneau sur le corps
    }
}

module torus_shape(R, r) {
    rotate_extrude()
        translate([R, 0, 0])
            circle(r=r);
}

// BILLE INTERNE (visible si coupe)
module bille() {
    translate([0, 0, 2])
        sphere(r=5);
}

// PLAQUE DE SIFFLET (languette sonore)
module languette() {
    translate([-8, -15.5, 0])
        cube([16, 1.5, 6]);
}

// ============================================================
//   ASSEMBLAGE FINAL
// ============================================================
union() {
    corps();
    embout();
    fond_arriere();
    anneau();
    languette();
}

6.Réglages d'impressions

Paramètre	Valeur
Matériau	PLA Blanc
Hauteur de couche	0,15 mm (SPEED)
Remplissage	100 %
Température buse	200 °C
Température plateau	60 °C
Vitesse	Paramètres par défaut PrusaSlicer
Supports	Non
Adhérence plateau	Par défaut
Pause à la couche	Tentative d'insertion de bille

7. Étapes de réalisation

1. Modélisation dans OpenSCAD

   • Écriture du code paramétrique (corps, embout, fipple, anneau)
   • Utilisation de hull() et difference() pour la forme creuse
   • Aperçu via Design → Preview, rendu via Design → Render
   • Export STL : File → Export → Export as STL

2. Importation dans PrusaSlicer

   • Vérification de l'orientation (embout face à gauche, biseau sur le dessus)
   • Réglage du remplissage à 100 % pour assurer l'étanchéité acoustique
   • Ajout d'une pause à une couche intermédiaire pour l'insertion de la bille

3. Génération du G-code

   • Tranchage avec pause programmée
   • Vérification de l'aperçu des couches et de la position de la pause

4. Impression 3D

   • Lancement de l'impression sur la Prusa MK4S
   • Surveillance de la première couche
   • À la couche de pause : tentative d'insertion manuelle de la bille

5. Tentative d'insertion de la bille

   • Mise en pause de l'imprimante à mi-hauteur
   • Introduction d'une bille dans la cavité interne
   • Reprise de l'impression : résultat non concluant (voir Observations)

8. Observations et anecdotes

« L'idée d'insérer une bille pendant l'impression semblait simple en théorie mais en pratique, la cavité n'était pas encore assez ouverte à la couche de pause choisie, et la bille n'a pas pu être correctement positionnée. »

Points d'attention observés :

• La couche de pause a été choisie trop tôt : la cavité intérieure n'était pas encore suffisamment formée pour accueillir la bille dans la bonne position.
• La bille, une fois la buse revenue, a été partiellement écrasée ou déplacée par le filament des couches suivantes.
• Le biseau (fipple) est fonctionnel mais le son produit est faible — probablement lié à un léger manque d'étanchéité des parois à 0,15 mm de couche.
• L'anneau porte-clé est bien formé et solide.

9. Résultat

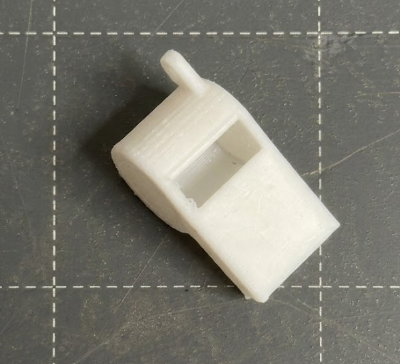

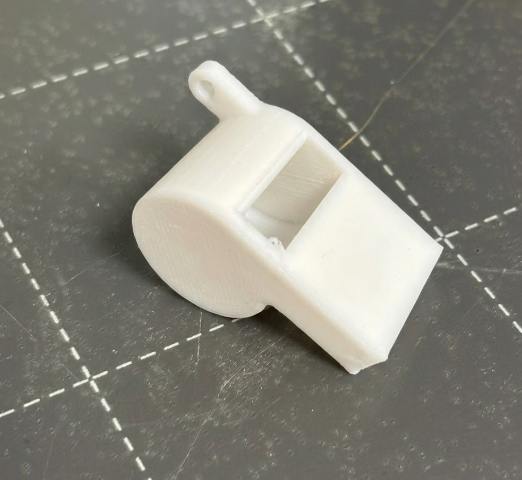

Le sifflet imprimé est globalement conforme au modèle OpenSCAD, comme on peut le constater visuellement :

• Le corps est bien formé, les parois sont propres
• L'embout buccal et l'anneau porte-clé sont correctement imprimés
• Le biseau (ouverture rectangulaire sur le dessus) est bien visible
• La tentative d'insertion de bille n'a pas abouti : le sifflet fonctionne sans bille mais avec un son moins puissant qu'un sifflet à bille classique

10. Limites du projet

• La pause d'impression pour insertion de bille nécessite une planification précise de la couche de pause — à retravailler.
• Le diamètre de la cavité interne doit être adapté exactement au diamètre de la bille choisie avant l'impression.
• Le remplissage à 100 % rallonge significativement le temps d'impression.
• La qualité acoustique du sifflet dépend fortement de la précision du biseau, difficile à obtenir à 0,15 mm de couche.

11.Apprentissage

Impression 3D :

• Utilisation de la fonction "Pause at layer" dans PrusaSlicer
• Importance du choix de la bonne couche de pause pour les insertions
• Impact du remplissage à 100 % sur l'étanchéité et le temps d'impression
• Un projet raté est aussi un apprentissage : identifier pourquoi ça n'a pas fonctionné est aussi important que réussir !

EXERCICE ARDUINO ( avec lila Yahiaoui )

Contexte :

Dans le cadre de l'UE "Processus d'Innovation", nous nous initions à l'électronique afin d'imaginer et de concevoir le prototype de  service innovant.

Objectif : Découvrir et prendre en main le logiciel Arduino à travers des manipulations concrètes, portant sur le contrôle de l'allumage de LEDs, la gestion de leur intensité lumineuse, ainsi que la programmation d'alternances entre états allumé et éteint.

Qu'est ce Arduino ?

Arduino est un outil composé d'une carte électronique programmable et d'un logiciel permettant de lui envoyer des instructions pour contrôler des composants comme des LEDs ou des capteurs. Il utilise un langage simple basé sur le C/C++, accessible même aux débutants. C'est l'outil idéal pour prototyper rapidement des idées innovantes.

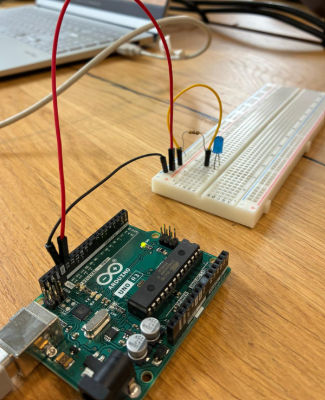

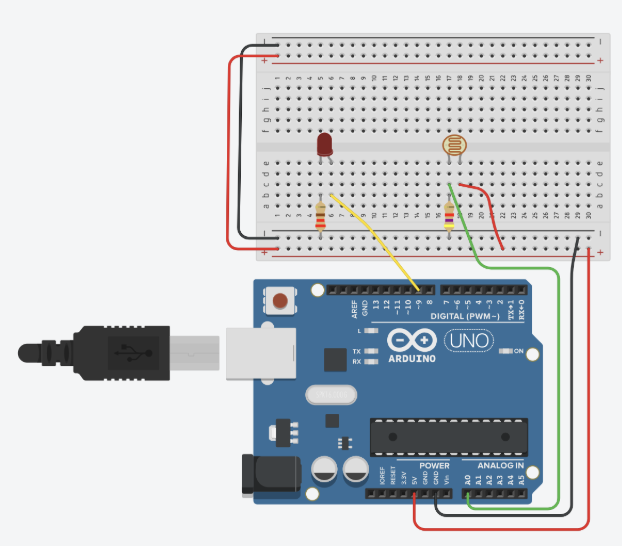

1.Notre objectif dans un premier temps est de faire cllignoter la Led



Un code basique permettant de faire clignoter une LED en définissant une durée d'allumage et une durée d'extinction.

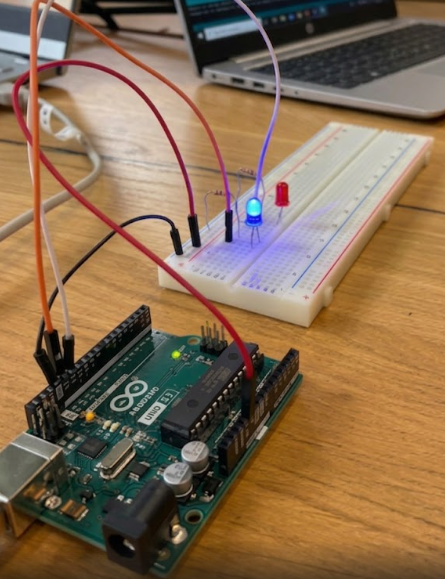

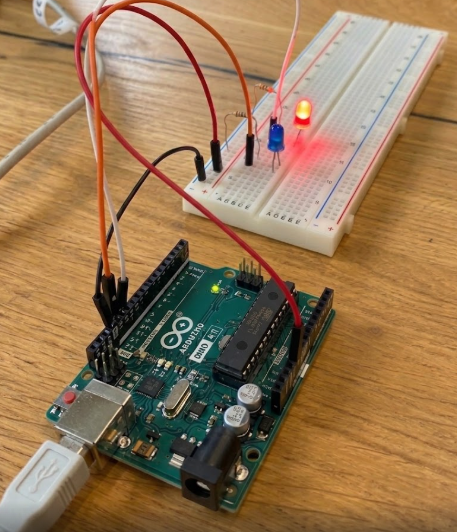

2. Programmer deux LEDs pour qu'elles clignotent à des fréquences distinctes.



Chaque LED possède ses propres durées d'allumage et d'extinction, permettant de régler indépendamment le rythme de clignotement de chacune, sans qu'elles soient forcément liées l'une à l'autre.

3.

Cette activité m'a permis de découvrir les bases de la programmation Arduino et de comprendre comment contrôler des composants électroniques tels que les LEDs.

La principale difficulté rencontrée a été la gestion simultanée de plusieurs LEDs avec des rythmes indépendants, ce qui a nécessité une meilleure organisation du code. La limite de cet exercice reste sa simplicité — on ne fait que contrôler des LEDs, ce qui est encore loin de la complexité d'un vrai prototype.

Cette activité est néanmoins un premier pas concret vers la conception de notre projet innovant, en nous donnant les bases pour envisager l'intégration de capteurs ou d'autres composants plus avancés
