Une Mini Poubelle Etanche - 3D Impression

Membre: Yifeng JIANG, Xiyao ZHANG, Chenxuan WU

Mention: M1 parcours Robotique

Date : 27 Mars 2026

Afin de répondre au besoin de créer un objet étanche à l’aide de l’impression 3D, nous avons décidé d’imprimer une mini poubelle.

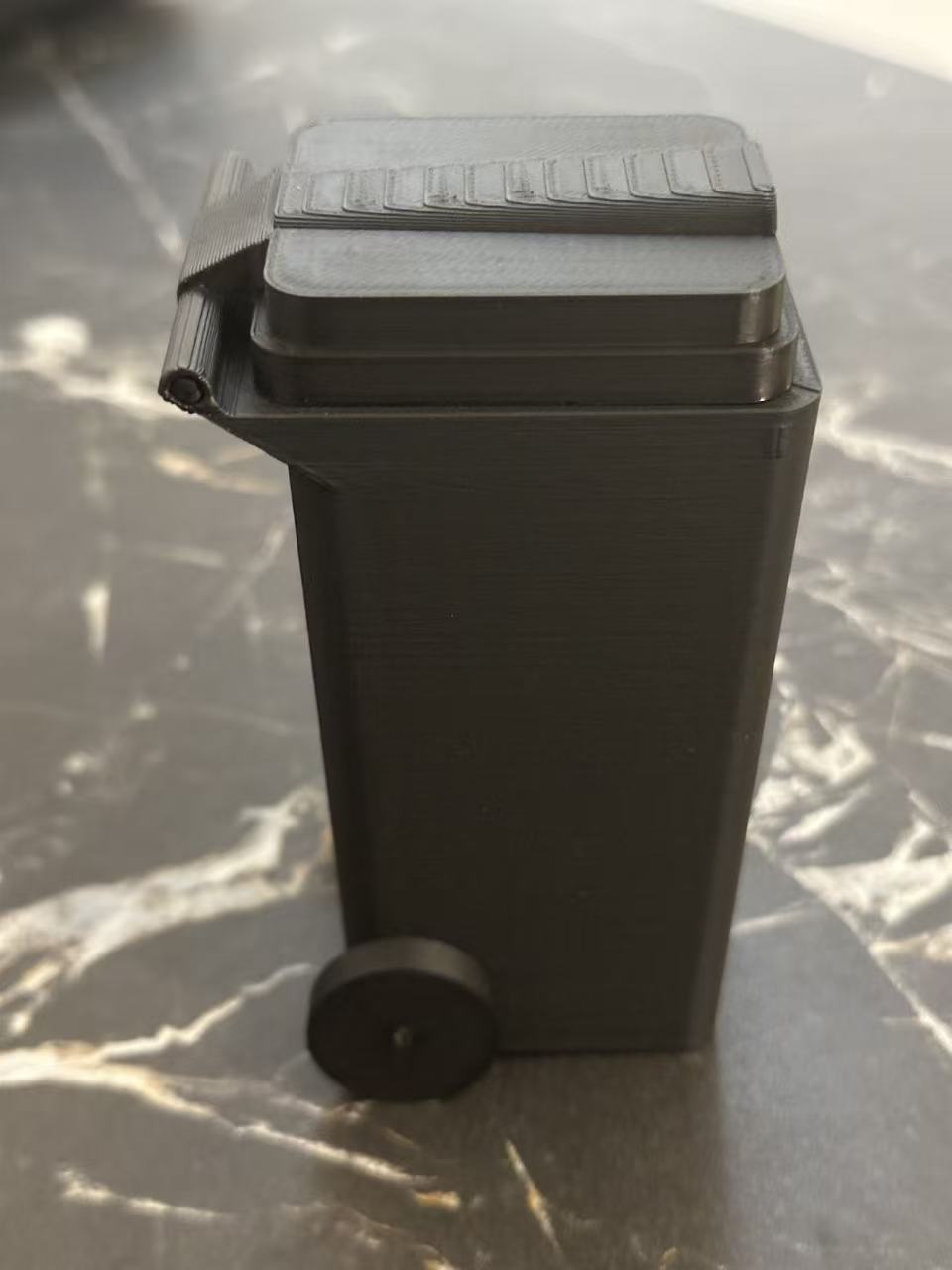

Présentation du produit fini：

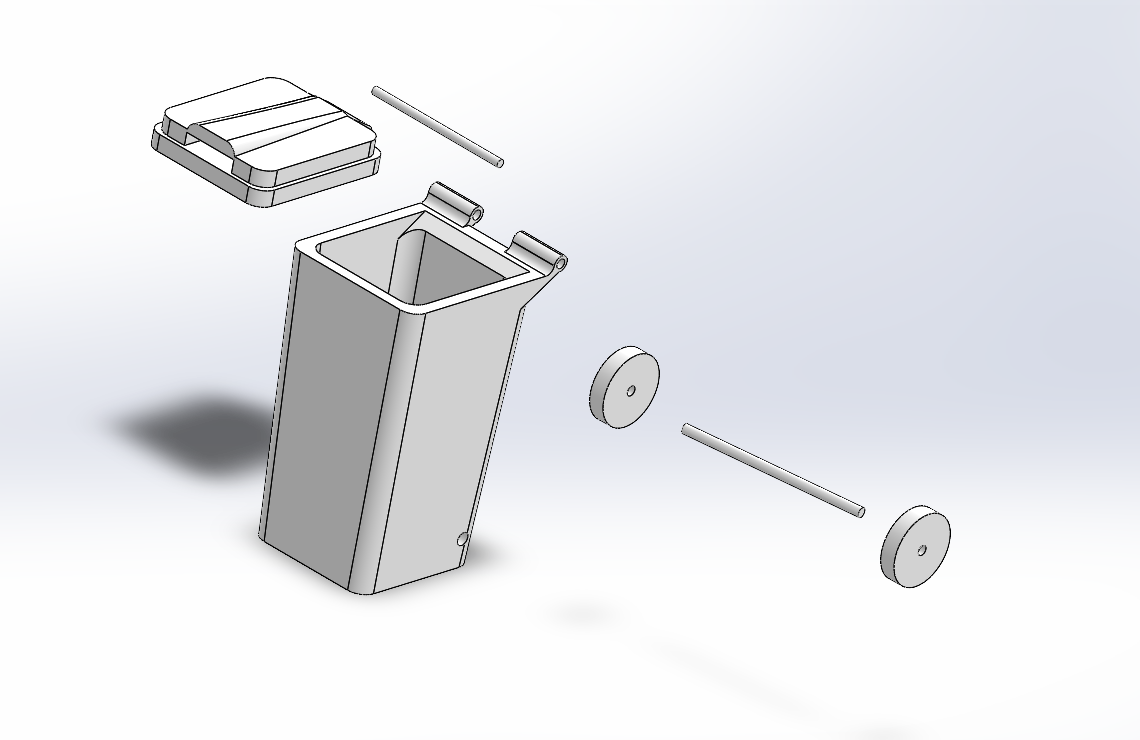

Partie SolidWorks :

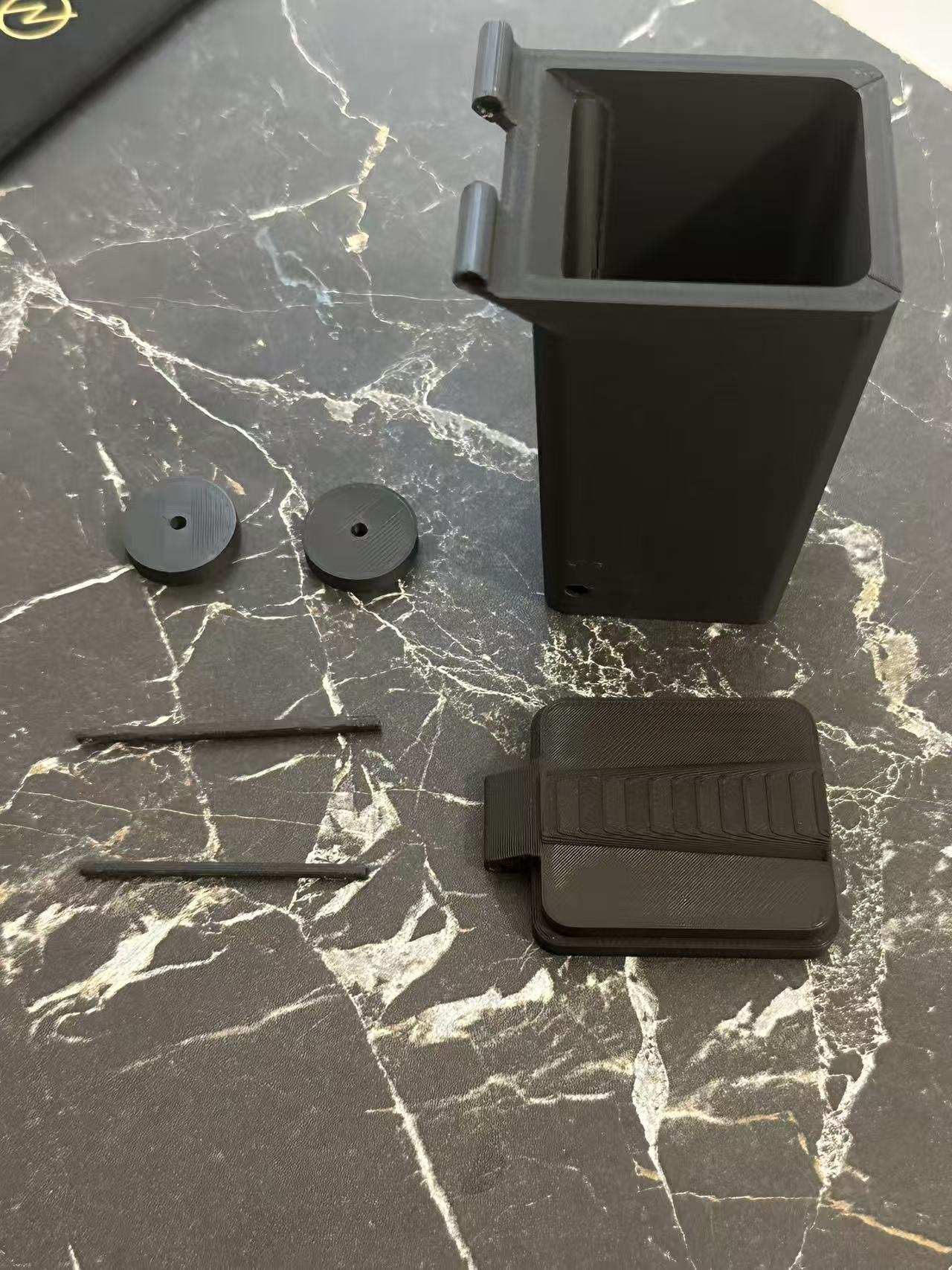

La mini poubelle est composée de six éléments :

• Une tige de 60 mm de longueur et de 3 mm de diamètre ;
• Une tige de 48 mm de longueur et de 2,5 mm de diamètre ;
• Deux roues d’un diamètre total de 22 mm, d’une épaisseur de 5 mm, avec un trou central de 3 mm de diamètre ;
• Le corps de la poubelle, modélisé avec une ouverture supérieure de 48 mm de longueur, 49,5 mm de largeur et 87,5 mm de hauteur, avec un évidement interne de 4 mm d’épaisseur des parois et un angle de dépouille de 2° vers le bas ;
• Le couvercle, de dimensions 44 mm × 45,5 mm × 10 mm, relié au corps de la poubelle par une tige de 48 mm de longueur et de 2,5 mm de diamètre, fixée dans un trou de 3 mm de diamètre prolongé de 10 mm vers l’extérieur, permettant ainsi la rotation du couvercle.

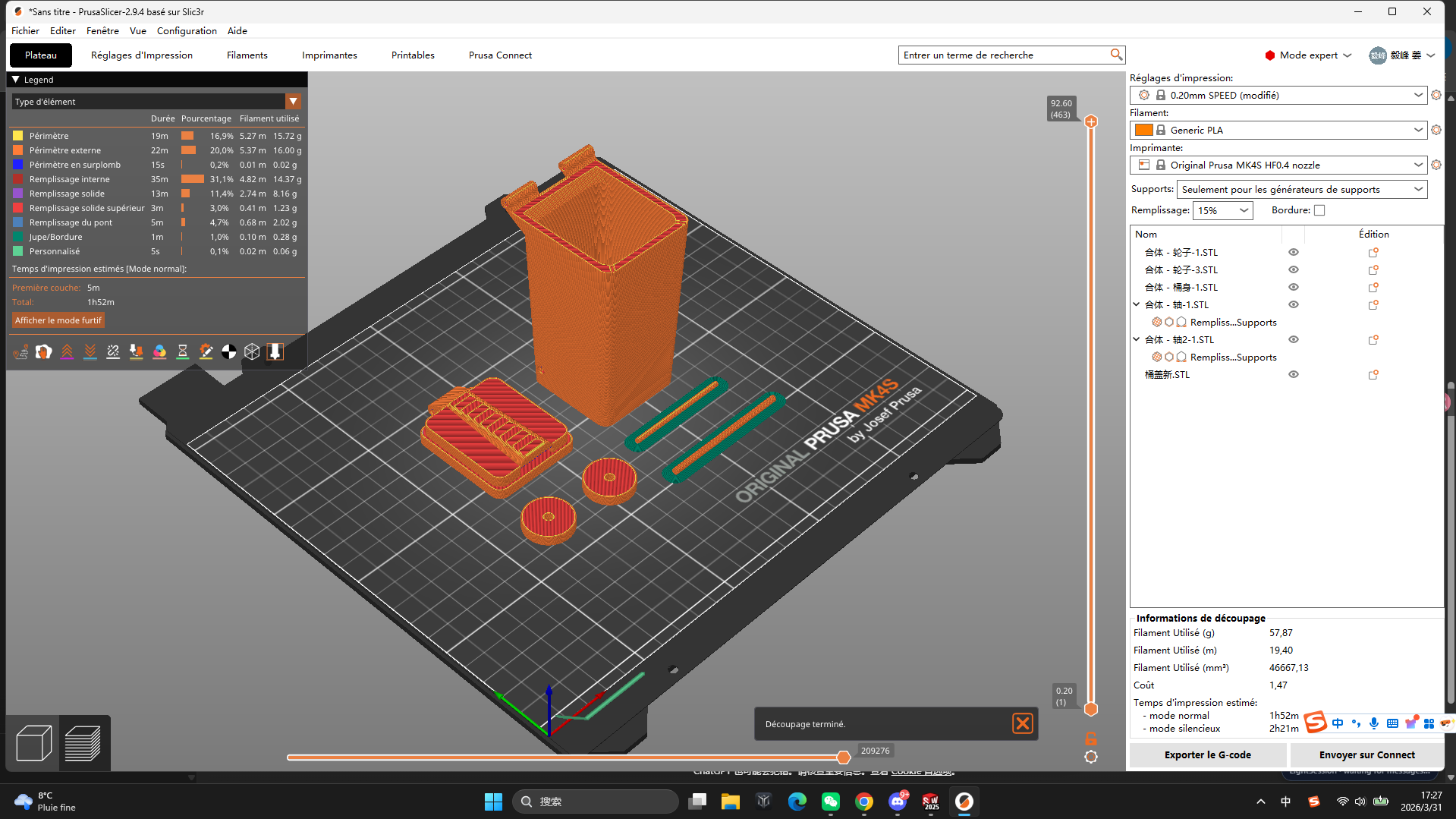

Partie PrusaSlicer:

Nous avons choisi d’utiliser l’imprimante MK4S et d’imprimer en matériau PLA. La densité de remplissage globale de la poubelle est de 15 %, mais nous avons augmenté celle des deux axes à 70 % afin d’améliorer leur rigidité et de réduire le risque de rupture. Par ailleurs, pour ces deux axes, nous avons ajouté un bordure de 5 mm lors de l’impression afin de garantir leur bonne adhérence au plateau d’impression.
