Claire UNG

PROJET N°1 : UN POKEMON PAS COMME LES AUTRES - THE SHINY NOCTALI

(Séance du vendredi 16 décembre 2025)

LA DÉCOUVERTE DE L'IMPRESSION 3D

OBJECTIF : EXPLORER TOUT LE FONCTIONNEMENT  DE L'IMPRESSION 3D ET LES LIMITES EN CREANT UN TOUT PREMIER OBJET AVEC PRUSASLICER

DESCRIPTION : Pourquoi un Noctali ? Ce choix n'est pas seulement qu'une question de nostalgie. Toutes les formes complexes qu'on retrouve dans mon projet (4 pattes debout, ses oreilles, son fichier d'attente en panache) servent à mieux comprendre et tester toutes les limites de l'imprimante 3D particulièrement les zones de vide et la gravité.

LES MATÉRIAUX & PARAMETRES D'IMPRESSION :

  • Matériaux  :
      • Filament PLA (1,75 mm de diamètre)
      • Imprimante 3D (buse originale Prusa MK4S HF0.4)
  • Température du filament :
      • Bus : 230 °C
      • Plateau : 60 °C
  • Supports : Partout
  • Remplissage  : 15%
  • Taille de l'objet :
      • x : 62,55 mm
      • y : 42,36 mm
      • z : 50 mm
  • Autres réglages : Par défaut
  • Temps d'impression : 1h15

LES DIFFÉRENTES ÉTAPES :

  1. Ouvrez l'application de PrusaSlicer et cliquez sur Printable
  2. Taper sur la barre de recherche Umbreon Pokemon ou https://www.printables.com/model/181163-umbreonpokemon
  3. Cliquer sur Découper ou importer le fichier STL sur PrusaSlicer
  4. Ajuster tous les paramètres
  5. Découper et exporter le G-code sur une clé USB

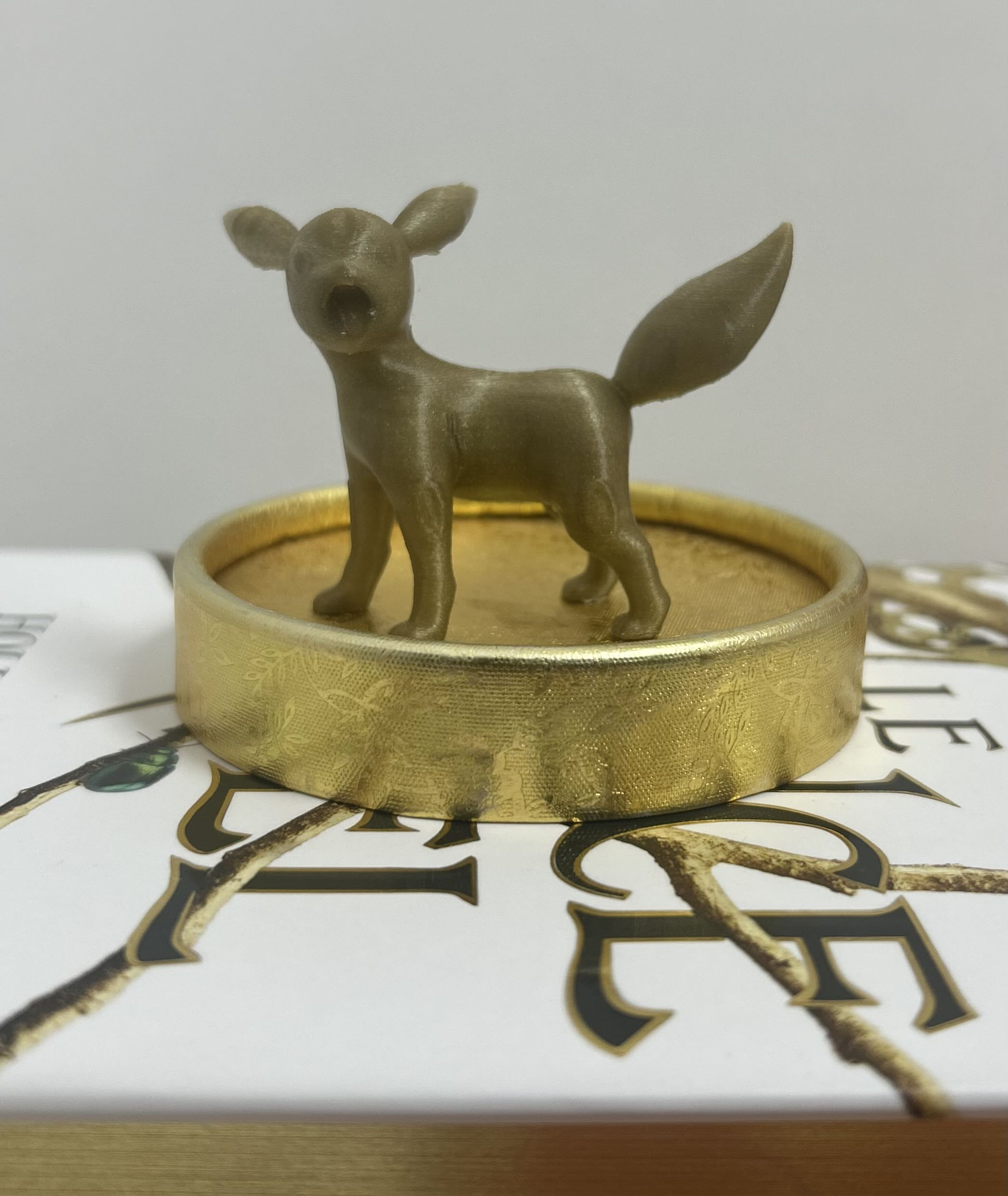

RESULTAT PHOTO - UNE QUALITE AU RENDEZ-VOUS


L'ANECDOTE DU JOUR - AVEC OU SANS SUPPORT ?

Pensez-vous qu'une fille qui n'a jamais touché à une imprimante 3D aurait réussi du premier coup un 1er projet ? Figurez-vous que non, loin de là. Une épreuve, un défi, un challenge que mes camarades et moi-même avons tous accepté. Laissez-moi vous présenter les 2 cas de figures de mon projet, mon Noctali Shiny, avec et sans support :

  • Sans Support :  N'y pensez même pas. Les pattes de mon Noctali ce jour-là ont été éjectées de la plaque après 15 minutes. Le blanc des yeux de mes camarades qui attendaient derrière moi. Des sourires si longuement échangés et leurs regards semblaient si intenses à ce moment là. Je vous laisse imaginer la scène de l'annonce du recommencement.

  • Avec Support : Après un échec cuisant , qui ferait la même erreur ? Un support posé partout, tout autour de votre Noctali Shiny est le plus recommandé pour garantir une réussite atteignant les 100%.

(NB : les supports ont été retirés avec succès et sans difficulté)

PROJET N°2 : UNE ROUE D'ATTRACTION MULTIFONTIONNELLE - THE BEYBLADE FERRIS WHEEL

(Séance du vendredi 9 janvier 2026)

OPENSCAD LE CODE "FACILE" POUR TOUS ?

OBJECTIF : CREER UN OBJET QUI N'INCLUT QUE DES FONCTIONS D'OPENSCAD

DESCRIPTION : Pourquoi une roue ? Un vrai défi que je me suis lancé. Au début j'avais pensé à créer une roue de fête foraine mais elle peut très bien faire l'affaire en tant que toupie. Avec cette roue je pouvais tester de nombreuses fonctions comme des cylindres, des cercles, des cubes, soustraire etc.

LES MATÉRIAUX & PARAMETRES D'IMPRESSION :

  • Matériaux  :
      • Filament PLA (1,75 mm de diamètre)
      • Imprimante 3D (buse originale Prusa MK4S HF0.4)
      • Application : OpenScad
  • Température du filament :
      • Bus : 230 °C
      • Plateau : 60 °C
  • Supports : Partout
  • Remplissage  : 15%
  • Taille de l'objet :
      • x : 71,25 mm
      • y : 71,25 mm
      • z : 15 mm
  • Autres réglages : Par défaut
  • Temps d'impression : 1h30

LES DIFFÉRENTES ÉTAPES :

  1. Coder sur OpenScad
  2. Cliquez sur exporter en fichier STL
  3.  Sur Prusa Slicer, cliquez sur importer le fichier STL
  4. Ajuster tous les paramètres
  5. Découper et exporter le G-code sur une clé USB

CODAGE :

// GRANDE ROUE D'ATTRACTION

$fn = 50;   // ARRONDISSEMENT DE MES CERCLES

// STRUCTURE PRINCIPALE
rayon_roue = 40;
epaisseur_roue = 5;
nb_rayons = 12;
nb_cabines = 12;
taille_cabine = 15;


// LA ROUE
module roue() {
    difference() {
        // disque principal
        cylinder(h=epaisseur_roue, r=rayon_roue, center=true);

        // trou central
        cylinder(h=epaisseur_roue+1, r=30, center=true);
    }
}

// RAYONS
module rayons() {
    for (i = [0 : 360/nb_rayons : 360-360/nb_rayons]) {
        rotate([0,0,i])
            translate([rayon_roue/2,0,0])
                cube([rayon_roue,2,epaisseur_roue], center=true);
    }
}

// CABINE

module cabine() {
    //TROU DES CABINES ET DESIGN
    difference() {
        cube([taille_cabine, taille_cabine, taille_cabine], center=true);
    // EPAISSEUR DES PAROIS
        translate([0,0,2])
            cube([taille_cabine-2, taille_cabine-2, taille_cabine], center=true);
    }
}


// LES 12 CABINES RÉPÉTÉES

module cabines() {
    for (i = [0 : 360/nb_cabines : 360-360/nb_cabines]) {
        rotate([0,0,i])
            translate([rayon_roue,0,0])
                cabine();
    }
}


// LE ROND CENTRAL

module axe() {
    cylinder(h=20, r=5, center=true);
}

// ASSEMBLAGE FINAL
union() {
    roue();
    rayons();
    axe();
    cabines();
}

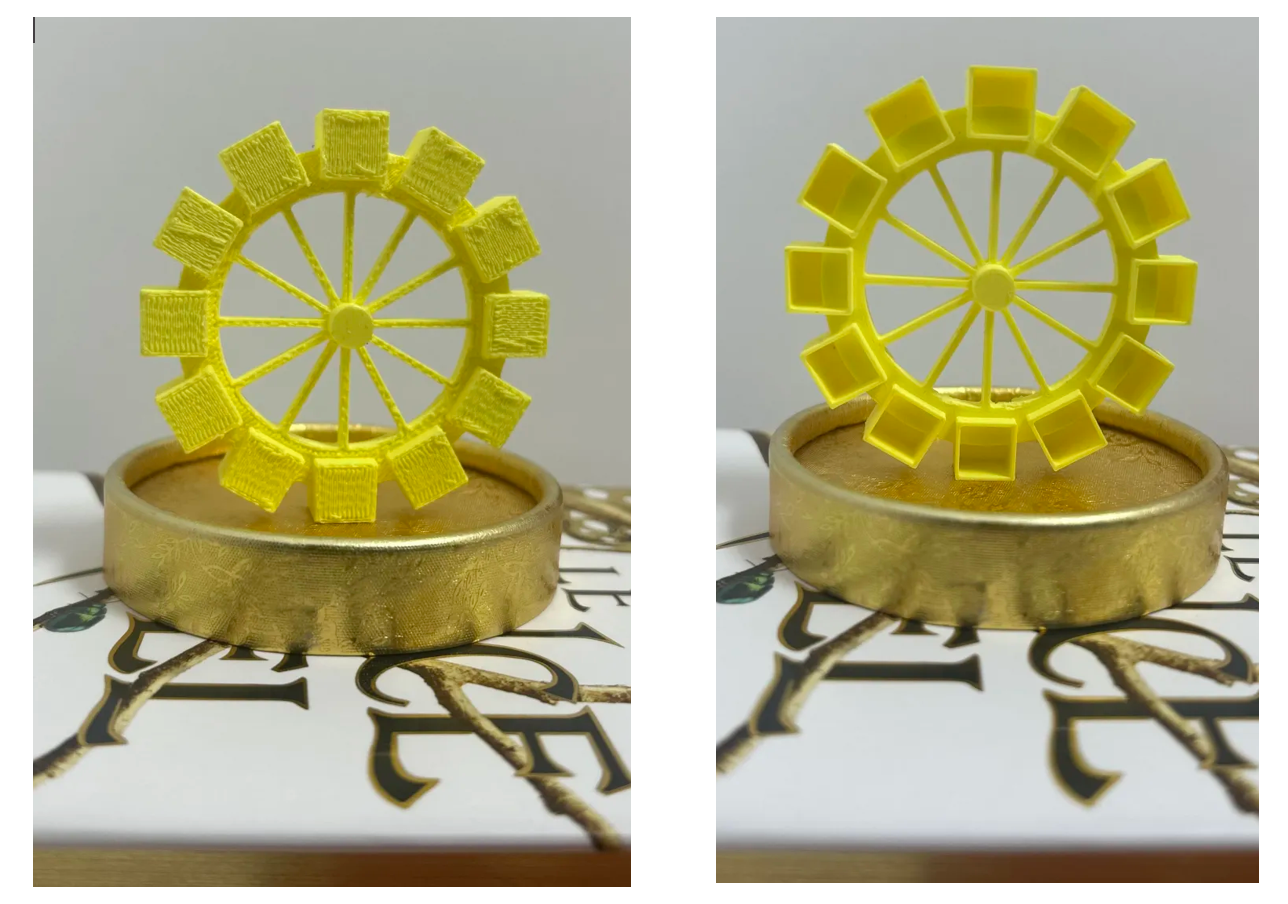

PHOTOS DU RÉSULTAT - UNE ROUE EN OR



L'ANECDOTE DU JOUR - UN SUPPORT INDESTRUCTIBLE ?!

Après 1h30 d'attente, le résultat est impeccable à condition que je réussisse à retirer tous les supports que j'ai posé tout autour de ma roue. Selon vous quel problème j'ai pu rencontrer ? Mes supports étaient à ce moment là plus durs et plus solides que l’objet en lui-même . Une pierre d'une résistance sans appel, je n'ai jamais prévu un tel rebondissement. Mon 1er réflexe était de le refaire mon objet sans support.

  • Un Essai Sans Support :  Pensez-vous que cela pouvait fonctionner ? Qui ne tente rien n'a rien. J'y croyais de toutes mes forces, avec espoir, avec toute ma confiance, mais non.

  • Solution : User d'une pince et faire preuve de patience. Garder, patience après tout un codage. Garder patience, après une attente d'1h30. Garder patience, dans la retraite de tout un support difficile à retirer. Cela m'a pris 1h ou plus pour obtenir un résultat lisse et impeccable. Si je dois reprendre toute ma séance en un seul mot : PATIENCE .

(NB : Vérifier la taille de l'épaisseur est une bonne idée)

Projet N°3 : LA PIKABALL - ATTRAPEZ LES TOUS

(Séance du vendredi 16 janvier 2026)

OPENSCAD LE RETOUR !

OBJECTIF : CREER UN OBJET INTEGRANT UN OBJET EXTERIEUR AVEC PAUSE PENDANT L'IMPRESSION

DESCRIPTION : Pourquoi une Pokéball ?

LES MATÉRIAUX & PARAMETRES D'IMPRESSION :

  • Matériaux  :
      • Filament PLA (1,75 mm de diamètre)
      • Imprimante 3D (buse originale Prusa MK4S HF0.4)
      • Application : OpenScad
  • Température du filament :
      • Bus : 230 °C
      • Plateau : 60 °C
  • Supports : Partout
  • Remplissage  : 15%
  • Taille de l'objet :
      • x :  mm
      • y :  mm
      • z :  mm
  • Autres réglages : Par défaut
  • Temps d'impression : h

LES DIFFÉRENTES ÉTAPES :

  1. Coder sur OpenScad
  2. Cliquez sur exporter en fichier STL
  3.  Sur Prusa Slicer, cliquez sur importer le fichier STL
  4. Ajuster tous les paramètres
  5. Découper et exporter le G-code sur une clé USB

CODAGE :







PHOTO DU RÉSULTAT - UNE PIKA REUSSITE ?





L'ANECDOTE DU JOUR -

(NB : )
