Mariia Karpenko

Création d'objets 3D

Etape 1 : faire un objet compliqué pour comprendre l'utilisation de la machine 3D

16/12/2025

Objectifs :

Imprimer un moule à biscuits en utilisant le modèle existant.

Paramètres d'impression utilisés pour cette impression 3D :

Buse : 200°C
Plateau : 60°C
Diamètre du filament: PLA, 1,75 mm
Remplissage : 20 %
Paramètres d'impression: paramètres par défaut de PrusaSlicer (qualité standard, épaisseur de couche classique)

Logiciels utilisés pour toutes les impressions 3D :

Slicing : PrusaSlicer

Objet fonctionnel : Moule à biscuits

Fonction : Changement de la forme des biscuits

Modèle 3D : moule à biscuits

Objet sur PrusaSlicer :

Objet terminé :

Etape 2 : faire un objet compliqué

16/01/2026 - 30/01/2026

Objectifs :

Imprimer un pyramide avec les trous

Paramètres d'impression utilisés pour cette impression 3D :

Buse : PLA Generic
Plateau : PLA Generic
Diamètre du filament: PLA, 1,75 mm
Remplissage : 20 %
Paramètres d'impression: support partout avec bordure, paramètres par défaut de PrusaSlicer (qualité standard, épaisseur de couche classique)

Logiciels utilisés pour toutes les impressions 3D :

Slicing : PrusaSlicer

Objet fonctionnel : Pyramide

Fonction : Changement de la forme des biscuits

Pyramide 3D : Pyramide

Code sur OpenSCAD :

$fn = 30;

taille_base = 40;
hauteur = 35;
epaisseur = 3;

rayon_sphere = 7;
jeu = 0;

rayon_loge = 8;
profondeur_loge = 4;

difference() {

    // Pyramide extérieure
    linear_extrude(height = hauteur, scale = 0)
        square(taille_base, center = true);

    // Creux intérieur
    translate([0, 0, epaisseur])
        linear_extrude(height = hauteur - epaisseur * 2, scale = 0)
            square(taille_base - epaisseur * 2, center = true);


    // Loges sur les côtés
    for (i = [-1, 1]) {

        translate([i * (taille_base/4), 0, hauteur/2])
            sphere(r = rayon_loge);

        translate([0, i * (taille_base/4), hauteur/2])
            sphere(r = rayon_loge);
         translate([0, 0, -1])
        sphere(r = rayon_loge);

    }

    for (i = [-1, 1]) {
        translate([i * taille_base/2, 0, hauteur/2])
            rotate([0, 90, 0])
                cylinder(h = epaisseur * 4, r = 4, center = true);

        translate([0, i * taille_base/2, hauteur/2])
            rotate([90, 0, 0])
                cylinder(h = epaisseur * 4, r = 4, center = true);
         translate([0, i * taille_base/2, hauteur/2])
            rotate([0, 0, -1])
                cylinder(h = epaisseur * 4, r = 4, center = true);
    }
}

translate([0, 0, rayon_sphere + jeu])
    sphere(r = rayon_sphere);

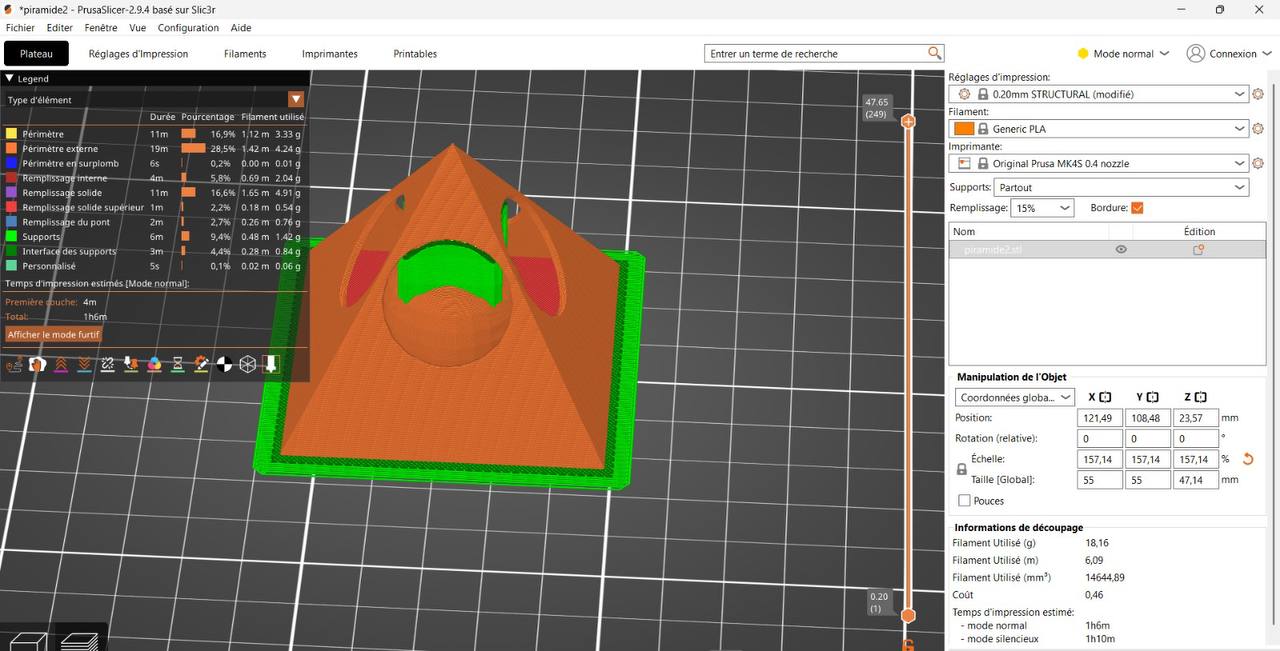

Objet sur PrusaSlicer :

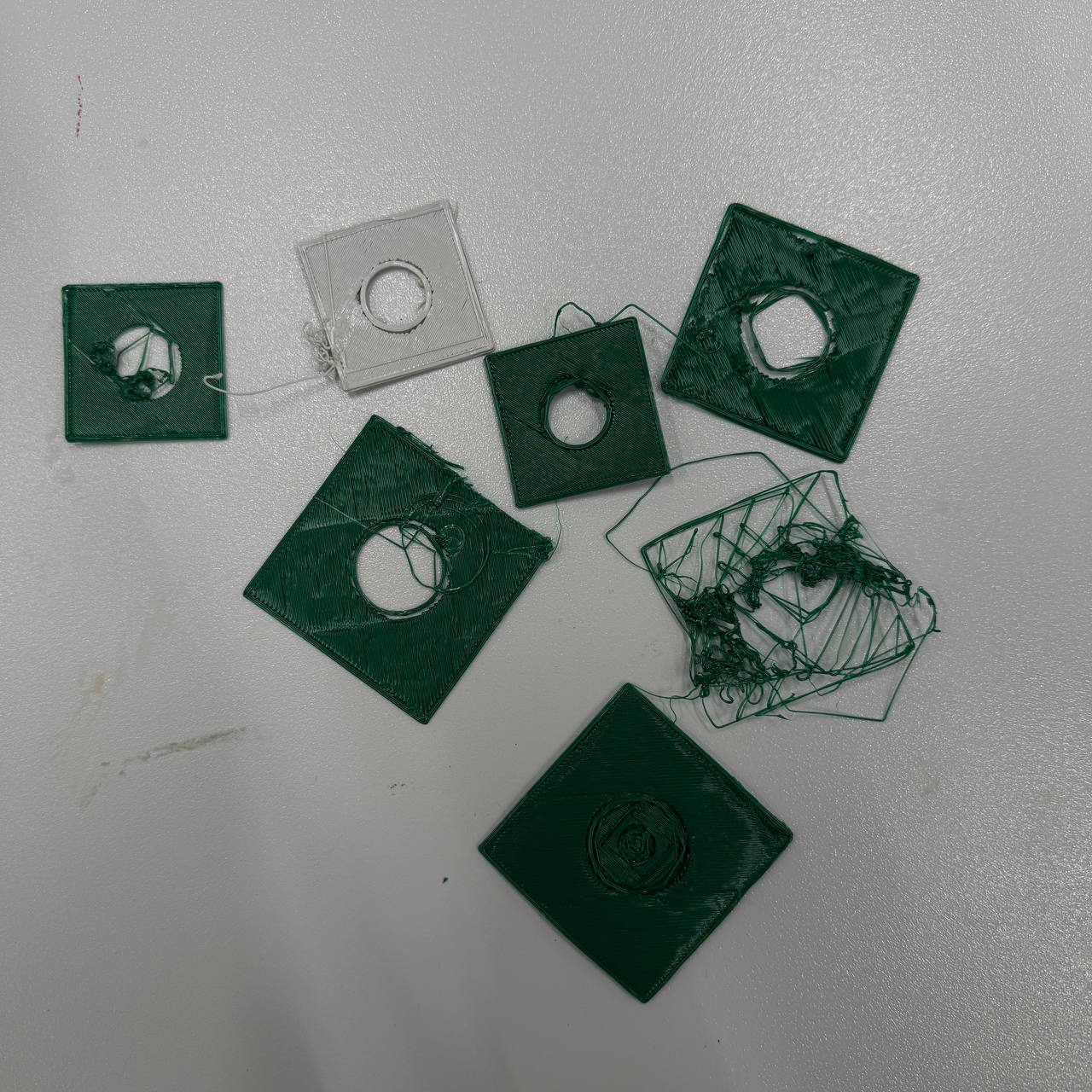

Essais sans résultat :

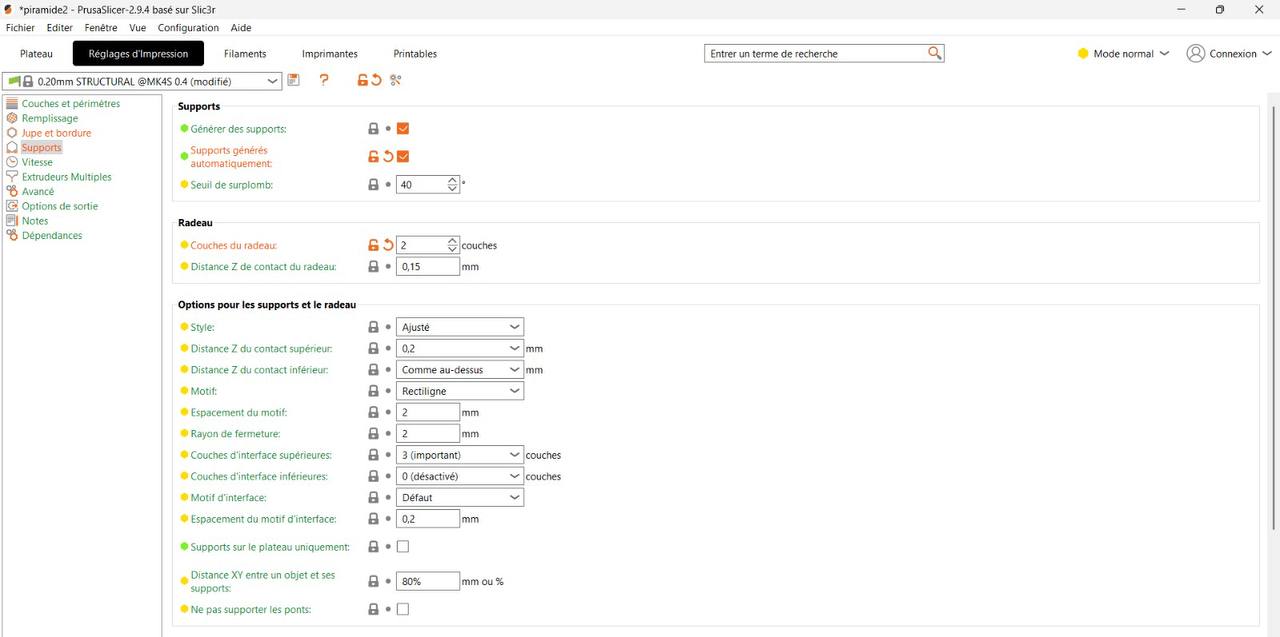

A chaque tentative j'ai changé les parametres d'impression. Le projet a marché quand j'ai mis les supports + 2 couches de radeau et changé l'imprimante

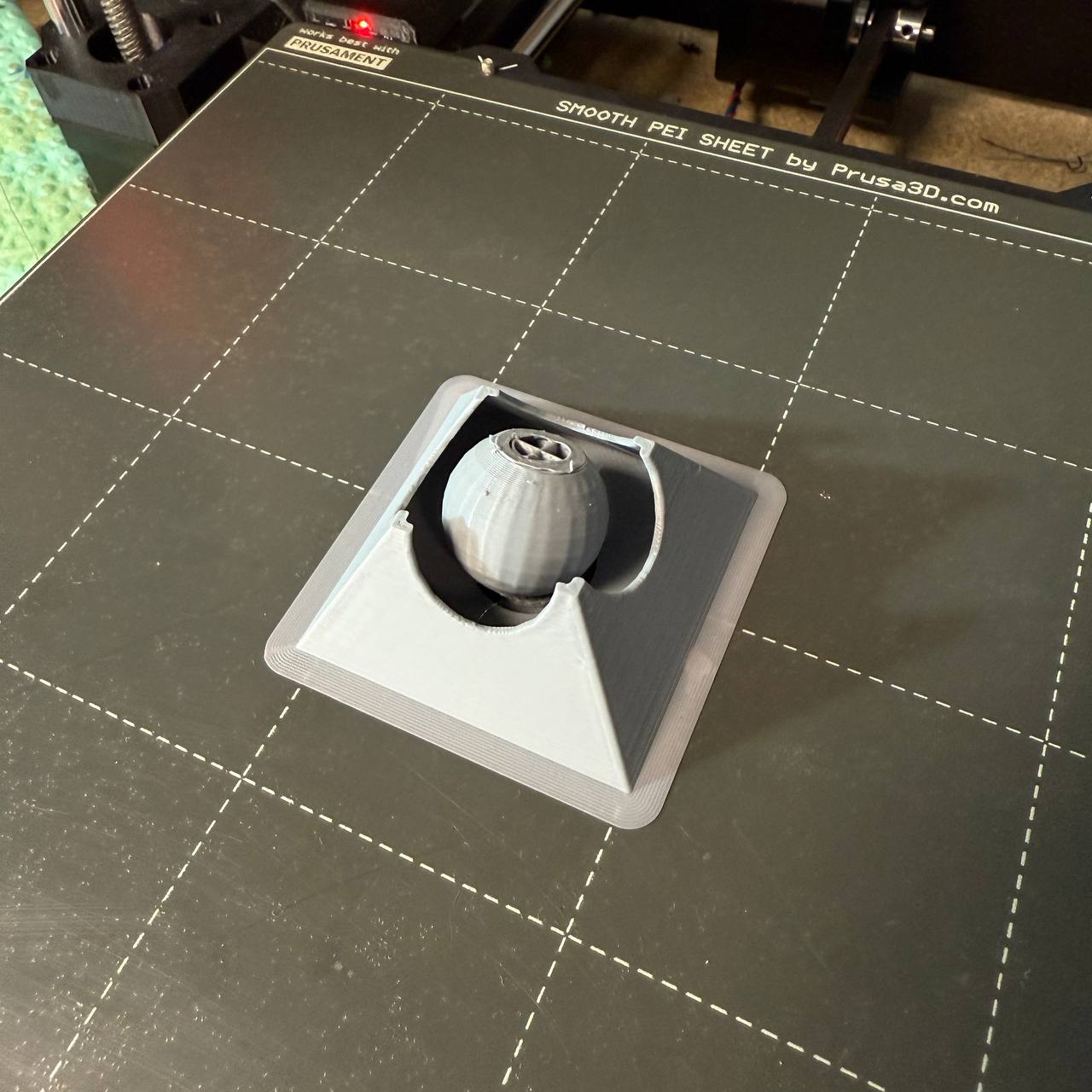

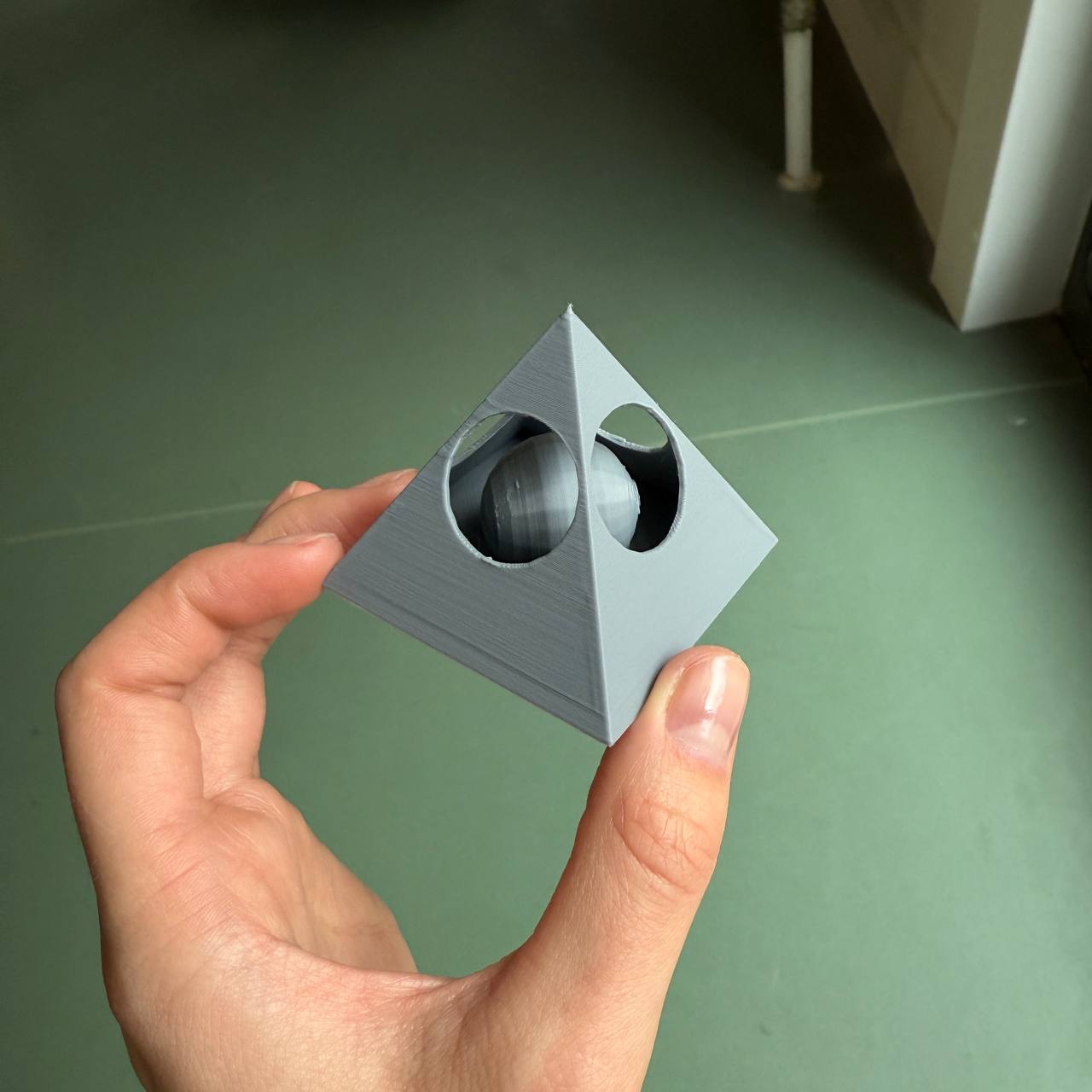

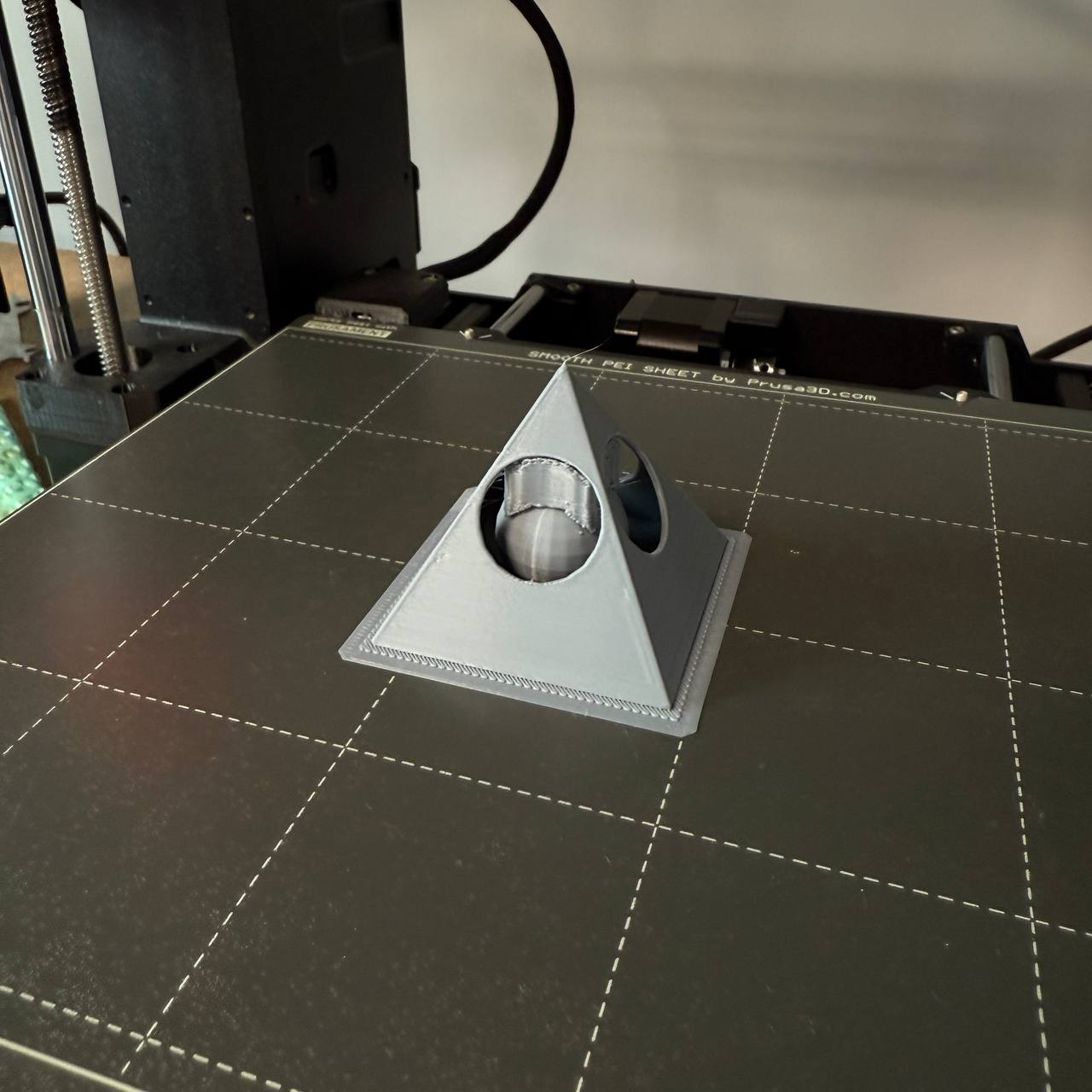

Objet terminé :

Etape 3 : Utiliser l'Arduino Uno et réaliser des montages

Projet Arduino réalisé avec Angel CHEN visible via ce lien : Projet Arduino
