Tapa Tupper

Membres : Ines BOUIZEGARENE et Alba Mayi ACOSTA

Parcours: Mention AR - Parcours MeDH / ERASMUS

Contexte

Dans le cadre de notre UE XAO et FabLab, nous avions pour exercice de réaliser une pièce étanche. Nous avons décidé de réaliser un tupperware miniature avec un couvercle flexible.

Modèle 3D

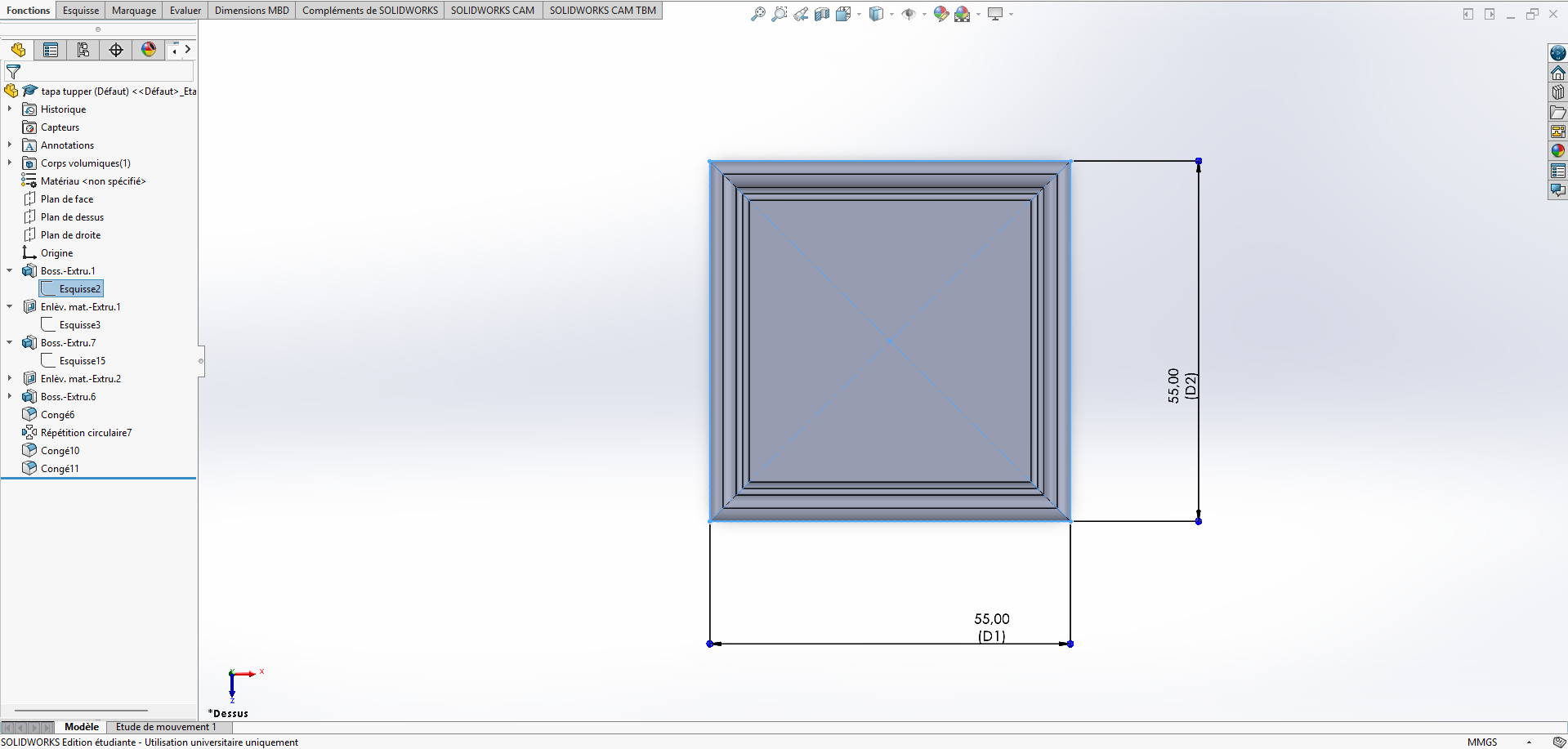

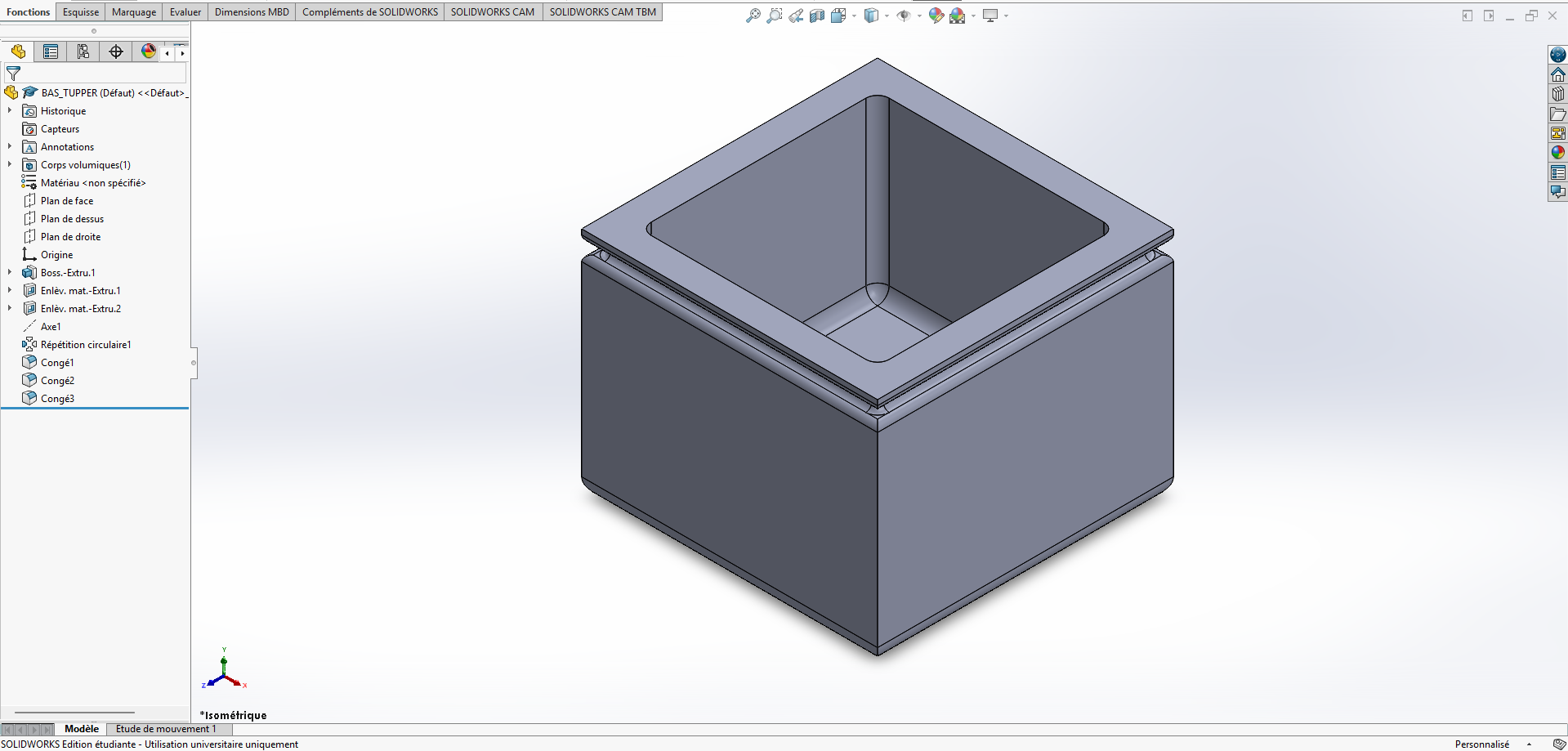

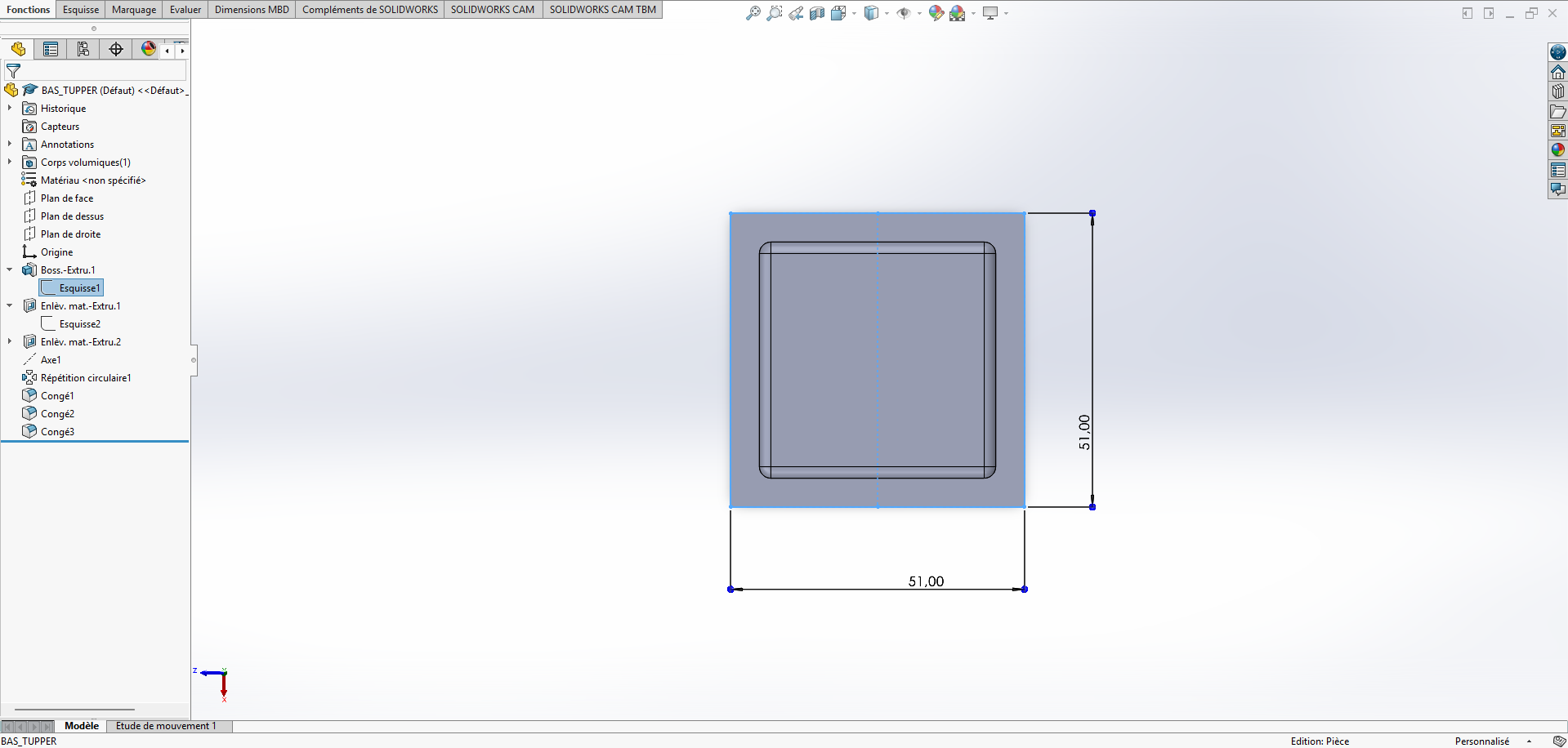

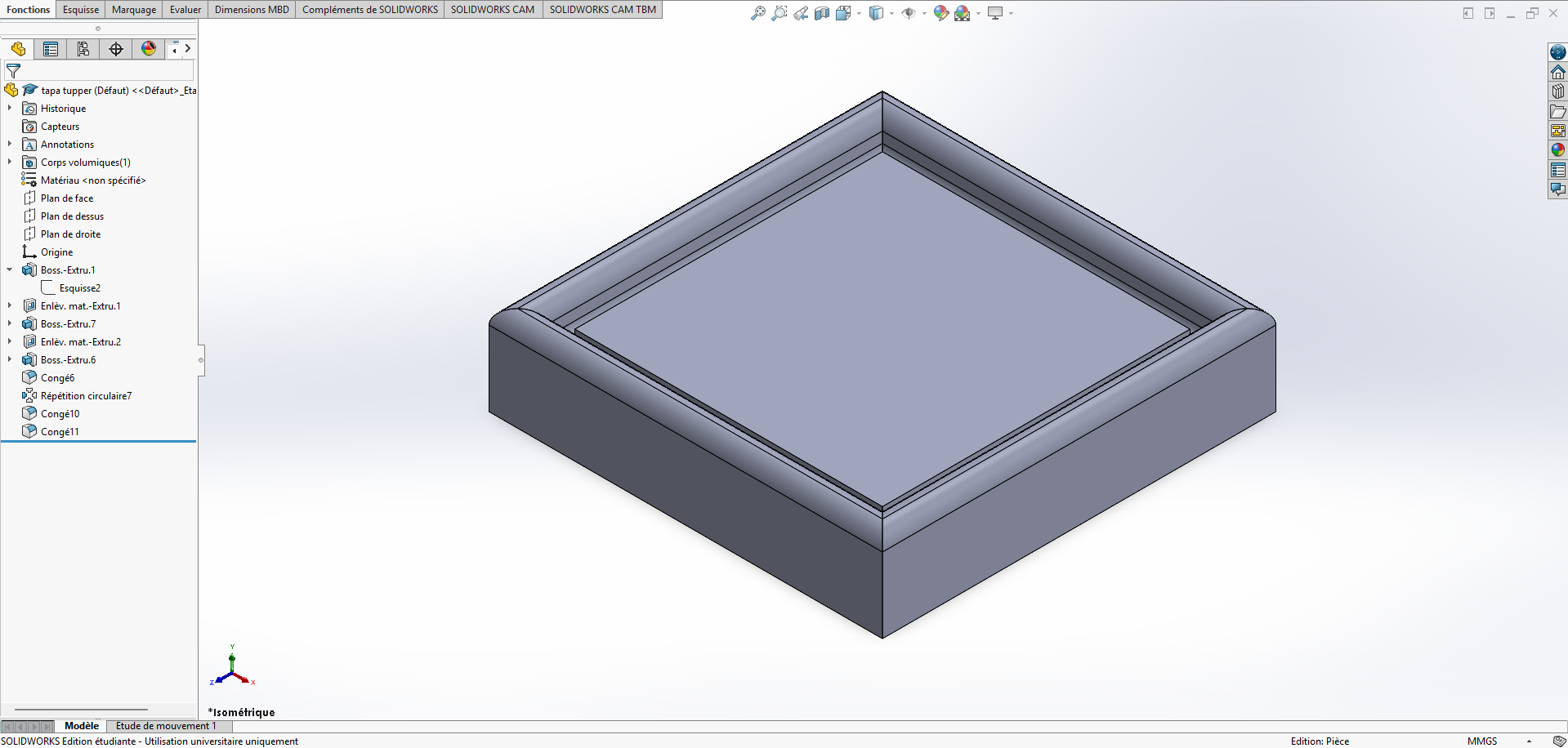

Nous avons modélisé notre boite de tupperware sur Solidworks. La boîte a deux pièces: un couvercle flexible et un bas rigide. Afin d'assurer au maximum que la fermeture de la boite soit étanche, les pièces s'emboîtent autour d'une bordure arrondie sur le couvercle et d'une rainure sur le bas. Toutes les arêtes internes du bas sont aussi arrondies à l'aide de congés afin que l'eau ne s'infiltre pas à travers les coins.

Les fichiers *.STL de nos pièces peuvent être retrouvés en pièces jointes.

Slicing et Impression

Bas de la boîte

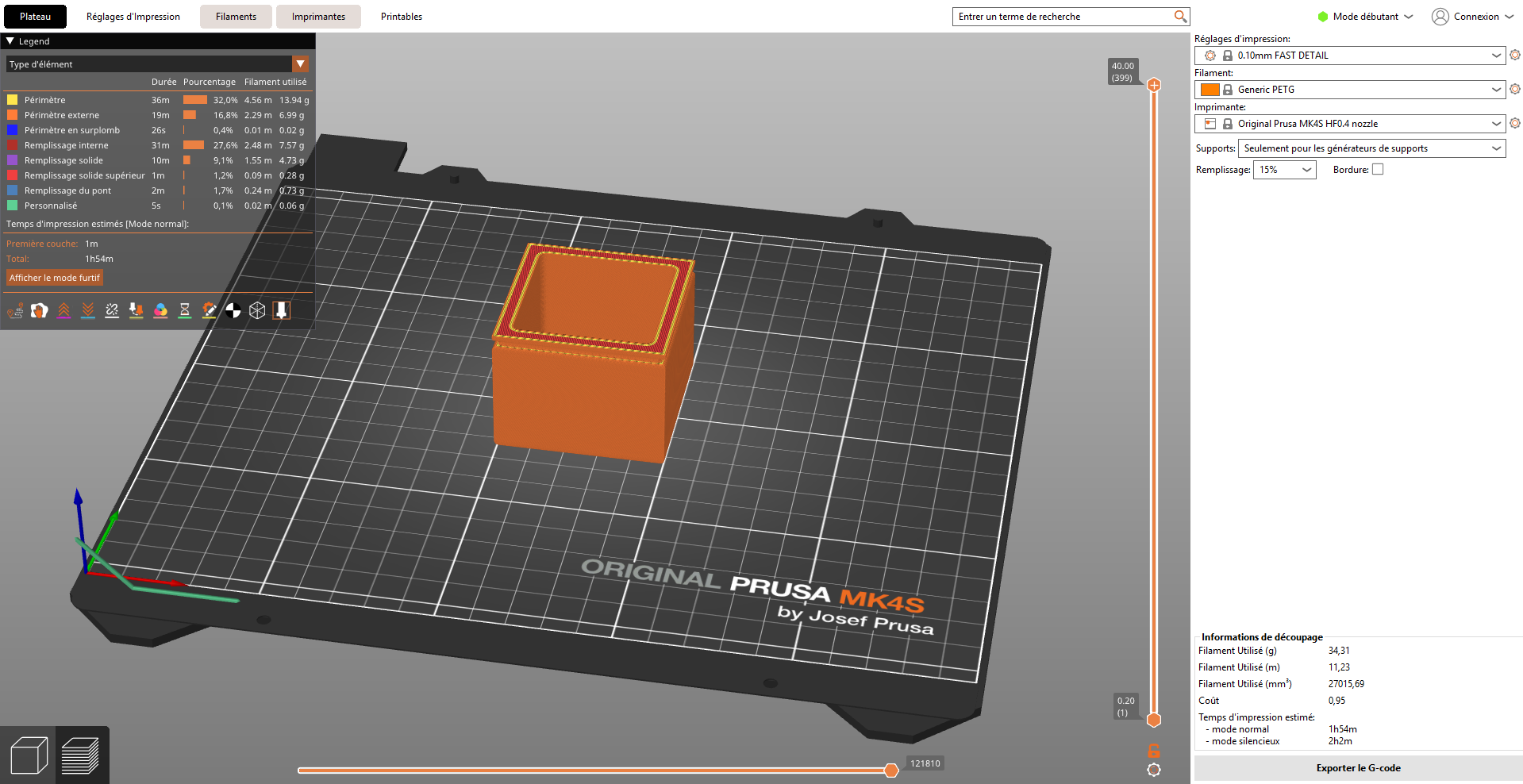

Nous avons réalisé le slicing sur PrusaSlicer pour le bas. Nous avons choisi d'utiliser du filament PETG comme recommandé durant notre cours. C'est un filament communément utilisé pour des pièces exposées à de l'eau (e.g. bouteille en plastique). Nous avons utilisé les imprimantes Prusa MK4S disponible au FabLab SU. Nous avons surtout joué sur la hauteur des couches, ce qui a fait que l'impression a pris plus longtemps.

Couvercle de la boîte

Nous avons choisi le TPU comme matériau pour notre couvercle afin qu'il soit flexible. Les réglages nécessaires ont été fait par un employé du FabLab habitué à l'imprimante dédiée au TPU. Nous avons appliqué la même hauteur de couche de 0.1mm que pour le bas de la boîte.

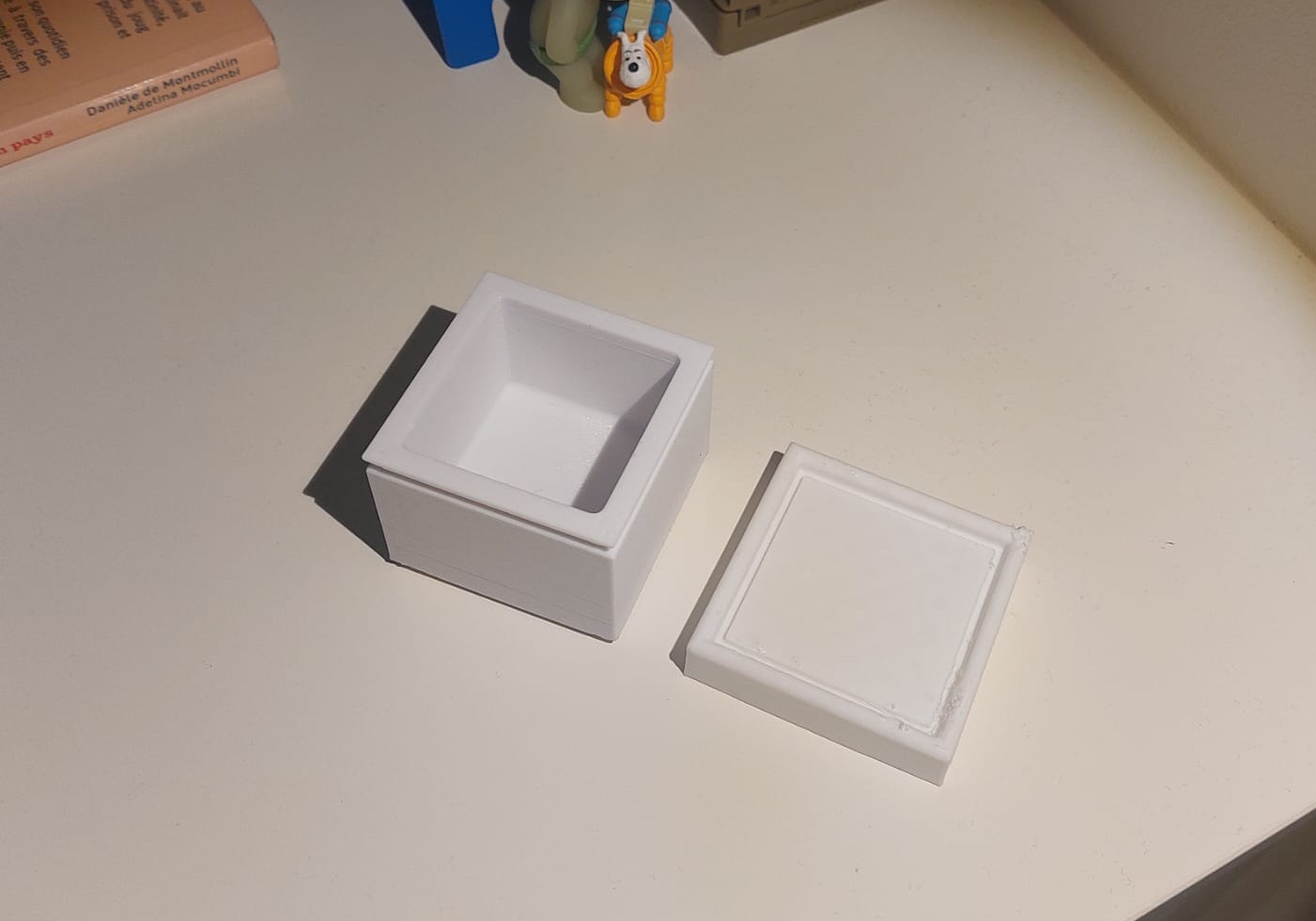

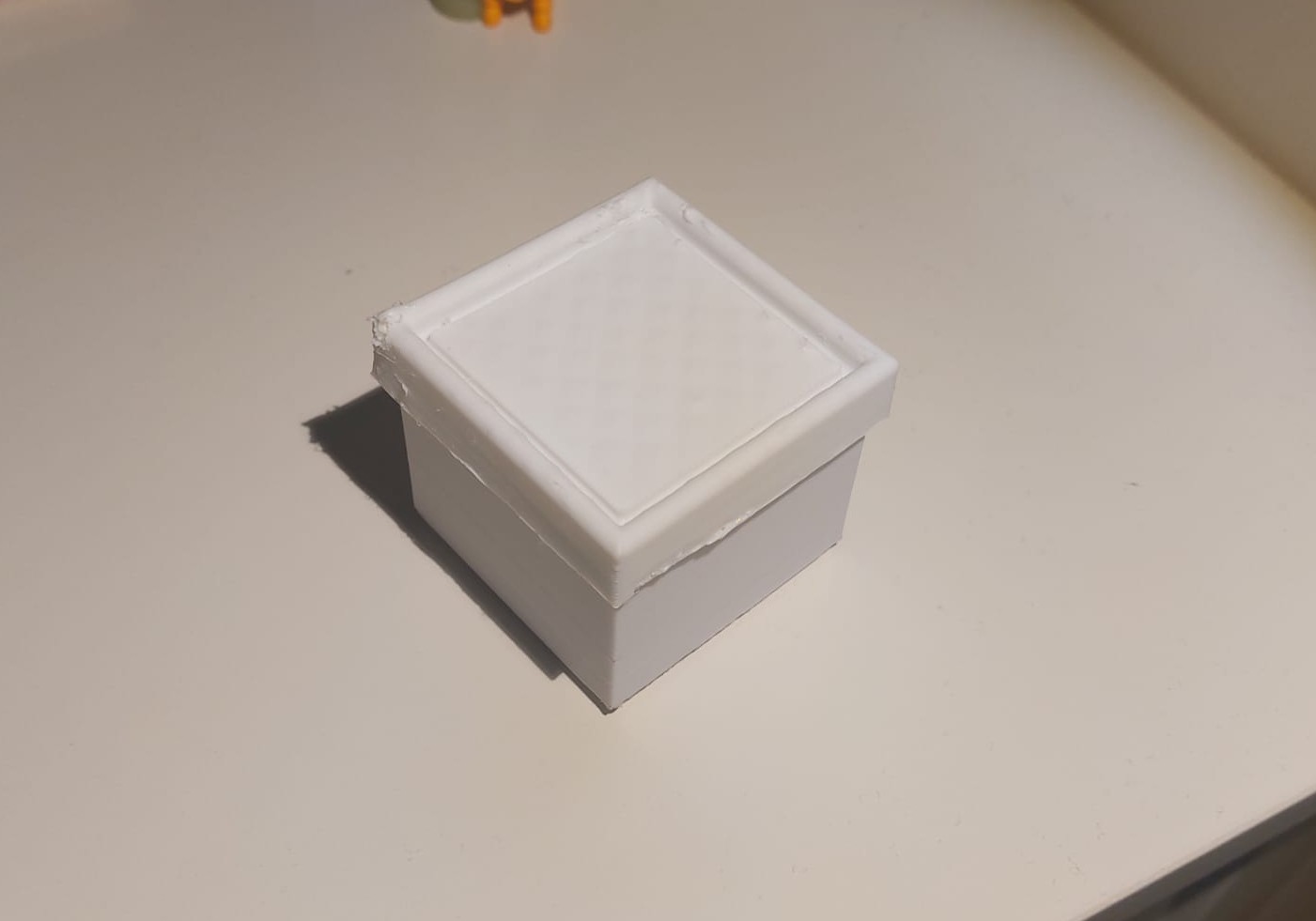

Résultat

Afin de tester l'étanchéité de notre boîte, nous avons mis de l'eau dedans et l'avons placé sur un mouchoir pendant plusieurs heures. Pour tester la résistance à l'eau du bas nous avons placé la boîte sur sa base durant une partie du test et pour tester sa fermeture nous avons allongé la boîte sur son côté pour voir si l'eau allait s'infiltrer à travers l'interstice entre le couvercle et le bas.

La boîte a réussit les deux tests! Le couvercle est suffisamment serré autour du bas pour retenir l'eau sans trop s'étirer au point de se déformer. Le PETG est très efficace pour retenir de l'eau et la hauteur de couche fait qu'il est presque déperlant.

Potentielles améliorations

Malgré la réussite des tests, le modèle n'est pas entièrement parfait. Un des premiers petits soucis est son ergonomie et est liée à sa modélisation: le bas aurait du avoir des arêtes latérales arrondies et des coins arrondis pour faciliter le geste de retirer le couvercle. Actuellement il est assez fréquent qu'on s’égratigne en essayant de l'ouvrir. Les arêtes arrondies peuvent néanmoins réduire l'étanchéité de la boîte, et sont à tester.

Une autre amélioration serait le placement des supports du couvercle. Notre idée de base d'avoir des attaches en "clips" sur les cotés a fait que notre couvercle était creux des deux côtés et nous avons choisi de mettre les supports à l'intérieur du couvercle. Cela a rendu une face du couvercle très "poreuse", un effet indésirable surtout pour la seule partie du couvercle en contact directe avec de l'eau.
