PhoneHolder

Informations

• Indusan KUGATHASAN et Thierry Huang

• indusan.kugathasan.1@etu.sorbonne-universite.fr / thierry.huang@etu.sorbonne-universite.fr
• UM4RBM20 xAO et Fablab - S2-25
• Date : 31/03/2026 - 07/04/2026

Contexte

Dans le cadre du module XAO Fablab, ce projet vise à Concevoir et réaliser un assemblage de pièces planes en utilisant la découpe et la gravure laser.

Objectifs

Concevoir un présentoir pour téléphone permettant le passage d'un câble de charge, avec une gravure personnalisée du logo d'Android.

Matériel

• 1 planche de MDF 3mm (300*600mm)

• Lime fine (pour ajuster les tenons)

• Petit marteau (pour l'assemblage en force / press-fit)

Machines utilisées

• Trotec Speedy 360

• Logiciels : Boxes.py, Inkscape, Trotec Ruby

Construction

Lien : PhoneHolder

Étape 1 : Génération du patron

Utilisation du site Boxes.py (modèle PhoneHolder).

• Réglage crucial : Paramètre brûlage réglé à 0.1 mm. Ce réglage permet de compenser l'épaisseur du faisceau laser pour que les pièces s'emboîtent parfaitement sans colle (press-fit). Ainsi que la taille pour être adapter à nos smartphone

• Format d'export : SVG.

Étape 2 : Personnalisation sur Inkscape

• Importation du fichier SVG de Boxes.py.

• Ajout du logo Android sur la face arrière du support.

Étape 3 : Usinage et Assemblage

• Envoi du fichier vers la Trotec Speedy 360.

• Paramétrage dans l'interface Trotec :

  • • Traits de coupe : Rouge (RVB : 255, 0, 0).

    • Gravure du logo : Noir (RVB : 0, 0, 0).



• Assemblage : Utilisation de la lime pour casser les angles des tenons et du marteau pour finaliser l'emboîtement.

Journal de bord

31/03/26

Réception des consignes et premières recherches de modèles (tentative sur un modèle Wall-E trop complexe avec 27 000 segments).

02/04/26

Passage vers un modèle simple (Phone Holder). modification du paramètre de brulûre et de taille sur Boxes.py pour assurer la tenue mécanique.

03/04/26

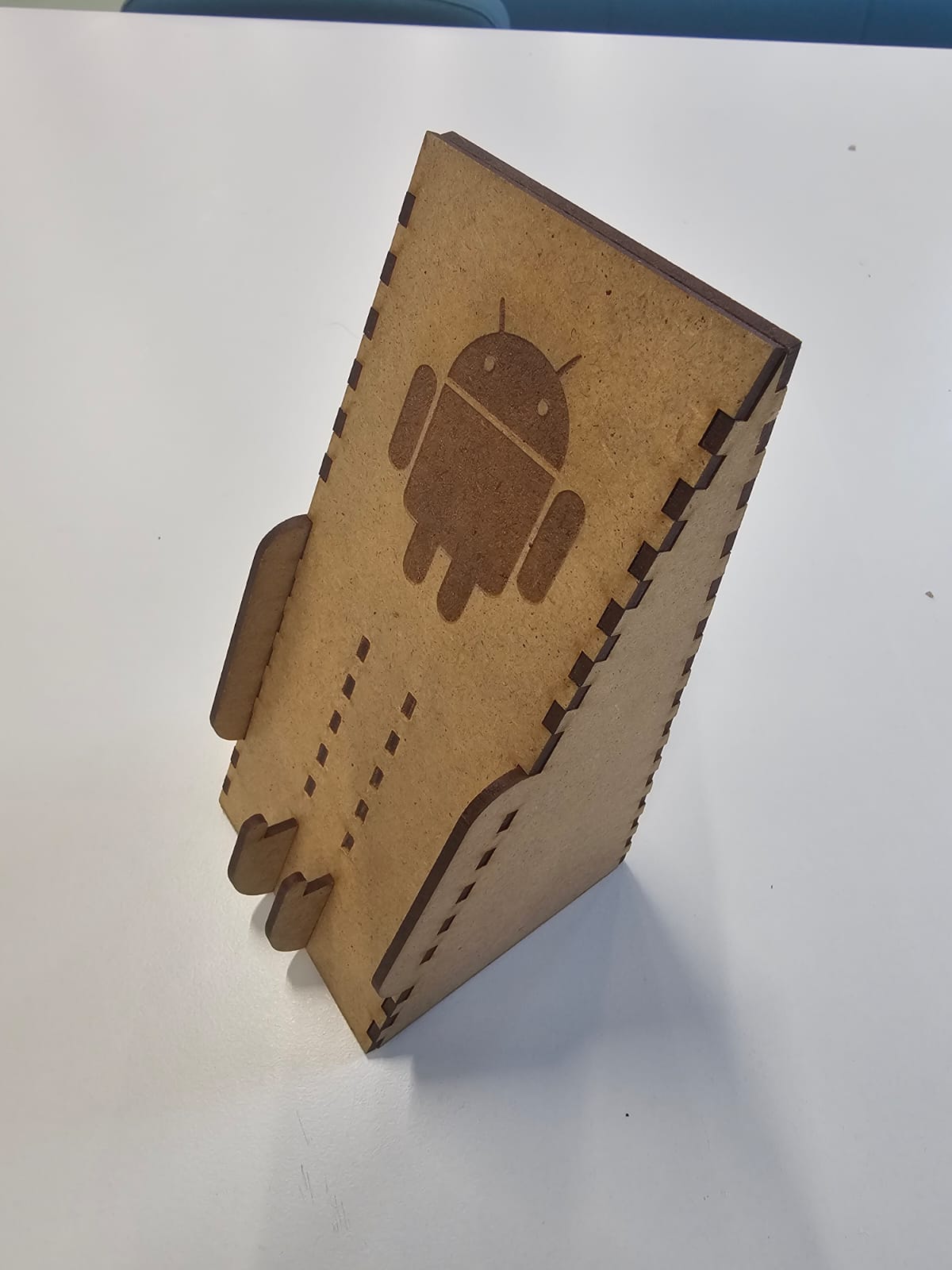

Découpe laser sur la Trotec 360. Difficulté rencontrée : les encoches étaient très serrées. Solution : léger limage des angles et assemblage au marteau. Le résultat est stable et le logo Android est propre.
