Découpage Laser - Etagère à shots - Sanjay, Ryan, Ossian, Rita, Marya, Maelanne, Yasmine

Compte Rendu de Projet : Conception d'un Bar à Shots par

APAVOU Sanjay - BENGTSSON Ossian - BOURA Ryan - EL NOUEIRY Marya - HAMED Yasmine - MATAR Rita - REVOL Maélanne

Objectif

L'objectif de notre projet était de concevoir un objet en utilisant la technique de découpe laser, tout en y ajoutant une gravure personnalisée. Inspirés par notre esprit festif, nous avons décidé de créer une étagère à shots.

Déroulement du Projet

1. Modélisation et Préparation des Fichiers

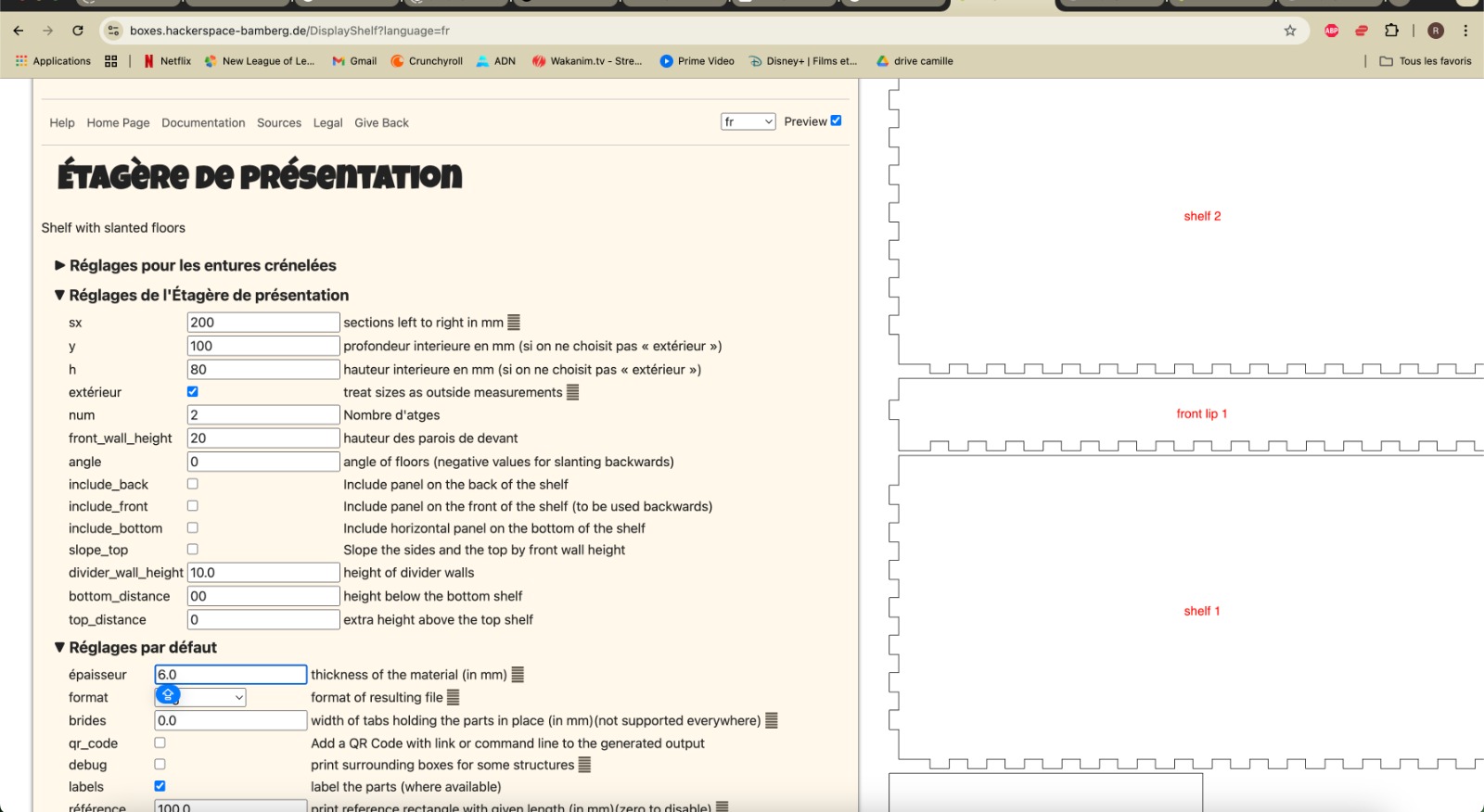

Nous avons commencé par utiliser le site Festi.info pour récupérer un modèle de base, que nous avons ensuite personnalisé en modifiant ses paramètres. L'étagère a été initialisée sur le site Boxes.py, où nous avons ajusté les dimensions et les paramètres selon nos besoins.

2.jpeg   1.jpeg

Capture design.PNG

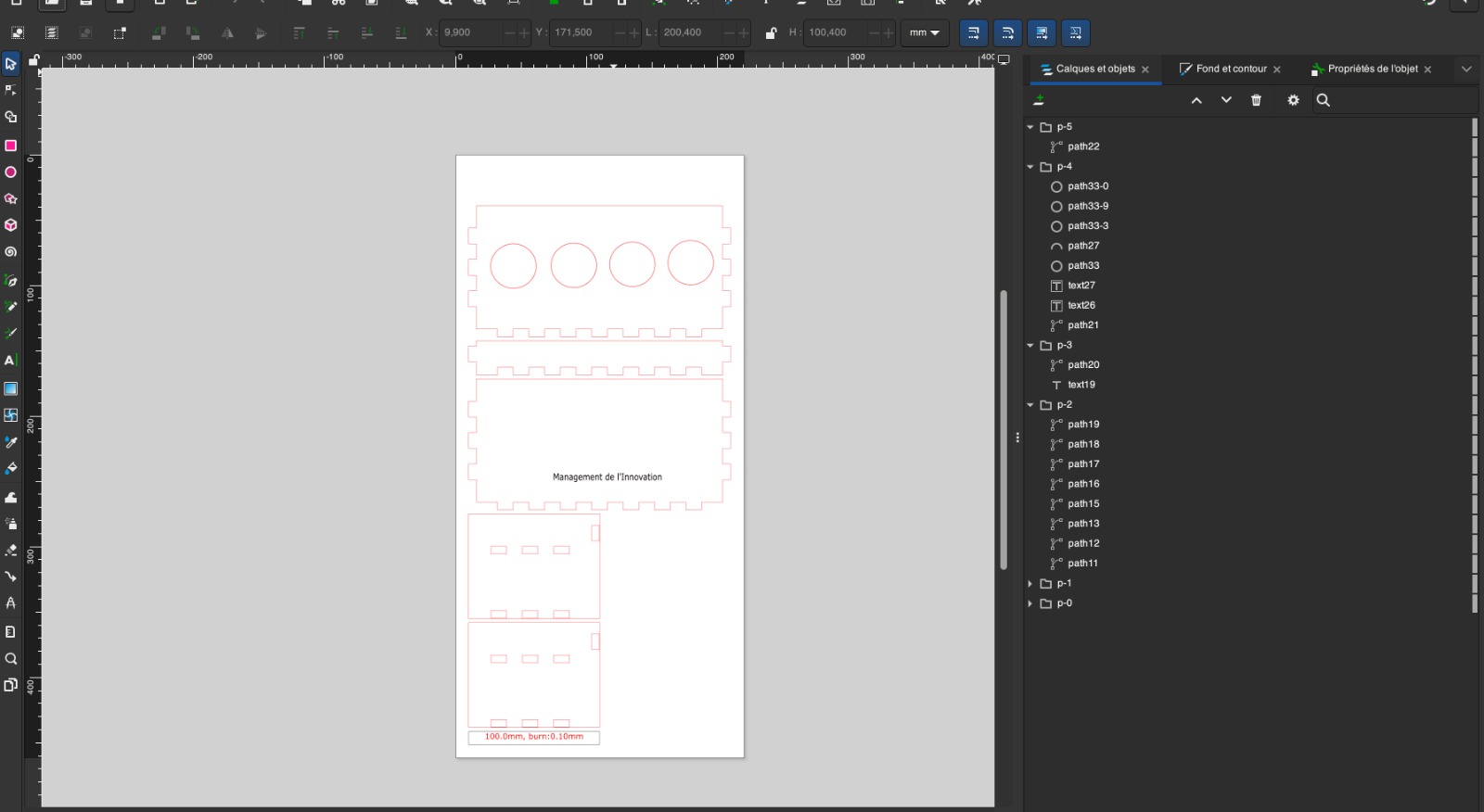

Sur le logiciel Inkscape, nous avons changé les couleurs des différents éléments en rouge et noir afin de définir clairement les parties à graver et à découper. Nous avons également séparé les composants destinés à être découpés en plexiglas et en bois.

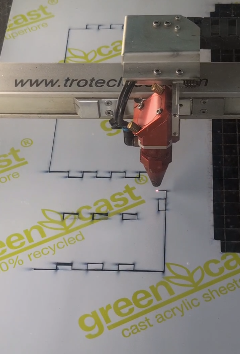

2. Découpe Laser

Nous avons d'abord réalisé un test de découpe sur du bois de 3 mm d'épaisseur. Cependant, cette première tentative n'a pas été concluante, car la pièce était mal centrée sur la planche, ce qui a conduit à une coupe décalée.

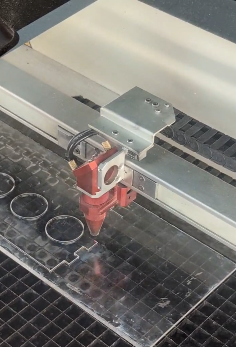

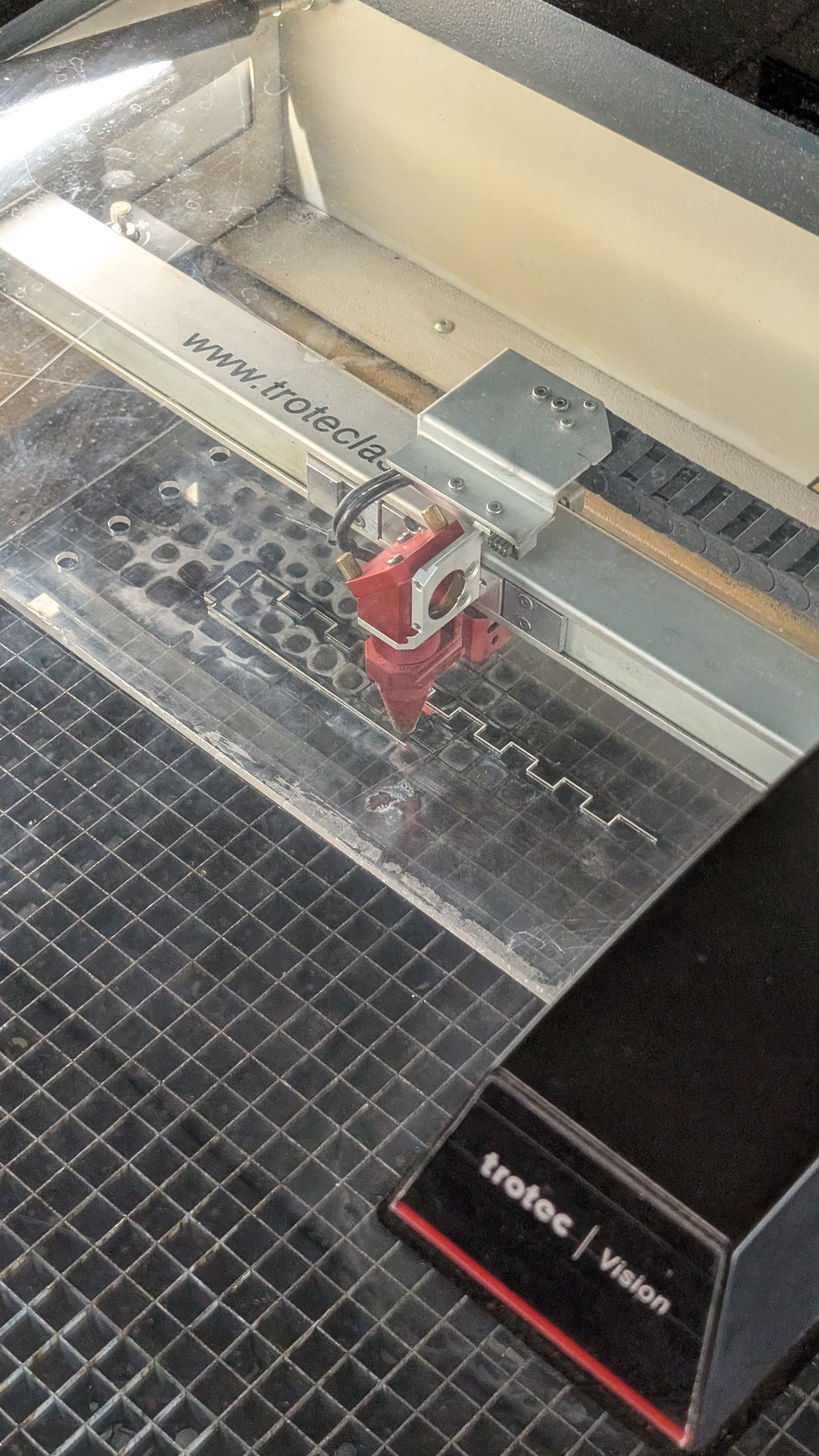

86b2a8c5-72be-4e09-901f-5dfb7a3e6517.jpeg     Capture.PNG

Suite à cette erreur, nous avons ajusté nos paramètres en prenant soin de bien centrer la pièce et d'ajouter des marges suffisantes. Nous avons ensuite effectué la découpe avec de l'acrylique noir et transparent, ce qui a donné un résultat optimal.

Conclusion

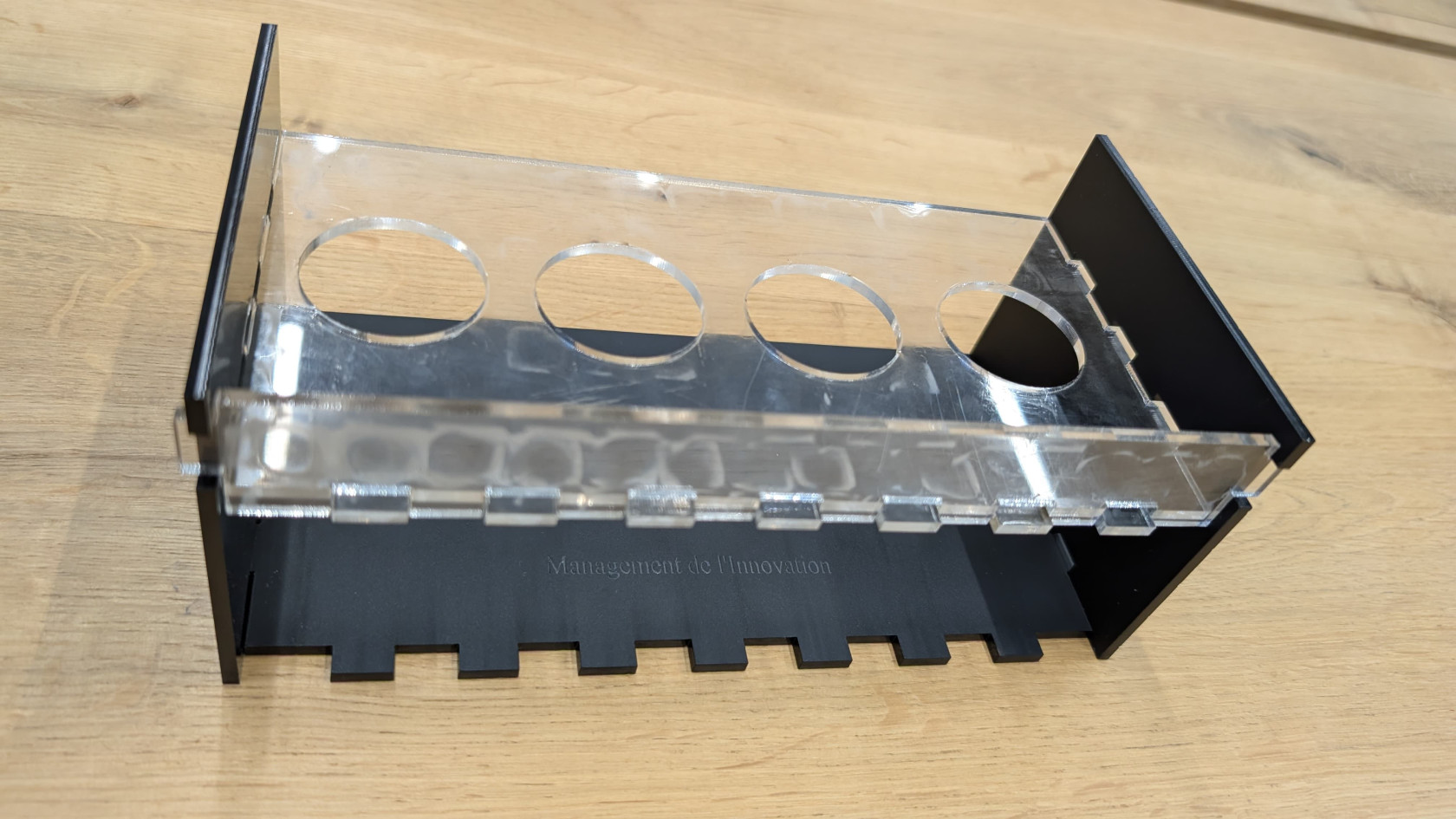

Malgré quelques ajustements nécessaires lors des premiers essais, nous avons réussi à concevoir et fabriquer un bar à shots fonctionnel et esthétique avec une gravure. Ce projet nous a permis de nous familiariser avec les outils de modélisation et la découpe laser, tout en mettant en pratique des notions de précision et d'organisation.
