Pieuvre bicolore/bimatériau

Informations

• Fanny PRAYER
• Fanny.prayer@etu.sorbonne-universite.fr
• Polytech Sorbonne - Spécialité Matériaux
• 15/05/2025 - 19/05/2025

Objectifs

Nécessité de réaliser un projet en utilisant 2 matériaux : adapter la méthode d'impression (changements des paramètres d'impression avec les 2 buses à adapter aux 2 matériaux différents).

Projet :



Machine et Logiciel utilisées

• RAISE3D Pro2 - imprimante 3D à double extrudeuse
• IdeaMaker - logiciel

Construction

Étape 1

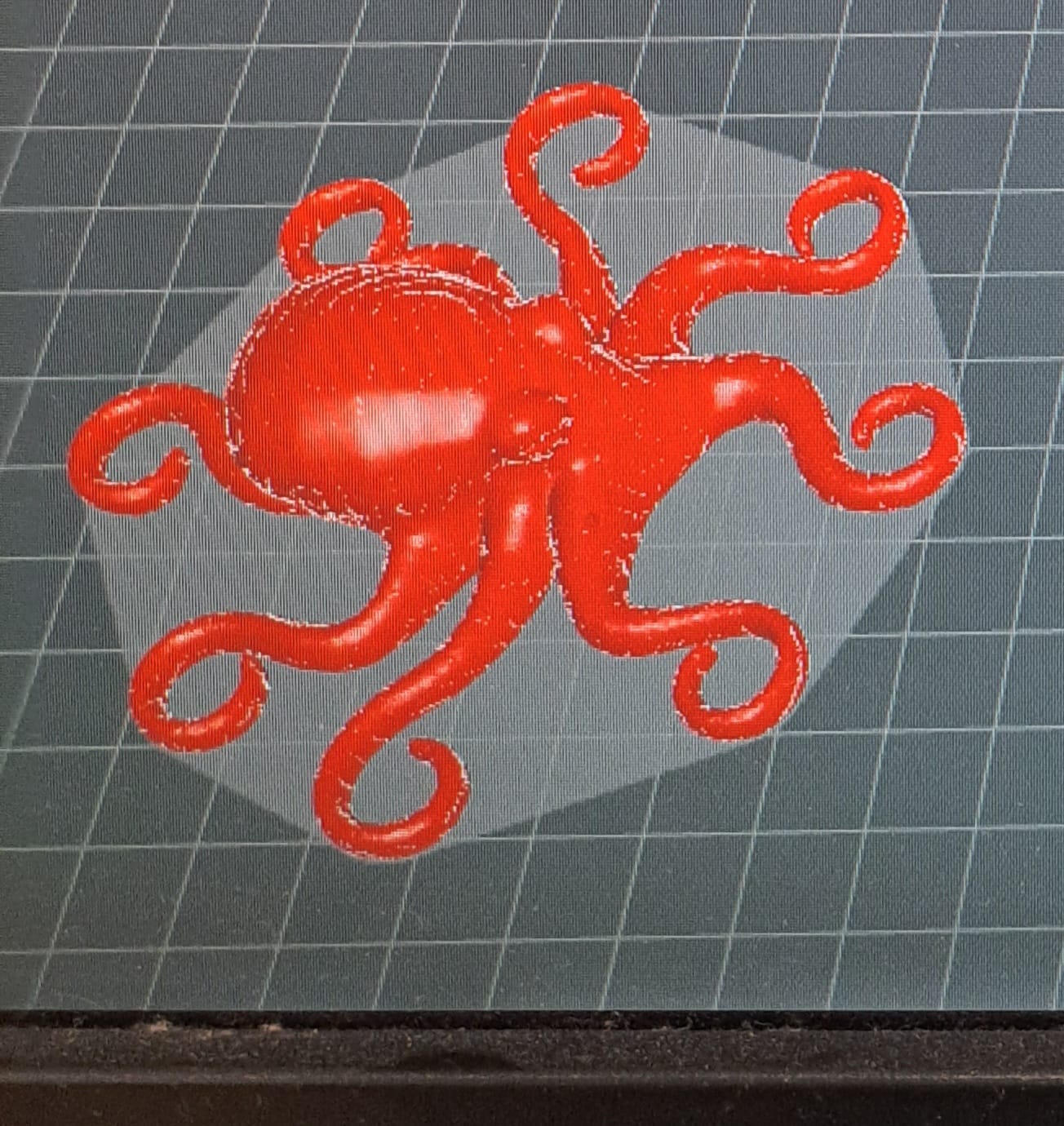

Après avoir téléchargé les 2 fichiers (partie noire et partie blanche) sur le site internet en pj, je l'ai ouvert dans le logiciel IdeaMaker. (Pour plus de clarté, penser à changer les couleurs de visualisation sur le logiciel).

Étape 2

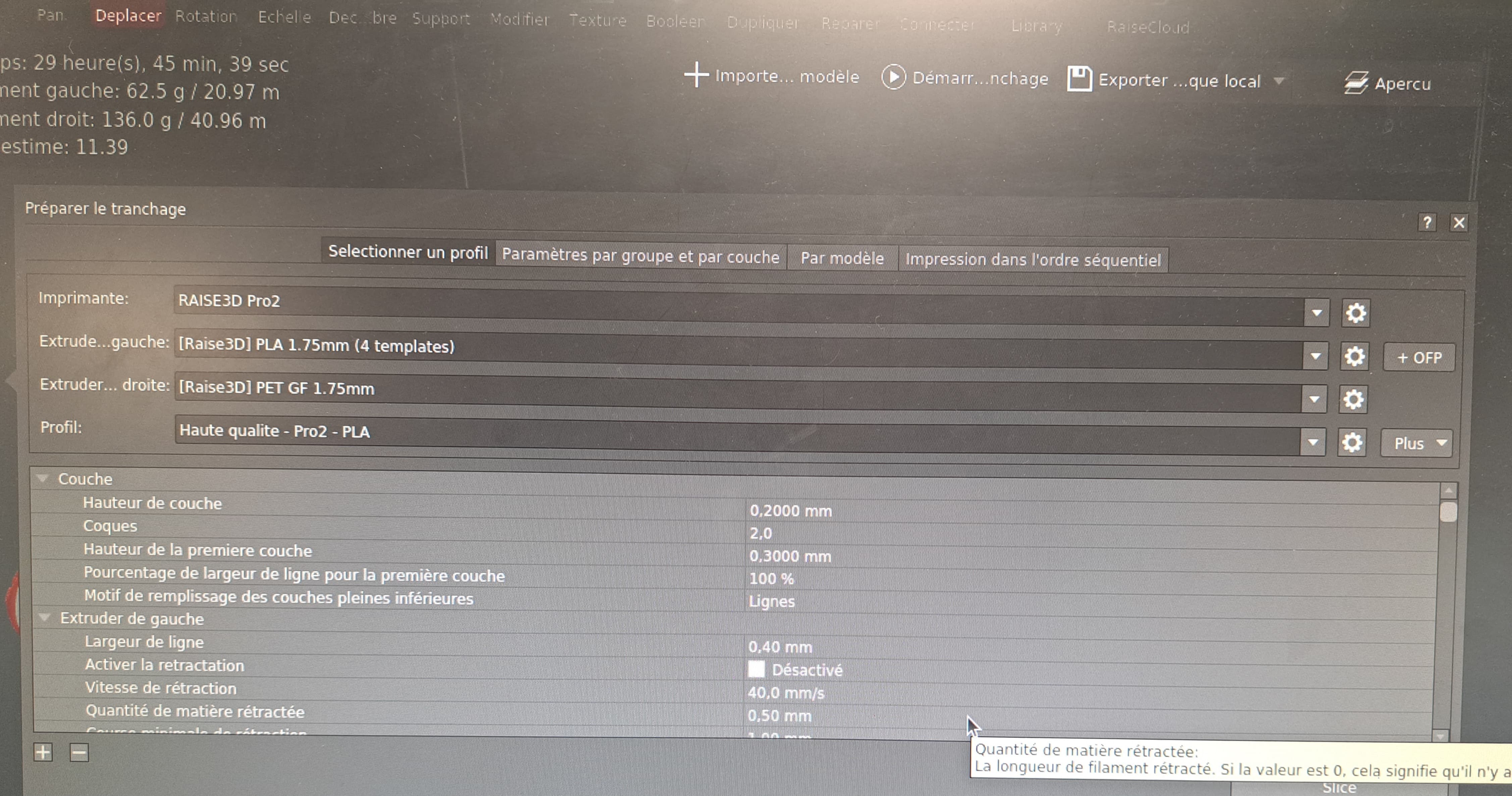

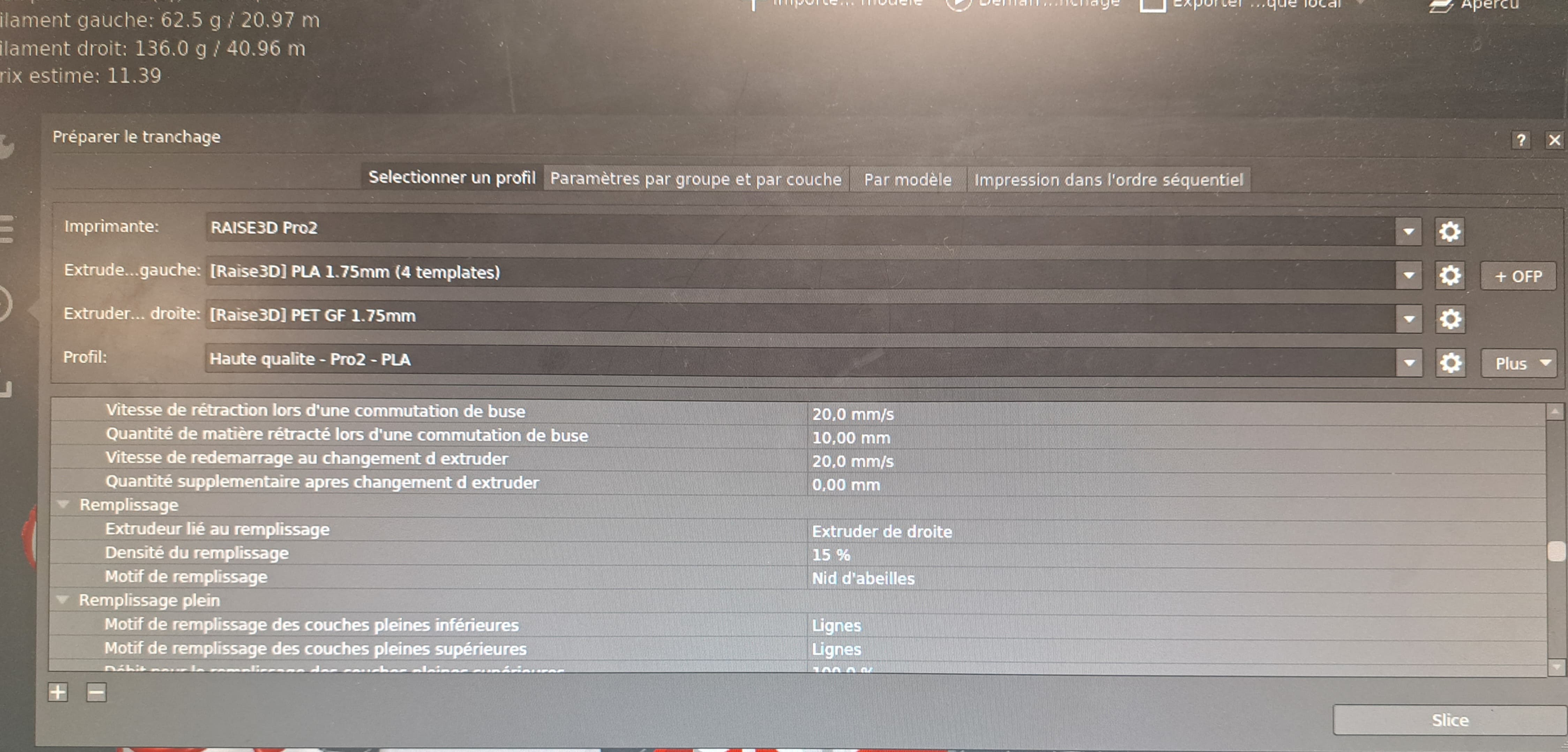

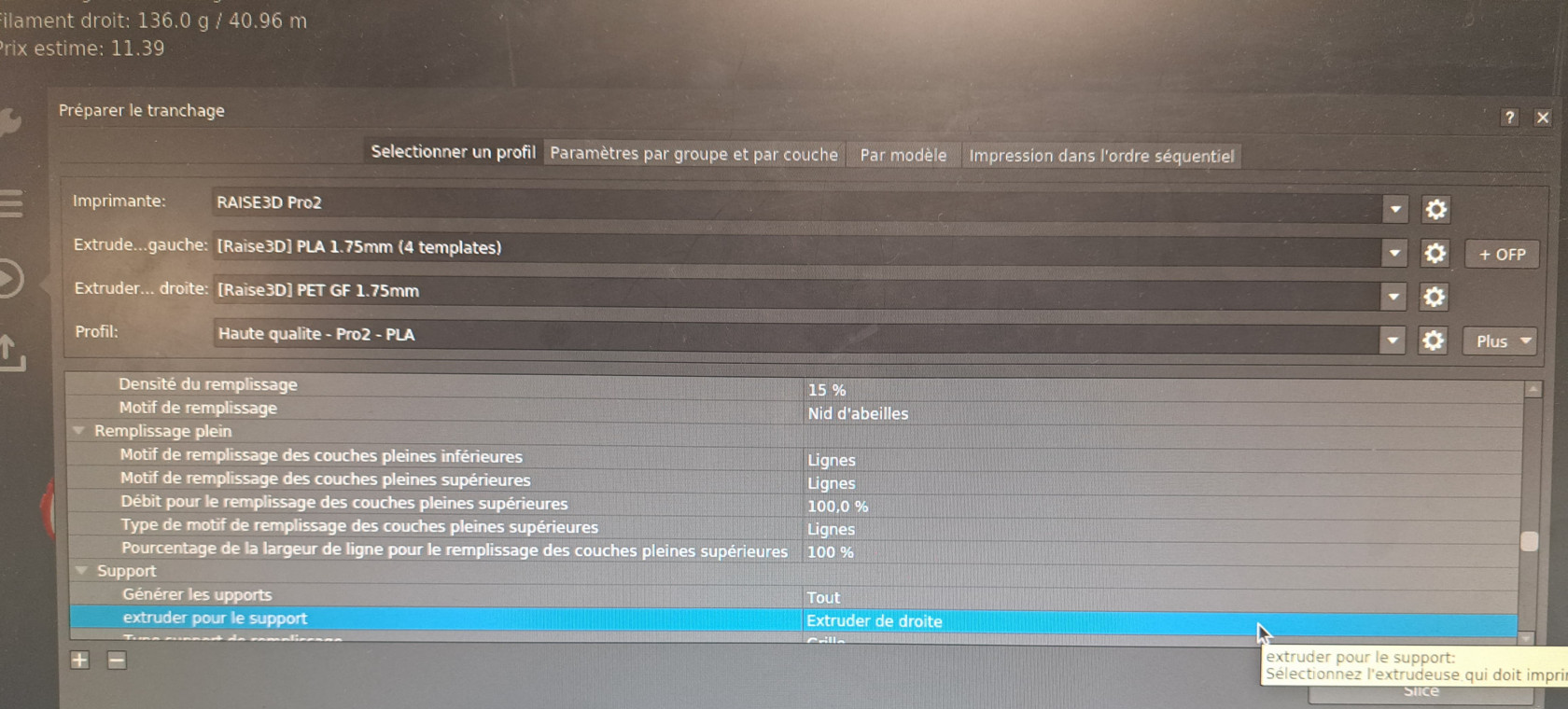

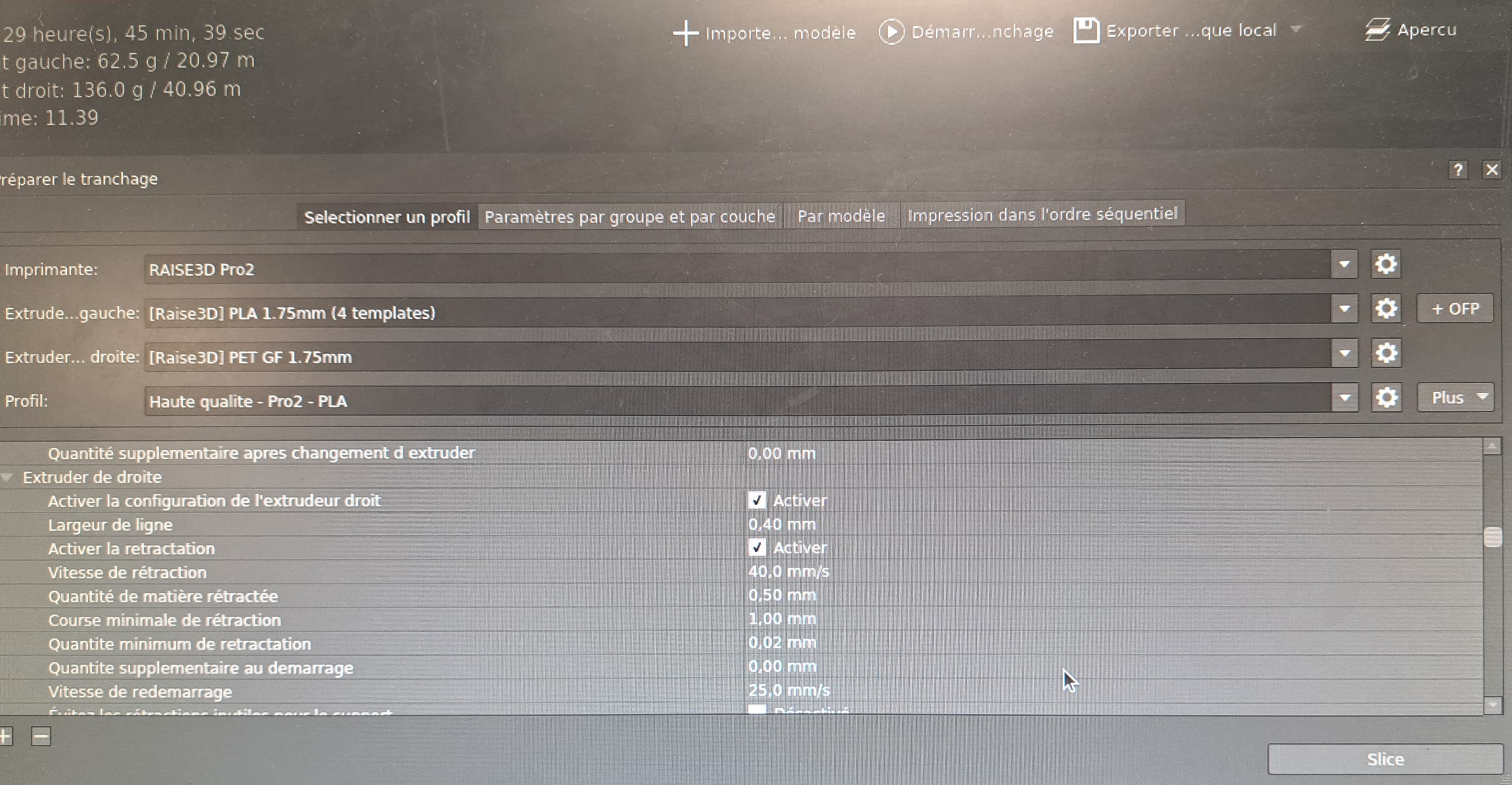

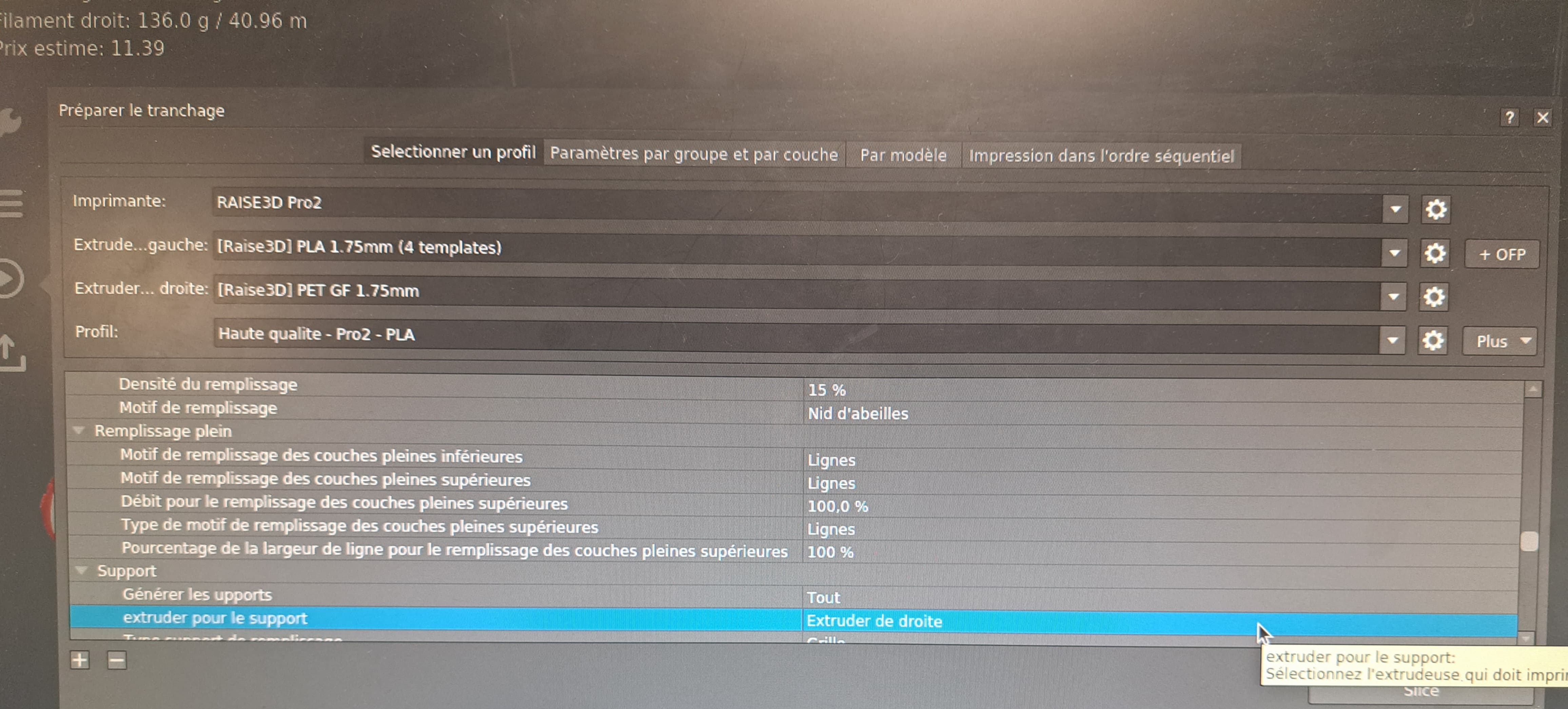

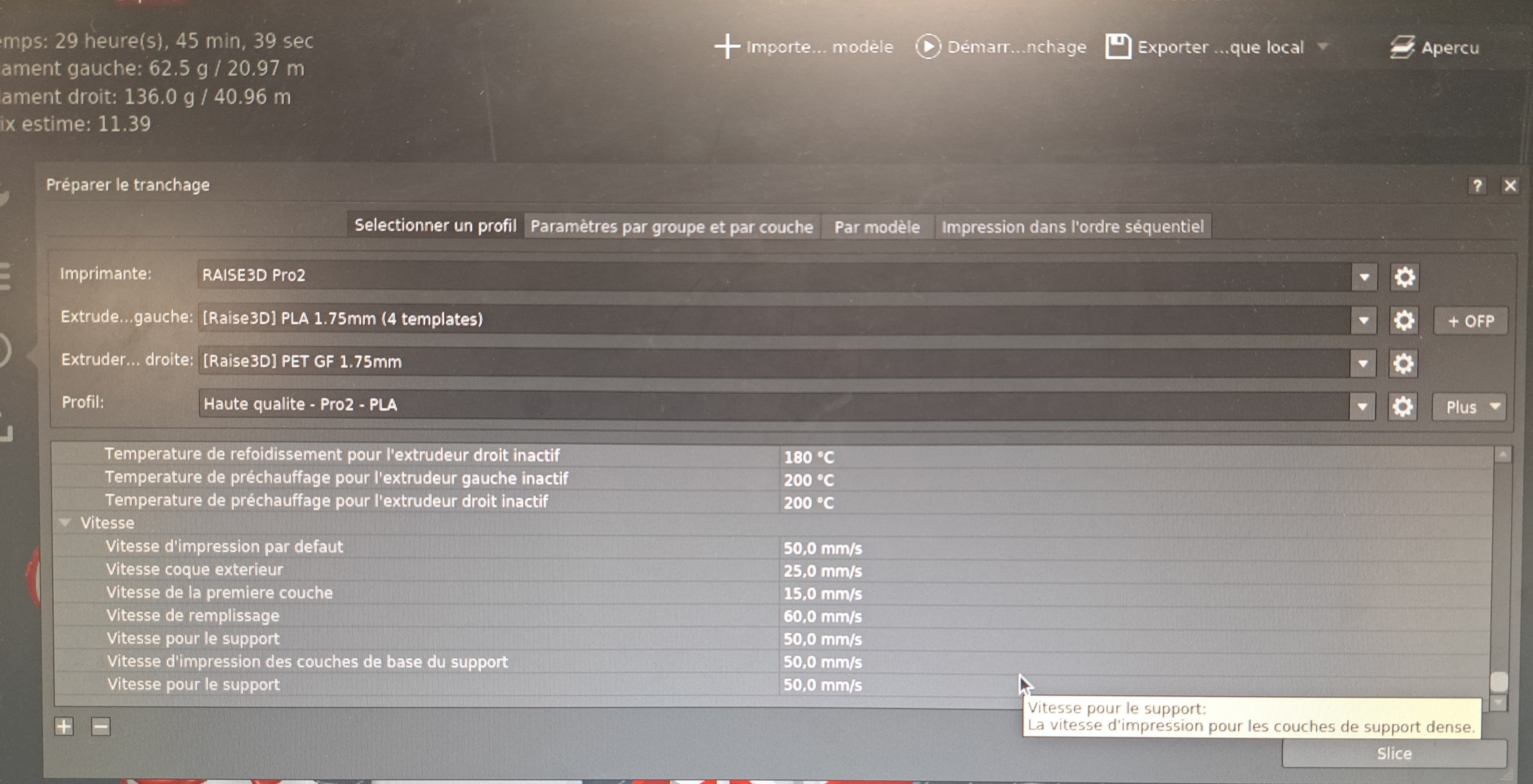

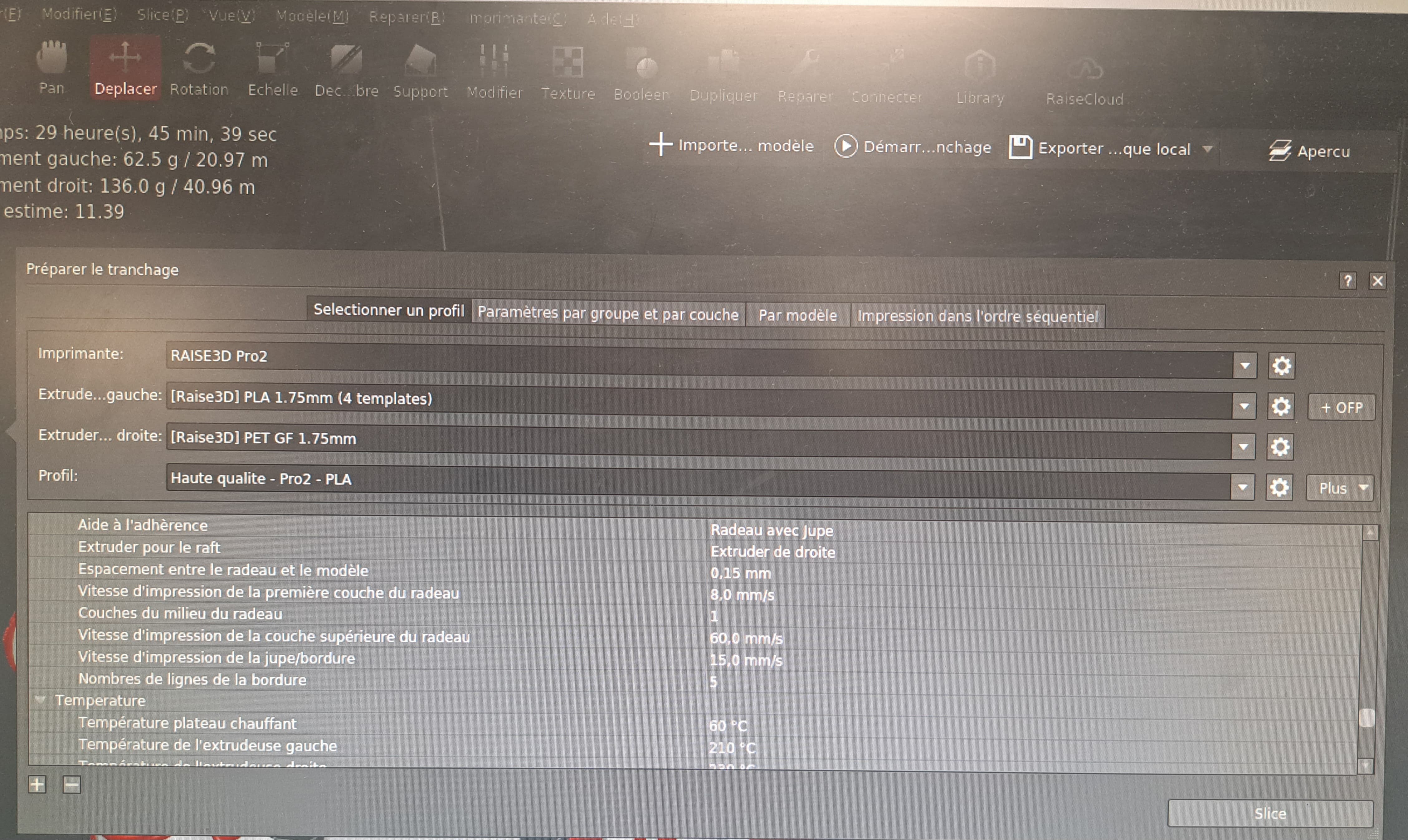

Pour être sûre que les 2 parties de la pieuvre (blanche et noire) allaient bien s'emboîter ensemble, j'ai centré les deux fichiers en modifiant leurs coordonnées en (0,0,0). Ensuite, vient le réglage des extrudeuses. Pour ça, j'ai vérifié quel filament était à droite et lequel était à gauche sur l'imprimante 3D. Je suis allée reporter les placement dans le logiciel (on peut faire coordonner les couleurs) et fais toutes les modifications associées (voir captures d'écran ci-dessus).

Étape 3

Enlever les supports très très délicatement.

Journal de bord

15/05/2025

Recherche du modèle et conseils pour impression à 2 matériaux

Lancement de l'impression (~4h)

19/05/2025

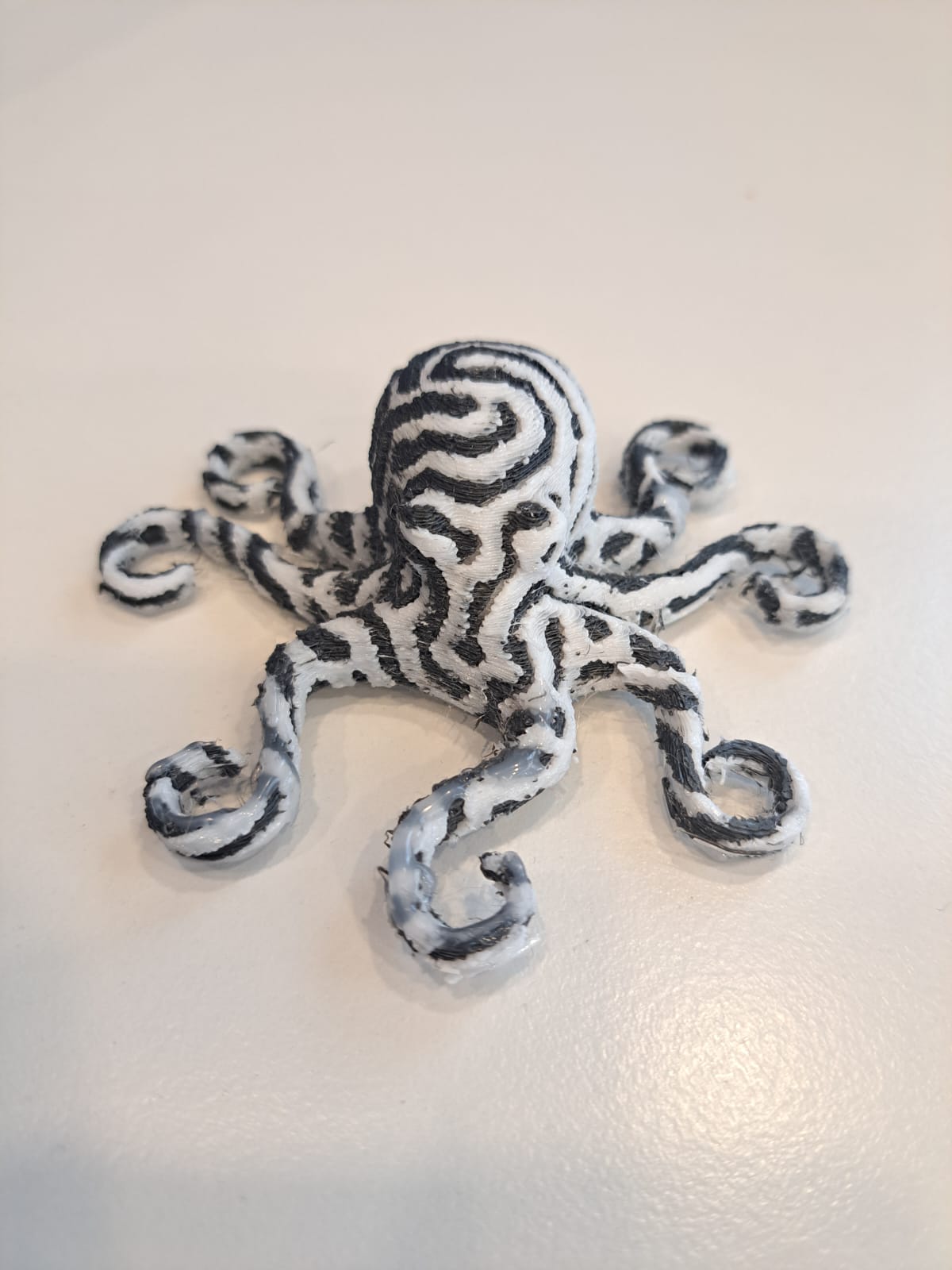

Récupération de l'objet imprimé

Enlèvement du support : Il aurait fallu choisir un autre type de support pour ce modèle car celui que j'ai choisi (aide à l'adhérence : "Radeau avec jupe")  était trop rigide et a fini par faire casser les tentacules de la pieuvre, surtout à la jonction des 2 couleurs/matériaux. J'ai donc dû utiliser un pistolet à colle pour consolider les parties détachées.

23/04/2022

Après quelques déplacements, les derniers tentacules qui n'étaient pas encore cassés se sont dissociés, toujours à la jonction des deux couleurs.
