Projet Théière Secret Siphon


 Coordonnées

  • TARDA Sienna / OISTI Lina
  • sienna.tarda@sorbonne-universite.fr/ linaoisti@sorbonne-universite.fr
  • LU1SXARE Sorbonne
  • 05/03/2025 - 02/04/2025

Introduction

Dans le cadre de l'ARE Science et Magie, on souhaite créer une théière avec un siphon permettant de réaliser un tour de magie sur les fluides, basé sur des principes physiques . Pour ce faire, nous commençons par créer une coupe de Pythagore puis nous passons à la théière .

Matériel

  • Imprimante 3D
  • PLA violet Magic Slick 1,75mm (24g+14g)
  • PLA pastel green 1,75mm (14g)
  • PLA noir 1,75mm (13g+268g)

Construction

Etape 1

Modélisation de la coupe de Pythagore sur OpenScad

Etape 2

Impression de la coupe sur machine 3D Prusa Slicer

Etape 3

Modélisation de la théière sur OpenScad

Etape 4

Impression de la théière sur machine 3D Prusa Slicer


Journal de bord

05/03/25

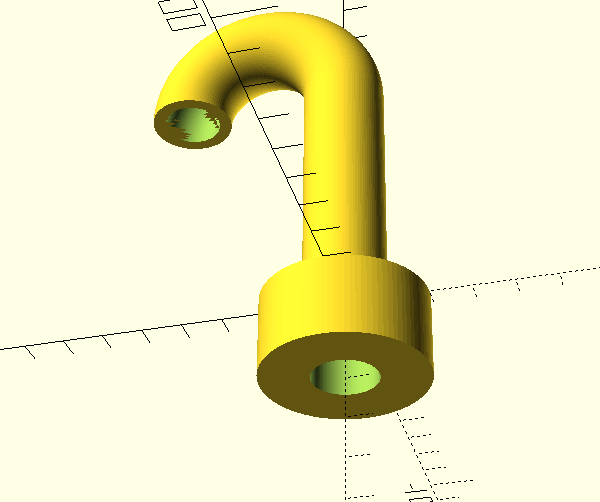

Conception d'un siphon capable de s'emboiter avec un verre sur OpenScad. Voir sur CODE SIPHON OpenScad


12/03/25

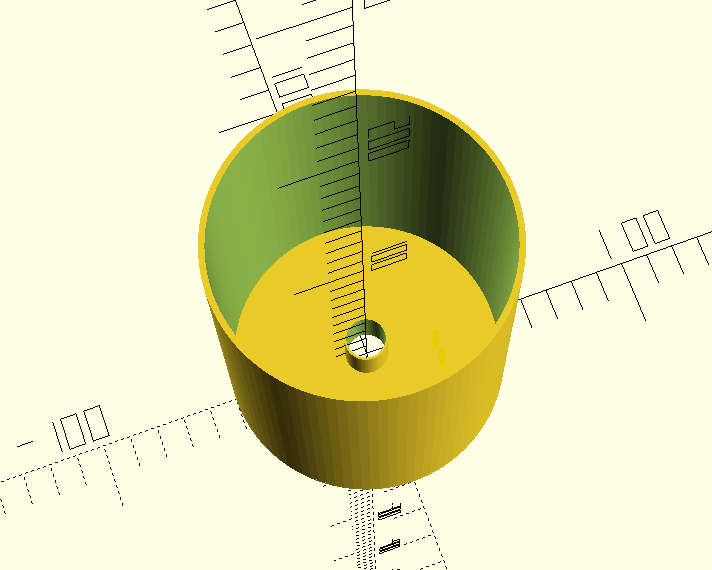

Conception d'un verre avec un trou compatible avec le siphon créé plus tôt, sur OpenScad . Voir sur CODE VERRE OpenScad

Capture d’écran 2025-03-19 162631.png

19/03/25

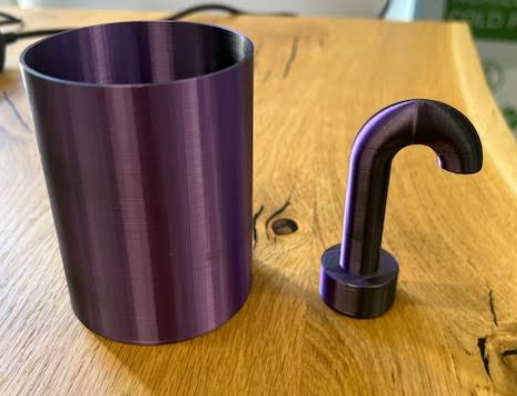

Impression du verre et du siphon ( coupe de Pythagore ) sur machine 3D Prusa Slicer  en couches de 0,2 mm, remplissage 15%  en PLA violet et avec des supports type organique. Temps d'impression, environ 5h.

Taille du siphon: 15mm de diamètre et 9cm de hauteur  ;  Taille du verre: 10cm de hauteur

26/03/25

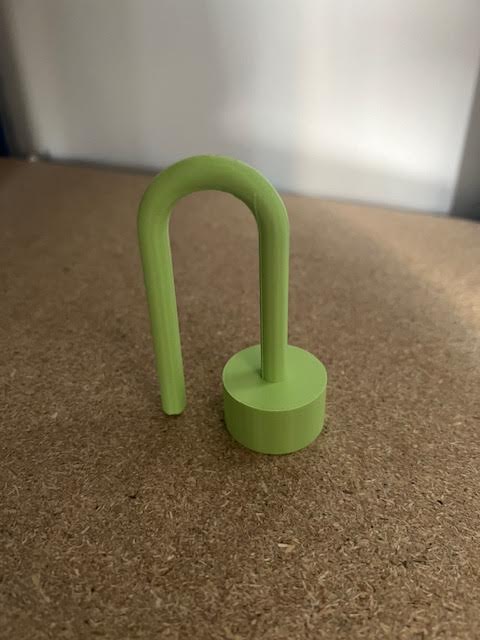

Impression d'un autre siphon d'un plus petit diamètre de 5mm sur machine 3D Prusa Slicer  en couches de 0,2 mm, remplissage 15%  en PLA vert et avec des supports type organique. Temps d'impression, 56min.


Impression d'un autre siphon d'un plus petit diamètre de 5mm sur machine 3D Prusa Slicer  en couches de 0,2 mm, remplissage 15%  en PLA noir et avec des supports type organique. Temps d'impression, 54min.


02/04/25

Impression d'un autre siphon d'un plus petit diamètre de 5mm sur machine 3D Prusa Slicer  en couches de 0,2 mm, remplissage 15%  en PLA violet et avec des supports type organique. Temps d'impression, 54min.

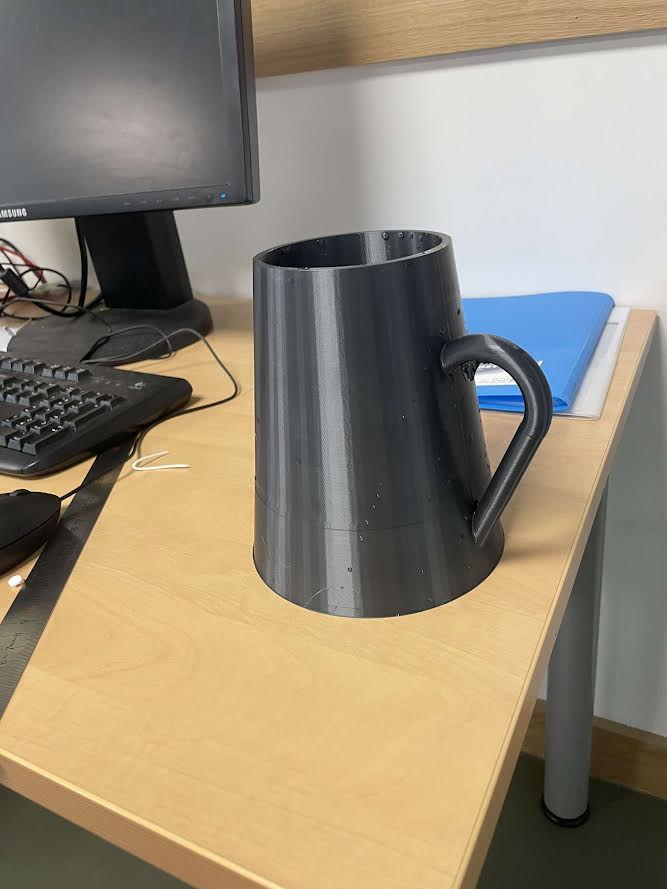

Impression de la théière final sur machine 3D Prusa Slicer  en couches de 0,2 mm, remplissage 15%  en PLA noir et avec des supports type organique seulement à l'extérieur. Temps d'impression, 14h .


CODE THEIERE

$fn = 100;

// Dimensions
carafe_hauteur = 100;
carafe_diametre_base = 108;
carafe_diametre_haut = 80;
epaisseur_paroi = 4;
// Paramètres
longueur_droite = 80;  // Longueur de la partie droite
rayon_ext = 5;        // Rayon externe du tube
epaisseu = 2;        // Épaisseur des parois
rayon_courbure = 20;  // Rayon du coude
angle_courbure = 170;  // Angle du coude

// Carafe principale
module carafe() {
    difference() {
        // Corps de la carafe
        cylinder(h = carafe_hauteur, d1 = carafe_diametre_base, d2 = carafe_diametre_haut);
        // Creuser l'intérieur
        translate([0,0,epaisseur_paroi])
            cylinder(h = carafe_hauteur, d1 = 90,
                    d2 = carafe_diametre_haut - epaisseur_paroi * 2);

        translate([-46.7,2,3.8]) rotate ([0,2.8,0]) cylinder(58,2,2);
    }
}

// Affichage de la carafe
carafe();
// réservoir

module reservoir() {
    difference() {
        // Corps de la carafe
       color("pink") cylinder(h = 53, d1 = 120, d2 = 103);

        // Creuser l'intérieur
        translate([0,0,epaisseur_paroi])
            cylinder(h = carafe_hauteur, d1 = 120 - epaisseur_paroi * 2, d2 = 100 - epaisseur_paroi * 2);



 translate([-60,-1,32]) rotate([0,80,0])
            cylinder (10,2,2);

        translate([-60,-1,18.5]) rotate([0,80,0])
            cylinder (10,4.5,4.5);

    }
}

module coude() {
    difference() {
        rotate_extrude(angle=angle_courbure)
        translate([rayon_courbure+1, -1, 4])
        circle(r=rayon_ext);

        rotate_extrude(angle=angle_courbure)
        translate([rayon_courbure+1, -1, 4])
        circle(r=rayon_ext - epaisseu);
       ;
    }
}

module tube_droit() {
    difference() {
        cylinder(64, rayon_ext, rayon_ext);
        translate([0, 0, -1]) cylinder(longueur_droite + 2, rayon_ext - epaisseu, rayon_ext - epaisseu);
    }
}

union() {
    carafe();
    translate([0, 0, -37
   ]) // Ajuste la position
    rotate([0, 0, -1])
    reservoir();



}

// Assemblage correct
union() {
   carafe(); // Tube vertical
    translate([-60, 0,45 ]) // Ajuste la position
    rotate([88, -35, 3])
    coude();



}

union() {
   carafe(); // Tube vertical
    translate([-53, 0,-22 ]) // Ajuste la position
    rotate([203.9, 180, 90])
    tube_droit();



}


module fond_bombe () {
   difference() {
        color ("red") sphere(d=300) ;
        translate([-150, -150 , -157]) cube(300) ;
    }
}
   union() {
    carafe(); // Tube vertical
    translate([0, 0, -139]) // Ajuste la position
    rotate([0, 0, 0])
    fond_bombe();



   }
