Découpage laser - plaque 'Lisbonne' Polina Olivier Qiancheng

🗓 Date

25 mars 2025

👤 Réalisé par

Polina, Olivier et Qiancheng

🛠 Matériel utilisé

  • Machine : Découpeuse laser CO₂ 3nk9
  • Matériau : MDF brut, épaisseur 6 mm
  • Logiciel dessin : Canva puis Inkscape (fichier SVG)
  • Paramètres de gravure :

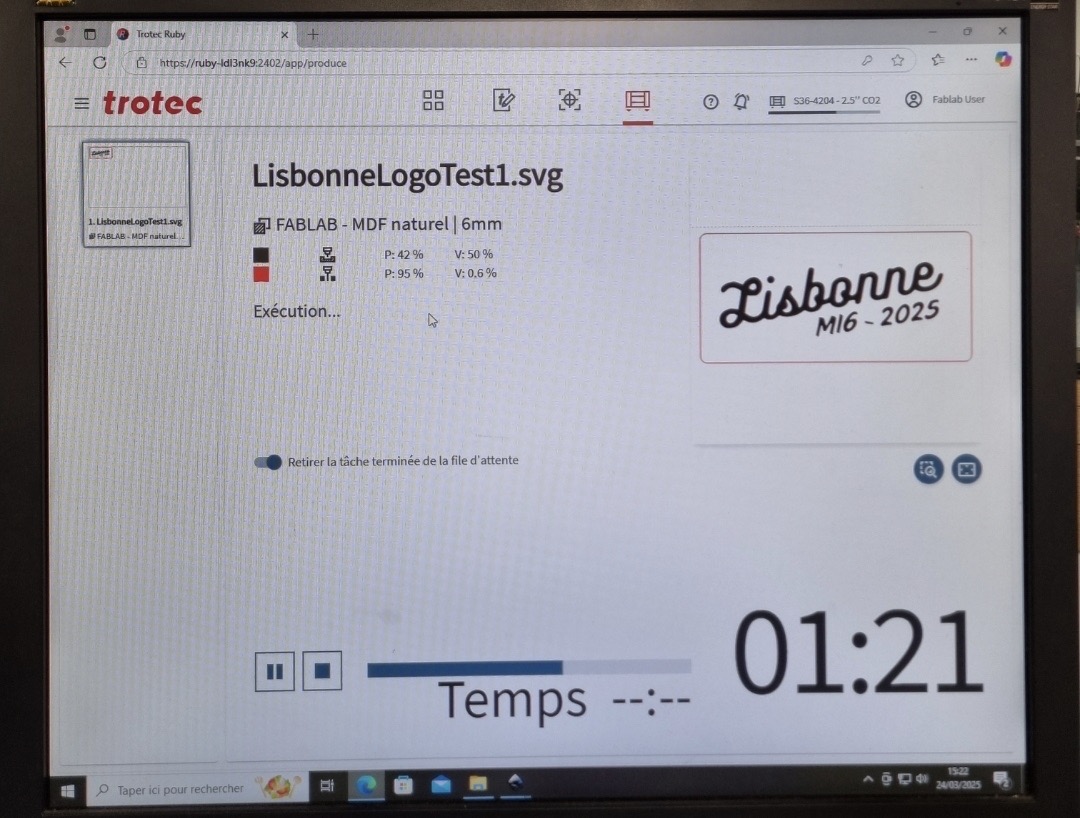

    Screenshot_20250325_002221_Gallery - Grande.jpeg

🔧 Étapes de réalisation

  1. Police de caractère :  récupération d'une police dans Canva

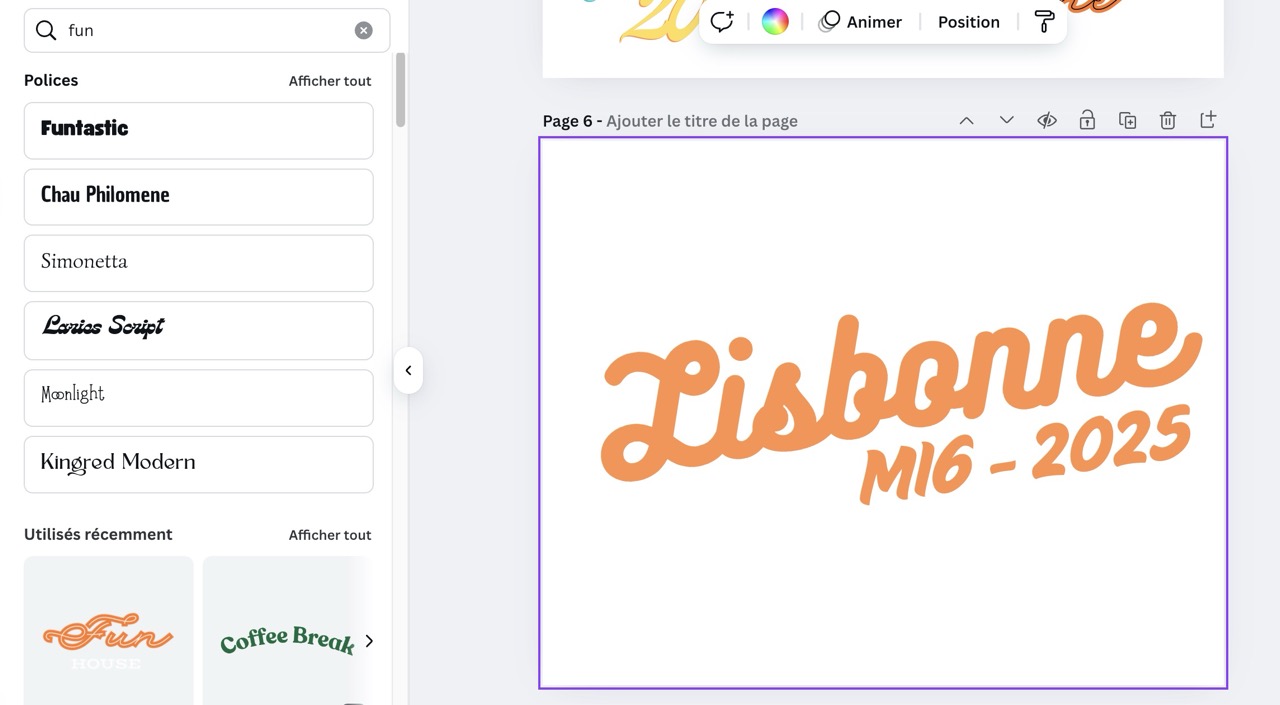

    • Capture d’écran 2025-03-25 à 00.44.54 - Grande.jpeg

    • Polices : Bukhari script et Sugar Pie
  2. Conception du design dans Inkscape :
    • Importation du fichier PNG
    • Dans le menu de inkscape : chemin > vectoriser un objet matriciel > dans le menu de vectorisation, choisir la détection en autotrace
    • faire attention a enlever le fond
    • ajouter un contour rouge pour le découpage
    • Enregistrer le fichier en svg
    • mettre le fichier sur un clé usb

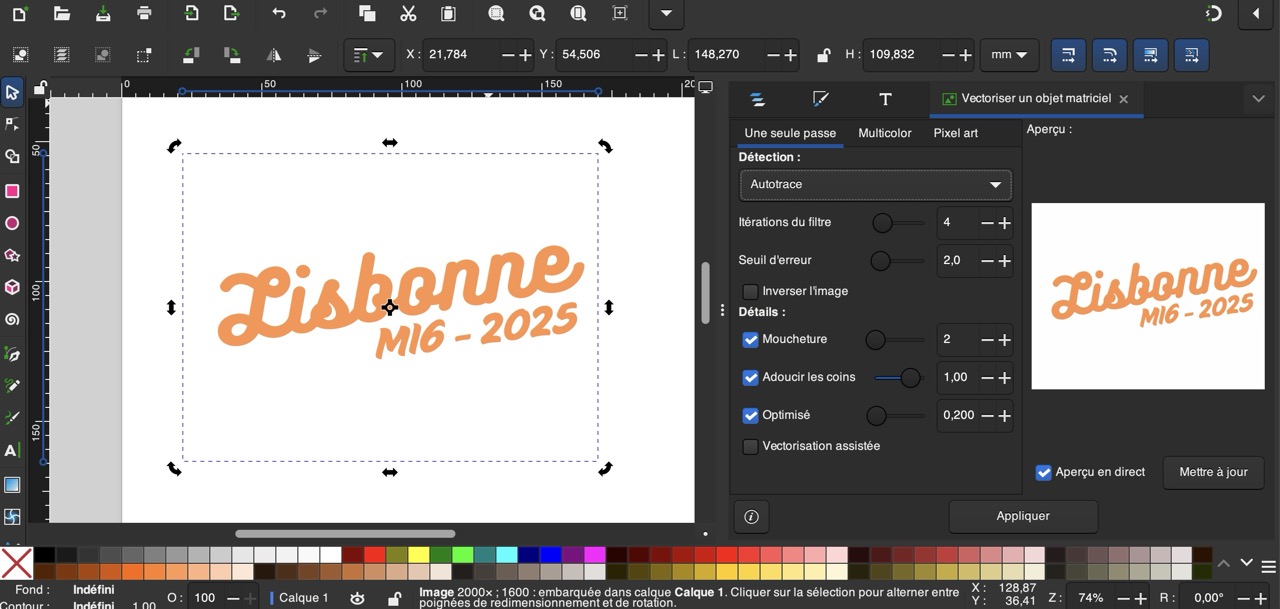

    • Capture d’écran 2025-03-25 à 00.51.28 - Grande.jpeg

  3. Préparation du matériau :
    • mettre la plaque dans la découpeuse
    • brancher la clé usb
    • vérifier les paramètres d'impression (notamment en fonction de la matière de la plaque, voir ci dessus pour notre plaque)
    • vérifier le placement du svg sur la plaque en s'aidant de la caméra
  4. Gravure :
    • lancer la gravure
    • rester à côté de la machine en cas de problème (incendie)

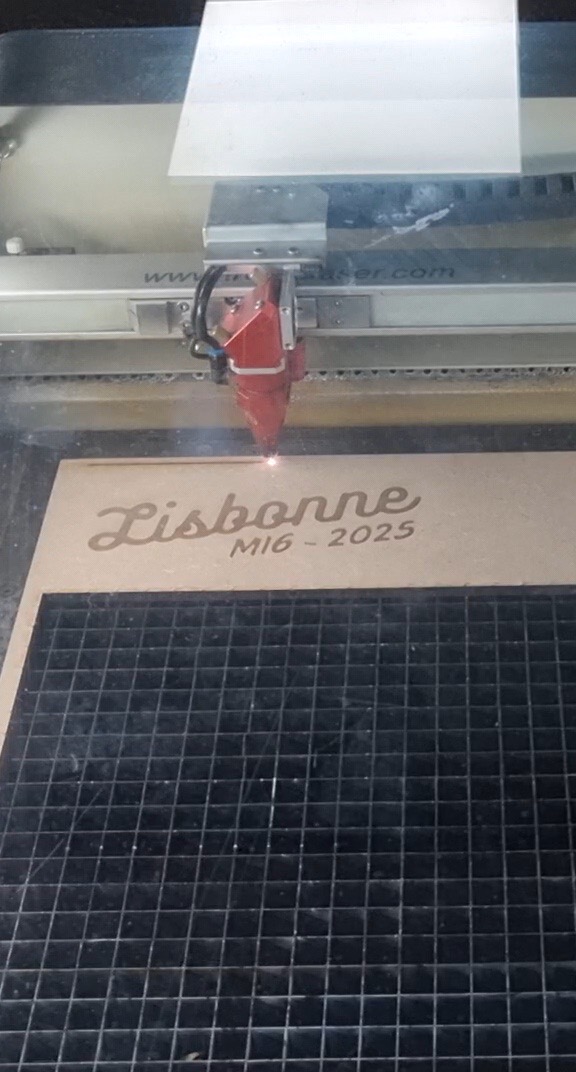

    • VideoCapture_20250325-002246_resized - Grande.jpeg

🧪 Résultat

  • Propre, les définitions sont nettes
  • Taille de l'objet plus petit que prévu (20x10cm)

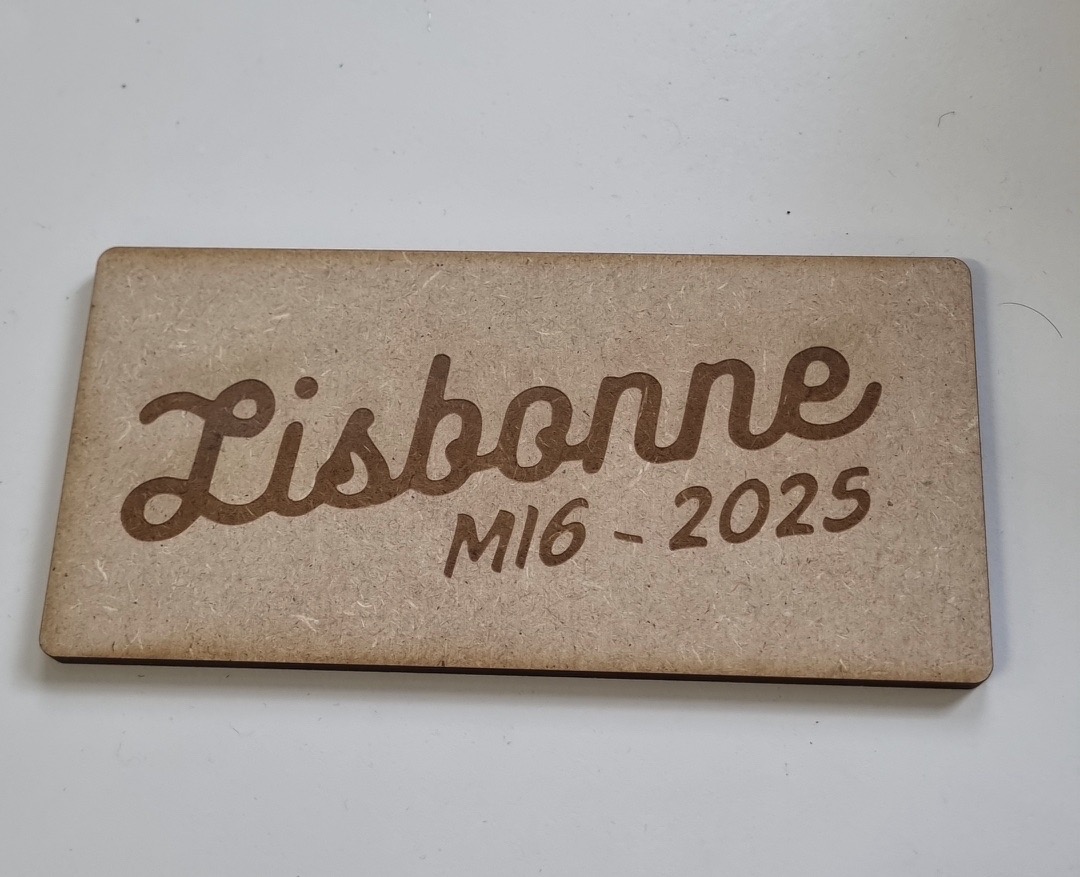

  • Screenshot_20250325_002152_Gallery - Grande.jpeg
